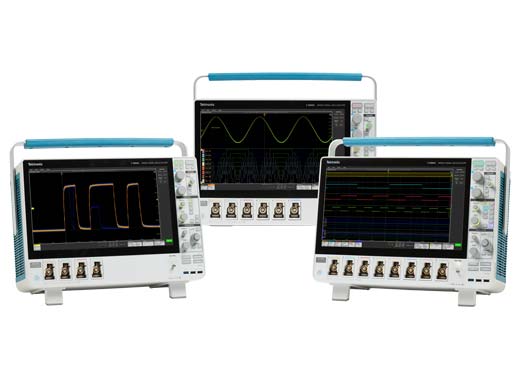

了解 5 系列 B
- 满足当今和未来需求的性能
- 直观的控制
- 富有洞察力的测量和分析
- 多通道频谱分析
富有洞察力的测量
使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。
- 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率
- 内置 DDC 支持多通道同步频谱分析
- 结果表、测量统计数据、直方图和和趋势图视图
高级解决方案
5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。

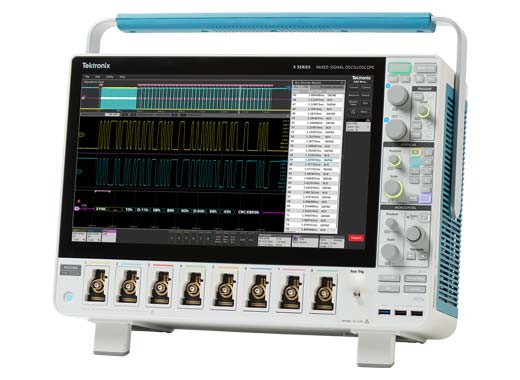

- 支持超过 25 种串行协议，覆盖常见的接口
- 先进的单相和三相功率分析程序包
- 确保信号完整性和电源完整性的测量工具
- 可选的 Windows® 操作系统让您可以运行 PC 软件

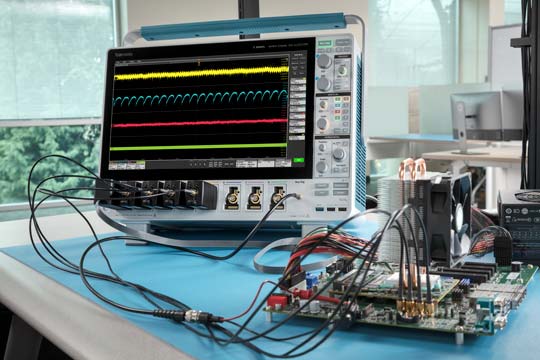

查看更多信号的更多方法
使用多功能输入和先进的探测技术，您可以看到更多信息。
- 多达 8 个 FlexChannel™ 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入
- 包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF
- TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头
规格概述
输入通道

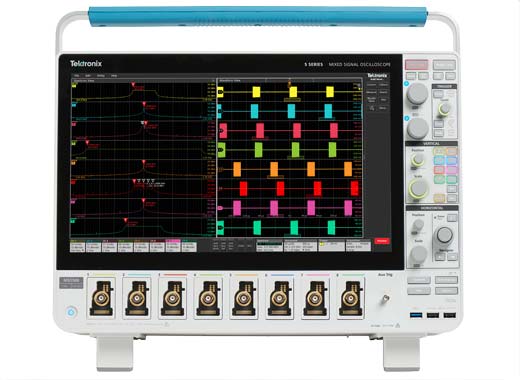

4、6 或 8 个 FlexChannel 输入。
每个 FlexChannel 提供 1 个模拟信号输入或连接 TLP0581 探头实现 8 个数字逻辑输入
新产品 辅助触发输入
带宽1
350 MHz、500 MHz、1 GHz、2 GHz
采样率
6.25 GS/s
记录长度 1
在所有模拟/数字通道上最高为 500 M 样点
内部数据存储器 1
新产品 250 GB 可移动固态硬盘
协议解码 1
超过 25 个协议可用
信号发生器 1
13 种标准波形，加上任意波形
新产品 100 MHz 最大频率
数字电压表 2
4 位
触发频率计数器 2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
1 - 可选且可升级
2 - 产品注册后免费
2 - 产品注册后免费
随时随地工作和协作
在实验室外捕获数据，并与下一个工作台或下一个时区的工程师轻松协作。
- 只需使用 Web 浏览器，即可在您自己的网络中连接并控制示波器
- 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样
- 可选的 TekDrive 一键式云存储有助于记录保存和协作
2023 年 11 月的固件版本支持这些新的功能和选项
在所有仪器上升级
- 在新的测量注释中，清晰地标注出了参考水平、最高/基本水平、起点/终点等指标
- 新的跟踪文件详细记录了发送给编程接口的指令
使用高级分析选项在仪器上升级
- 配备高级功率测量和分析 (PWR) 功能的仪器将相位响应、Tg 和 Q(Tg) 图表添加到阻抗测量中，并在 Bode 图表中支持差分探头和相位卷绕。
- 配备宽带隙双脉冲测试 (WBG-DPT) 功能的仪器可为开关和定时分析提供更好的电平测定。
- 具有逆变器、电机和驱动器分析 (IMDA) 谐波的仪器可以增加 TDD 测量值、THD-R 和 THD-F 采集趋势图，并支持 IEEE519-2022 标准。配备 IMDA-DQ0 增益的仪器完全支持解析器。配备 IMDA-MECH 的仪器可以获得更强大的 QEI 支持。
- 配备高级抖动分析 (DJA) 功能的仪器可增强眼图掩模测试。
- 配备 NFC 无线协议解码和搜索(RFNFC) 功能的仪器增加了对 ISO/IEC 14443B 和 FeliCa 标准的支持。
- 配备 I3C 解码和触发 (SRI3C) 功能的仪器获得了更强的搜索和触发能力。
非运行 Windows 系统的仪器的升级
- e*Scope 密码验证。
更新的 PC 软件
- TekScope 波形分析软件现在集成了上面列出的许多新的功能和选项。
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 | 报价 |
|---|---|---|---|---|---|---|---|
| MSO54B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 4 | 多达 32（可选） | 1（选配） | US $23,600 |
| MSO56B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 6 | 多达 48（可选） | 1（选配） | US $29,000 |
| MSO58B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 8 | 多达 64（可选） | 1（选配） | US $39,200 |
| MSO54B 5-BW-350 | 350MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 4 | 32通道(选配) | 1CH(选配) | 联系报价 |
| MSO56B 5-BW-350 | 350MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 6 | 48通道(选配) | 1CH(选配) | 联系报价 |
| MSO58B 5-BW-350 | 350MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 8 | 64通道(选配) | 1CH(选配) | 联系报价 |
| MSO54B 5-BW-500 | 500MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 4 | 32通道(选配) | 1CH(选配) | 联系报价 |
| MSO56B 5-BW-500 | 500MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 6 | 48通道(选配) | 1CH(选配) | 联系报价 |
| MSO58B 5-BW-500 | 500MHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 8 | 64通道(选配) | 1CH(选配) | 联系报价 |
| MSO54B 5-BW-1000 | 1GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 4 | 32通道(选配) | 1CH(选配) | 联系报价 |
| MSO56B 5-BW-1000 | 1GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 6 | 48通道(选配) | 1CH(选配) | 联系报价 |
| MSO58B 5-BW-1000 | 1GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 8 | 64通道(选配) | 1CH(选配) | 联系报价 |
| MSO54B 5-BW-2000 | 2GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 4 | 32通道(选配) | 1CH(选配) | 联系报价 |
| MSO56B 5-BW-2000 | 2GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 6 | 48通道(选配) | 1CH(选配) | 联系报价 |
| MSO58B 5-BW-2000 | 2GHz | 6.25GS/s | 62.5Mpts(选配125Mpts/250Mpts/500Mpts) | 8 | 64通道(选配) | 1CH(选配) | 联系报价 |
