探索DNA5000系列矢量网络分析仪
频率范围覆盖多种应用
提供从 5 kHz 到 26.5 GHz 的频率范围，支持 4 个或 2 个测试端口，精准覆盖了从基础无源器件（如滤波器、天线、线缆）、材料介电常数及高速互联等领域的测试需求。
宽动态范围确保性能表征
超过 120 dB 的宽动态范围和极低的迹线噪声，确保了高抑制比器件的精确表征和测量结果的稳定性。
丰富的分析功能
内置极限线测试（Pass/Fail）、驻波比（SWR）测量、史密斯圆图、时域反射计(TDR)等多种应用工具，无论是研发验证还是产线品控，都能高效完成。
夹具移除及去嵌
通过夹具移除及去嵌轻松剥离测试夹具、转接头和线缆带来的影响，精准测量被测件（DUT）本身的真实S参数，确保结果的可靠性。
向导式校准
内置的校准向导会一步步清晰地指引您完成操作，无论是新手还是专家，都能快速、准确地完成设置，确保每一次测量的精度。
可选机械或电子校准件
提供覆盖不同频段和接口类型的高精度、长寿命机械校准件，确保测试结果的可溯源与高重复性。而电子校准件能大幅缩短测试准备时间，更能有效避免人为误差，是追求极致效率与一致性的理想选择。
丰富的选配附件
通过完善的附件生态，您可以一站式配齐所需，让可靠测试即刻发生。
标准SCPI指令，指令集兼容
提供多种远程控制接口并支持标准SCPI指令，通过指令集兼容平滑地将其集成或替换到现有测试系统中，无需重写自动化脚本，保留熟悉的工作流程。
| 型号 | 端口数 | 最高频率范围 | 连接器 |
|---|---|---|---|

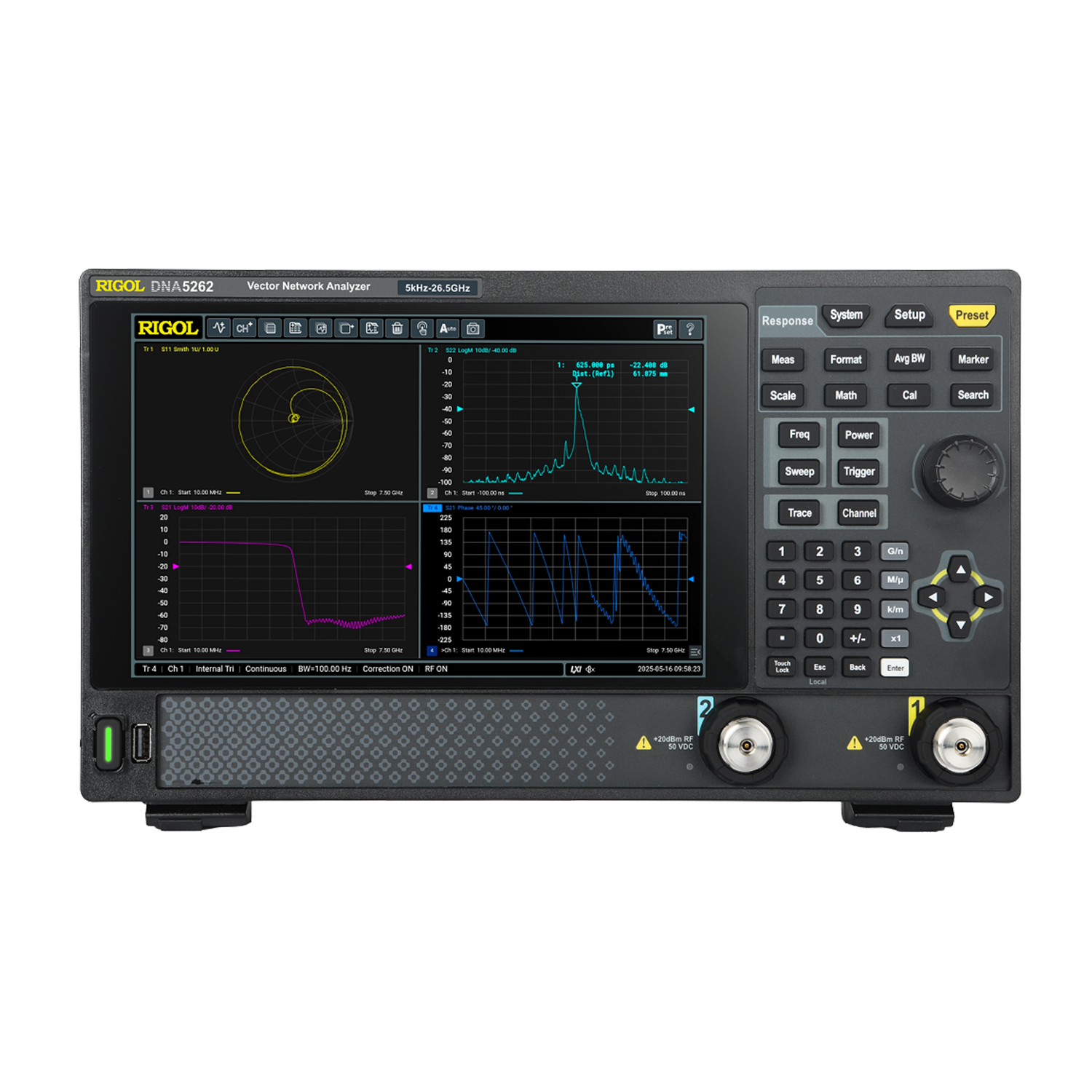

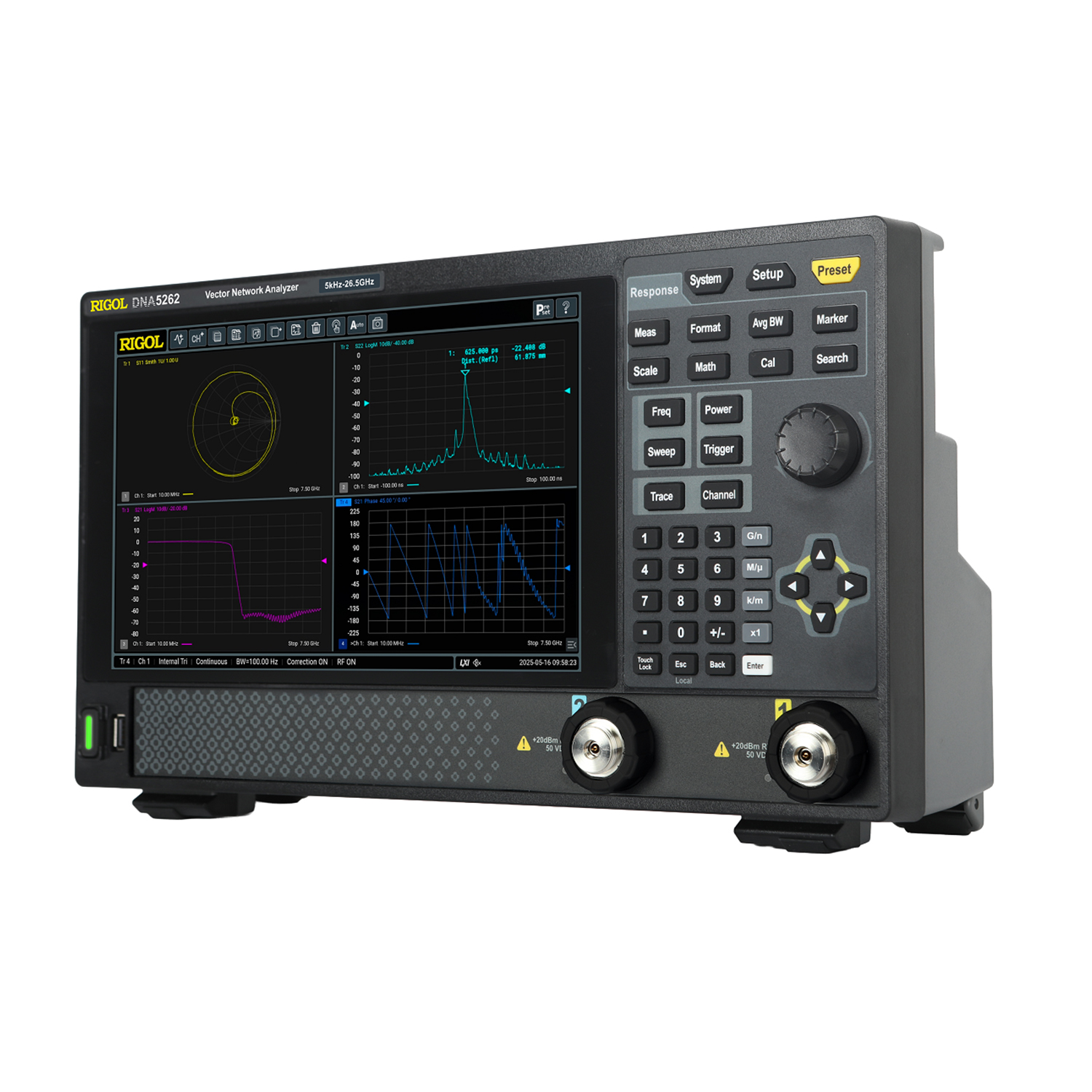

| DNA5262 | 2 | 5 kHz ~ 26.5 GHz | 3.5mm (m) |
| DNA5202 | 2 | 5 kHz ~ 20 GHz | 3.5mm (m) |
| DNA5142 | 2 | 5 kHz ~ 14 GHz | N (f) |

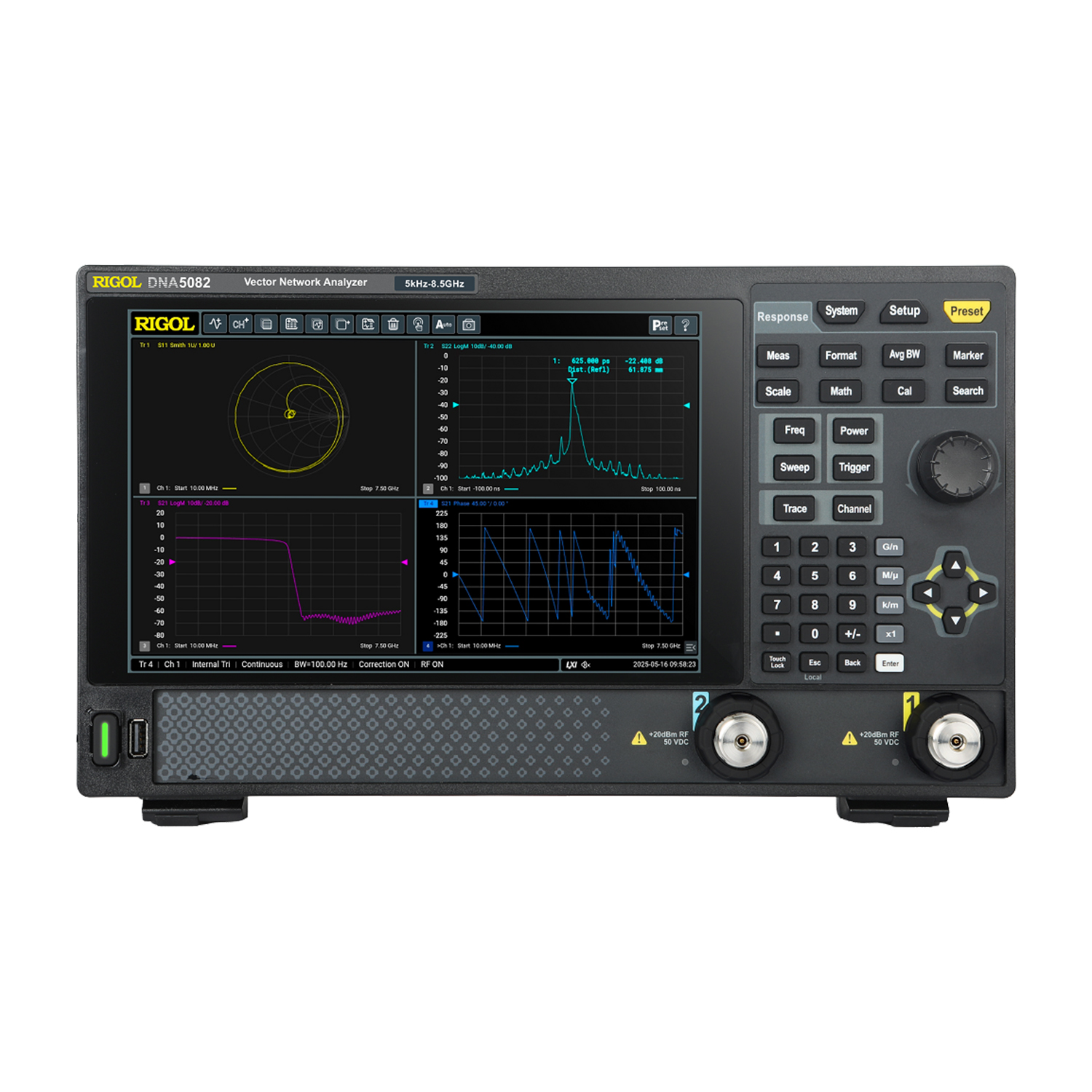

| DNA5082 | 2 | 5 kHz ~ 8.5 GHz | N (f) |

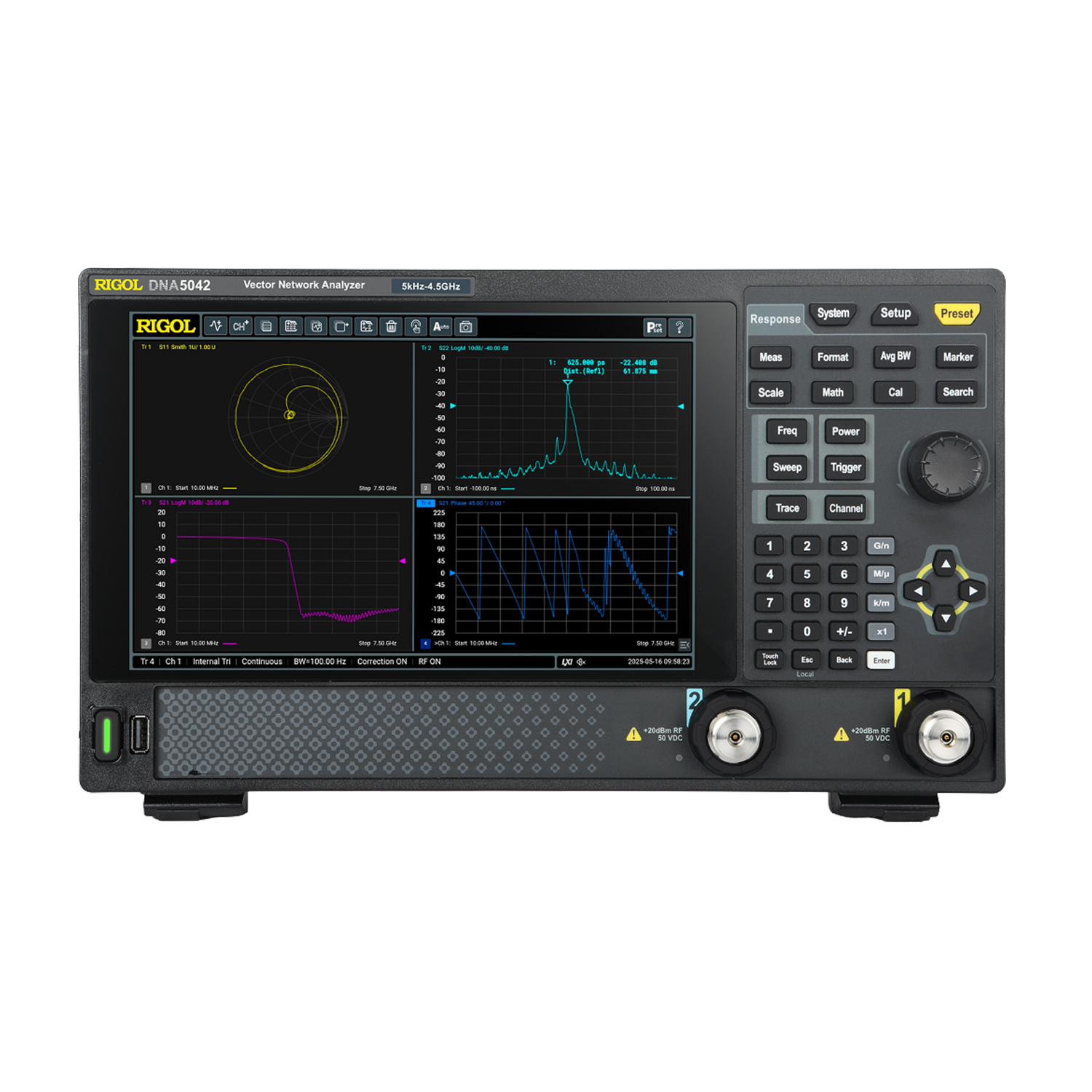

| DNA5042 | 2 | 5 kHz ~ 4.5 GHz | N (f) |
| 功能升级 | ||
| 型号 | 描述 | 价格 |
| DNA-TDA10 | TDA 时域分析 | - |
| DNA-DTF10 | DTF 故障距离测量 | - |
| 校准套件 | ||
| 型号 | 描述 | 价格 |
| MCAL104-NM1 | 机械校准件套件，DC ~ 4.5 GHz, N 型（阳头）50 Ω | ￥3,818 |
| MCAL104-NF1 | 机械校准件套件，DC ~ 4.5 GHz, N 型（阴头）50 Ω | ￥3,818 |
| MCAL109-NM1 | 机械校准件套件，DC ~ 9 GHz, N 型（阳头）50 Ω | ￥12,757 |
| MCAL109-NF1 | 机械校准件套件，DC ~ 9 GHz, N 型（阴头）50 Ω | ￥12,757 |
| MCAL109-NK1 | 机械校准件套件，DC ~ 9 GHz, N 型（阳头和阴头）50 Ω | ￥24,249 |
| MCAL104-SM1 | 机械校准件套件，DC ~ 4.5 GHz, SMA（阳头） | ￥4,584 |
| MCAL104-SF1 | 机械校准件套件，DC ~ 4.5 GHz, SMA（阴头） | ￥4,584 |
| MCAL109-SM1 | 机械校准件套件，DC ~ 9 GHz, SMA（阳头） | ￥15,310 |
| MCAL109-SF1 | 机械校准件套件，DC ~ 9 GHz, SMA（阴头） | ￥15,310 |
| MCAL109-SK1 | 机械校准件套件，DC ~ 9 GHz, SMA（阳头和阴头） | ￥25,526 |
| MCAL126-35K1 | 机械校准件套件，DC ~ 26.5 GHz, 3.5 mm（阳头和阴头） | ￥38,295 |
| MCAL226-35M5 | 4 合 1 OSLT 机械校准套件，DC ~ 26.5 GHz，3.5 mm（阳头） | ￥30,633 |
| MCAL226-35F5 | 4 合 1 OSLT 机械校准套件，DC ~ 26.5 GHz，3.5 mm（阴头） | ￥30,633 |
| ECAL109-NF2 | 电子校准件，100 kHz ~ 9 GHz，N 型（阴头）50 Ω，2 端口 | ￥30,633 |
| ECAL114-NF2 | 电子校准件，100 kHz ~ 14 GHz，N 型（阴头）50 Ω，2 端口 | ￥34,464 |
| ECAL126-35F2 | 电子校准件，100 kHz ~ 26.5 GHz, 3.5 mm（阴头），2 端口 | ￥45,956 |
| 线缆和连接器 | ||
| 型号 | 描述 | 价格 |
| CB-3.5M-3.5M-100-L-26G | 射频线缆，DC ~ 26.5 GHz，3.5 mm（阳头）- 3.5 mm（阳头），100 cm | - |
| CB-SMAM-SMAM-100-L-18G | 射频线缆，DC ~ 18 GHz，SMA（阳头）- SMA（阳头），100 cm | - |
| CB-NM-NM-100-L-18G | 射频线缆，DC ~ 18 GHz，N（阳头）- N（阳头），100 cm | - |
| CB-NM-SMAM-100-L-18G | 射频线缆，DC ~ 18 GHz，N（阳头）- SMA（阳头），100 cm | - |
| CB-NM-3.5M-100-L-18G | 射频线缆，DC ~ 18 GHz，N（阳头）- 3.5mm（阳头），100 cm | - |
| CB-NMD3.5F-3.5F-63-L-26G | 网分专用射频线缆，DC ~ 26.5 GHz，NMD 3.5mm（阴头）- 3.5mm（阴头），63.5 cm | - |
| AD-NF-NF-L-18G | 适配器，N（阴头）- N（阴头），DC ~ 18GHz | ￥305 |
| AD-NM-NM-L-18G | 适配器，N（阳头）- N(阳头），DC ~ 18GHz | ￥497 |
| AD-SMAF-SMAF-L-18G | 适配器，SMA（阴头）- SMA（阴头），DC ~ 18GHz | ￥396 |
| AD-SMAM-SMAM-L-18G | 适配器，SMA（阳头）- SMA（阳头） ，DC ~ 18GHz | ￥350 |
| AD-3.5F-3.5F-L-26G | 适配器，3.5mm（阴头）- 3.5mm（阴头），DC ~ 26.5GHz | ￥599 |
| AD-3.5M-3.5M-L-26G | 适配器，3.5mm（阳头）- 3.5mm（阳头） ，DC ~ 26.5GHz | ￥599 |
| AD-NM-BNCF-L-4G | 适配器，N（阳头）-BNC（阴头），DC ~ 4GHz | ￥599 |
| AD-SMAM-NM-L-18G | 适配器，SMA（阳头）- N（阳头），DC ~ 18GHz | ￥396 |
| AD-SMAF-NM-L-18G | 适配器，SMA（阴头）- N（阳头），DC ~ 18GHz | ￥396 |
| AD-SMAF-BNCM-L-4G | 适配器，SMA（阴头）- BNC（阳头），DC ~ 4GHz | ￥599 |
| AD-3.5M-2.92F-L-26G | 适配器，3.5mm（阳头）- 2.92（阴头），DC ~ 26.5GHz | ￥746 |
| AD-3.5F-2.92M-L-26G | 适配器，3.5mm（阴头）- 2.92（阳头），DC ~ 26.5GHz | ￥746 |
| 其他附件 | ||
| 型号 | 描述 | 价格 |
| TW8-8 | 扭矩扳手，8 in-lb，8.1 mm 开口端，适用于 SMA 3.5mm 连接器 | - |
| TW12-19 | 扭矩扳手，12 in-lb，19.1 mm 开口端，适用于N型连接器 | - |
