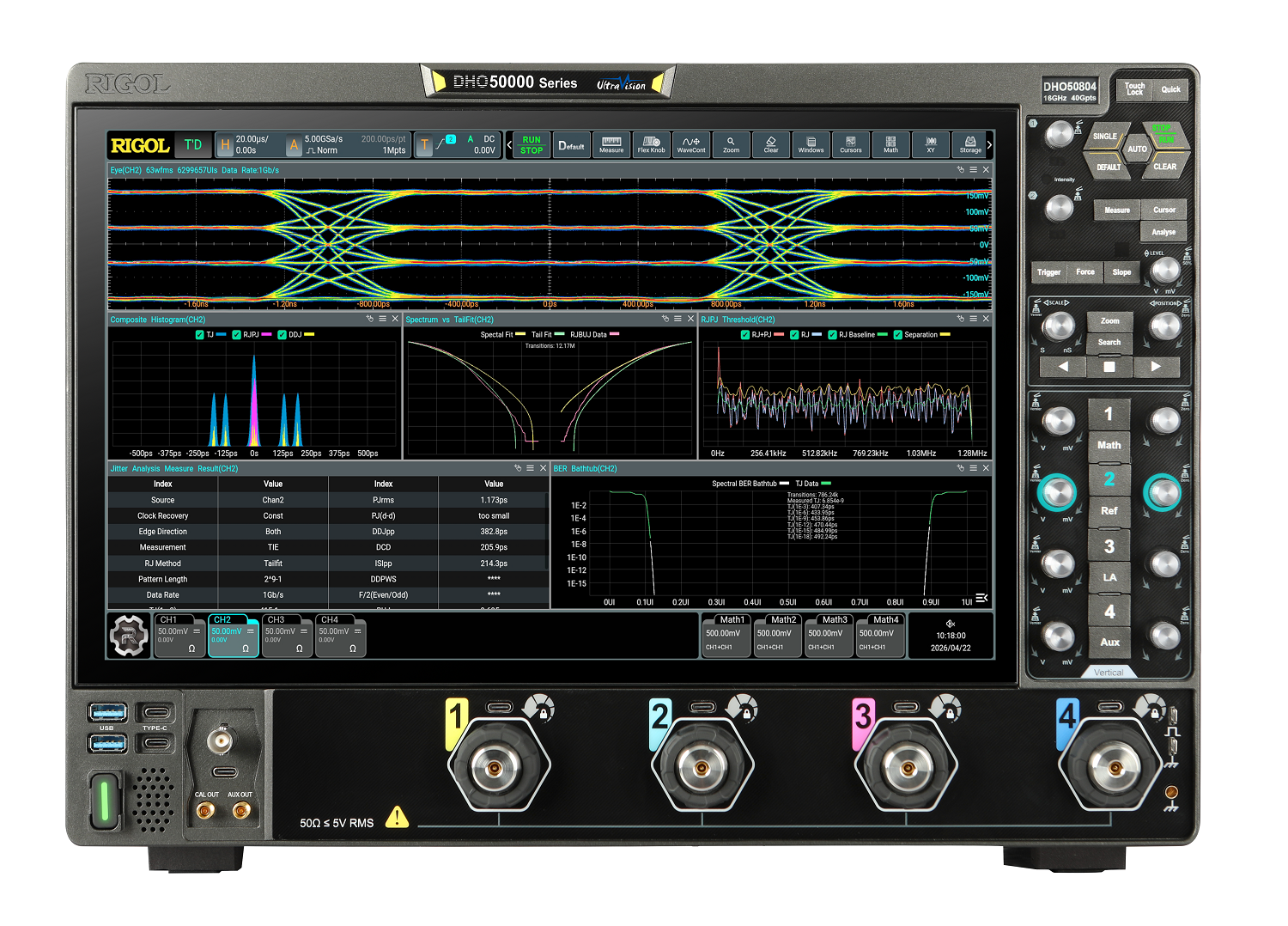

探索DHO50000系列数字示波器
看见高频，保留真实。
看见高频，保留真实。全通道独立的16GHz带宽与40GSa/s采样率轻松应对 PCIe、MIPI 等高速数字总线与复杂射频信号的严苛测试挑战。搭载 12 bit 原生 ADC 提供 4096 级精细量化，量化等级提升至传统8bit的16倍。无需任何降频或插值妥协，让淹没在底噪中的微小异常无处遁形。
兼顾深广，无惧长周期。

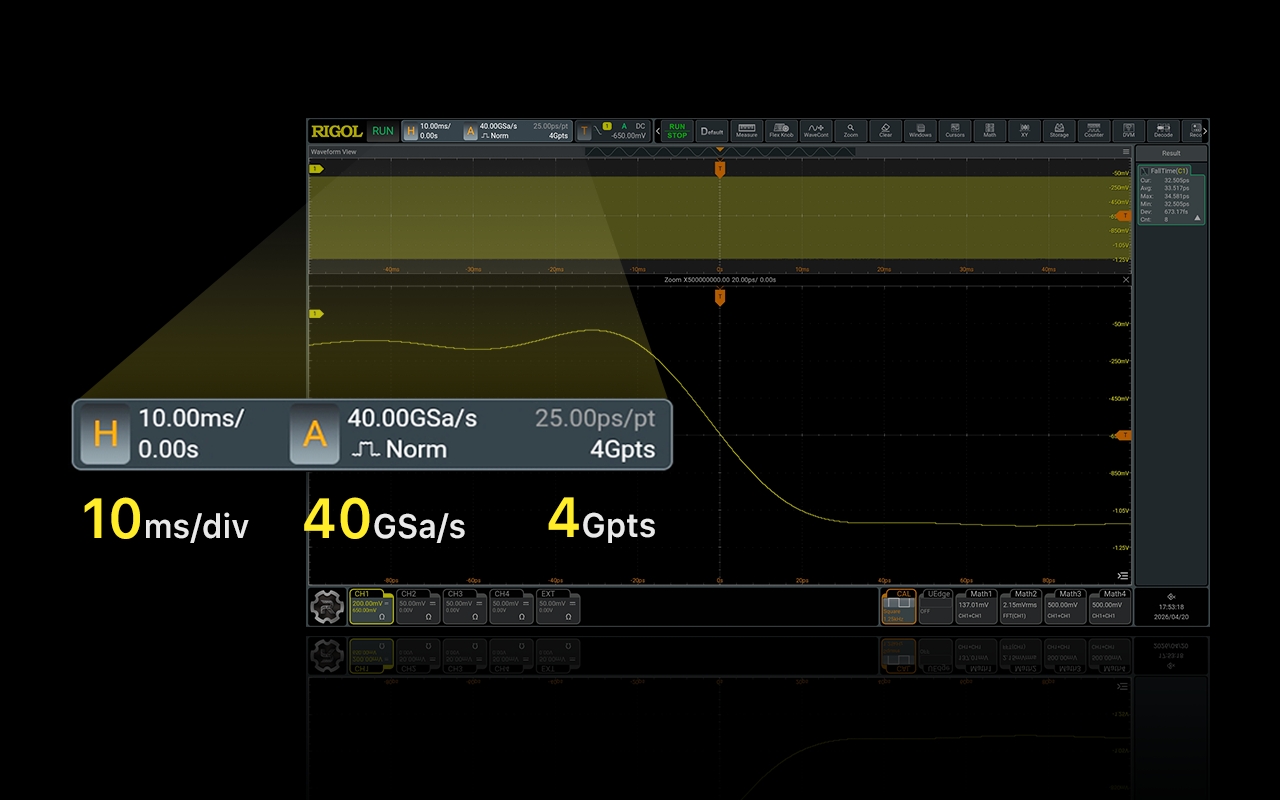

每通道均可升级至最高4 Gpts 存储深度，让极高采样率与超长捕获时间得以完美共存。配合强大的波形搜索能力，无论是偶发低概率毛刺，还是长周期协议抓包，皆可从容应对。
全域生态，精准探微。

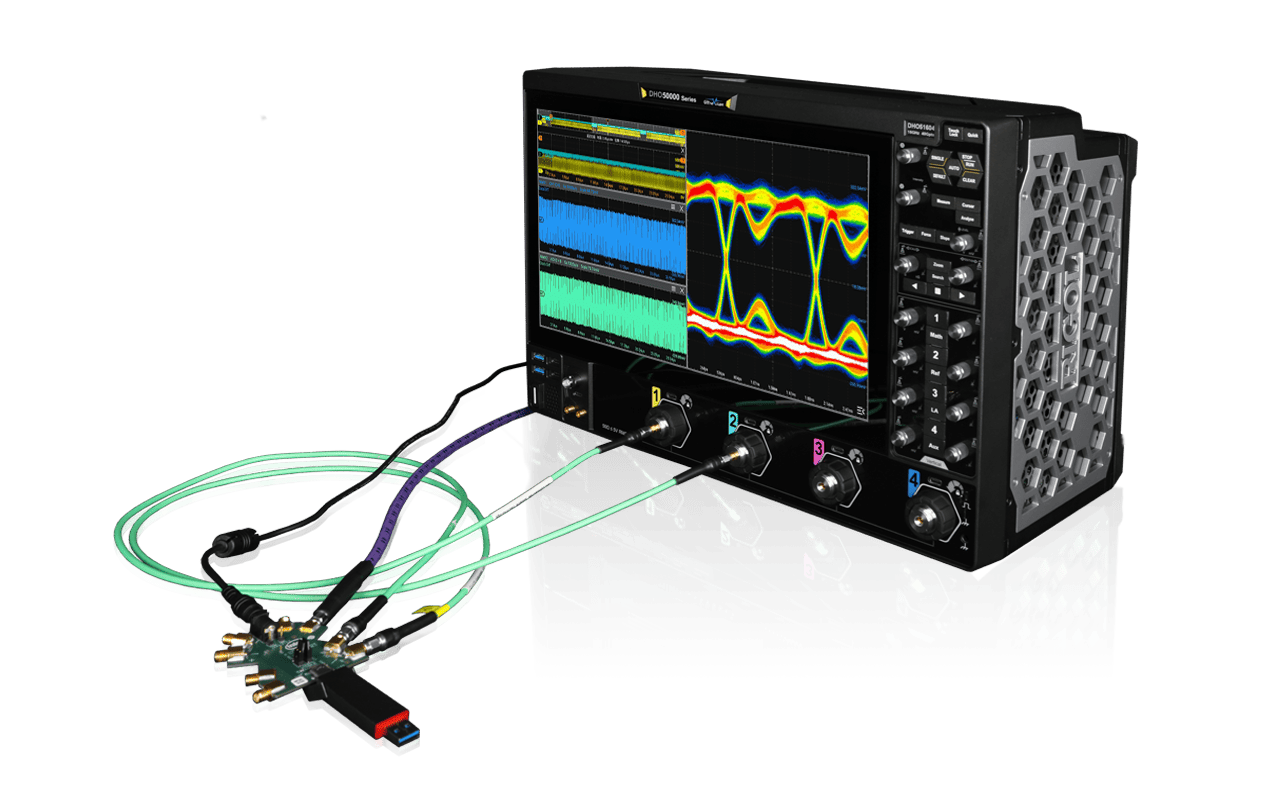

构筑覆盖全场景的繁荣探头生态，为严苛的规范验证提供无限可能。家族旗舰 PVA9000 系列高带宽差分探头，以不妥协的 16GHz 顶配带宽与新一代主机实现完美适配。主机与探头的强强联手，彻底打通端到端的全带宽传输链路，成为攻克 PCIe、USB 等高速总线一致性测试的卓越利器，让各类复杂的采集分析无懈可击。
无触切换，瞬时响应。

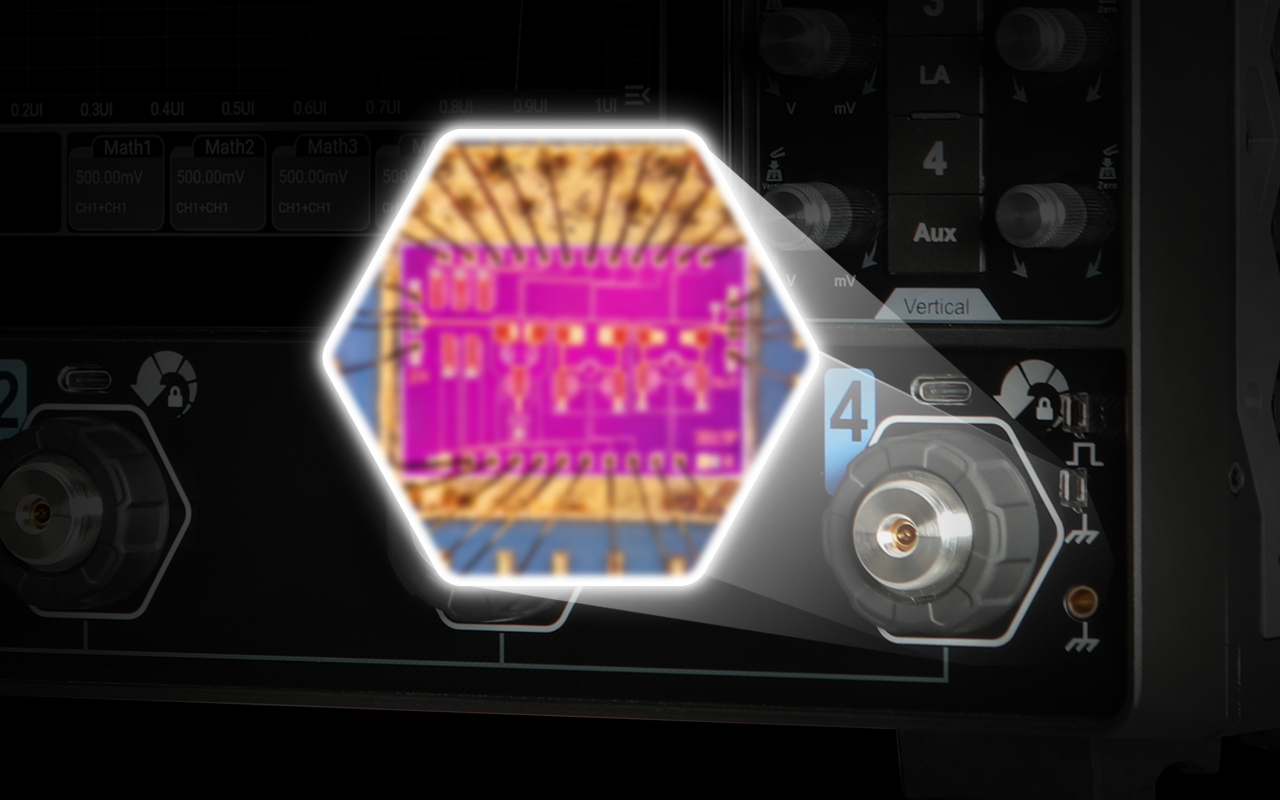

创新固态电子衰减器，告别传统机械结构的磨损与延迟，有效提升衰减器的使用寿命，让示波器成为工程师更长久的战友。
洞悉协议，一键合规。
全面覆盖 USB、PCIe、MIPI、工业以太网及车载以太网等主流高速互联标准，为您提供一站式的自动化一致性测试方案。紧跟各大权威协会最新规范，内置向导式操作与覆盖全面的自动化测试项目。化繁琐的规范手册为直观的验证流程，测试完成后自动生成详尽的 Pass/Fail 报告，助您从容跨越认证门槛，让产品自信推向全球市场。
方寸集成，磅礴不减。
以超越时代的高集成度，造就了仅有前代 37% 厚度与 63% 重量的工程奇迹。高密度集成，让极致轻薄与硬核性能完美兼顾。单手从容提握的同时，依然迸发全带宽的旗舰级测试实力，无论拥挤工位还是跨台联调，皆能化繁为简。
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 垂直分辨率 | 最高波形捕获率 |
|---|---|---|---|---|---|---|
| DHO51604 | 16GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51604 | 16GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51304 | 13GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51004 | 10GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO50804 | 8GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
功能升级
|
型号
|
描述
|
|---|---|
|
DHO50000-EMBDA
|
嵌入式串行总线触发和解码（RS232/UART，I2C，SPI）
|
|
DHO50000-AUDIOA
|
音频串行总线触发和解码(12S)
|
|
DHO50000-AUTOA
|
汽车串行总线触发和解码(CAN,CAN-FD,LIN,FlexRay)
|
|
DHO50000-AEROA
|
MIL-STD-1553串行总线触发和解码
|
|
DHO50000-RLU-20
|
2G存储深度升级选件
|
|
DHO50000-RLU-40
|
4G存储深度升级选件
|
|
DHO50000-ADVJITTA
|
高级抖动眼图
|
|
DHO50000-PWRA
|
基础功率分析
|
|
DHO50000-ENETC
|
百兆/千兆以太网一致性
|
|
DHO50000-AUTOC
|
车载以太网一致性
|
|
DHO50000-DPHY12C
|
MIPI D-PHY一致性
|
|
DHO50000-USBSQA
|
USB 2.0信号质量一致性
|
|
DHO50000-10GENETC
|
2.5G/5G/10G以太网一致性
|
|
DHO50000-USB3C
|
USB3.2一致性
|
|
DHO50000-PCIE3C
|
PCIe Gen1/2/3一致性
|
|
DHO50000-SENTA
|
SENT解码
|
|
DH050000-BW08T10
|
带宽升级-8GHz至10GHz
|
|
DHO50000-BW08T13
|
带宽升级-8GHz至13GHz
|
|
DHO50000-BW08T16
|
带宽升级-8GHz至16GHz
|
|
DHO50000-BW10T13
|
带宽升级-10GHz至13GHz
|
|
DHO50000-BW10T16
|
带宽升级-10GHz至16GHz
|
|
DHO50000-BW13T16
|
带宽升级-13GHz至16GHz
|
