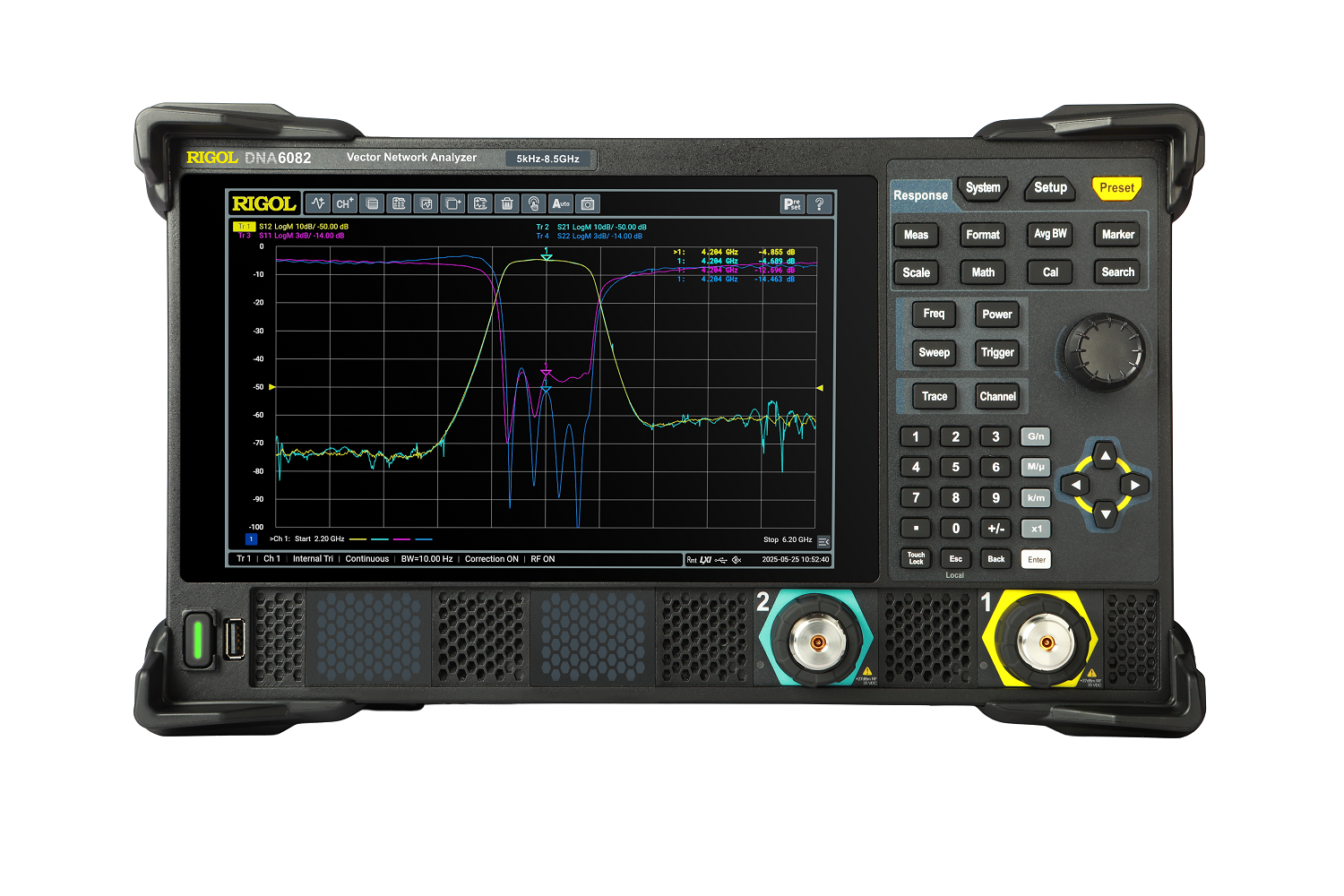

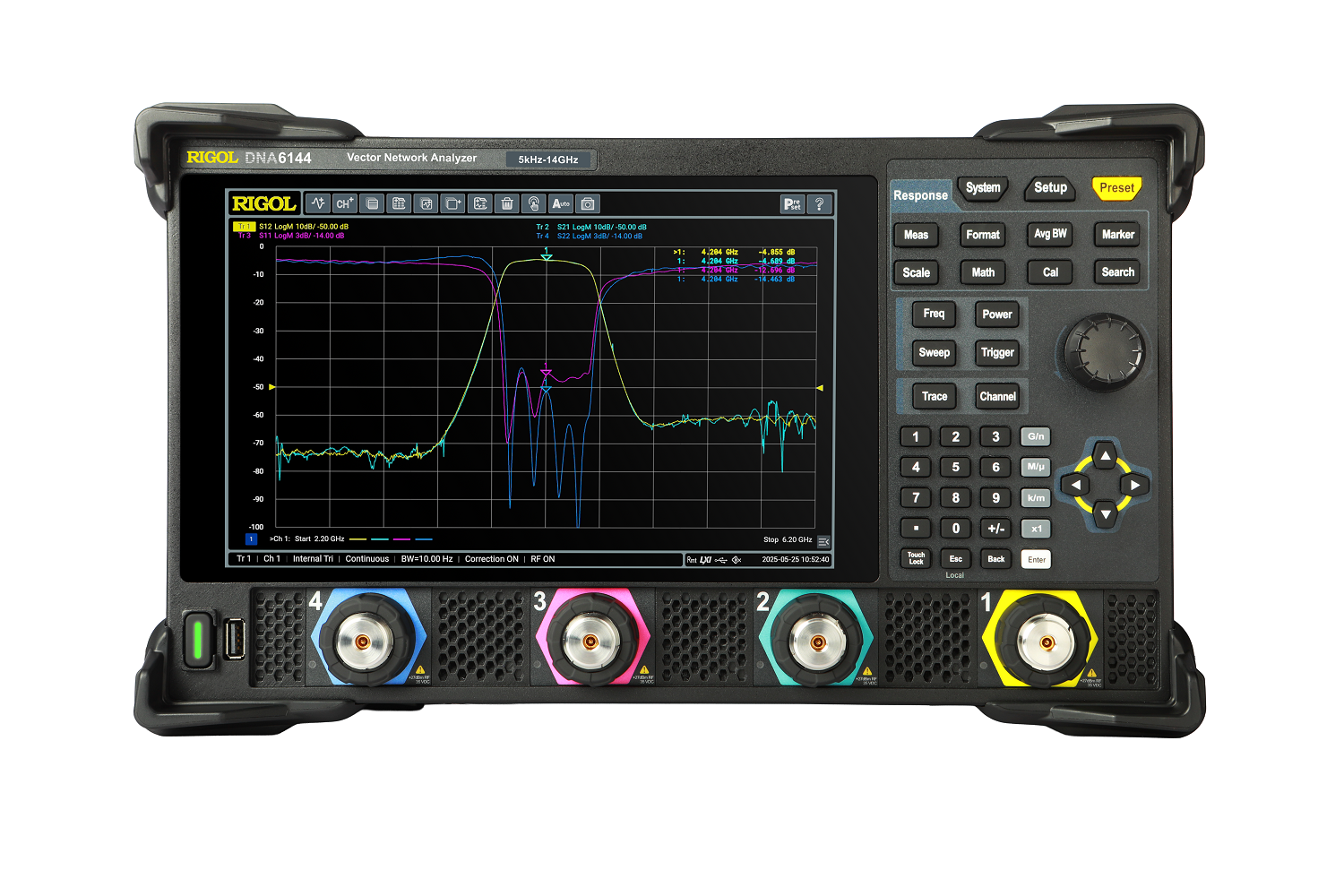

探索DNA6000系列矢量网络分析仪

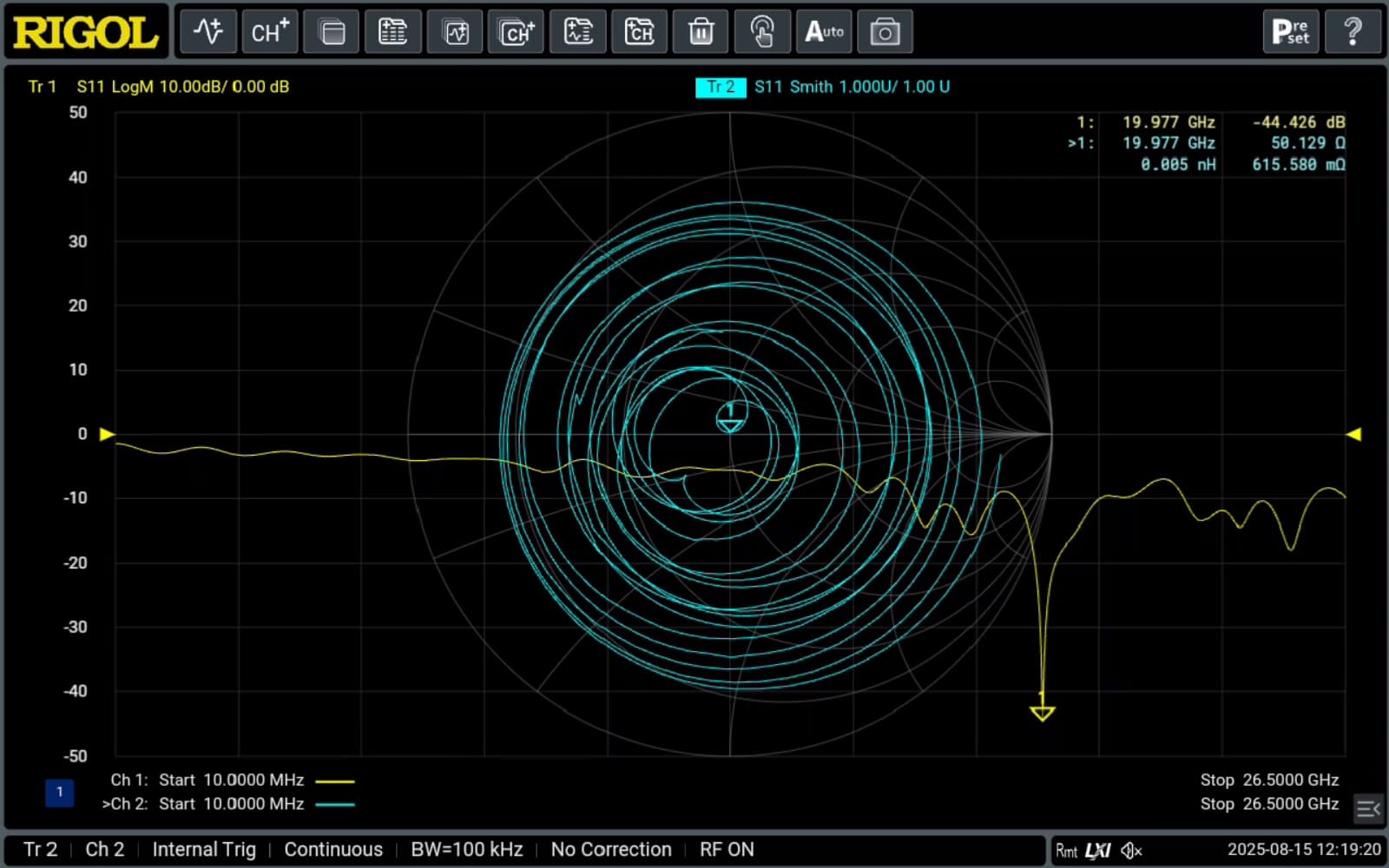

频率范围覆盖多种应用
提供从 5 kHz 到 26.5 GHz 的频率范围，支持 4 个或 2 个测试端口，精准覆盖了从基础无源器件（如滤波器、天线、线缆）、材料介电常数及高速互联等领域的测试需求。

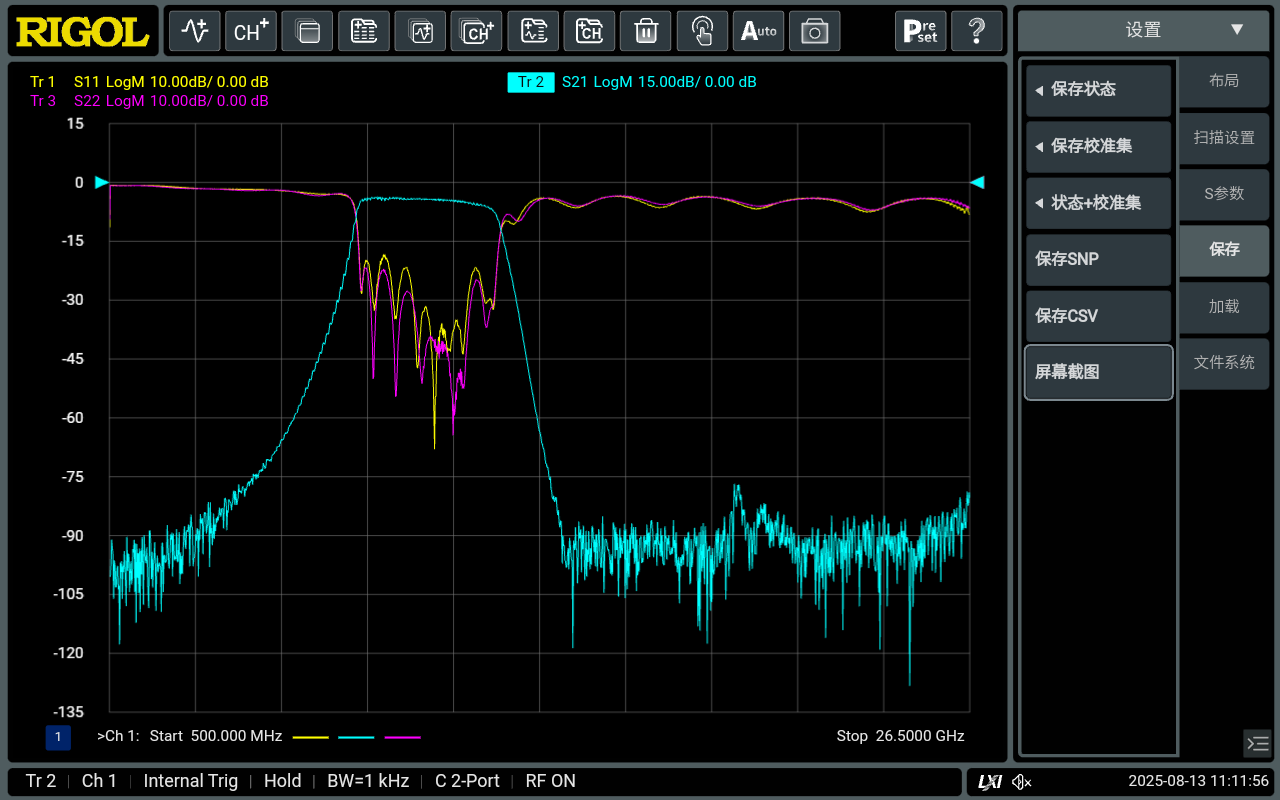

宽动态范围确保性能表征
超过 120 dB 的宽动态范围和极低的迹线噪声，确保了高抑制比器件的精确表征和测量结果的稳定性。

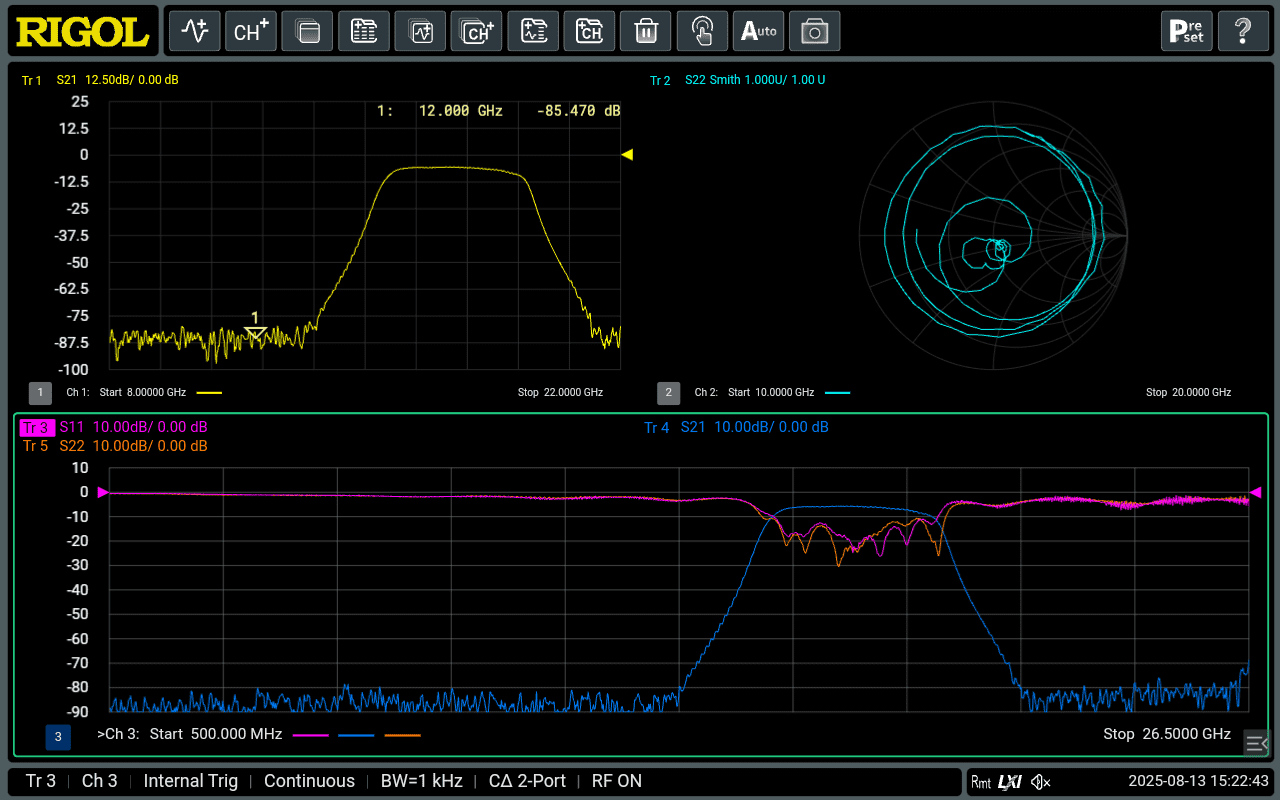

丰富的分析功能
内置极限线测试（Pass/Fail）、驻波比（SWR）测量、史密斯圆图、时域反射计(TDR)等多种应用工具，无论是研发验证还是产线品控，都能高效完成。

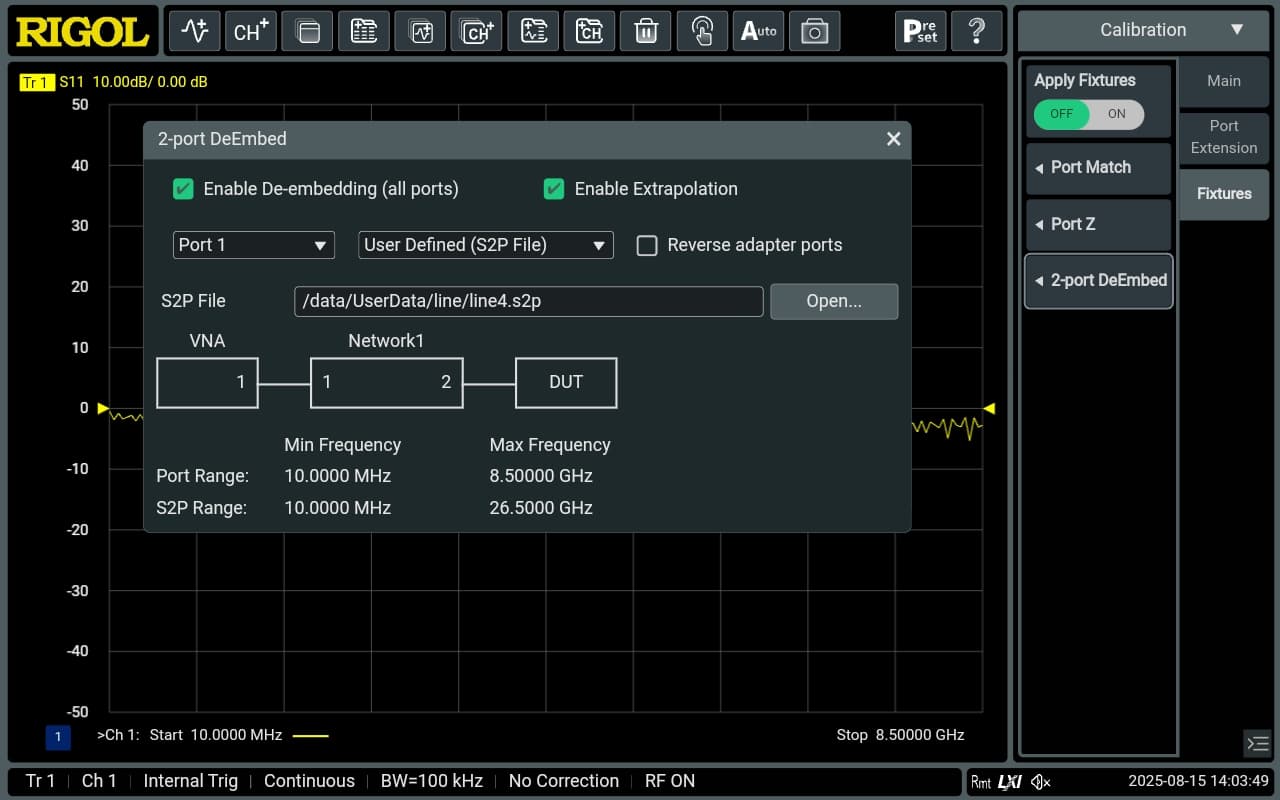

夹具移除及去嵌
通过夹具移除及去嵌轻松剥离测试夹具、转接头和线缆带来的影响，精准测量被测件（DUT）本身的真实S参数，确保结果的可靠性。

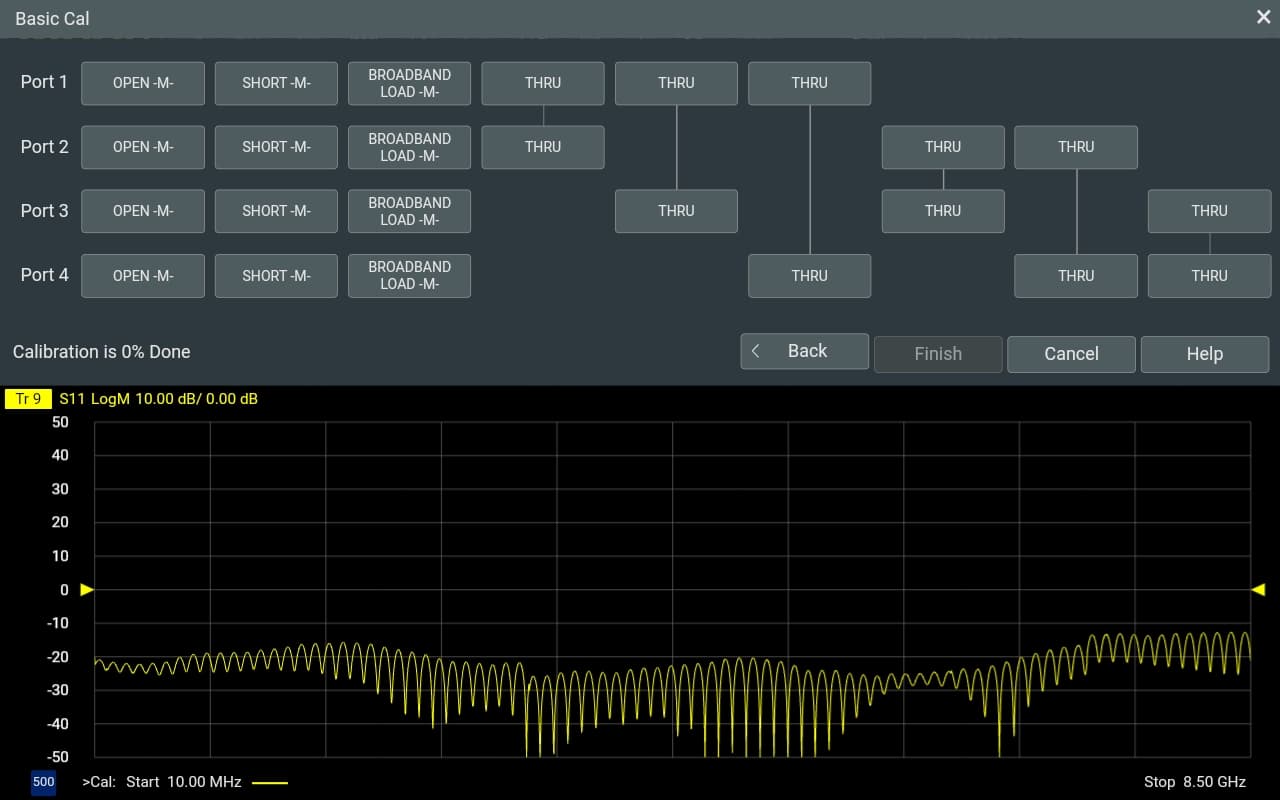

向导式校准
内置的校准向导会一步步清晰地指引您完成操作，无论是新手还是专家，都能快速、准确地完成设置，确保每一次测量的精度。

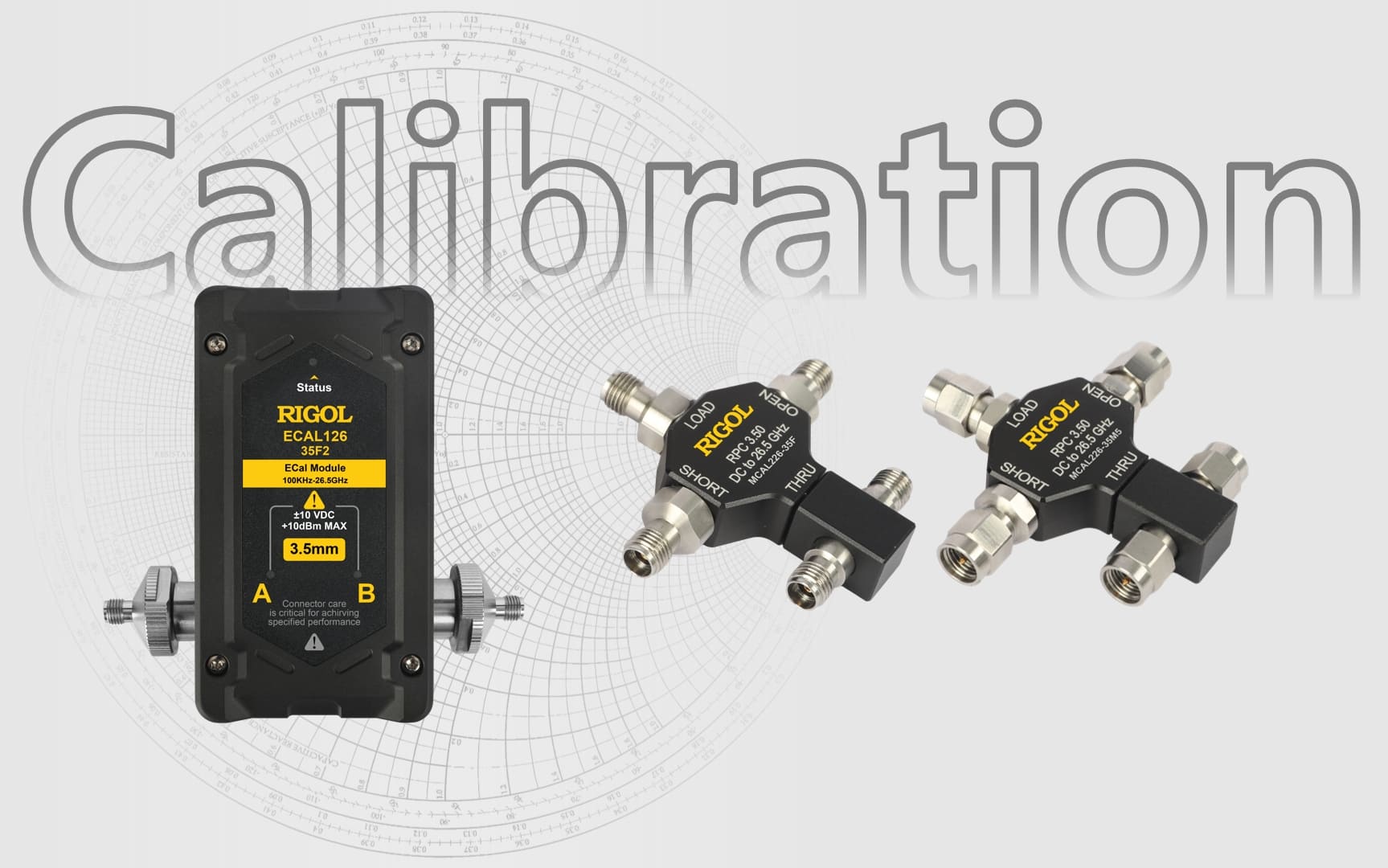

可选机械或电子校准件
提供覆盖不同频段和接口类型的高精度、长寿命机械校准件，确保测试结果的可溯源与高重复性。而电子校准件能大幅缩短测试准备时间，更能有效避免人为误差，是追求极致效率与一致性的理想选择。

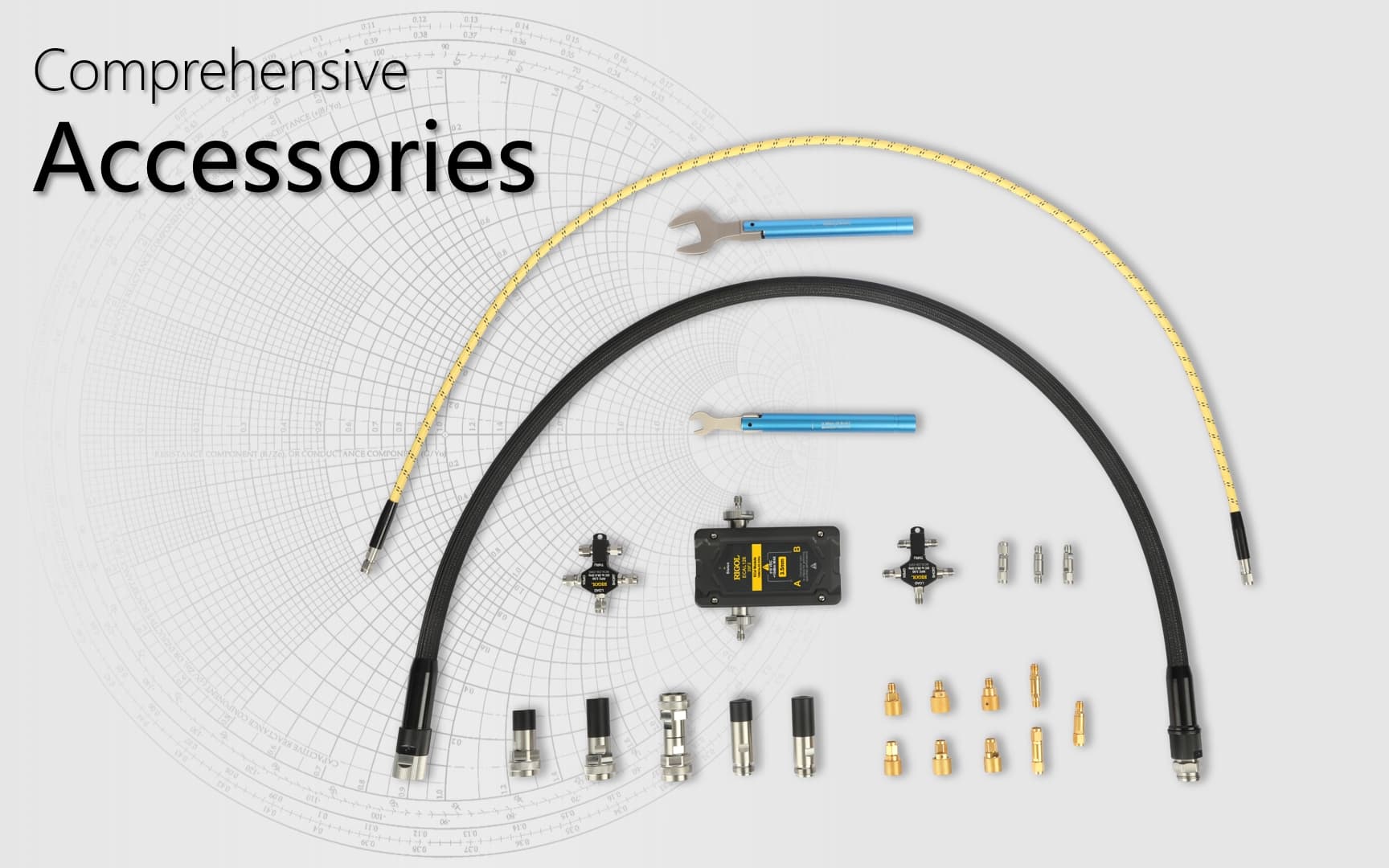

丰富的选配附件
通过完善的附件生态，您可以一站式配齐所需，让可靠测试即刻发生。

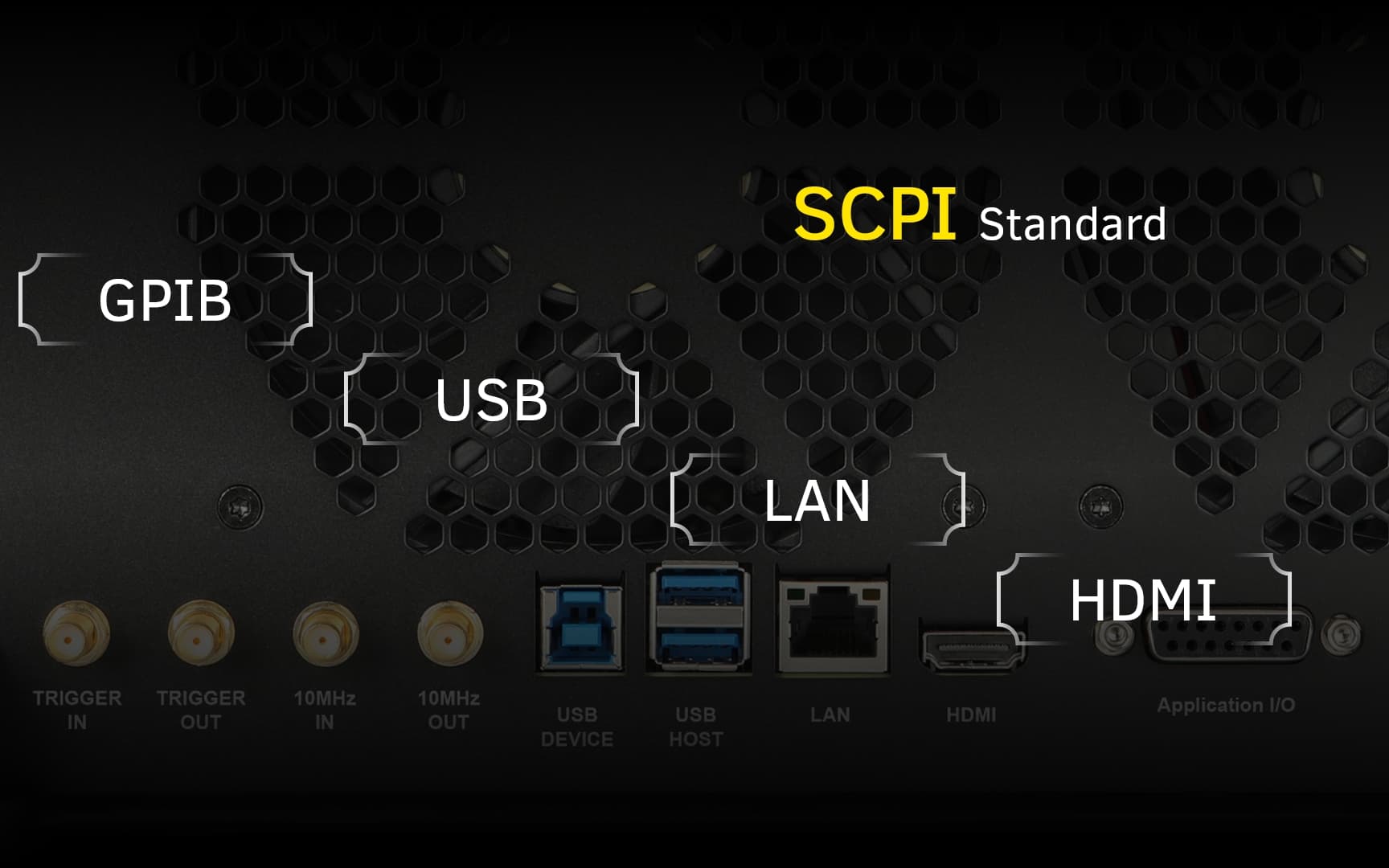

标准SCPI指令，指令集兼容
提供多种远程控制接口并支持标准SCPI指令，通过指令集兼容平滑地将其集成或替换到现有测试系统中，无需重写自动化脚本，保留熟悉的工作流程。
| 型号 | 端口数 | 最高频率范围 | 连接器 |
|---|---|---|---|
| DNA6264 | 4 | 5 kHz ~ 26.5 GHz | 3.5mm (m) |
| DNA6262 | 2 | 5 kHz ~ 26.5 GHz | 3.5mm (m) |
| DNA6204 | 4 | 5 kHz ~ 20 GHz | 3.5mm (m) |
| DNA6202 | 2 | 5 kHz ~ 20 GHz | 3.5mm (m) |
| DNA6144 | 4 | 5 kHz ~ 14 GHz | N (f) |
| DNA6142 | 2 | 5 kHz ~ 14 GHz | N (f) |
| DNA6084 | 4 | 5 kHz ~ 8.5 GHz | N (f) |
| DNA6082 | 2 | 5 kHz ~ 8.5 GHz | N (f) |
功能升级
|
型号
|
描述
|
|---|---|
|
DNA-TDA10
|
TDA 时域分析
|
|
DNA-DTF10
|
DTF 故障距离测量
|
校准套件
|
型号
|
描述
|
价格
|
|---|---|---|
|
MCAL104-NM1
|
机械校准件套件，DC ~ 4.5 GHz, N 型（阳头）50 Ω
|
¥ 2,990 (不含税价)
|
|
MCAL104-NF1
|
机械校准件套件，DC ~ 4.5 GHz, N 型（阴头）50 Ω
|
¥ 2,990 (不含税价)
|
|
MCAL109-NM1
|
机械校准件套件，DC ~ 9 GHz, N 型（阳头）50 Ω
|
¥ 9,990 (不含税价)
|
|
MCAL109-NF1
|
机械校准件套件，DC ~ 9 GHz, N 型（阴头）50 Ω
|
¥ 9,990 (不含税价)
|
|
MCAL109-NK1
|
机械校准件套件，DC ~ 9 GHz, N 型（阳头和阴头）50 Ω
|
¥ 18,990 (不含税价)
|
|
MCAL104-SM1
|
机械校准件套件，DC ~ 4.5 GHz, 3.5 mm（阳头）
|
¥ 3,590 (不含税价)
|
|
MCAL104-SF1
|
机械校准件套件，DC ~ 4.5 GHz, 3.5 mm（阴头）
|
¥ 3,590 (不含税价)
|
|
MCAL109-SM1
|
机械校准件套件，DC ~ 9 GHz, 3.5 mm（阳头）
|
¥ 11,990 (不含税价)
|
|
MCAL109-SF1
|
机械校准件套件，DC ~ 9 GHz, 3.5 mm（阴头）
|
¥ 11,990 (不含税价)
|
|
MCAL109-SK1
|
机械校准件套件，DC ~ 9 GHz, 3.5 mm（阳头和阴头）
|
¥ 19,990 (不含税价)
|
|
MCAL126-35K1
|
机械校准件套件，DC ~ 26.5 GHz, 3.5 mm（阳头和阴头）
|
¥ 29,990 (不含税价)
|
|
MCAL226-35F5
|
4 合 1 OSLT 机械校准套件，DC ~ 26.5 GHz，3.5 mm（阴头）
|
¥ 23,990 (不含税价)
|
|
ECAL109-NF2
|
电子校准件，100 kHz ~ 9 GHz，N 型（阴头）50 Ω，2 端口
|
¥ 23,990 (不含税价)
|
|
ECAL114-NF2
|
电子校准件，100 kHz ~ 14 GHz，N 型（阴头）50 Ω，2 端口
|
¥ 26,990 (不含税价)
|
|
ECAL126-35F2
|
电子校准件，100 kHz ~ 26.5 GHz, 3.5 mm（阴头），2 端口
|
¥ 35,990 (不含税价)
|
线缆和连接器
|
型号
|
描述
|
价格
|
|---|---|---|
|
CB-3.5M-3.5M-100-L-26G
|
射频线缆，DC ~ 26.5 GHz，3.5 mm（阳头）- 3.5 mm（阳头），100 cm
|
-
|
|
CB-SMAM-SMAM-100-L-18G
|
射频线缆，DC ~ 18 GHz，SMA（阳头）- SMA（阳头），100 cm
|
-
|
|
CB-NM-NM-100-L-18G
|
射频线缆，DC ~ 18 GHz，N（阳头）- N（阳头），100 cm
|
-
|
|
CB-NM-SMAM-100-L-18G
|
射频线缆，DC ~ 18 GHz，N（阳头）- SMA（阳头），100 cm
|
-
|
|
CB-NM-3.5M-100-L-18G
|
射频线缆，DC ~ 18 GHz，N（阳头）- 3.5mm（阳头），100 cm
|
-
|
|
CB-NMD3.5F-3.5F-63-L-26G
|
网分专用射频线缆，DC ~ 26.5 GHz，NMD 3.5mm（阴头）- 3.5mm（阴头），63.5 cm
|
-
|
|
AD-NF-NF-L-18G
|
适配器，N（阴头）- N（阴头），DC ~ 18GHz
|
¥ 270 (不含税价)
|
|
AD-NM-NM-L-18G
|
适配器，N（阳头）- N(阳头），DC ~ 18GHz
|
¥ 440 (不含税价)
|
|
AD-SMAF-SMAF-L-18G
|
适配器，SMA（阴头）- SMA（阴头），DC ~ 18GHz
|
¥ 350 (不含税价)
|
|
AD-SMAM-SMAM-L-18G
|
适配器，SMA（阳头）- SMA（阳头） ，DC ~ 18GHz
|
¥ 310 (不含税价)
|
|
AD-3.5F-3.5F-L-26G
|
适配器，3.5mm（阴头）- 3.5mm（阴头），DC ~ 26.5GHz
|
¥ 530 (不含税价)
|
|
AD-3.5M-3.5M-L-26G
|
适配器，3.5mm（阳头）- 3.5mm（阳头） ，DC ~ 26.5GHz
|
¥ 530 (不含税价)
|
|
AD-NM-BNCF-L-4G
|
适配器，N（阳头）-BNC（阴头），DC ~ 4GHz
|
¥ 530 (不含税价)
|
|
AD-SMAM-NM-L-18G
|
适配器，SMA（阳头）- N（阳头），DC ~ 18GHz
|
¥ 350 (不含税价)
|
|
AD-SMAF-NM-L-18G
|
适配器，SMA（阴头）- N（阳头），DC ~ 18GHz
|
¥ 350 (不含税价)
|
|
AD-SMAF-BNCM-L-4G
|
适配器，SMA（阴头）- BNC（阳头），DC ~ 4GHz
|
¥ 530 (不含税价)
|
|
AD-3.5M-2.92F-L-26G
|
适配器，3.5mm（阳头）- 2.92（阴头），DC ~ 26.5GHz
|
¥ 660 (不含税价)
|
|
AD-3.5F-2.92M-L-26G
|
适配器，3.5mm（阴头）- 2.92（阳头），DC ~ 26.5GHz
|
¥ 660 (不含税价)
|
通用选附件
|
型号
|
描述
|
|---|---|
|
RM6051
|
雷鸟平台机架安装套件
|
其他附件
|
型号
|
描述
|
|---|---|
|
TW8-8
|
扭矩扳手，8 in-lb，8.1 mm 开口端，适用于 SMA 3.5mm 连接器
|
|
TW12-19
|
扭矩扳手，12 in-lb，19.1 mm 开口端，适用于N型连接器
|
