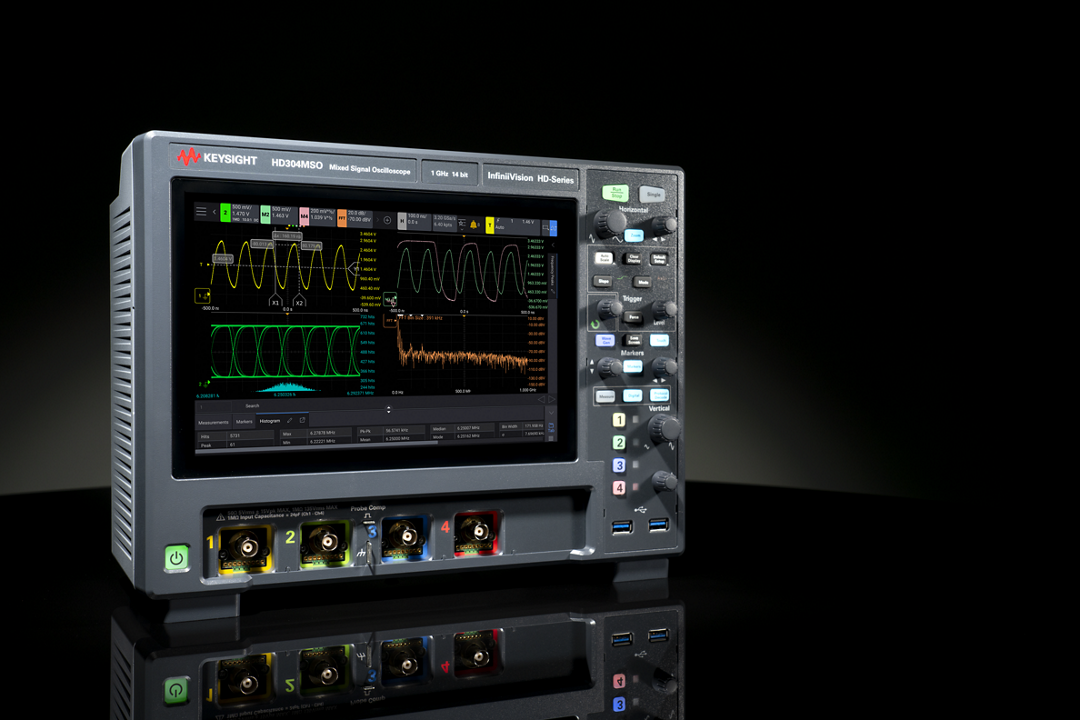

InfiniiVision HD3 系列示波器

• 显示多达 4 个独立信号并单独控制缩放。
• 使用区域触发在几秒钟内隔离信号 — 只需在屏幕上画一个框即可。
• 使用 Keysight Fault Hunter 表征信号、寻找错误并自动保存。
• 使用快速傅里叶变换、直方图和波特图执行高级分析。

调试分辨率为 4 倍、本底噪声为 1/2 的设计

通过使用示波器进行调试来确保产品质量，该示波器可以看到噪声之外的小信号。

• 14 位 ADC

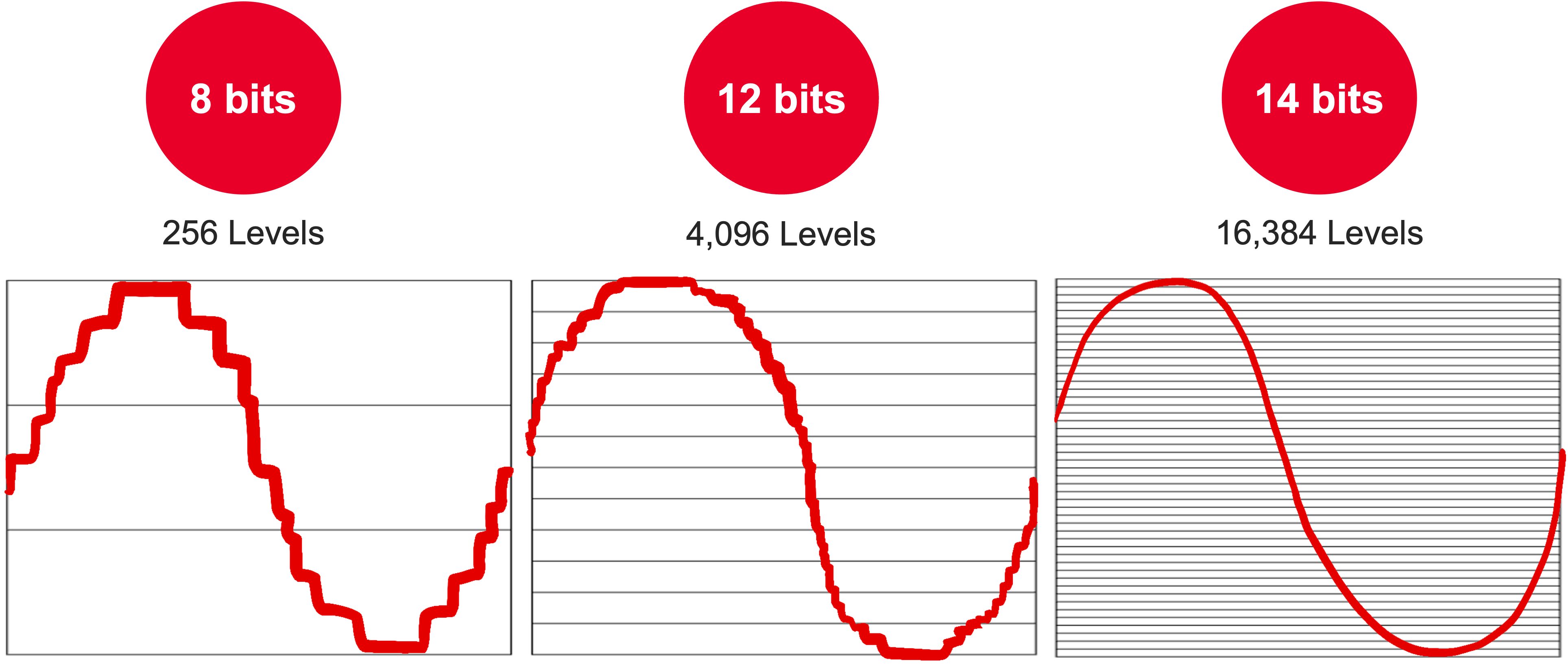

  14 位 ADC 提供四倍的分辨率

  实现高垂直精度的关键元件是 ADC。 ADC 位数越多，垂直分辨率越高，信号表示就越准确。

  例如，带有 12 位 ADC 的示波器可以将模拟输入编码为 4,096 个独特的转换级别 （2¹²= 4,096）。 每增加一个位，转换级别的数量就会增加一倍。  带有 14 位 ADC 的示波器可以将模拟输入编码为 16,384 个电平 （2¹⁴ = 16,384），这是带有 12 位 ADC 的示波器分辨率的四倍，是 8 位 ADC 分辨率的 64 倍。

  •
• 低噪音

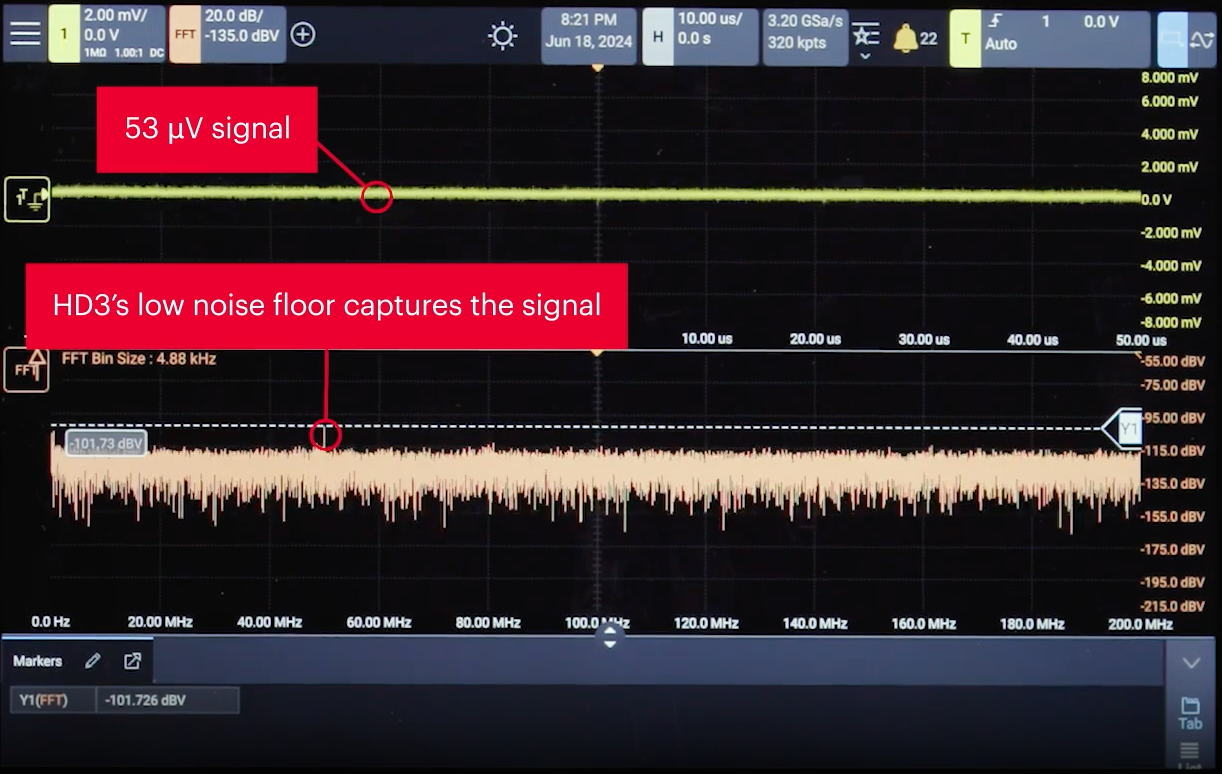

  捕获具有 50 µV_RMS 本底噪声的较小信号

  所有电子设备（包括示波器）都会产生一定程度的噪声。 但是，目标是尽可能减少噪声。 较低的本底噪声意味着示波器对信号的影响较小，从而实现更准确的测量。

  Keysight InfiniiVision HD3 在全 1 GHz 带宽下具有 50 µV_RMS 的本底噪声，在噪底性能方面树立了新的标杆。 您可以通过 HD3 上的带宽限制和波形平均选项进一步降低噪声。


• 高级分析
  高级分析

  使用高级软件功能自动进行复杂测量：

  • 使用快速傅里叶变换 （FFT） 将时域信号转换为频域信号。
  • 将信号与预定义模板进行比较，以便通过模板测试进行快速通过/失败分析。
  • 使用波形和测量直方图分析抖动和噪声的统计分布。
  • 使用波特图执行频率响应分析。
  • 通过区域触发在几秒钟内隔离信号 - 只需用手指在屏幕上画一个框即可。

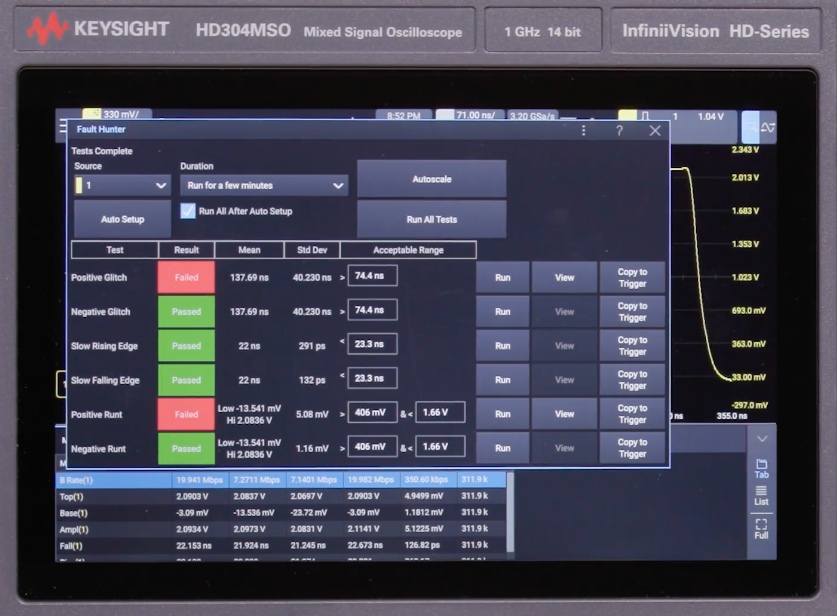

  • 使用 Fault Hunter表征信号、寻找错误并自动保存。



• 7 合 1 仪器

• 具有 2 个或 4 个模拟通道的示波器

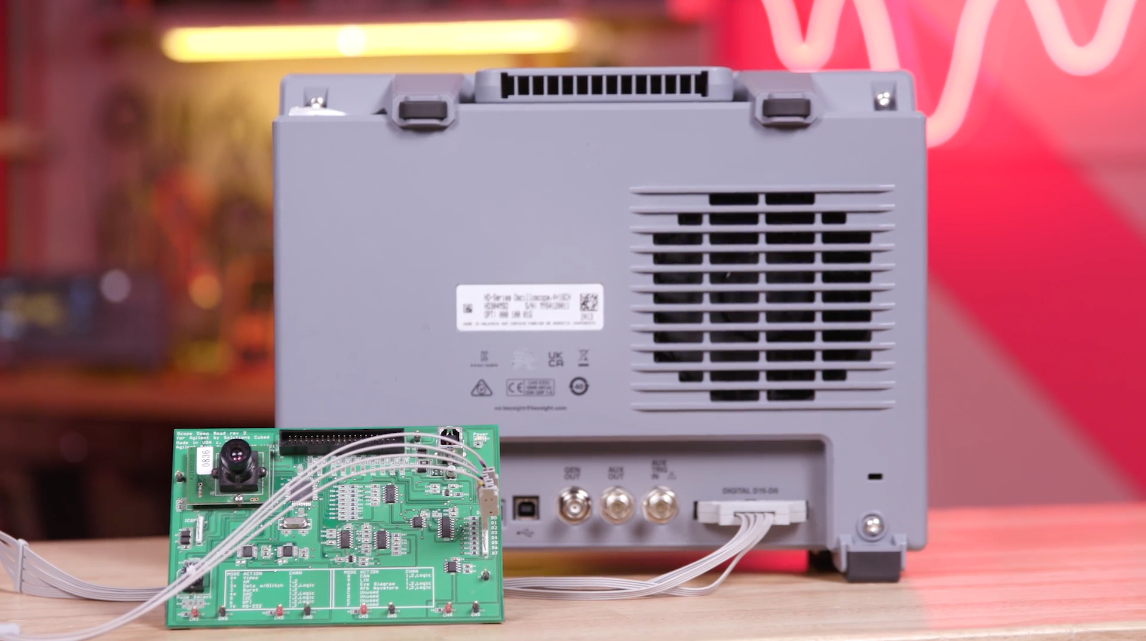

• 混合信号示波器，可添加 16 个数字通道

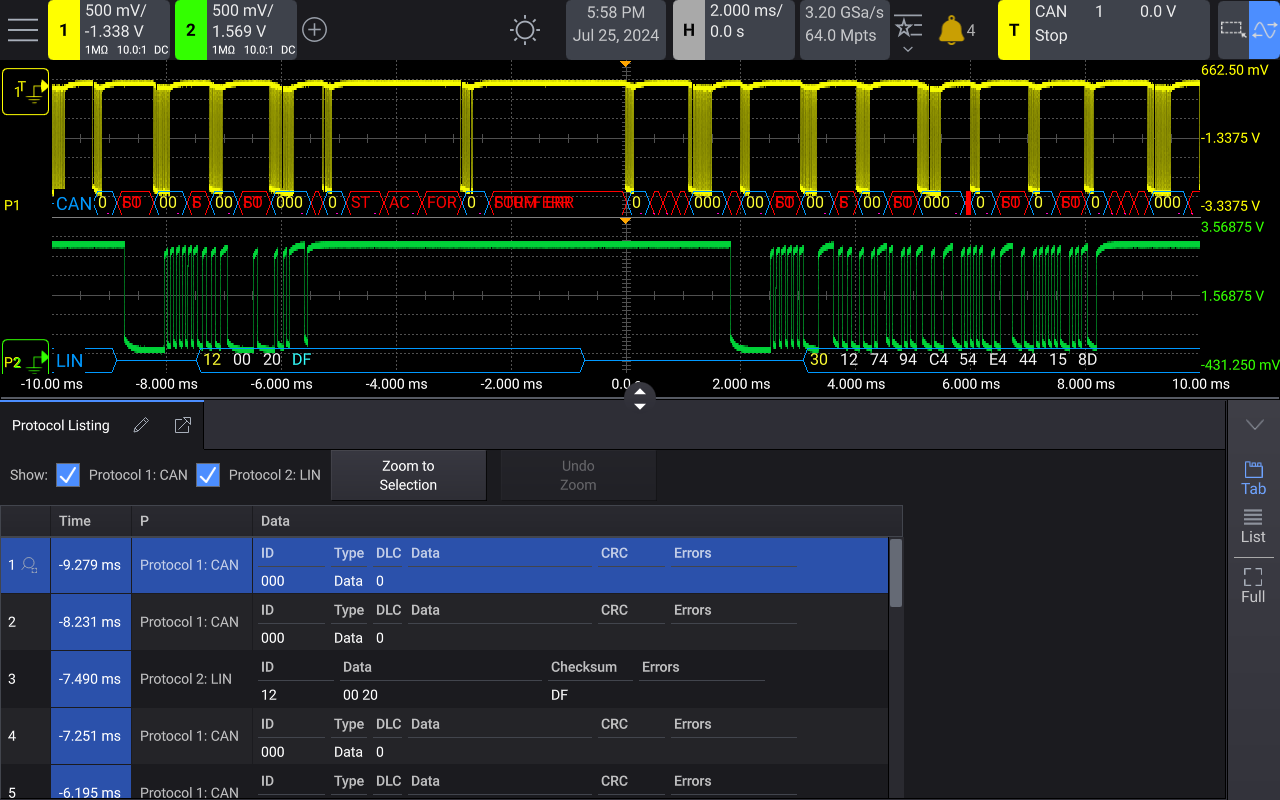

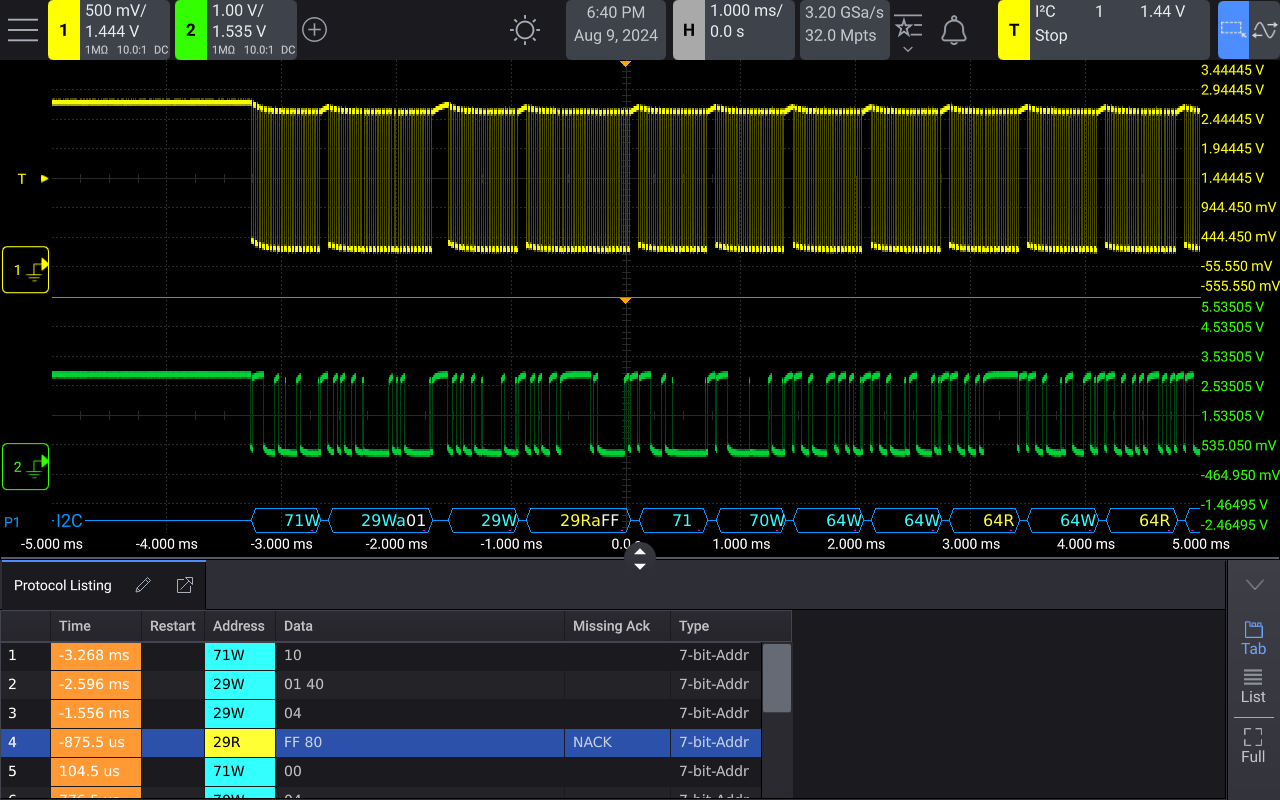

• 协议分析仪
• 频率响应分析仪（波特图）
• 100 MHz 任意波形发生器
• 三位数字电压表
• 带累加器的 8 位计数器

• 探头

查找兼容的探头

Oscilloscope Probes Selection Guide

• 技术支持

通过技术支持加速您的设计

您购买的示波器包括 3 年保修和 3 年 KeysightCare 技术支持，提供咨询技术专家和访问知识中心的权限。您可以定期优先获得个性化支持。 您可以在知识中心里面咨询问题，管理服务请求，以及与是德科技专家进行交流。

升级到 KeysightCare 增强版，让您放心使用，免去长达五年的额外预算。使用经过校准的公差范围内的仪器和准确的测量结果,值得信赖。 在选定国家/地区提供。
