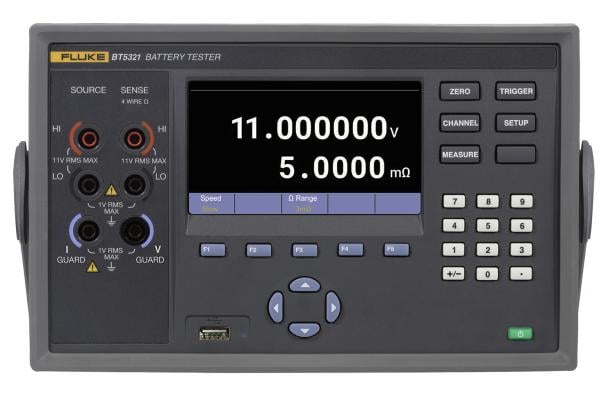

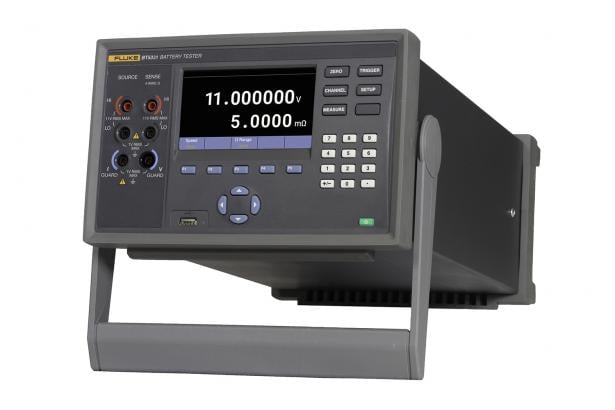

产品概述: Fluke BT5300系列 高精度电池测试仪
Fluke BT5300系列由福禄克研发团队设计完成，为电芯分选量身打造。
集成3种仪器一体——六/七位半电压表，高精度内阻测试仪，多通道扫描模块，轻装上阵。
带来7大性能提升——界面、精度、速度、稳定性、指令兼容、带载能力、边电压测试，承上启下。
产品规格: Fluke BT5300系列 高精度电池测试仪
| 参数 | |
| 测量项目 | 交流电阻，直流电压，边电压检测 |
| 测量方法 | 交流4端子法（1KHz） |
| 额定输入 | DC±11V |
| 输入阻抗 | 10MΩ , 高阻（>10GΩ） |
| 采样速度 | 超快/快速/中速/慢速 四档 |
| 支持的回路电阻 | 3mΩ量程 ≤ 10Ω |
| 其他量程 ≤ 20Ω | |
| 触发 | 内部/外部 |
| 延迟 | ON/OFF 延迟时间：0~9.999秒 |
| 平均 | ON/OFF, 平均次数 2 ~ 16次 |
| 测试值存储 | 最多 512组 |

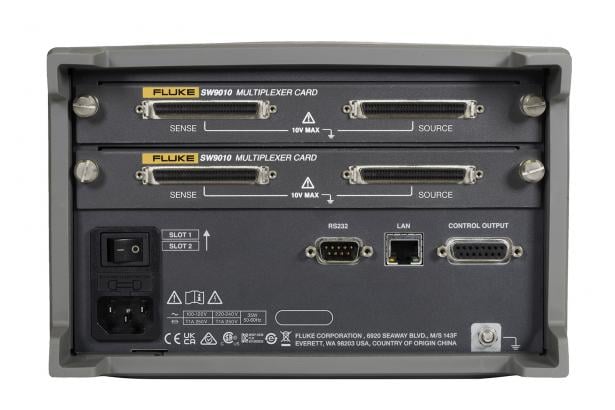

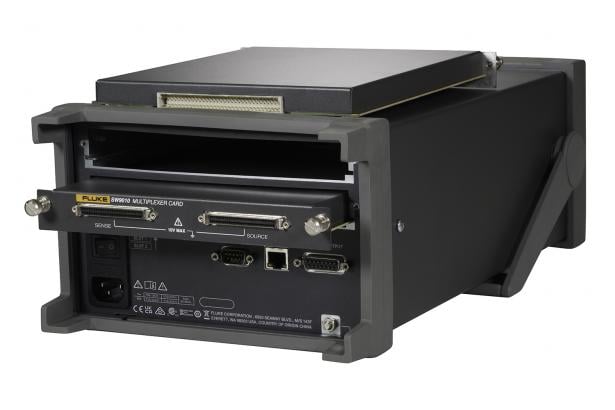

| 通道扩展 | 内部：插入两块多通道扫描模块SW9010， 最多64个通道（仅BT5311 和 BT5321支持） 外部：连接开关主机 SW1080，最多256个通道 |
| 外部接口 | RS-232C , LAN |
| 其他功能 | 接触检测 |
| 采样时间 | |
| 采样速度 ： 交流内阻与直流电压同时采集 | 采样时间 (50Hz/60Hz) |
| 超快 | 10 ms / 8.3 ms |
| 快速 | 20 ms / 16.7 ms |
| 中速 | 100 ms / 83.3 ms |
| 慢速 | 200 ms / 166.7 ms |
| 测量量程和精度 | |||||
| 交流电阻测量 | |||||
| 量程 | 3mΩ | 30mΩ | 300mΩ | 3Ω | 10Ω |
| 最大显示值 | 5.0000 mΩ | 50.000 mΩ | 500.00 mΩ | 5.0000 Ω | 15.000 Ω |
| 分辨率 | 0.1µΩ | 1 µΩ | 10 µΩ | 100 µΩ | 1mΩ |
| 测试电流1 | 100/200/300 mA² | 100 mA | 10 mA | 1 mA | 1 mA |
| 测试电流频率 | 1 kHz±1 Hz | ||||
| 精度³ | 0.2%*读数 + 6个字 | ||||
| 温度系数 | (0.05%*读数 + 0.005%*满量程)/°C | ||||
| 响应时间（纯电阻） （＜18°C 或 ＞28°C ） | < 20 ms | ||||
| 1. 测试电流误差 ±10% | |||||
| 2. 针对3mΩ量程，慢速采样率下，不同测试电流的精度为 100mA 0.5%*读数+20个字 200mA 0.3%*读数+12个字 300mA 0.2%*读数+6个字 |
|||||
| 3. 在不同采样速度下，额外增加误差 3mΩ量程 超快：± 30字， 快速 ± 10字, 中速 ± 5字 30mΩ ~ 10Ω量程 超快：± 3字， 快速 ± 2字, 中速 ± 2字 |
|||||
| 直流电压测量 | ||
| BT5310/BT5311 | BT5320/BT5321 | |
| 位数 | 6.5 位 | 7.5 位 |
| 量程 | 10V | |
| 最大显示值 | ±11.00000 V | ±11.000000 V |
| 分辨率 | 10 µV | 1 µV |
| 精度1 | 25ppm*读数 + 50 µV | 16ppm*读数 + 15 µV |
| 响应时间（典型值） | < 20 ms | < 20 ms |
| 温度系数（＜18°C 或 ＞28°C ） | (5ppm*读数 + 1ppm*满量程) /°C | (1ppm*读数 + 1ppm*满量程)/°C |
| 1. 在不同采样速度下，需要额外增加误差 BT5310/BT5311 超快：±50 μV；快速：±30 μV；中速：±10 μV BT5320/BT5321 超快：±50 μV；快速：±20 μV；中速：±5 μV |
||
| 型号对比 | ||||
| 特性 | BT5310 | BT5311 | BT5320 | BT5321 |
| 直流电压分辨率 | 6.5位 | 7.5位 | ||
| 仪器内部是否能插入多通道扫描模块SW9010 | 否 | 是， 最多插入2个模块 | 否 | 是， 最多插入2个模块 |
| 仪器外部是否能连接开关主机 SW1080 | 是 | 是 | 是 | 是 |
| 通用指标 | |
| 尺寸(长*宽*深） | BT5300电池测试仪：216mm * 133mm * 383mm |
| SW1080开关主机：430mm * 128mm * 260mm | |
| SW9010扫描模块：202 mm * 26mm * 222mm | |
| 重量 | BT5300电池测试仪：7.3kg (不含SW9010) |
| SW1080开关主机：9kg (不含SW9010) | |
| SW9010扫描模块：500 g | |
| 显示 | 4.3 英寸, TFT LCD，分辨率480x272 |
| 操作温度 | 0 °C to +40 °C |
| 存储温度 | -10 °C to +50 °C |
| 操作湿度 | 无凝结（<10°C ） |
| ≤90% RH (at 10°C to 30°C) | |
| ≤75% RH (at 30°C to 40°C) | |
| ≤45% RH (at 40°C to 50°C) | |
| 海拔高度 | 3000米 |
| 存储海拔 | 12000米 |
| 额定电源电压 | AC100V~240V（自动切换） |
| 额定电源频率 | 50/60Hz |
| 额定功率 | 60 VA |
| 安规 | IEC 61010-1: Pollution Degree 2 |
| 电磁兼容 | IEC 61326-1: Industrial |
| 保修 | BT5300电池测试仪：3年 SW1080开关主机：3年 SW9010扫描模块：1年 注：继电器，保险丝和连接器不属于保修对象 |
型号: Fluke BT5300系列 高精度电池测试仪
Fluke BT5310
六位半高精度电池测试仪（不支持内置板卡）
Fluke BT5310 测试仪主机
- 电源线
- USB-232串口线
- 安全须知
- 测试报告
Fluke BT5311
六位半高精度电池测试仪（支持内置板卡）
Fluke BT5311 测试仪主机
- 电源线
- USB-232串口线
- 安全须知
- 测试报告
Fluke BT5320
七位半高精度电池测试仪（不支持内置板卡）
Fluke BT5320 测试仪主机
- 电源线
- USB-232串口线
- 安全须知
- 测试报告
Fluke BT5321
七位半高精度电池测试仪（支持内置板卡）
Fluke BT5321 测试仪主机
- 电源线
- USB-232串口线
- 安全须知
- 测试报告
