卓越的通道性能

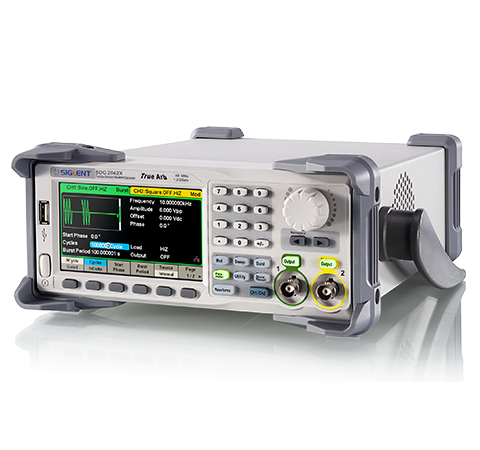

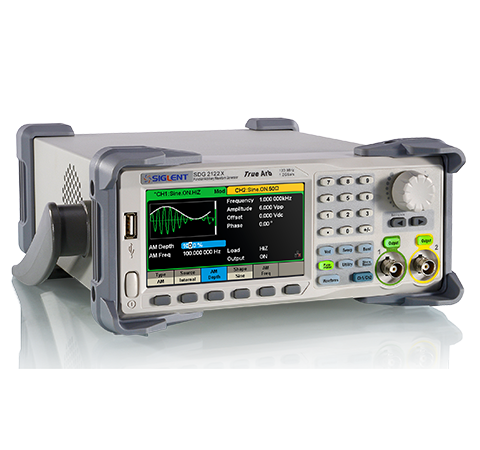

SDG2000X具有等性能双通道，信号保真度高等特点
· 最大频率120 MHz
· 高频下，大幅度输出能力。在20 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高
· 高频下，大幅度输出能力。在20 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高

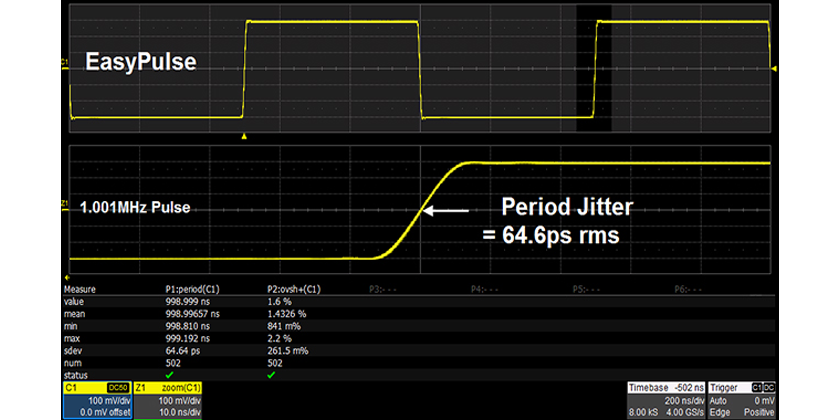

创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达25 MHz
· 上升和下降时间分别可设置最快可达8.4 ns
· 脉宽精细可调，最小可达16.3 ns
· 占空比低至0.001%
· 低抖动
TrueArb 波形技术
使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
复杂信号生成能力
SDG2000X具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
| 型号 | 最高输出频率 | 最高采样率 | 垂直分辨率 | 最大任意波长度 | 通道数 | 含税价 |
|---|---|---|---|---|---|---|
| SDG2122X | 120 MHz | 1.2 GSa/s | 16 bit | 8 pts～8 Mpts | 2 | ￥7,180 |
| SDG2082X | 80 MHz | 1.2 GSa/s | 16 bit | 8 pts～8 Mpts | 2 | ￥5,880 |
| SDG2042X | 40 MHz | 1.2 GSa/s | 16 bit | 8 pts～8 Mpts | 2 | ￥4,080 |
| 规格参数 | |||
|---|---|---|---|
| 带宽 | 40 MHz、80 MHz、120 MHz | 最大输出幅度 | ±10 V |
| 采样率 | 1.2 GSa/s（4X内插） | 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |

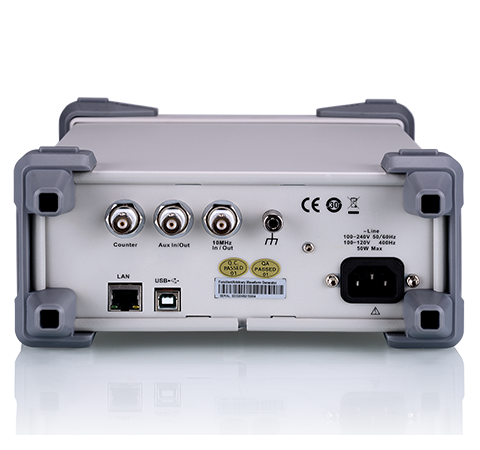

| 通道数 | 2 | 接口 | 标准 : USB Host, USB Device、LAN |
| 任意波长度 | 8 pts ~ 8 Mpts | 选件 : GPIB (USB-GPIB 适配器 ) | |
| 方波频率 | 1 μHz ~ 25 MHz | 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 脉冲波频率 | 1 μHz ~ 25 MHz | 内置频率计 | 是 |
| 垂直分辨率 | 16 bit | ||
