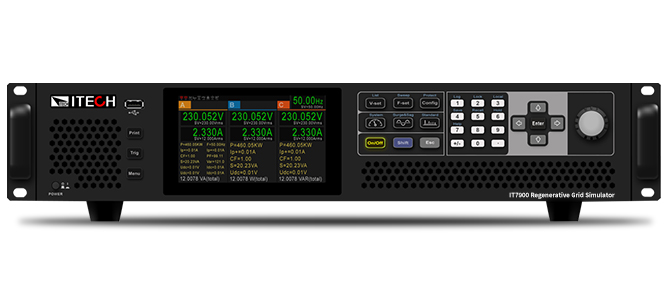

IT7900系列回馈式电网模拟器

Highlighted Features

♦ 采用碳化硅(SiC)技术

♦ 高功率密度设计，3U可达15kVA，1U/2U可达6kVA

♦ 16Hz~150Hz

♦ 可作能馈式电网模拟器，全四象限AC/DC源
♦ 全四象限功率放大器，特别适用于功率硬件在环（PHiL）测试
♦ 专业孤岛测试模式，支持R,L,C及有功，无功功率设定*3
♦ 恒压、恒流、恒功率三种工作模式
♦ 可实现AC/DC/AC+DC/DC+AC四种输出模式
♦ 灵活的工作模式：单相、三相、反相、多通道*1
♦ 可编程输出阻抗，模拟电力线路阻抗
♦ 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
♦ 满足IEC61000-4-11/4-13/4-14/4-28等法规波形测试
♦ 电流源模式

Features

♦ 电压规格：350/700/1050 VL-N *5
♦ 主从均流，并机可达960kVA，性能不下降
♦ 触摸屏设计，内置单/三相交流功率表及数字示波功能
♦ 高速高精度，电流精度高达0.1%+0.2%FS
♦ 电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形
♦ 谐波/间谐波波形合成
♦ LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况
♦ 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *2
♦ 相位角可设
♦ 前置USB接口，支持数据和波形的导入导出
♦ 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能
♦ 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离
♦ 多相功能，实现6相、12相电源输出
♦ 锁频和锁相功能，实现最高可达1400Vrms的高电压复杂应用
♦ 内置USB/CAN/LXI compliant L AN int erface/Digital IO，选配GPIB/RS232&模拟量
♦ 支持CANopen*4、Modbus、LXI、SCPI等多种通讯协议
*1 <6kVA机型不支持多通道功能，仅支持单相
*2  电压/电流谐波分析，电压谐波模拟
*3  多通道模式下不支持此功能
*4  即将发布
*5  详见IT7900高压系列
*6 后缀U为单相机型

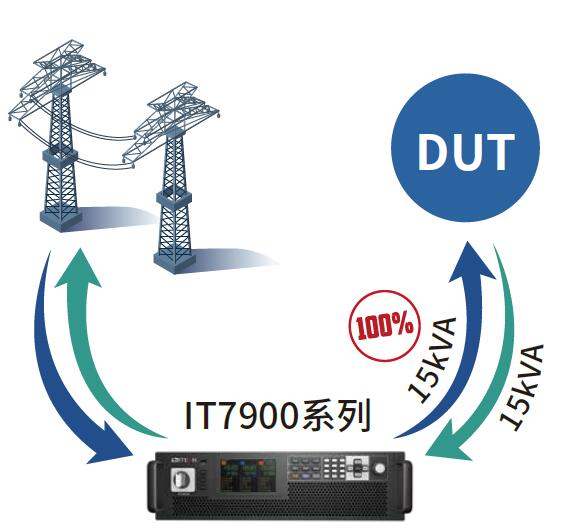

回馈、全四象限电网模拟器

IT7900系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试。

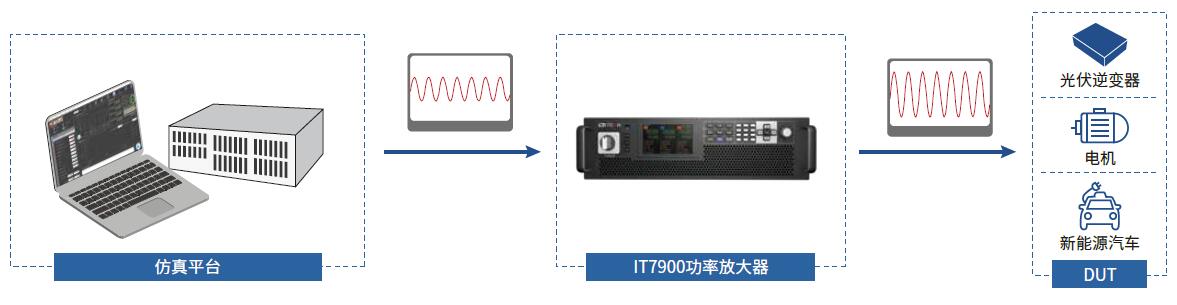

全四象限功率放大器

IT7900系列回馈式电网模拟器还可作功率放大器使用，以完成微电网，储能及新能源汽车等领域的功率硬件在环（PHIL）仿真测试。数字或建模的模拟量信号经由外部模拟量接口（选配）输入之后，可无失真放大，转换为真实的电力波形，外部模拟量响应时间小于100us。

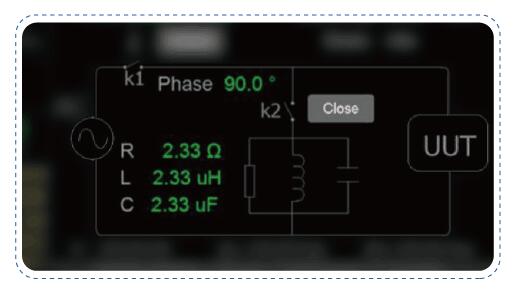

专业孤岛测试模式，满足防孤岛效应测试

防孤岛保护是并网型逆变器必测项目之一。IT7900系列内置防孤岛保护测试功能，可以让测试人员设置电阻R的有功功率，电感Q和电容C的无功功率，也可以设置电阻R、电感Q、电容C来模拟网间谐振，测试并网逆变器的防孤岛保护功能。IT7900孤岛测试模式可以简化测试流程，提高测试效率、完成并网逆变器研发试验、出厂检测等过程中防孤岛保护功能的测试工作。

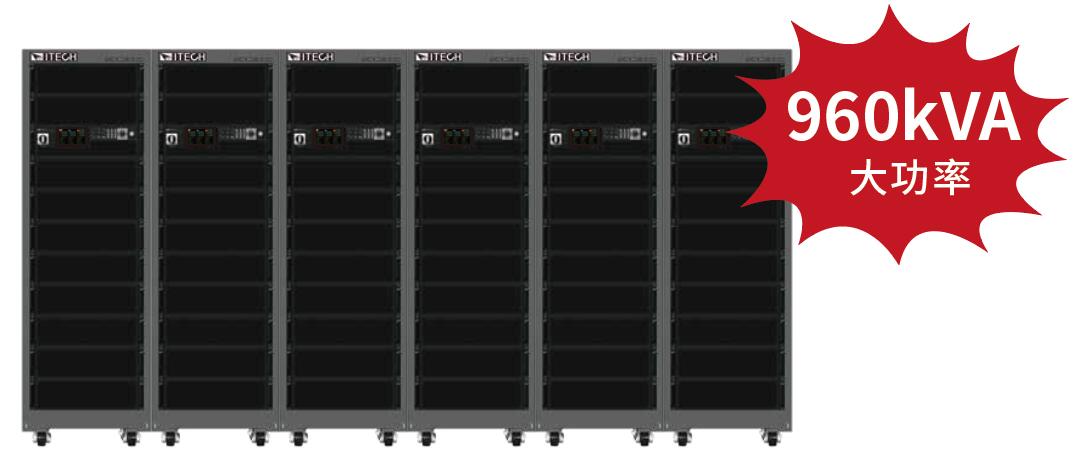

主从并联，功率范围达960kVA

当用户有更大功率需求时，可以使用IT7900系列的主从并联功能，提高输出电流、功率能力。IT7900系列最多可以并联达960kVA，无需拆装机柜即可简易并机。IT7900系列具备主从并机均流功能且自带同步ON/OFF输入输出信号，保证了并机的同步性。并机后不但保留所有功能，且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足。

触屏设计，内置示波功能

IT7900系列配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。 示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存。

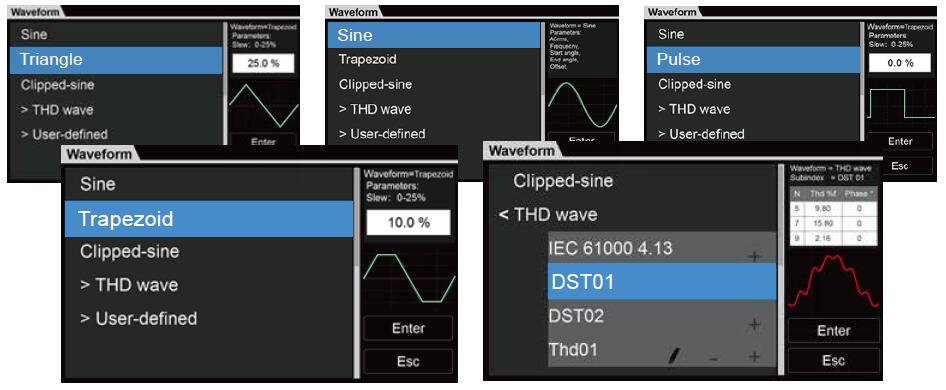

内建丰富的波形库

除了基础正弦波，IT7900系列提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试。
