IT7900E系列回馈式电网模拟器

Highlighted Features

♦ 采用碳化硅(SiC)技术

♦ 高功率密度设计，3U可达21kVA

♦ 16Hz~150Hz

♦ 可作能馈式电网模拟器，全四象限AC/DC源
♦ 恒压、恒流、恒功率三种工作模式
♦ 可实现AC/DC/AC+DC/DC+AC四种输出模式
♦ 灵活的工作模式：单相、三相、反相
♦ 可编程输出阻抗，模拟电力线路阻抗
♦ 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
♦ 满足IEC61000-4-11/4-13/4-14/-17/4-28/4-29等法规波形测试

Features

♦ 电压规格：350/700/1050 VL-N *2
♦ 主从均流，并机可达1MVA+，性能不下降
♦ 触摸屏设计，内置单/三相交流功率表及数字示波功能
♦ 高速高精度，电流精度高达0.1%+0.2%FS
♦ 电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形
♦ 谐波/间谐波波形合成
♦ LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况
♦ 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *1
♦ 相位角可设
♦ 前置USB接口，支持数据和波形的导入导出
♦ 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能
♦ 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离
♦ 内置USB/CAN/LXI compliant LAN int erface/Digital IO，选配GPIB/RS232&模拟量
♦ 支持CANopen、Modbus、LXI、SCPI等多种通讯协议
*1 电压/电流谐波分析，电压谐波模拟
*2 请参考IT7900 高压系列

回馈、全四象限电网模拟器

IT7900E系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900E设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试。

当用户有更大功率需求时，可以使用IT7900E系列的主从并联功能，提高输出电流、功率能力。IT7900E系列并联达1MVA+以上，无需拆装机柜即可简易并机。IT7900E系列具备主从并机均流功能且自带同步ON/OFF输入输出信号，保证了并机的同步性。并机后不但保留所有功能，且精 度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足。

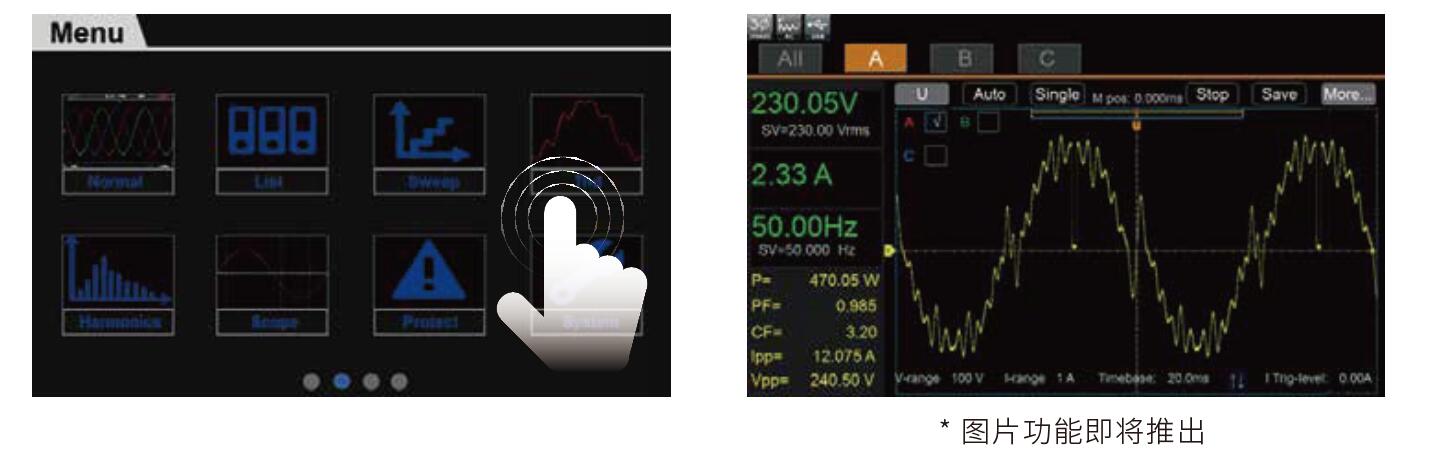

触屏设计，内置示波功能

IT7900E系列配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。 示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存。

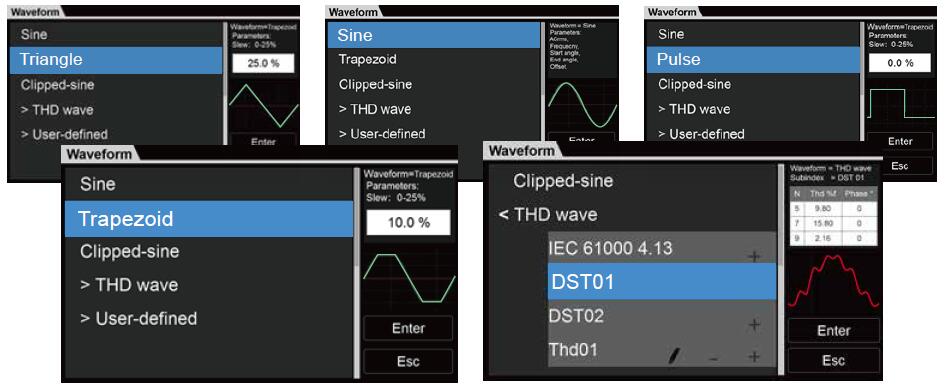

内建丰富的波形库

除了基础正弦波，IT7900E系列提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试。
