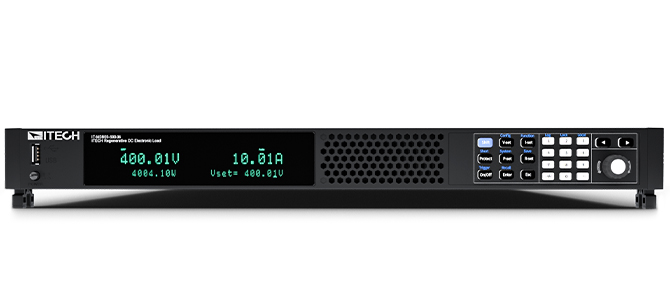

IT-M3800系列回馈式直流电子负载

♦ 紧凑型设计，1U@6kW，2U@12kW
♦ 电压范围：10~1500V
♦ 电流范围：8A~720A
♦ 功率范围：12kW
♦ 简易主/从并联，扩大功率的同时保持性能*1
♦ 高效、环保的能量回馈，有效的减少电费和制冷成本
♦ 电压、电流、功率 上升/下降斜率可调
♦ 电池放电测试功能
♦ 短路模拟功能
♦ List功能，最多可设置200个步骤
♦ 8种操作模式：CC/CV/CP/CW/CC+CV/CV+CR/CR+CC/CC+CV+CW+CR 操作模式
♦ Von 功能,控制仪器的On/Off 状态
♦ 多种保护功能： OVP、±OCP、±OPP、OTP、掉电保护、孤岛保护
♦ 电网状态自动检测，实现可靠并网功能
♦ 标配USB/CAN/LAN/数字IO接口，以及选配GPIB/模拟量&RS232接口*1 1U机型>16台并联，2U机型>8台并联请详询ITECH

应用领域





高功率密度，紧凑型设计



ITECH一直秉持高功率密度设计理念，帮助客户去优化测试方案。IT-M3800系列在1U的机框内可提供高达6kW的功率，在2U的机框内可提供高达12kW的功率，使ITECH整个高功率密度产品线更加完整、全面。



宽范围设计，一台抵多台



IT-M3800全系列共有25个型号，单机电压从10V到1500V，单机电流最大可达720A。采用宽范围的输出设计，相较于传统固定范围输出直流负载，为用户提供了更多的电压和电流组合，让使用更加灵活。单台负载就可以涵盖用户广阔范围的应用需求，大幅降低系统搭建的复杂度及占用空间。



高效的能量回馈



IT-M3800具有能量回收功能，可以将电能无污染的回馈电网，回馈最高可近95%。所有的回馈过程都是自动且安全的，IT-M3800配备了自动电网检测系统，实时检测相电压、频率用于电网同步。不但可以节省电力、暖通空调和制冷设施的成本，减少噪音，而且有助于减少碳排放，保护环境。



电量累积，节能一目了然



IT-M3800系列利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前的电能参数，包括每相的电压、频率和功率。还可以查看总功率、当前回馈总电量和历史回馈总电量，节能效果一目了然。断电重新开机后，IT-M3800系列可在上一次关机前的电量基础上继续累积。



电池放电测试



IT-M3800系列具备放电测试功能，适用于对各类便携式电池进行放电测试。可自行设置电池三种测试关断条件：关断电压、关断容量和放电时间。当三者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、放电时间和已放电容量。



高效并机技术



考虑到用户使用时的方便性和多变性，IT-M3800利用主/从控制模式，可以将多台负载并联以满足大功率的测试需求。同时采用了光纤并机技术，充分解决传统并机方式存在的速度慢、精度差等问题，适用于校准计量、研发实验室、生产线及ATE测试搭建使用。



多种操作模式



IT-M3800具备CC/CV/CW/CR基础操作模式。

IT-M3800具备CC+CR、CV+CR、CV+CC和CC+CV+CW+CR等4种复合式操作模式，可适应于多种场合的测试需求。
