产品特点
♦ 频率范围：45~450HZ
♦ 功率范围：0-14.4kVA
♦ 电压范围：15~260Vrms、50~420Vrms
♦ 电流范围：0-160Arms
♦ 并联/三相控制 *1
♦ 7寸LCD显示屏
♦ 示波器波形显示功能，显示电压和电流波形
♦ 高速 AD 采样，实时波形抓取
♦ 可量测Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ
♦ 可量测高达50次的THD（V）参数
♦ 交流电子负载：CC /CR/CP模式
♦ 直流电子负载：CC/CR/CP/CV模式 *2
♦ 外部0-10V模拟量控制，电压，电流模拟量监控功能 *3
♦ OTP/OCP/OVP/UVP/OPP保护功能
♦ LAN/USB通信接口，外部U盘接口
*1 IT8616不具备此功能、IT8617可单三相切换
*2 仅限IT8615/IT8615L具备CV模式
*3 仅限IT8615和IT8615L具备外部模拟量的功能
产品功能与优势
应用范围
同时显示多项参数
IT8600为用户提供了7寸LCD显示屏幕，采用了人性化的图形显示界面，不但可以同时查看多项参数，还能选择波形，柱状图和列表等多种显示方式，开启全新的使用感受，充分考虑了工程师不同测试中的各种量测需求。

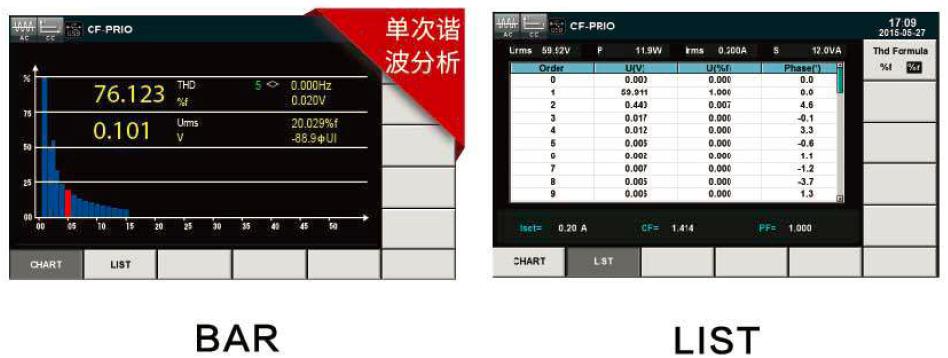

谐波量测分析功能
IT8600提供了功能强大的数据量测功能，除了可以测量常规的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等参数外，更提供独特的电压谐波分析功能，以验证待测物（不间断电源UPS，发电机等）。对于电网的谐波干扰，具有高达50次电压谐波的分析功能，并且可以以不同形式显示各次谐波所占百分比的分析结果。

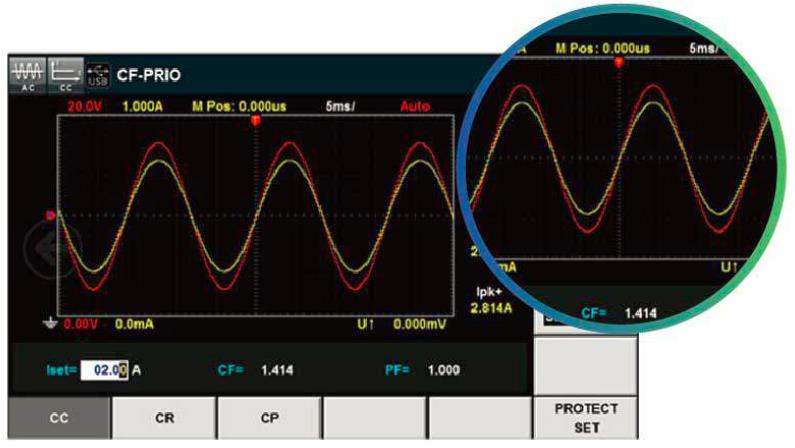

示波器波形显示功能
IT8600独特的示波器波形显示功能，可以选择显示或隐藏待测物的输入电压和电流波形，屏幕上只观察必要波形，更为直观。同时还可以通过人性化的截屏功能键，将当前屏幕图片截图并通过前置USB接口保存到外围设备存储盘中，方便对数据及波形进行二次分析。
并联/三相控制
IT8600提供多台并联、三相与并联三相的功能，可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中，用户可以根据实际需求实现Y型和Δ型的连接方式，进行自由灵活的搭配。IT8600还可以实现交流380V的输入，全球通用，满足多元的测试需求。
（* IT8616不具备此功能、IT8617可单三相切换）
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8615 | 50~420V | 20A | 1800VA | 10mV/1mA | ±(0.1%+0.2%FS) | LAN/USB | 3U |
| IT8615L | 15~260V | 20A | 1800VA | 10mV/1mA | ±(0.1%+0.2%FS) | LAN/USB | 3U |
| IT8616 | 50~420V | 40A | 3600VA | 10mV/1mA | ±(0.1%+0.2%FS) | LAN/USB | 6U |
| IT8617 | 50~420V | 60A | 5400VA | 10mV/1mA | ±(0.1%+0.2%FS) | LAN/USB | 15U |
| IT8624 | 50~420V | 80A | 7200VA | 10mV/10mA | ±(0.2%+0.2%FS) | LAN/USB | 27U |
| IT8625 | 50~420V | 100A | 9000VA | 10mV/20mA | ±(0.5%+0.5%FS) | LAN/USB | 27U |
| IT8626 | 50~420V | 120A | 10.8kVA | 10mV/20mA | ±(0.5%+0.5%FS) | LAN/USB | 27U |
| IT8627 | 50~420V | 140A | 12.6kVA | 10mV/40mA | ±(0.5%+0.5%FS) | LAN/USB | 37U |
| IT8628 | 50~420V | 160A | 14.4kVA | 10mV/40mA | ±(0.5%+0.5%FS) | LAN/USB | 37U |
