简要介绍

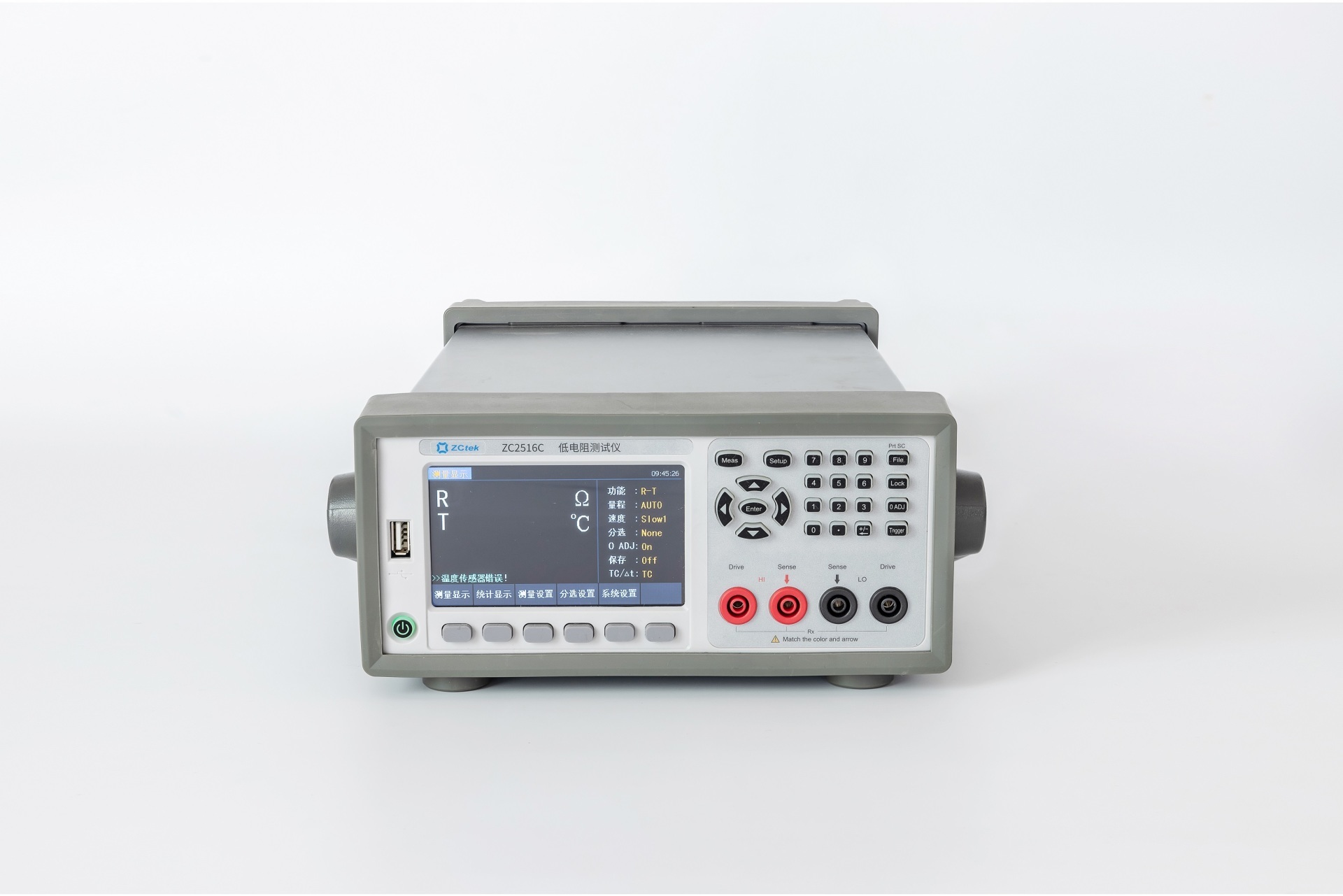

ZC2516C 系列智能低电阻测试仪专用于测试各种电阻，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的高电阻测量精度及1uΩ小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等;其超高速的测试速度以及通过handler 接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
性能特点
- 中英文可选操作界面
- 高采样速度约20ms
- 高电阻精度∶0.05%，小分辨率:1uΩ
- 温度基本精度:0.2°C
- R,LPR,T等多种测试功能组合
- 低电压模式测试，有效保护被测件
- 温度转换功能(△t )，温度补偿功能（TC）
- 失调电压补偿功能（OVC )
- 用户自校准功能（0 ADJ ）
- 统计功能，提供Cpk,Cp等统计量
- 截屏功能，数据记录功能
- 同时输出10档档比较结果（超限，合格及讯响）
- 可通过USB HOST自动升级仪器操作软件
- 符合LXI C类标准
- HANDLER接口用于实现联机操作
- 支持MODBUS协议
技术指标
| 产品型号 | ZC2516C | |||||||||
| 显示器 | 带触摸功能的24位4.3寸彩色液晶屏 | |||||||||
| 读数位数 | 4 ½位 | |||||||||
| 电阻测量范围 | 1uΩ～2MΩ | |||||||||
| 电阻量程 | 20mΩ |
200mΩ |
2Ω |
20Ω |
200Ω |
2kΩ |
20kΩ |
200kΩ |
2MΩ |
|
| 电流 | 1A |
1A |
100mA |
10mA |
1mA |
100uA |
10uA |
1uA |
||
| 测量基本准确度 | 0.1% | 0.05% |
0.2% |
|||||||
| 电阻测量时间 | FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms | |||||||||
| 温度测量时间 | 100±10ms | |||||||||
| 测试端配置 | 四端 | |||||||||
| 低电压测量 | 开路电压：≤ 40mV ，有效量程：2Ω, 20Ω, 200Ω, 2kΩ | |||||||||
| 热电势消除 | √ | |||||||||
| 统计功能 | 平均值、大值、小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） | |||||||||
| 测量设置参数保存 | 30组 | |||||||||
|
温度测量 |
传感器：PT500 -10.0℃-99.9℃ | |||||||||
| 模拟输入：0V-2V | ||||||||||
| 显示：-99.9℃-999.9℃ | ||||||||||
| 其他功能 | 温度补偿功能，温度转换功能 | |||||||||
|
比较器 |
信号输出 | HI/IN/LO | ||||||||
| 讯响 | 鸣叫模式：OFF，IN，HI/LO | |||||||||
| 限设置方式 | 3档，值上/下限，百分比上下限+标称值 | |||||||||

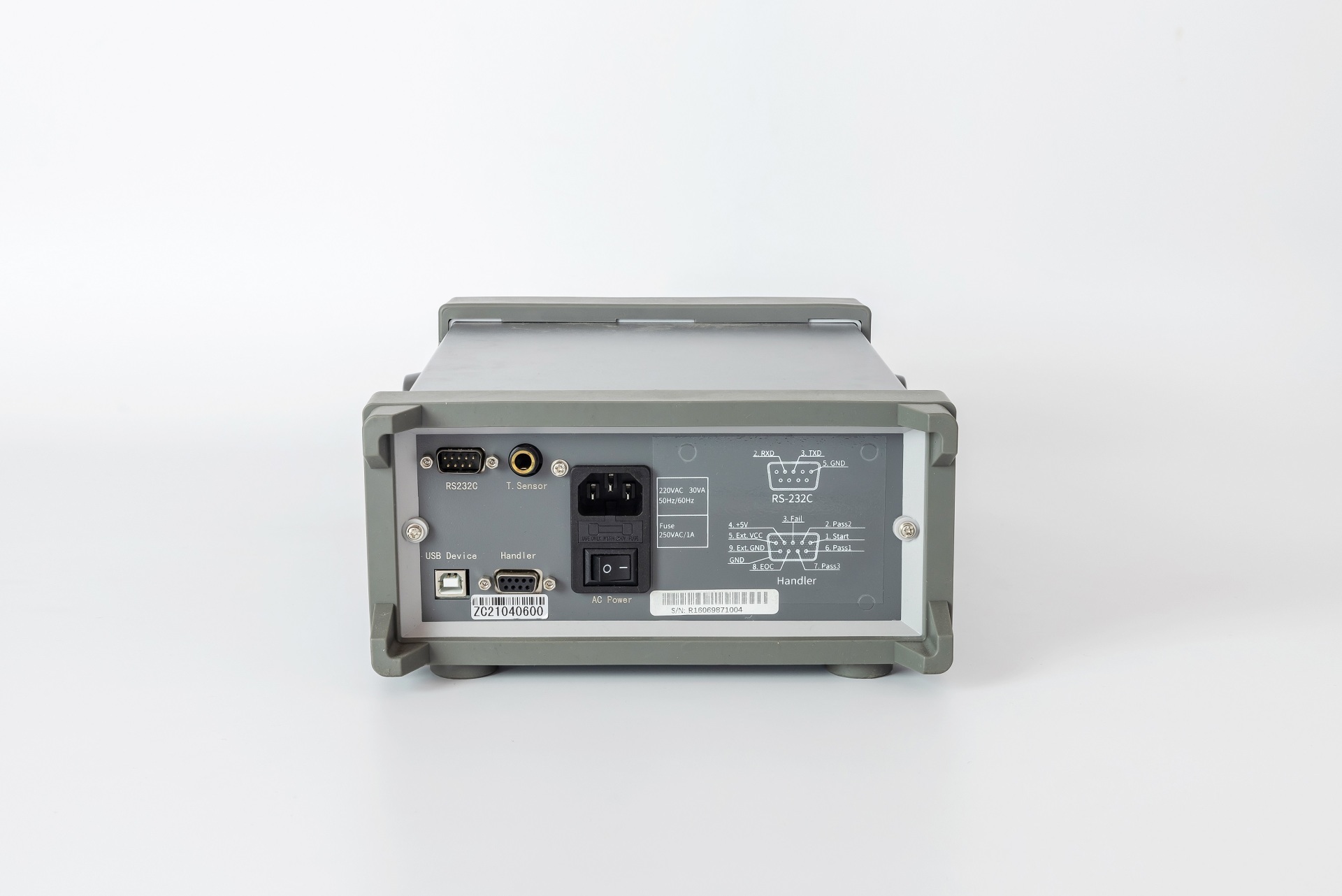

| 接口配置 | USB DEVICE、USB HOST、RS232C、HANDLER | |||||||||
