性能特点
- 4.3寸24位真彩色液晶屏，480x272分辨率
- 线性设计、高速高精度(1ms/0.1mV/0.01mA)
- 高精度高稳定性、低涟波、低噪声、较快电压上升沿

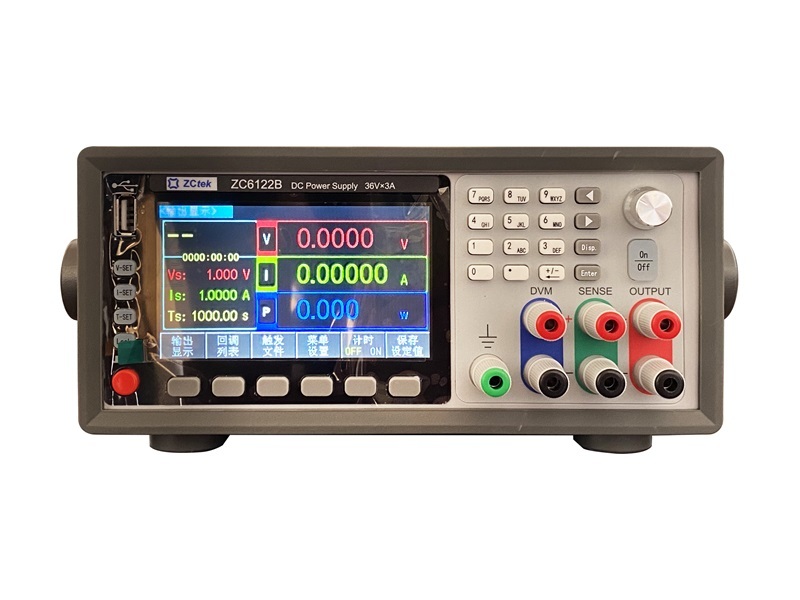

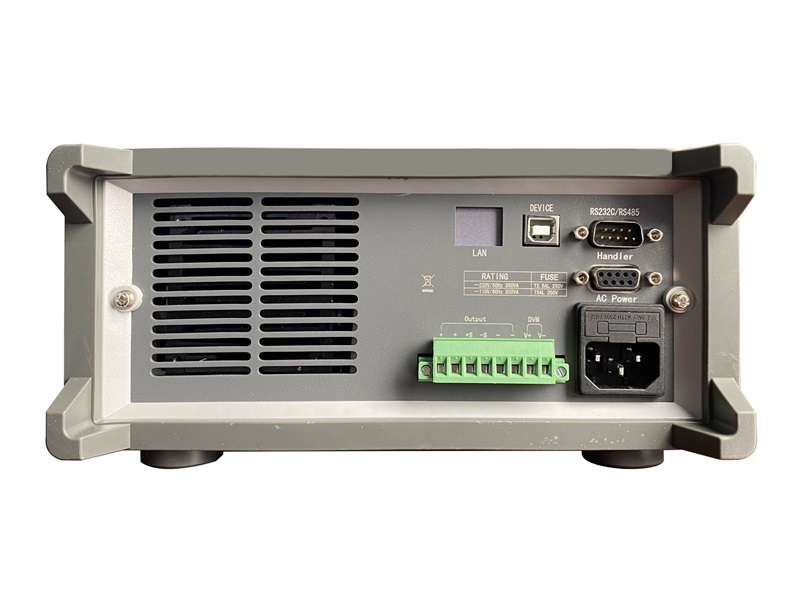

- 1/2 2U超小体积，前后面板(四端)输出与采样端
- 电压测试(DVM，5 1/2数字电压表0-80V)，电阻测试(0-1kQ)
- 可集成8路温度测试模块(支持K、T、J、N、E、S、R、B多种热电偶)
- 清新简洁系统设置、中英文操作界面
- 强大的编程能力，1000组设置状态记忆保存和调用
- 提供List模式，20个触发文件、每个文件可以多达1000种测试系列，编程循环输出
- 定时输出：时间(0.01-9999.99s)
- 灵活方便的电压、电流、时间设置方式(旋钮或数字键盘)
- 远程量测端子，补偿线上压降
- 测量结果数据可用U盘保存
- 截屏功能，数据记录和参数保存功能
- 可通过USB HOST升级仪器固件程序
- Handler接口用于联机操作智能温控风扇、降低使用噪声
- 过电压、过电流、过温度保护
应用范围
- 研发与设计验证通用测试
- 生产线工作台常规测试、维修
- 自动化设备集成测试
- 太阳能光伏模拟测试
- 新能源汽车模拟测试
- 半导体器件测试
- 教学实验室
技术参数
| 型号 | ZC6121B | ZC6122B | ZC6123B | ZC6131B | ZC6132B | ZC6133B | ||
| 额定输出 | 电压 | 0-20V | 0-36V | 0-80V | 0-20V | 0-36V | 0-80V | |
| 电流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | ||
| 功率 | 100W | 108W | 120W | 200W | 216W | 240W | ||
| 负载调整率
±(%输出+偏置) |
电压 | ≤0.01%+2mV | ||||||
| 电流 | ≤0.05%+1.5mA | |||||||
| 电源调整率
±(%输出+偏置) |
电压 | ≤0.01% +1mV | ||||||
| 电流 | ≤0.05%+1mA | |||||||
| 编程分辨率 | 电压 | 1mV | ||||||
| 电流 | 0.1mA | |||||||
| 回读分辨率 | 电压 | 0.1mV | ||||||
| 电流 | 0.01mA | |||||||
| 年精度(25±5℃℃)
±(%读数+偏置) |
编程 | 电压 | ≤0.03% + 3mV | |||||
| 电流 | ≤0.05% + 2mA | |||||||
| 回读 | 电压 | ≤0.02% + 3mV | ||||||
| 电流 | ≤0.05% + 2mA | ≤0.05% + 2.5mA | ||||||
| 纹波与噪声(20Hz-) | 差模电压 | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||
| 差模电流 | ≤3mArms | ≤4mArms | ||||||
| 瞬态响应(50%-100% LOAD)
恢复到75mv以内的时间 |
<200us | |||||||
| 上升时间(10%-90%) 下降时间(90%-10%) |
<20ms | |||||||
| <200ms | <250ms | <150ms | <200ms | <250ms | <150ms | |||
| 过压保护 | 范围(典型值) | 1-19V | 1-35V | 1-79V | 1-19V | 1-35V | 1-79V | |
| 精度(典型值) | ±(设定值*0.5%+0.5V) | |||||||
| 响应时间(典型值) | <10ms | |||||||
| DVM(DC) | 显示值精度 | ±0.05%+10mv | ||||||
| 显示分辨率 | 1mv | |||||||
| 输入差模电压范围 | 0-80Vpk | |||||||
| 输入共模电压范围 | 0-80Vpk | |||||||
| 计时器 | 0.1-99999.9s | |||||||
| 触发输出 | 20组触发输出。每组1000个步骤，1000组设定记忆 | |||||||
标配RS232/RS485 USB HOST USB DEVICE
选配GPIB LAN HANDLER温度测试模块
注：支持SCPI和MODBUS协议
上架体积(mm)：215(W)x88(H)x400(D)
外形体积 (mm)：235(W)x105(H)x430(D)
净重：8Kg
