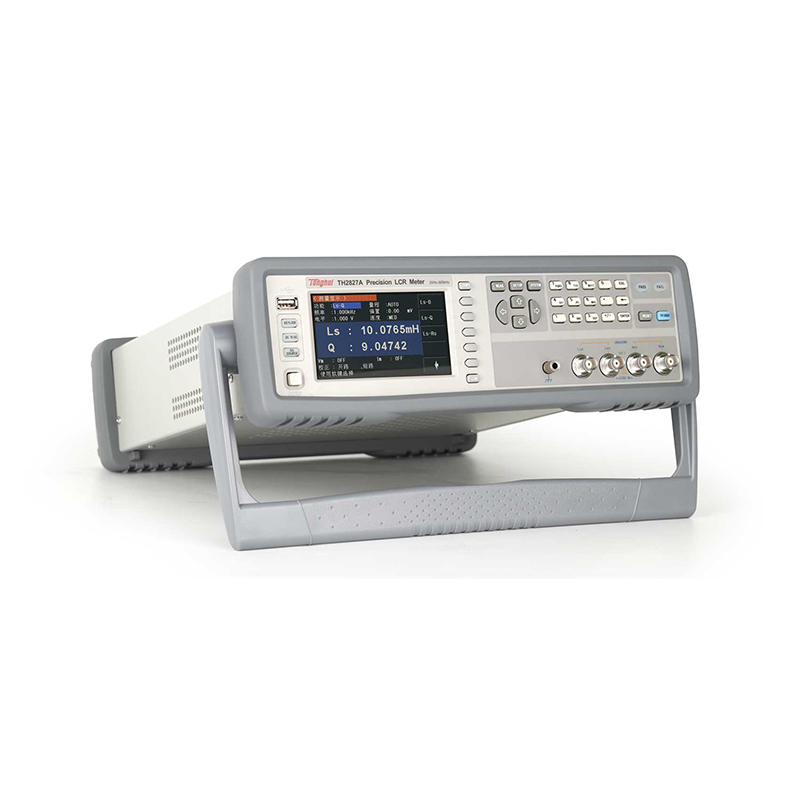

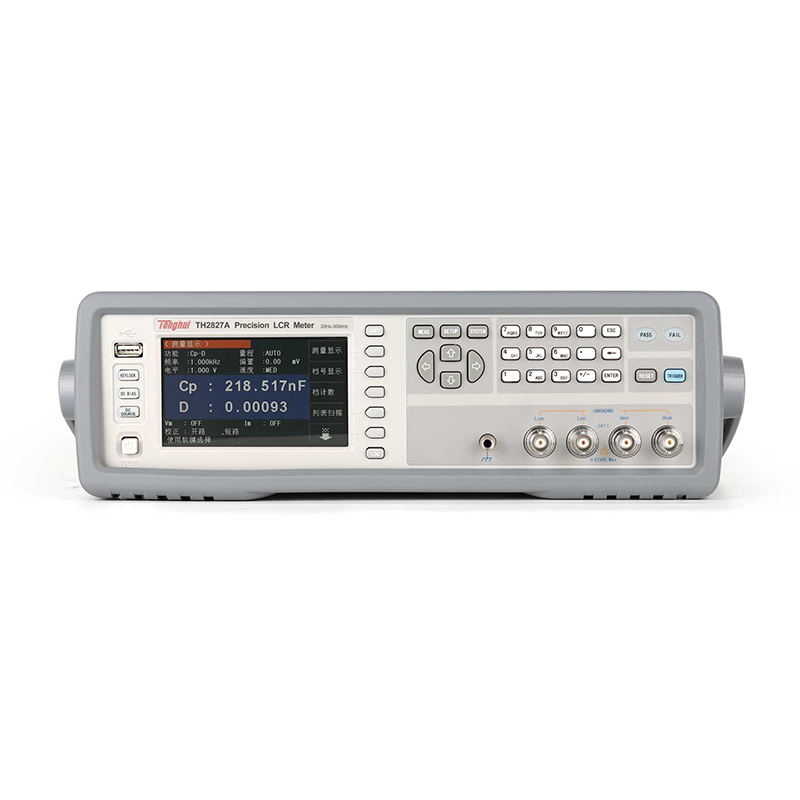

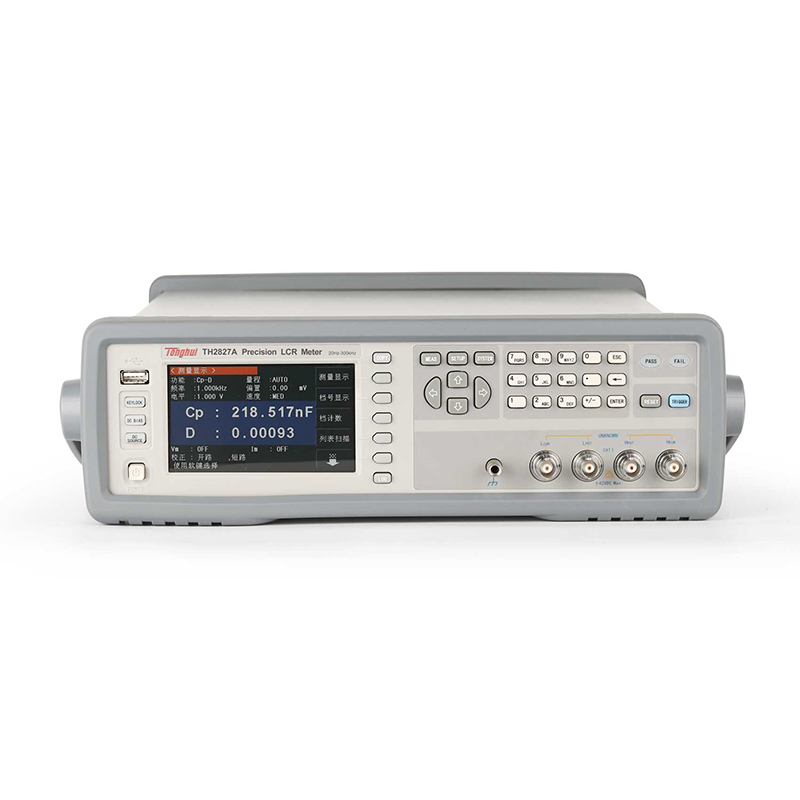

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
功能特点：

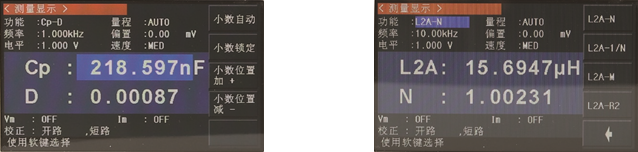

A.功能与界面
该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。
B.材料介电常数测试
TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

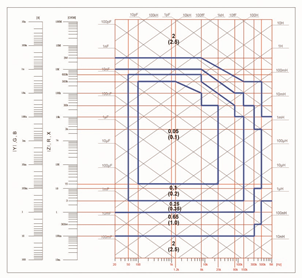

基本准确度因子曲线：
注：测试信号电平：0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，
下部数值（括号中的数值）适用于快速。
| 型号 | TH2827A | TH2827C | ||
| 显示器 | 4.3 TFT LCD显示器480×272 | |||
| 测试信号 | 频率 | 20Hz - 300kHz  20Hz - 1MHz |
||
| 最小分辨率 | 10mHz，4位频率输入 | |||
| 准确度 | 0.01% | |||
| AC 电平 | 测试信号电压范围 | 5mV - 2Vrms | ||
| 电压最小分辨率 | 100μV，3位输入 | |||
| 准确度测试信号 | ALC ON | 10% x设定电压 + 2mV | ||
| ALC OFF | 6% x设定电压 + 2mV | |||
| 电流范围 | 100μA - 20mA | |||
| 电流最小分辨率 | 1μA，3位输入 | |||
| 准确度 | ALC ON | 10% x设定电流 + 20μA | ||
| ALC OFF | 6% x设定电压 + 20μA | |||
| DC 偏置电压源 | 电压 / 电流范围 | 0V - ±5V / 0mA - ±50mA | ||
| 分辨率 | 0.5mV / 5μA | |||
| 电压准确度 | 1% x设定电压 + 5mV | |||
| ISO ON | 用于电感、变压器加偏置测试 | |||
| AC源内阻 | ISO ON | 100Ω | ||
| ISO OFF | 30Ω、50Ω、100Ω可选 | |||
| DCR源内阻 | 30Ω、50Ω、100Ω可选 | |||
| LCR测试参数 | |Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC | |||
| 测试页面参数显示 | 一组主、副参数；10点列表扫描 | |||
| 变压器测试参数 | L1初级电感、L2次级电感、DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N | |||
| 基本测量准确度 | LCR测试参数 | 0.05% | ||
| 校准条件 | 预热时间：≥30分钟；环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms；清“0”：
OPEN、SHORT后；测试电缆长度：0 m |
|||
| 测量时间(≥10 kHz) | 快速: 9 ms 中速: 67 ms 慢速: 187 ms，另加显示字符刷新时间 | |||
| LCR参数显示范围 | | Z | , R , X, DCR | 0.00001Ω - 99.9999MΩ | ||
| |Y|, G, B | 0.00001μs - 99.9999s | |||
| C | 0.00001pF - 9.99999F | |||
| L | 0.00001μH - 99.9999kH | |||
| D | 0.00001 - 9.99999 | |||
| Q | 0.00001 - 99999.9 | |||
| θ (DEG) | -179.999o - 179.999o | |||
| θ (RAD) | -3.14159 - 3.14159 | |||
| Δ% | -999.999% - 999.999% | |||
| 等效电路 | 串联, 并联 | |||
| 量程方式 | 自动, 保持 | |||
| 触发方式 | 内部, 手动, 外部, 总线 | |||
| 平均次数 | 1 - 256 | |||
| 校准功能 | 开路, 短路全频、点频校准，负载校准 | |||
| 数学运算 | 直读, ΔABS, Δ% | |||
| 延时时间设定 | 0 - 999, 最小分辨率100us | |||
| 比较器功能 | 10档分选，BIN1 - BIN9、NG、AUX | |||
| 档计数功能 | ||||
| PASS、FAIL前面板LED显示 | ||||
| 列表扫描 | ·201点列表扫描
·可单独对频率、AC电压/电流、 内/外DC偏置电压/电流进行列表扫描测试 ·前10个扫描点可单独分选 |
|||
| 内部非易失性存储器 | 40组LCRZ仪器设定文件记忆 | |||
| 外部USB存储器 | GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储 | |||

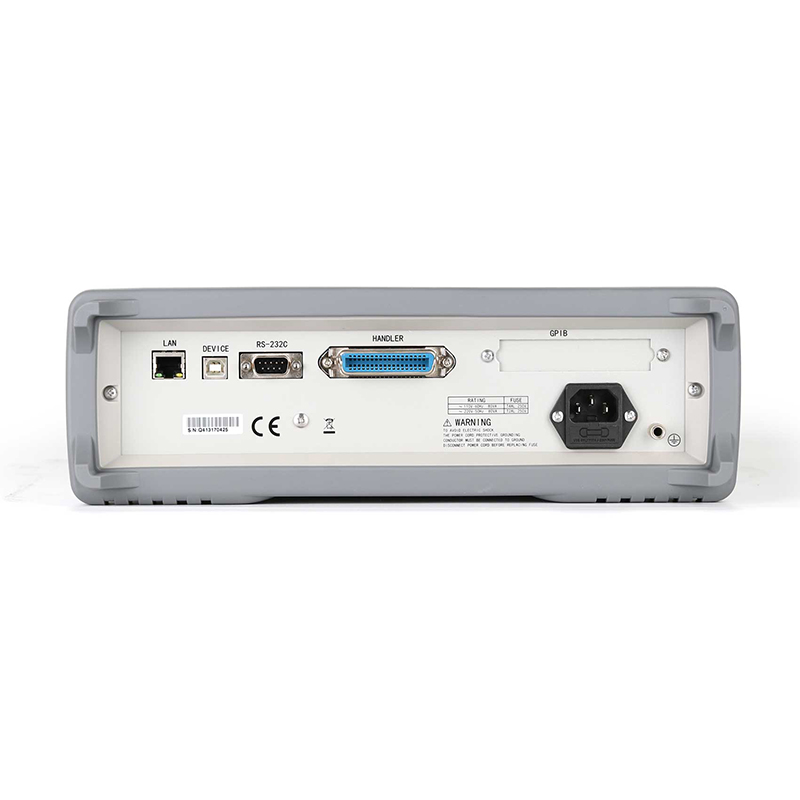

| 接口 | I/O接口 | HANDLER，从仪器后面板输出 | ||
| 串行通讯接口 | USB、RS232C | |||
| 并行通讯接口 | GPIB接口（选件） | |||
| 网络接口 | LAN | |||
| 存储器接口 | USB HOST（前面板） | |||
■ 测试频率:20Hz-300kHz，分辨率：10mHz
■ 基本精度:0.05%
■ 测试速度:最快13ms/次
■ 变压器参数测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 201点列表扫描测试功能
■ 电压或电流的自动电平调整（ALC）功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面
■ RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
■ 液晶单元:
介电常数、弹性常数等C-V特性
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 变压器测试夹具 | TH26038 | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS | ||||
