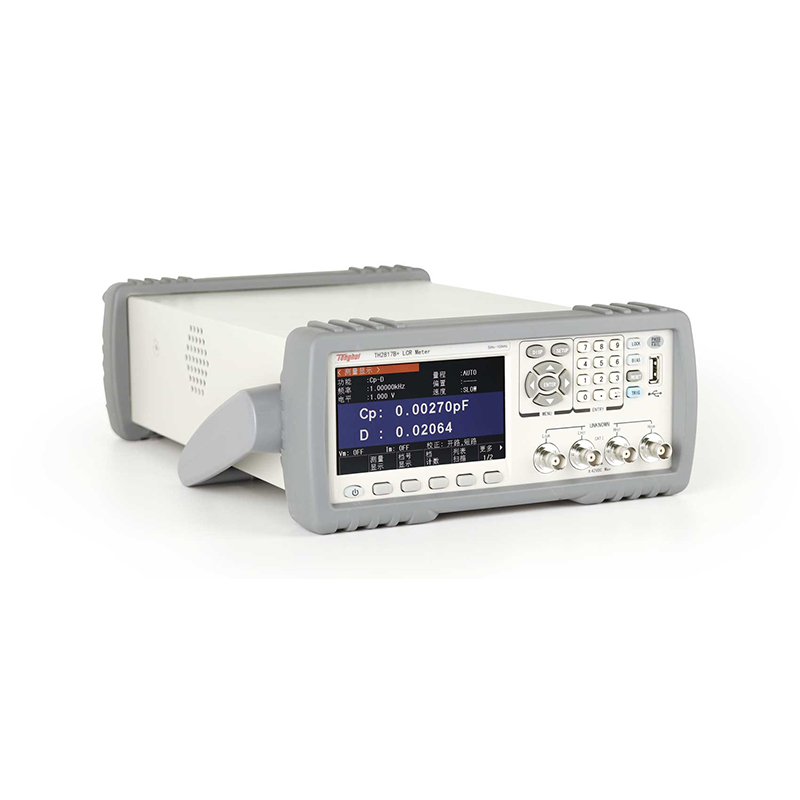

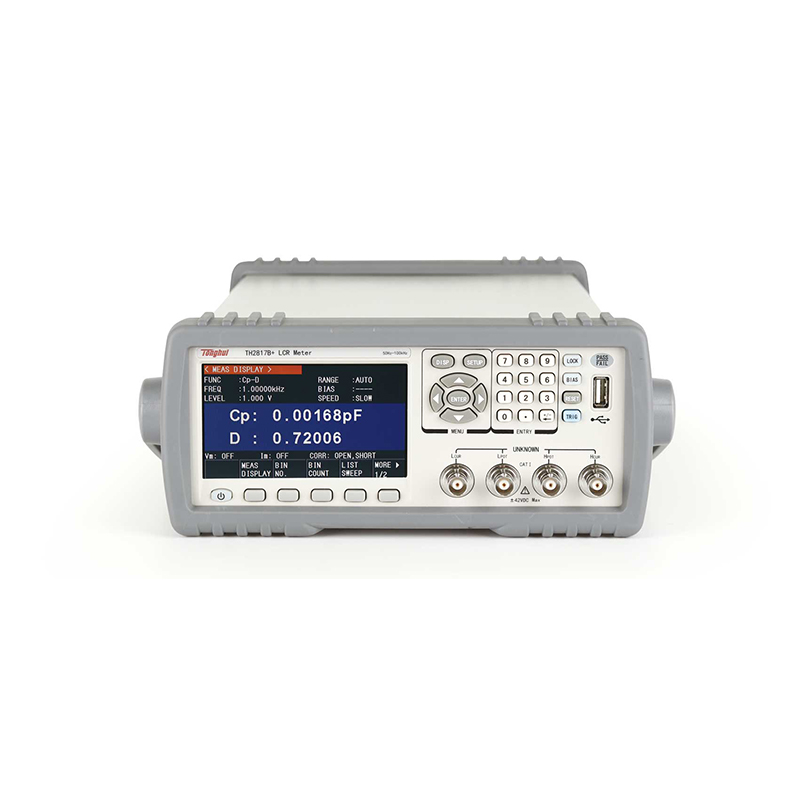

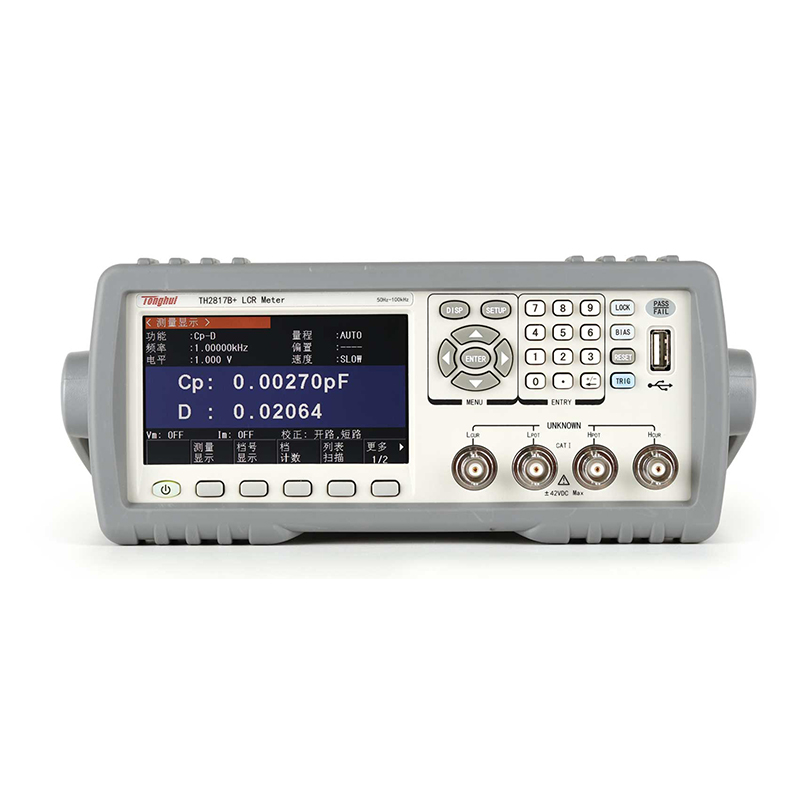

TH2817B+ 紧凑型LCR数字电桥
| 型号 | TH2810B+ | TH2817B+ | ||
| 显示器 | 4.3寸TFT LCD | |||
| 读数 | 6位读数分辨率 | |||
| 测试参数 | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | |||
| 基本准确度 | 0.1% | |||
| 等效方式 | 串联,并联 | |||
| 量程方式 | 自动,保持 | |||
| 触发方式 | 内部,外部,手动,总线 | 内部,外部,手动 | ||
| 测量速度 | 快速:19ms，中速:83ms，慢速:333ms | |||
| 清零功能 | 开路，短路，负载 | |||
| 测试端配置 | 5端 | |||
| 测试信号频率 | 100Hz,120Hz,1kHz,10kHz | 50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz | ||
| 输出阻抗 | 10 Ω 、100 Ω | |||
| AC测试信号电平 | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms | |||
| LCR参数显示范围 | |Z|,R,X | 0.00001Ω - 99.9999MΩ | ||
| C | 0.00001pF - 9.99999F | |||
| L | 0.00001uH - 99.9999KH | |||
| D | 0.00001 - 9.99999 | |||
| Q | 0.00001 - 99999.9 | |||
| △% | -999.999% - 999.999% | |||
| θr | -3.14159 - 3.14159 | |||
| θd | -179.999 - 179.999 | |||
| 平均次数 | 1-255 | |||
| 数学运算 | 直读，△ABS，△% | |||
| 触发延时 | 0 - 60.000s，1ms步进 | |||
| 步进延时 | 0 - 60.000s，1ms步进 | |||
| 列表扫描 | 10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试 | |||
| 比较器功能 | 10档分选，BIN1-BIN9,NG,AUX | |||
| 档计数功能 | ||||
| PASS，FALL前面板LED显示 | ||||
| 内部非易失性存储器 | 40组LCRZ仪器设定文件 | |||
| 外部USB存储器 | 仪器设定文件，CSV数据文件 | |||
| 接口 | 控制接口 | HANDLER | ||
| 通讯接口 | USB HOST，RS232C，RS485（选件） | |||
| 存储接口 | USB DEVICE | |||
| 双频测试 | 任意两点频率可选 | |||
| V/I监视 | 有 | |||
| 上架体积（mm） | 215(W)x88(H)x335(D) | |||
| 外形体积（mm） | 235(W)x105(H)x360(D) | |||
| 重量 | 3.6kg | |||
■ 测试频率：50Hz-100kHz，分辨率：11频点
■ 基本精度：0.1%
■ 测试速度：最快19ms，支持低频高速:TX4+3ms
■ 10档分选，前面板LED显示
■ 100组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 10点列表扫描,支持多频测试分选
■ 超低信号源输出失调 (<100μV），满足大电感共模扼流圈、电感测试需求
■ 超强抗冲击保护能力
■ 开机状态锁按键
■ 空夹具判断
■ 数据记录功能
■ 截屏功能、接口功能、时序、触发延时等更完整
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 中英文可选操作界面
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组
■ 其他元件：
印制电路板、继电器、开关、电缆、电池等的阻抗评估 件和网络元件等的阻抗参数评估
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 夹具 | TH26048A | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 带盒贴片测试线 | TH26029B | ||||
