| 型号 | TH2638 | TH2638A | TH2638B | TH2638C | ||||
| 测试信号参数 | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs、Cs-Rs-Ls | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | |||||
| 测试信号 | ||||||||
| 频率 | 允许频率 | 100Hz、120Hz、1kHz、10kHz、100kHz、1MHz、
1MHz±1%、1MHz±2% |
100Hz、120Hz、1kHz、10kHz、40kHz、100kHz | 100Hz、120Hz、1kHz、10kHz | 100Hz、120Hz、1kHz | |||
| 精度 | ±0.02% | |||||||
| 电平 | 范围 | 0.1V-1V | ||||||
| 分辨率 | 0.01V | |||||||
| 精度 | ±5% | |||||||
| 输出方式 | 连续或同步 | |||||||
| 信号源延时 | 范围 | 0-1s | ||||||
| 分辨率 | 0.1ms | |||||||
| 输出阻抗 | 100Hz
120Hz |
SLC OFF | 量程 | ≥220μF | 1.5Ω | |||
| SLC ON | 量程 | ≥220μF | 0.3Ω | |||||
| 量程 | 10nF-100μF | 10Ω | ||||||
| 1kHz | SLC OFF | 量程 | ≥22μF | 1.5Ω | ||||
| 量程 | ≥22μF | 0.3Ω | ||||||
| SLC ON | 量程 | 220nF-10μF | 0.3Ω | |||||
| 量程 | 100pF-100nF | 10Ω | ||||||
| 10kHz | 量程 | ≥2.2μF | 1.5Ω | ------ | ||||
| 量程 | 100pF-1μF | 10Ω | ------ | |||||
| 40kHz | ------ | 10Ω | ------ | ------ | ||||
| 100kHz | 10Ω | ------ | ------ | |||||
| 1MHz | 10Ω | ------ | ------ | ------ | ||||
| 测试速度 | 五档测试速度选择：1、2、4、6、8 | |||||||
| 最快测量速度 | 100Hz/
120Hz |
11ms | ||||||
| 1kHz
10kHz |
3.3ms | |||||||
| 40kHz | ------ | 3ms | ------ | ------ | ||||
| 100kHz | 2.5ms | ------ | ------ | |||||
| 1MHz | 2.3ms | ------ | ------ | ------ | ||||
| 测试量程方式 | 自动、保持 | |||||||
| 平均次数 | 1-256 | |||||||
| 触发方式 | 内部、手动、外部、总线 | 内部、手动、外部（除SCANER）、总线（除GPIB） | ||||||
| 触发延时时间 | 范围 | 0-1s | ||||||
| 分辨率 | 0.1ms | |||||||
| 测量显示范围 | ||||||||
| 参数 | Cs、Cp | ±1.000000aF - 999.9999EF | ||||||
| D | ±0.000001 - 9.999999 | |||||||
| Q | ±0.01 - 99999.99 | |||||||
| Rs、Rp | ±1.000000aΩ - 999.9999EΩ | |||||||
| G | ±1.000000aS - 999.9999ES | |||||||
| Δ% | ±0.0001% - 999.9999% | |||||||
| 基本测量准确度 | C:0.07%, D:0.0005 | |||||||
| 显示方式 | 浮动/固定小数点显示、ΔABS、Δ% | |||||||
| 列表扫描 | 10点列表扫描，可对频率、电压进行扫描 | |||||||
| 比较器功能 | 11档：BIN1-BIN9、OUT_OF_BIN、AUX_BIN | |||||||

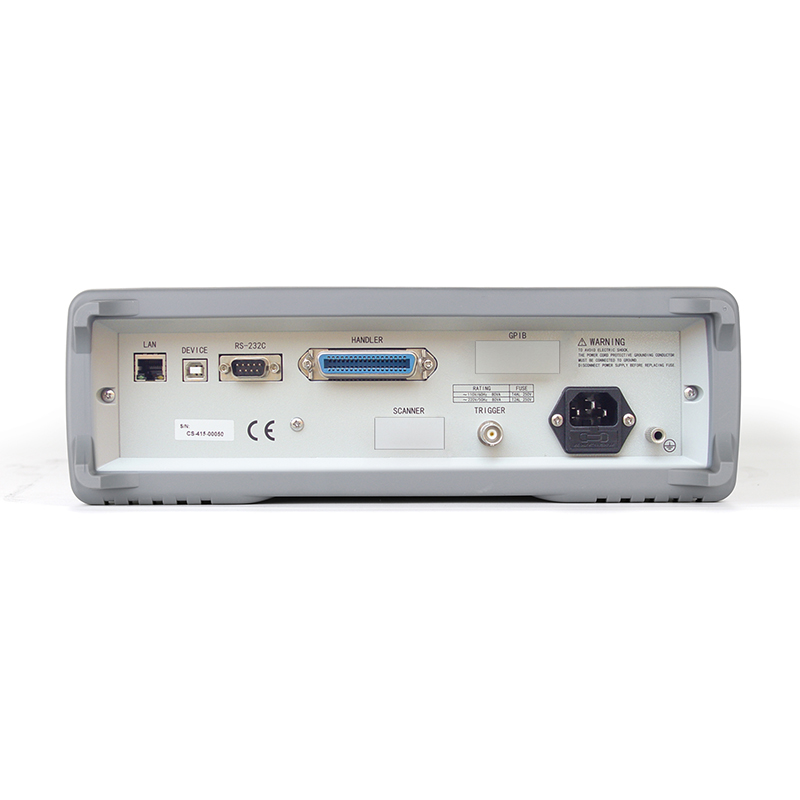

| 接口 | RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER | RS232C、LAN、USB HOST、USB DEVICE、HANDLER | ||||||
| 内部存储 | 40个仪器设定文件 | |||||||
| 外部USB存储 | ·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器 | |||||||
| 一般技术指标 | ||||||||
| 温度、湿度、海拔
（操作环境） |
0℃ - 45℃，15% - 85% RH (≤40℃，无冷凝)，0 - 2000m | |||||||
| 供电电源 | 电压 | 90VAC - 264VAC | ||||||
| 频率 | 47Hz - 63Hz | |||||||
| 功耗 | 最大150VA | |||||||
| 温度、湿度、海拔（存储环境） | -20℃ - 70℃，0 - 90% RH (≤65℃，无冷凝)，0 - 4572m | |||||||
注：1. 1MHz时包含1MHz±1%，1MHz±2% 2. a：1e-18，E：1e18
| 型号 | TH2638 | TH2638A | TH2638B | TH2638C | ||||
| 测试信号参数 | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs、Cs-Rs-Ls | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | |||||
| 测试信号 | ||||||||
| 频率 | 允许频率 | 100Hz、120Hz、1kHz、10kHz、100kHz、1MHz、
1MHz±1%、1MHz±2% |
100Hz、120Hz、1kHz、10kHz、40kHz、100kHz | 100Hz、120Hz、1kHz、10kHz | 100Hz、120Hz、1kHz | |||
| 精度 | ±0.02% | |||||||
| 电平 | 范围 | 0.1V-1V | ||||||
| 分辨率 | 0.01V | |||||||
| 精度 | ±5% | |||||||
| 输出方式 | 连续或同步 | |||||||
| 信号源延时 | 范围 | 0-1s | ||||||
| 分辨率 | 0.1ms | |||||||
| 输出阻抗 | 100Hz
120Hz |
SLC OFF | 量程 | ≥220μF | 1.5Ω | |||
| SLC ON | 量程 | ≥220μF | 0.3Ω | |||||
| 量程 | 10nF-100μF | 10Ω | ||||||
| 1kHz | SLC OFF | 量程 | ≥22μF | 1.5Ω | ||||
| 量程 | ≥22μF | 0.3Ω | ||||||
| SLC ON | 量程 | 220nF-10μF | 0.3Ω | |||||
| 量程 | 100pF-100nF | 10Ω | ||||||
| 10kHz | 量程 | ≥2.2μF | 1.5Ω | ------ | ||||
| 量程 | 100pF-1μF | 10Ω | ------ | |||||
| 40kHz | ------ | 10Ω | ------ | ------ | ||||
| 100kHz | 10Ω | ------ | ------ | |||||
| 1MHz | 10Ω | ------ | ------ | ------ | ||||
| 测试速度 | 五档测试速度选择：1、2、4、6、8 | |||||||
| 最快测量速度 | 100Hz/
120Hz |
11ms | ||||||
| 1kHz
10kHz |
3.3ms | |||||||
| 40kHz | ------ | 3ms | ------ | ------ | ||||
| 100kHz | 2.5ms | ------ | ------ | |||||
| 1MHz | 2.3ms | ------ | ------ | ------ | ||||
| 测试量程方式 | 自动、保持 | |||||||
| 平均次数 | 1-256 | |||||||
| 触发方式 | 内部、手动、外部、总线 | 内部、手动、外部（除SCANER）、总线（除GPIB） | ||||||
| 触发延时时间 | 范围 | 0-1s | ||||||
| 分辨率 | 0.1ms | |||||||
| 测量显示范围 | ||||||||
| 参数 | Cs、Cp | ±1.000000aF - 999.9999EF | ||||||
| D | ±0.000001 - 9.999999 | |||||||
| Q | ±0.01 - 99999.99 | |||||||
| Rs、Rp | ±1.000000aΩ - 999.9999EΩ | |||||||
| G | ±1.000000aS - 999.9999ES | |||||||
| Δ% | ±0.0001% - 999.9999% | |||||||
| 基本测量准确度 | C:0.07%, D:0.0005 | |||||||
| 显示方式 | 浮动/固定小数点显示、ΔABS、Δ% | |||||||
| 列表扫描 | 10点列表扫描，可对频率、电压进行扫描 | |||||||
| 比较器功能 | 11档：BIN1-BIN9、OUT_OF_BIN、AUX_BIN | |||||||
| 接口 | RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER | RS232C、LAN、USB HOST、USB DEVICE、HANDLER | ||||||
| 内部存储 | 40个仪器设定文件 | |||||||
| 外部USB存储 | ·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器 | |||||||
| 一般技术指标 | ||||||||
| 温度、湿度、海拔
（操作环境） |
0℃ - 45℃，15% - 85% RH (≤40℃，无冷凝)，0 - 2000m | |||||||
| 供电电源 | 电压 | 90VAC - 264VAC | ||||||
| 频率 | 47Hz - 63Hz | |||||||
| 功耗 | 最大150VA | |||||||
| 温度、湿度、海拔（存储环境） | -20℃ - 70℃，0 - 90% RH (≤65℃，无冷凝)，0 - 4572m | |||||||
注：1. 1MHz时包含1MHz±1%，1MHz±2% 2. a：1e-18，E：1e18
■ 测试频率：100Hz、120Hz、1kHz、10kHz
■ 测试电容基本精度±0.07%，损耗因数：±0.0005
■ 最高测试速度：2.3ms/次，并有五档速度选择

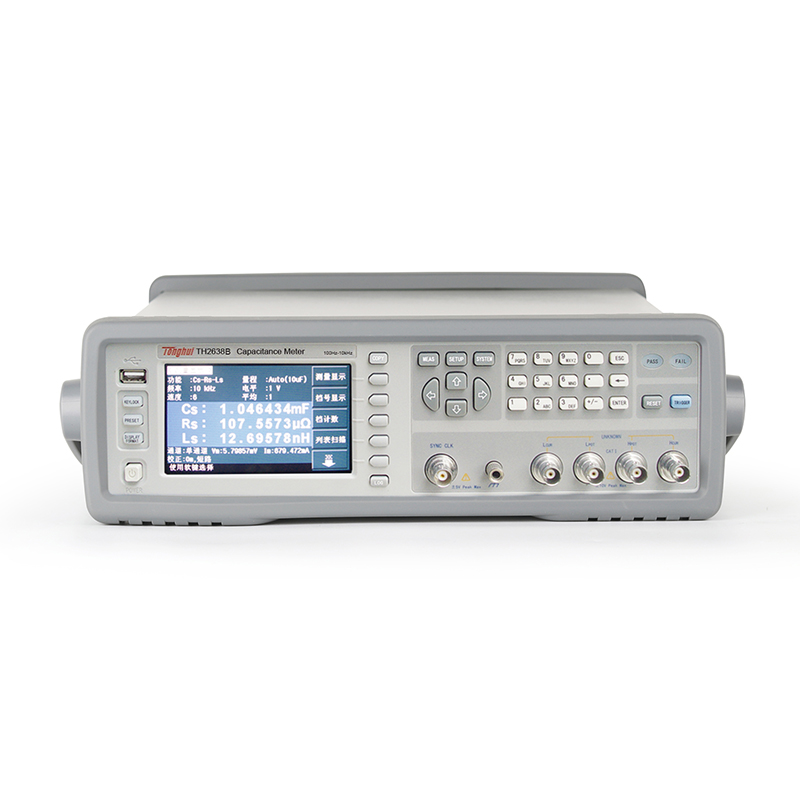

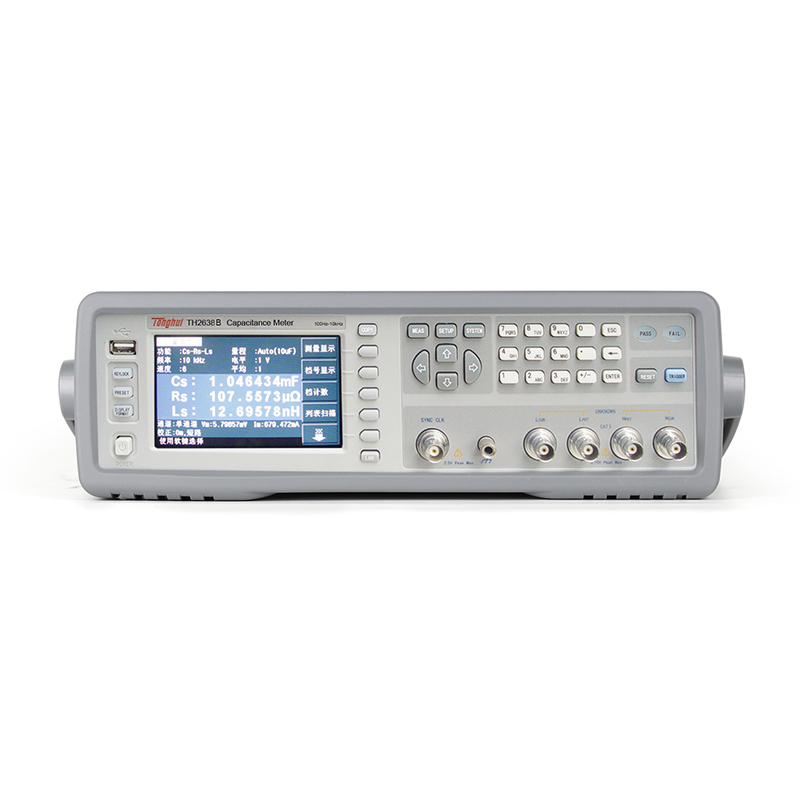

■ 4.3寸TFT液晶显示，中英文可选操作界面
■ 低阻抗测试，信号电平补偿功能
■ 测量数据可直接保存到U盘
■ 截屏保存到U盘
■ 接触检查功能
■ 同步信号源
- 电解电容器高速高精度测试
- DC-Link电容器高速高精度测试
- 陶瓷电容器高速高精度测试
- 薄膜电容器高速高精度测试
- 各种电容器生产线高速测试
- 高速自动化生产线集成测试
- 半导体、器件、材料分布电容测试
- 其他各种电容器......
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端带卡夹具 | TH26005C | ||||
| 短路片 | TH26010 | ||||
| 测试夹具 | TH26078 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具(片式) | TH26007A | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 夹具 | TH26047 | ||||
| 测试夹具 | TH26062 | ||||
| 测试夹具 | TH26063 | ||||
| 高频贴片夹具 | TH26108C | ||||
| 电介质测试夹具 | TH26077 | ||||
