■ 适用于绝大多数应用

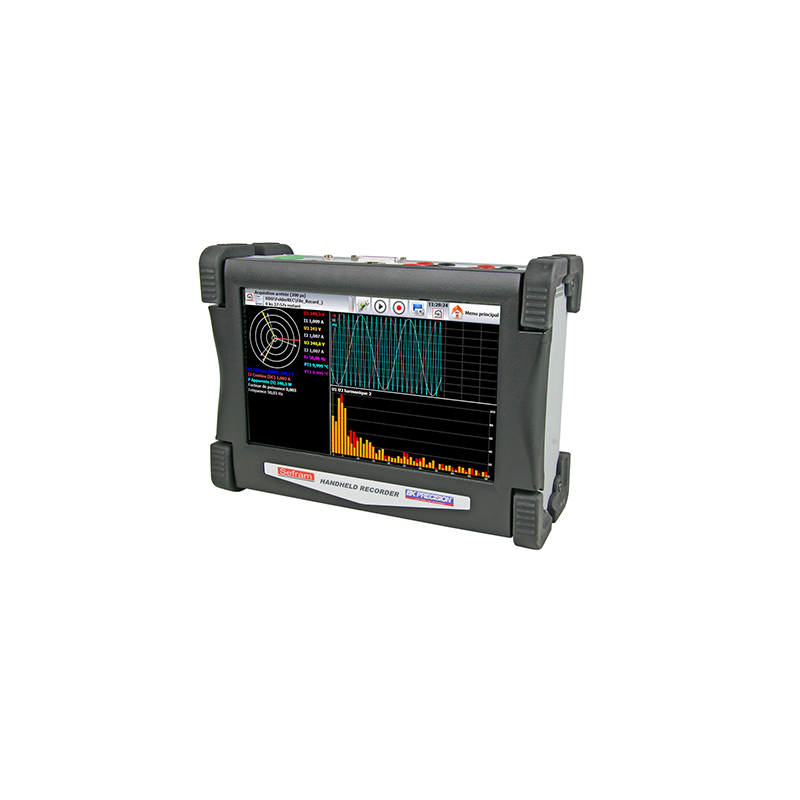

全新DAS30 / 50 / 60 系列数据记录仪的设计满足了绝大多数工业应用程序的要求(IEC标准61010, 第三类测量标准600V)。你可以从内存中直接查看你的测试数据，也可以将数据直接储存到USB中。使用Sefram软件，你可以轻松将数据导入电脑中。
■ 通用输入
全新DAS30/50/60 数据记录仪提供通用输入接口，为所有信号源提供了便利：
- 电压范围从1mV 到1000V 直流或425Vrms
- 温度(热电偶) 和Pt100/Pt1000*
- 计数, 频率
- 电流(分流器可选)
■ 简单易用
全新的用户操作界面与超大的触摸屏使这台便携式的DAS数据记录仪在很多数据记录软件上都便于使用，并且可以很方便的传输数据。
■ 选配
- 110mm 热敏打印机模块：你可以在Sefram DAS30/50/60上安装一个热敏打印机模块(110 mm 宽, 10 m长的热敏纸卷).Pt100/Pt1000
- Pt100/Pt1000 板：这个板标配于DAS60，对于DAS30/50是选配。它增加了两个通道，有2线、3线或4线设置，专门用于Pt100/Pt1000铂金电阻测量。使用20-bit模拟到数字的转换接口，这个板可以提供精度与分辨率非常高的温度测试数据。
| 规格 – 通用输入 | |
| 通道数量 : | 2 (DAS30), 4 (DAS50), 6 (DAS60) |
| 电压 | |
| 带宽 : | 100 kHz |
| 直流电压范围 : | 1 mV - 1000 V |
| 最大输入电压 : | ± 500 VDC or 440 VAC |
| 最大补偿 : | ± 5 量程 (最大 ± 500 V) |
| 精度 : | ± 0,1% of range ; ± 10µV / ± 0,1% 补偿 |
| 真有效值（ TRMS）AC+DC 量程 : | 200 mV - 424 V |
| 带宽 (- 3 dB) : | 5 Hz - 500 Hz |
| 响应时间 : | 100 ms 标准 (40 ms - 50 Hz) |
| 波峰因数: | 2.2 & 600 V 峰值电压 |
| 频率 | |
| 灵敏度 : | 100 mV rms min. |
| 工作周期 : | 10% min. |
| 频率范围 : | 0.1 Hz - 100 kHz |
| 基本精度 | 0.02% 满量程 |
| 温度 | |
| 传感器 | 范围 |
| Couple J | -210°C - 1200°C |
| Couple K | -250°C - 1370°C |
| Couple T | -200°C - 400°C |
| Couple S | -50°C - 1760°C |
| Couple B | 200°C - 1820°C |
| Couple E | -250°C - 1000°C |
| Couple N | -250°C - 1300°C |
| Couple C | 0°C - 2320°C |
| Couple L | -200°C - 900°C |
| 能量分析函数 | |
| 网络： | 单相，2 相，3相 |
| 显示 | 菲涅尔图，示波器，数据 |
| 测量 | 平均值，RMS，峰值，峰值系数，电压和电流的THD和DF，有功功率，无功功率，视在功率，功率因数(cos ϕ) |
| 谐波 | 计算50次谐波 |
| 取样 | |
| 分辨率： | 14bit |
| 取样速度 | 每个通道最高1M/s |
| 存储长度 | 每段落32M字，最多128段落 |
| 触发 | 正沿，负沿，逻辑输入，延迟，Go No Go |
| 带宽 | |
| 带宽（-3dB）） | |
| 范围 | >1V：100kHz |
| 范围 | >50mV：50kHz |
| 范围 | 5mV：20kHz |
| 内置模拟滤波器 | 10kHz,1kHz,100Hz,10Hz |
| 斜率 | 40dB每格 |
| 可编程数字滤波器 | 10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz |
| 斜率 | <1V：>20MΩ
≥1V：>1MΩ |
| 最大输入电压 | 一个通道与地线间± 500VAC |
| 单通道两个终端间 | ± 500VAC |
| 通道与地线隔离 | |
| 逻辑输入 | |
| 通道： | 16 |
| TTL – 最大电压 | 24V |
| 取样速度 | 与模拟输入取样速度相同 |
| 传感器供电 | 9-15V |
| 报警2 | A&B 0-5V 输出 |
| PT100/PT1000* 输入(DAS30/50工厂选配) | |
| 通道数量： | 2 |
| 电流 | Pt100：1mA，Pt1000：100μA |
| 分辨率 | 与模拟输入取样速度相同 |
| 传感器供电 | 20bit |
| 温度范围 | -200°C - +850°C |
| 测量 | 2线，3线，4线 |
| 20°C时精度 | ±0.2°C |
| 打印纸指标(对所有型号都为工厂选配) | |
| 纸宽 : | 110mm |
| 纸速 : | 1mm/min - 25mm/s |
| 记忆模式纸速： | 最高10 mm/s |
| 分辨率与精度 : Y 轴 : | 8点 /mm |
| X轴 : | 16点/mm |
| XY模式 : | 8点/ mm (x与y轴) |
| 存储 | |
| 设置备份 : | 在硬盘上无限制 |
| 内置硬盘 : | DAS30/50为32GB固态硬盘,DAS60为64GB |
| 一般规格 | |
| 显示 : | 10 寸 TFT LCD彩色触屏
F(t)和 XY 函数 缩放, 光标, dV, dT, 光标间缩放 计算函数: y=ax+b, y=/x/+b, y=a√x+b+c, y=ax2+b, y=(log x)+b, yae(x+b)+c |
| 自动测量 : | 20个 自动测量参数 ( F, T, Vpp, Tm…) |
| 接口: | 2个USB口, 以太网口 |
| 电源供电 : | 100到240 VAC, 最大输出 15 V 5A. |
| 电池 ： | 锂离子 10.8 V, 6,5 Ah. |
| 电池续航 : | 充满后可续航9.5h
无屏保下4小时 |
| 充电时间： | 1小时 (记录仪关闭状态下)，充满4小时 |
| 尺寸&重量： | 295*210*105mm,2.5kg |
| 工作温度范围： | 0°C - 40°C |
| 最大湿度 | 80%无冷凝 |
| 保修期： | 2年 |
| 安全 | IEC61010 – CAT III 600V |
| 选型指南 | DAS30 | DAS50 | DAS60 |
| 2个独立的通用通道 | • | ||
| 4个独立的通用通道 | • | ||
| 6个独立的通用通道 | • | ||
| 内存 | 32GB | 32GB | 64GB |
| 2 Pt100/Pt1000 输入 | 工厂选配 | 工厂选配 | • |
| 110mm 热敏打印机 | 工厂选配 | 工厂选配 | 工厂选配 |
| 选配附件 | ||
| 夹具附件
|
SP 201 - 200 AAC, 10mV/1A, ø 15 mm.
SP 221 - 100 AAC, 100mV/1A, ø 15 mm. SP 230 - 1200 AAC, 10mV/1A, ø 50 mm. SP 261 - 1200 AAC+DC, 1mV/1A, ø 50 mm. SP 270 - 2000 AAC, 1 mV/1A, ø 70 mm. A 1287 - 3000 AAC, 0.333 mV/A, ø 150 mm / Flex |
|
| 分流器 | 分流器 (配香蕉头)
|
910007100 分流 CA 0.01 ohm : 3 A
910007200 分流 CA 0.1 ohm : 1 A 989007000 分流 CA 50 ohm : 0.05 A 989006000 分流 CC 1 ohm : 0.5 A 912008000 分流 CA 10 ohm : 0.15 A |
| 分流器 (配线)
|
207030301 分流 0.01 ohm : 30 A max
207030500 分流 0.001 ohm : 50 A max |
|
| 逻辑通道 | 984405500 16绝缘逻辑通道接口
902407000 16通道逻辑探头. |
|
| .
手提箱
|
903001000 DAS30/50手提箱
906002000 DAS60手提箱 |
|
| FLEXPRO 软件
|
916002100 FlexPro View
916002200 FlexPro Standard 916002300 FlexPro Professional 916002400 FlexPro Developer Suite |
|
| 打印机模块(工行选配)
|
903002000 用于DAS30/50的热打印机模块
906003000 用于 DAS60的热打印机模块 |
|
| 耗材
|
837500526 热敏纸卷 (10m)
Pt100/Pt1000 (DAS30 / 50为工厂选配) 903003000 2通道 Pt100/Pt1000 |
|
| 19" 安装工具包
|
903004000 DAS30/50工具包
906001000 DAS60工具包
|
|
| 配件 : 一个手提箱, 一套红黑线+鳄鱼夹 + 快速香蕉插头, 适配器, 手册说明 (CD-ROM). | ||
■ 2 模拟通道,16个逻辑通道
■ 每个通道最高1μs取样速度
■ 100kHz 带宽
■ 32GB 内置硬盘
■ 32M 内存
■ 通用输入
■ DC, AC+DC RMS 电压测试
■ 频率, 计数
■ 温度: 热电偶, Pt100/Pt1000（选配）
■ 功率分析功能(最高可达400Hz ，型号DAS60)
■ 14-bit 分辨率
■ 10” TFT 全景式LCD 触摸屏
■ 接口: 2 x USB, 以太网
■ 锂离子电池，续航最高达9.5小时
■ 110mm 热敏打印机模块（选配）
■ IEC标准1010 第三类测量标准600V
■ 工厂选配: 打印机模块(所有型号) -Pt100/
Pt1000(DAS30/50)
■ 电子系统的维修/故障诊断
■ 电压、电流、温度记录与监控
■ 单相电机与三相系统的功率分析
