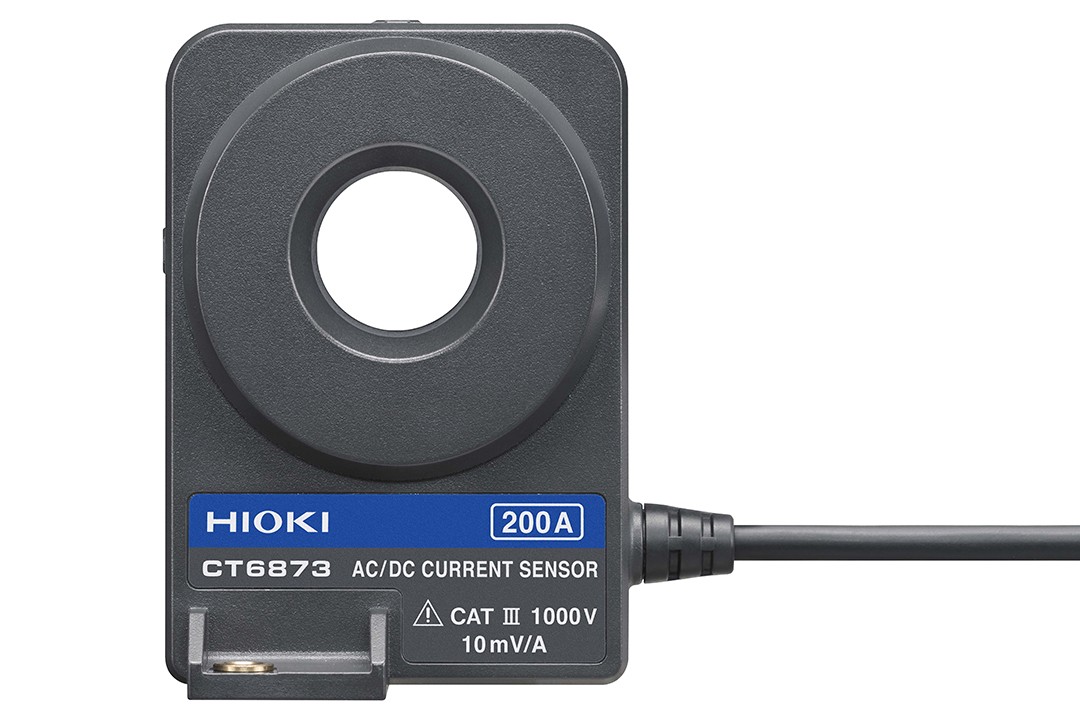

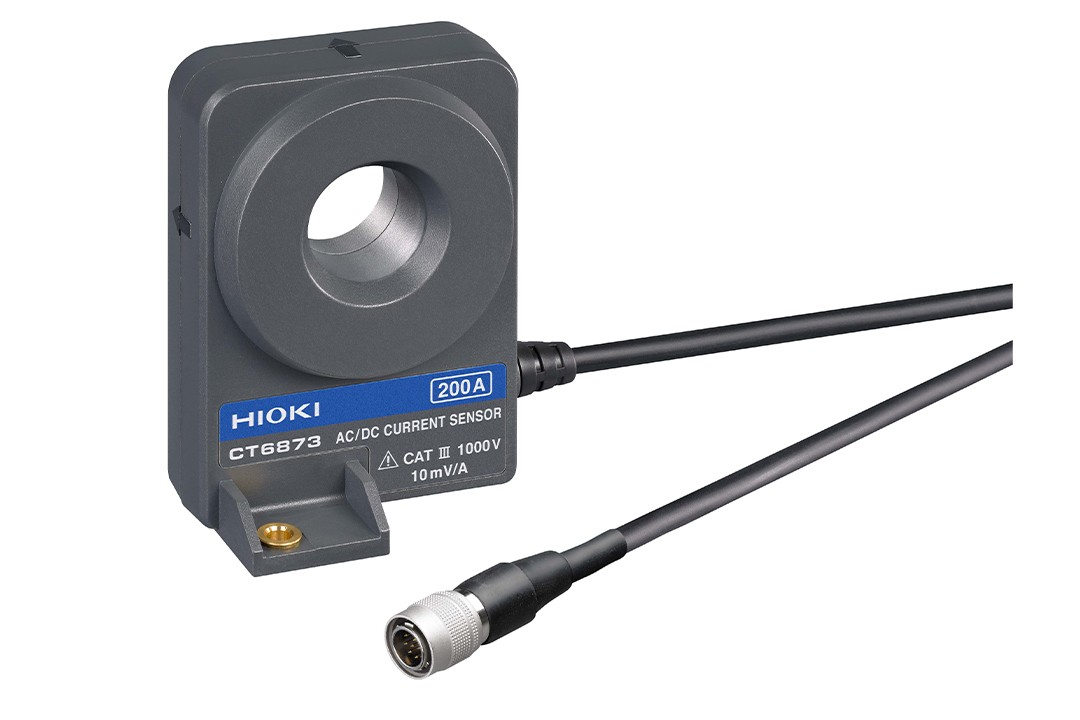

•超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°
•频带DC〜10 MHz，频率特性良好
•EV, HEV等电动汽车电流测量的最佳拍档
•可在−40℃〜＋85℃的环境下使用，适用于汽车测量
•适用于光伏发电或燃料电池评估等，不论是电池充放电还是逆变器的输出端皆可测量
•可通过示波器/存储记录仪等进行波形监测（与传感器单元一起使用）
产品特点名称
CAT III 1000V
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 额定电流 | AC/DC 200A |
|---|---|
| 最大输入电流 | 在降额范围内, 最大到±420 A peak（设计值, 40℃以下且20 ms以内） |
| 频率特性 | 振幅: DC〜10 MHz 相位：DC〜1 MHz |
| 线性 | ±2 ppm Typical (23℃) |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 基本精度 | DC (±0.03% rdg. ±0.002% f.s. ,无相位规定) 45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°) 规定到1 MHz为止 |
| 输出电压率 | 10 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压 |
| 对地最大额定电压 | 1000 V CAT III |
| 可测导体直径 | φ 24 mm以下 |
| 使用温湿度范围 | -40°C〜 +85°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 6 VA以下 (测量200 A/55 Hz, 电源为±12 V时) |
| 体积及重量 | 70 W × 100 H × 53 D mm, CT6873: 370 g, 线长 3 m, CT6873-01: 690 g, 线长 10 m |
| 附件 | 使用说明书 ×1,号码管 ×6, 使用注意事项 ×1 |
