● 探针移动的优化可将检测时间缩短20％
● 结合最新型的测试探针，以达到测试针痕最小
● 通过统计处理软件，检出潜在不良
● 基板设置：垂直方向

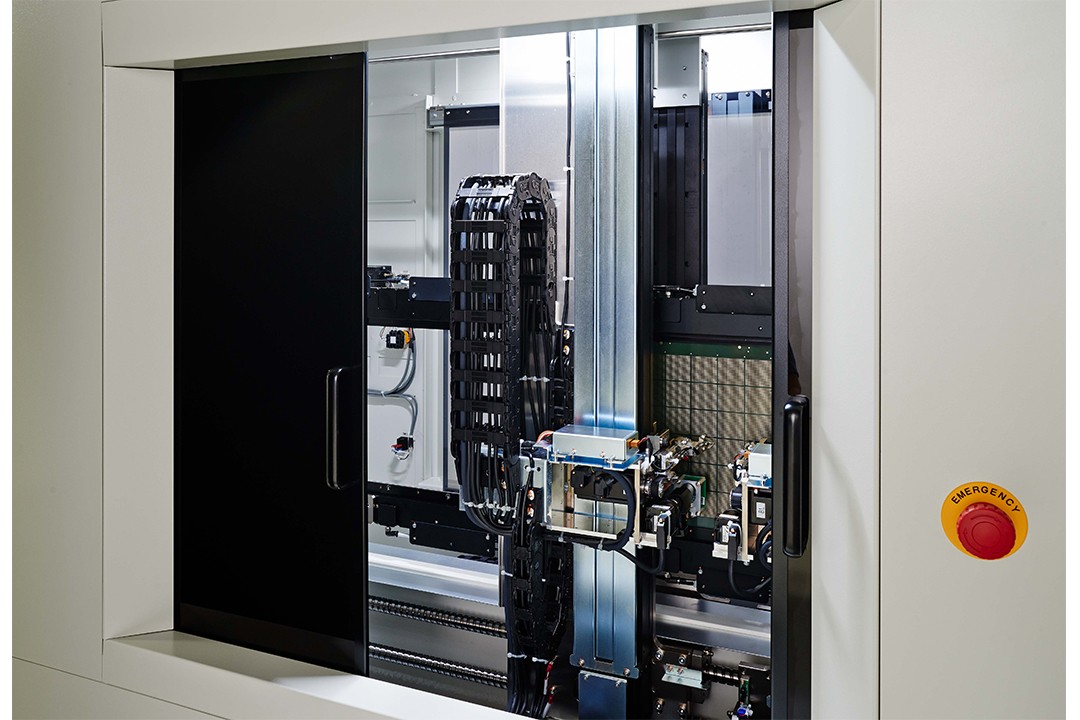

● 手臂结构：正面2和背面2（4手臂）
● 最大可测基板尺寸：610 x 510 mm
■ 规格概要
| 手臂数 | 4（正面2，背面2） |
|---|---|
| 可安装探针 | 1172系列，CP1072系列 |
| 可测试基板尺寸 | 标准规格：50W × 50H〜610W × 510H mm, 厚度1.0〜3.2 mm 气动式基板夹具(选件): 50W × 70H〜610W × 510H mm, 厚度0.6〜6.0 mm |
| 最大可测区域 | 604W × 504H mm |
| 综合定位精度 | □25μm (注: 根据检查条件有所限制) |
| 测点最小间距 | 50μm (使用探针CP1072-01时, L-R手臂间距) |
| 测量范围 | 直流恒流导通测量： 400.0 μΩ〜400.0 kΩ 直流恒流电阻测量： 40.00 μΩ〜400.0 kΩ 直流恒压电阻测量： 4.000 Ω〜40.00 MΩ 绝缘电阻测量： 1.000 kΩ〜100.0 GΩ 交流恒压电容测量： 100.0 fF〜10.00 μF 漏电流测量： 1.000 μA〜10.00 mA 高压电阻测量： 1.000 kΩ〜100.0 GΩ 电容绝缘测量： 1.000 kΩ〜10.00 MΩ 开路测量： 4.000 Ω〜4.000 MΩ 短路测量： 400.0 mΩ〜40.00 kΩ |
| 判定范围 | −99.9%〜＋999.9%, 或绝对值 |
| 测量时间 | Max. 0.015秒/步 (0.15mm移动・4手臂同时接触,焊盘 电容测试) |
| 电源 | AC200 V, 220 V, 230 V, 240 V单相 (订购时指定) 50/60 Hz, 3 kVA |
| 体积及重量 | 1500W × 1950H × 800D mm, 1000 kg |
