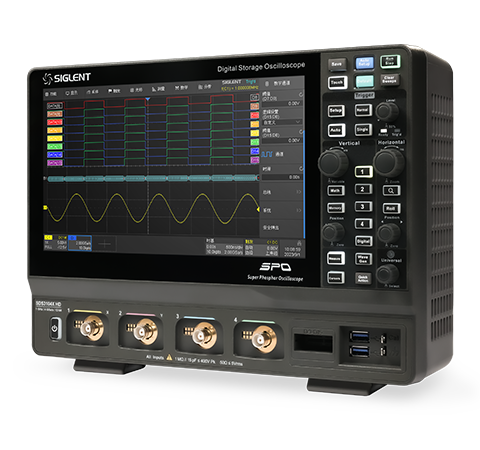

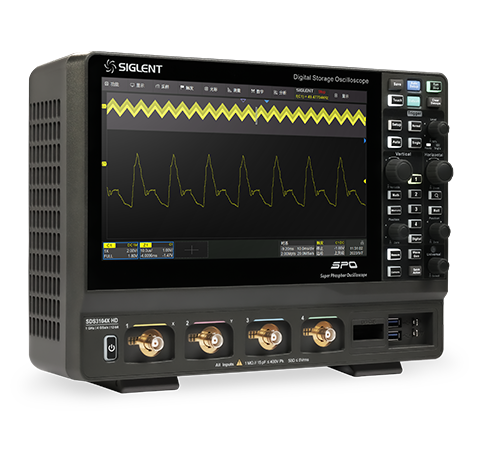

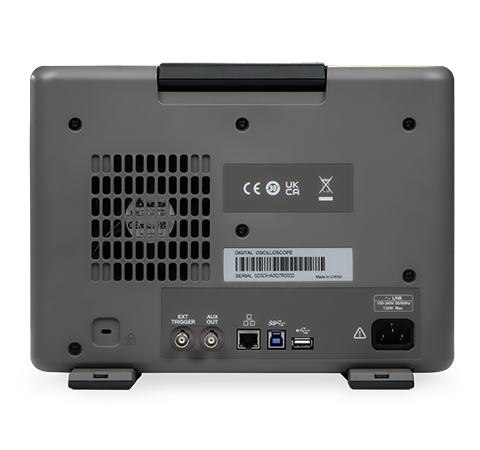

SDS3000X HD 高分辨率数字示波器

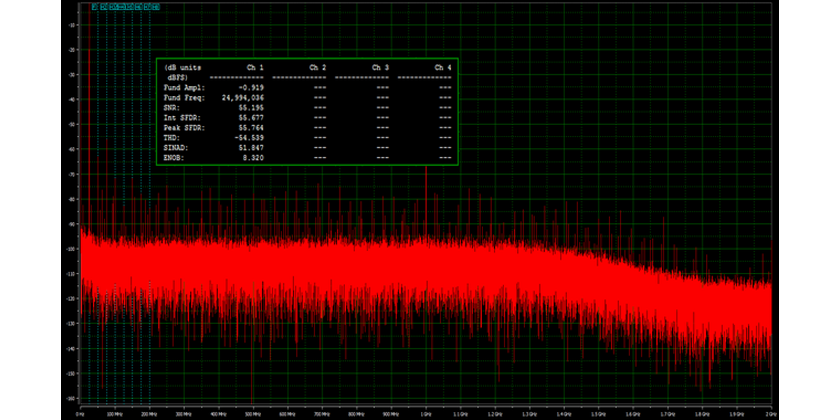

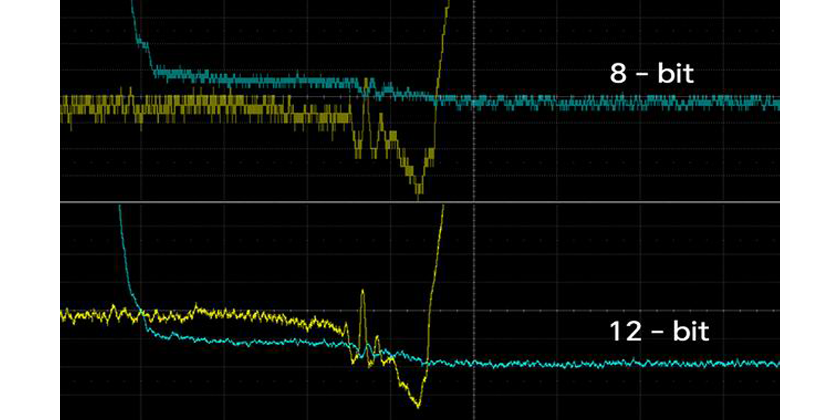

当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。

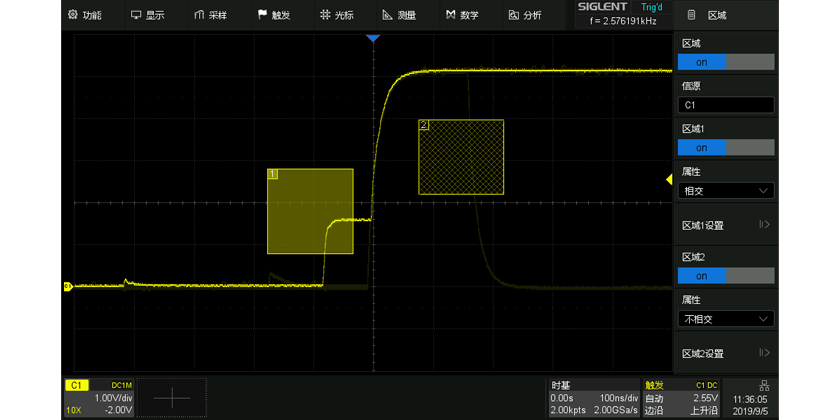

SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。

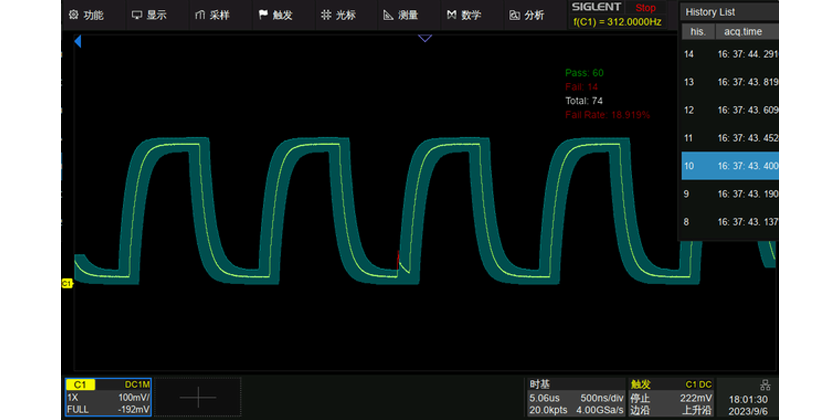

模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“完美波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。

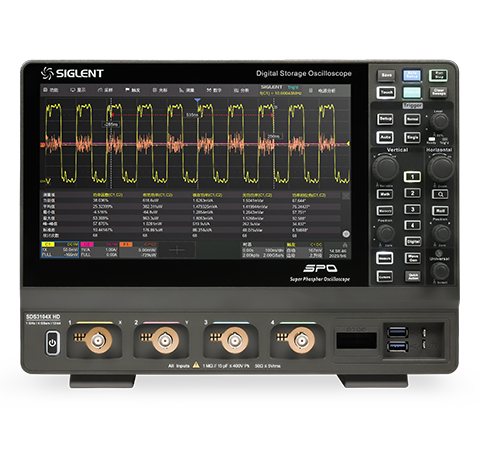

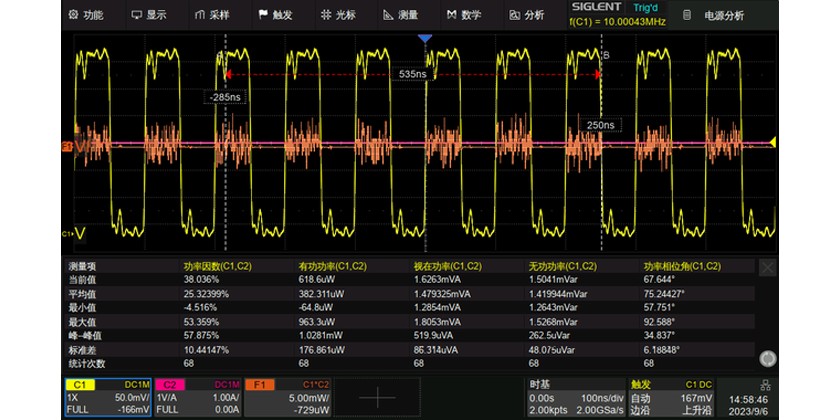

SDS3000X HD可选配电源分析功能，再搭配鼎阳的电压探头（如DPB5000系列）、电流探头（CP6000系列），可以快速、准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、MSO管安全作业区(SOA)等12项参数，如通过将开关损耗降至最低提高电源效率、通过统计功率器件在所有工况下瞬时参数超出安全工作区的概率评估器件工作稳定性、通过对输入电流进行谐波分析，观察是否存在异常谐波影响电能质量等等，可以提高电源开发人员的工作效率。
