全带宽下12-bit高分辨率，体验豪华的小信号分析能力

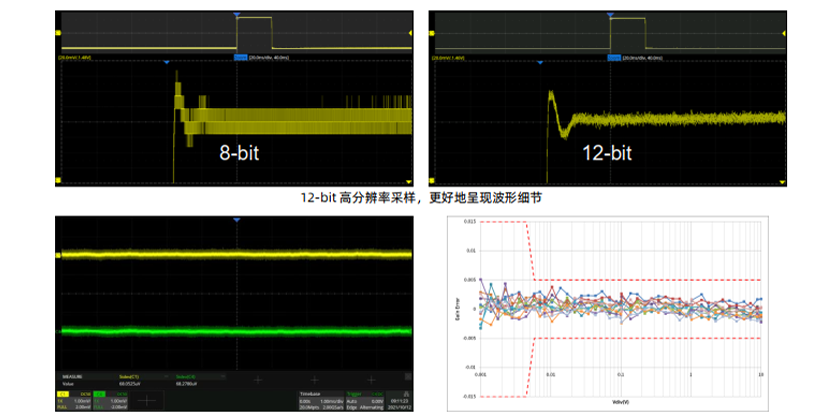

· 12-bit高分辨率ADC采样，更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级，12-bit示波器可达到4096级，是普通示波器的16倍，具备更小的量化误差。
· 低至0.5%的直流增益精度。
· 本底噪声，在500MHz全带宽下低至 70 μVrms，让12-bit ADC充分发挥性能。
· 低至0.5%的直流增益精度。
· 本底噪声，在500MHz全带宽下低至 70 μVrms，让12-bit ADC充分发挥性能。
电源轨分析

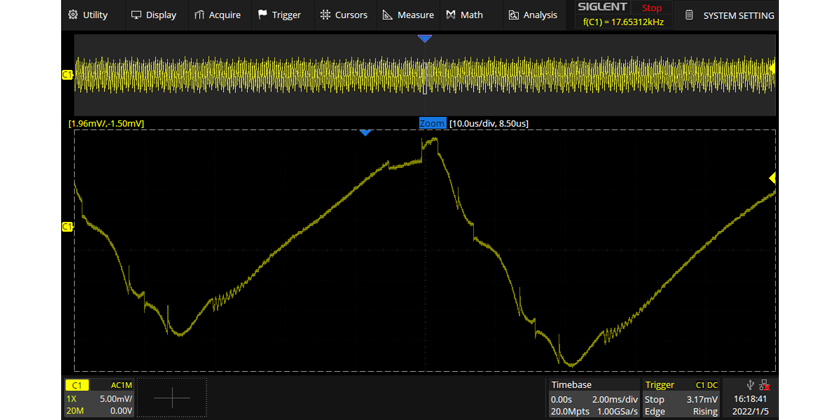

SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直流增益精度，给小信号测量带来前所未有的信心。
标配2M点FFT功能，还可实现在频域分析信号，以定位噪声来源。
标配2M点FFT功能，还可实现在频域分析信号，以定位噪声来源。
强大的电源测试功能
SDS2000X HD标配了波特图功能，并且支持后期通过软件开通电源分析选件功能，为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析，得到环路的幅频和相频曲线，从而分析环路设计的裕量。
同时，SDS2000X HD电源分析套件还提供了SOA(安全工作区测量)，开关损耗，谐波分析等功能。为电源工程师带来了整套的测试方案。
同时，SDS2000X HD电源分析套件还提供了SOA(安全工作区测量)，开关损耗，谐波分析等功能。为电源工程师带来了整套的测试方案。
串行协议分析
SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码，并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示，能快速、直观地将总线的协议信息以表格形式显示，并能同时显示2个总线解码结果。
| 型号 | 带宽 | 通道数 | 最高实时采样率 | 最高波形捕获率 | 最大存储深度 | 垂直分辨率 | 参考价(含税) |
|---|---|---|---|---|---|---|---|
| SDS2504X HD | 500 MHz | 4 + EXT | 2 GSa/s | 500,000 wfm/s | 200 Mpts/ch | 12-bit | ￥28,880 |
| SDS2354X HD | 350 MHz | 4 + EXT | 2 GSa/s | 500,000 wfm/s | 200 Mpts/ch | 12-bit | ￥21,880 |
| SDS2204X HD | 200 MHz | 4 + EXT | 2 GSa/s | 500,000 wfm/s | 200 Mpts/ch | 12-bit | ￥15,880 |
