GPT-12000系列 200VA电气安全分析仪
交流耐压测试(ACW), 直流耐压测试(DCW), 绝缘电阻测试(IR), 接地阻抗测试(GB)
全系提供4个机型
安规测试一定要保证安全
GPT-12000系列电气安全分析仪最高提供AC 200VA输出容量, 符合IEC61010-2-034标准(测量/控制和实验室用电气设备的安全要求一绝缘电阻测量设备和耐压强度测试设备的特殊要求)。
提供IEC、EN、UL、CSA、 GB、JIS 等要求对各种电子/电气产品或零部件进行测试的安全规定。
我们重视用户做安规测试中的安全, 提供安全锁, 多种远程控制方式, 安全放电等功能。
安规测试一定要重视精度
GPT-12000系列电气安全分析仪提供宽范围电压/电流设定, 提供更高的测量分辨率。
输出设置/测量范围: 交流耐压测试(AC 5kV/40mA max)、直流耐压测试(DC 6kV/10mA max)、绝缘电阻测试(DC 1200V/50GΩ max)、接地电阻测试(AC 32A/650mΩ max)、接地导通测试(DC100mA/70Ω max)。
测量分辨率(交流耐压: 1μA;直流耐压: 0.1μA; 绝缘电阻: 0.1MΩ; 接地电阻: 0.1mΩ; 导通测试: 0.01Ω)
安规测试一定要考虑功能
GPT-12000系列全系提供电压上升和下降时间设置，大电容测试能力(高达47uF)。
GPT-12000系列不仅仅提供测试结果的展示, 还提供测试电压/电流与测试结果的曲线扫描功能, 让用户可以分析测试过程中电压/电流情况, 特别方便用于查找绝缘击穿情况。
统计分析, 多步测试, 数据保存等更多功能欢迎您的咨询:
安规工程师: 0512-666171777-672
18913132806
更多视频分享内容:
固纬安规测试知识分享 https://v.youku.com/v_show/id_XNDYxNDE1OTUzNg==.html
GPT-12000 安规测试仪PPT介绍 https://v.youku.com/v_show/id_XNDYyMTc5MjU2MA==.html
GPT-12000系列电容性负载测试演示 https://v.youku.com/v_show/id_XNDYyMTc5MjU0OA==.html
GPT-12000 U盘自动储存功能 https://v.youku.com/v_show/id_XNDYyMjAyODQxNg==.html

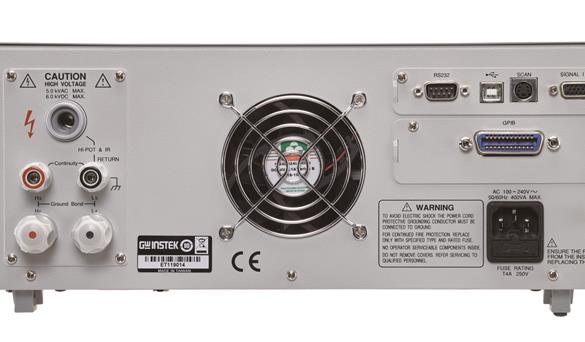

GPT-12000后面板介绍 https://v.youku.com/v_show/id_XNDYyMjAyOTIxNg==.html
GPT-12000曲线扫描功能 https://v.youku.com/v_show/id_XNDYyMjAyOTY4MA==.html

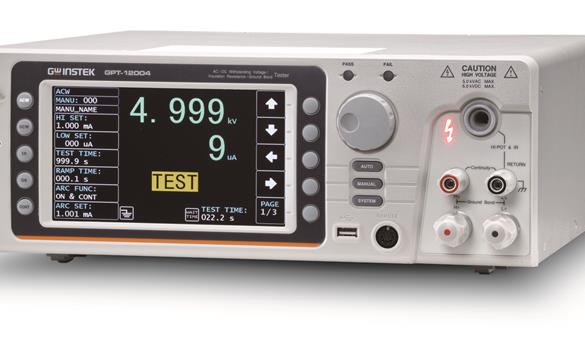

GPT-12000前面板介绍https://v.youku.com/v_show/id_XNDYyMjAyOTQ2MA==.html
GPT-12000数据统计分析功能https://v.youku.com/v_show/id_XNDYyMjAyOTkxMg==.html
GPT-12000操作视频 https://v.youku.com/v_show/id_XNDg4NDY0MzUwOA==.html
快速选型
| 型号 | 主要功能 | 后面板输出 | 容量 | 连续性 | 标准接口 |
| GPT-12004 | AC/DC/IR/GB | √ | 200VA | √ | USB/RS-232/I/O口 |
| GPT-12003 | AC/DC/IR | √ | 200VA | √ | USB/RS-232/I/O口 |
| GPT-12002 | AC/DC | √ | 200VA | √ | USB/RS-232/I/O口 |
| GPT-12001 | AC | √ | 200VA | √ | USB/RS-232/I/O口 |
详细规格
本规格适用于GPT-12000在15℃~35℃下通电至少30分钟。
| 一般信息 | |
| 显示 | 7” LCD |
| 存储 | 手动模式100组；自动模式100组 |
| 电源 | AC 100V~240V ± 10%, 50Hz/60Hz |
| 尺寸& 重量 | 380(W) x 148(H) x454(D)mm /约 15kg |
| 交流耐压测试 | |||
| 输出电压范围 | 0.050kV~ 5.000kV | ||
| 输出电压分辨率 | 1V | ||
| 输出电压精度 | ± (1% of setting +5V) （空载） | ||
| 最大额定负载(Table1) | 200VA (5kV/40mA)[GPT-12XXX] | ||
| 最大额定电流 | 40mA[GPT-12XXX]
0.001mA~10mA(0.05k≤V≤0.5kV) 0.001mA~40mA(0.5kV＜V≤5kV) |
||
| 输出电压波形 | 正弦波 | ||
| 频率 | 50 Hz / 60 Hz | ||
| 电压变动率 | ± (1% +5V)[Maximum rated load--no load] | ||
| 电压表精度 | ± (1% of reading+ 5 V) | ||
| 电流测量范围 | 0.001mA~40.00mA [GPT-12XXX] | ||
| 电流分辨率 | 1uA (1uA~9.999mA)
10uA(10.00mA~40.00mA) |
||
| 电流测量精度 | ± (1.5% of reading+30uA) | ||
| 判断精度 | ± (3% of setting+30uA) | ||
| 上/下限判定功能 | Yes | ||
| ARC 侦测 | Yes | ||
| 上升时间控制功能 | Yes | ||
| RAMP TIME (上升时间) | 0.1~999.9S | ||
| 下降时间控制功能 | Yes | ||
| RAMP DOWN 时间 | 0.0~999.9S | ||
| TIMER (测试时间)² | OFF, 0.3S~999.9S | ||
| GND | ON/OFF | ||
| WAIT TIME（等待时间） | 0.0~999.9S | ||
| 1, 达到50V/10mA的设定电压至少需要0.3秒。 2, 只有当上电流设置在30毫安以下时，定时器才能关闭。 |
|||
| 直流耐压测试（适用于GPT-12002/12003/12004) | |
| 输出电压范围 | 0.050kV~ 6.000kV¹ |
| 输出电压分辨率 | 1V |
| 输出电压精度 | ±(1% of setting +5V) With no load |
| 最大额定负载 | 50W(5kV/10mA) [GPT-12xxx] |
| 最大额定电流 | 10mA [GPT-12XXX]
0.001mA~2mA(0.05kV£V£0.5kV) 0.001mA~10mA(0.5kV<V£6kV) |
| 电压表精度 | ± (1% of reading+ 5 V) |
| 电压分辨率 | ± (1% +5V)[Maximum rated load ->no load] |
| 电流测量范围 | 0.001mA-10.00mA |
| 电流测量分辨率 | 0.1uA
0.1uA (0.1uA~999.9uA) 1uA(1uA~9.999mA) 10uA(10.00mA) |
| 电流测量精度 | ±(1.5% of reading+3uA) when I<1mA
±(1.5% of reading+30uA) when I≥1mA |
| 判断精度 | ± (3% of setting+30uA) |
| 上/下限判定功能 | Yes |
| ARC 侦测 | Yes |
| 上升时间控制功能 | Yes |
| RAMP TIME (上升时间) | 0.1~999.9S |
| 下降时间控制功能 | Yes |
| RAMP DOWN 时间 | 0.0~999.9S |
| TIMER (测试时间) | OFF, 0.3S~999.9S |
| GND | ON/OFF |
| 等待时间 | 0.0~999.9S |
| 最大电容负载直流模式 | 1uF |
| ¹ 达到50V/2mA的设定电压至少需要0.3秒。 | |
| 绝缘电阻测试（适用于12003/12004) | |||
| 输出电压 | 50V-1200V | ||
| 输出电压分辨率 | 50V | ||
| 输出电压精度 | ±(1% of setting +5V) with no load | ||
| 电阻测量范围 | 0.1MΩ~50GΩ | ||
| 测试电压 / 测量范围 / 测量精度 | |||
| 50V≤V≤450V
|
0.1MΩ~1MΩ | 5% of reading + 3 count | |
| 1MΩ~50MΩ | 5% of reading + 1 count | ||
| 51MΩ~2GΩ | 10% of reading + 1 count | ||
| 500V≤V≤1200V
|
0.1MΩ~1MΩ | 5% of reading + 3 count | |
| 1MΩ~500MΩ | 5% of reading + 1 count | ||
| 501MΩ~9.999GΩ | 10% of reading + 1 count | ||
| 10G~50GΩ | 20% of reading + 1 count¹ | ||
| 测试电压 | Display Range | ||
| 50V≤V≤100V | 000.1MΩ~10.00GΩ | ||
| 150V≤V≤450V | 000.1MΩ~20.00GΩ | ||
| 500V≤V≤1200V | 000.1MΩ~50.00GΩ | ||
| 电压调节 | ± (1% +5V) [Maximum rated load ->no load | ||
| 电压表精度 | ±(1% of reading +5V) | ||
| 短路电流 | 10mA max. | ||
| 输出阻抗 | 2kΩ | ||
| 上/下限判定功能 | Yes | ||
| 上升时间控制功能 | Yes | ||
| RAMP UP (上升时间) | 0.1~999.9S | ||
| 下降时间控制功能 | Yes | ||
| RAMP DOWN(下降时间) | 0.0~999.9S | ||
| 等待时间 | 0.0~999.9S | ||
| TIMER (测试时间) | 0.3S~999.9S2 | ||
| GND | ON/OFF | ||
| 注意：当绝缘电阻接地模式打开时，需要执行GND OFFSET动作。
1当绝缘电阻接地方式为ON时，可以保证最大30Gohm。 |
|||
| 2当绝缘电阻接地模式打开时，测试时间从0.5秒开始。 | |||
| 接地阻抗测试（适用于GPT-12004) | |
| 输出电流范围 | 3.00A~32.00A |
| 输出电流精度 | ±(1% of setting+0.2A) when 3A≤I ≤8A |
| ±(1% of setting+0.05A) 8A < I ≤ 32A | |
| 输出电流分辨率 | 0.01A |
| 测试电压 | Approximately max. 8VAC (open-circuit) |
| 频率 | 50Hz/60Hz selectable |
| 电阻表测量范围 | 1mΩ ~ 650mΩ |
| 电阻表测量分辨率 | 0.1mΩ |
| 电阻表测量精度 | ±(1% of reading+2mΩ) |
| 电阻表判断精度 | ±(1% of setting+2mΩ) |
| 上下限判定功能 | Yes |
| TIMER (测试时间) | 0.3S~999.9S |
| GND | ON/OFF |
| 导通测试 | ||
| 输出电流 | 100mA(DC) | |
| 电阻表测量范围 | 0.10Ω~70.00Ω | |
| 电阻表测量分辨率 | 0.01Ω | |
| 电阻表测量精度 | ±(10% of reading+2Ω) | |
| 电阻表判定精度 | ±(10% of setting+2Ω) | |
| 上下限判定功能 | Yes | |
| TIMER (测试时间) | 0.3S~999.9S | |
| 接口 | ||
| REMOTE (远程端子) | Yes | |
| SIGNAL IO | Yes | |
| RS-232 | Yes | |
| USB (Device) | Yes (USB 2.0) | |
| Rear Output | Yes | |
| USB (Host) for data output port | Yes (USB 2.0) | |
| GPIB | Yes (选配) | |
标准附件
快速操作手冊 x 1,
CD x1，
电源线 x 1,
Interlock key x 1,
程控端子线 GHT-119 x 1,
测试线 GHT-115 x 1 for GPT-12003/12002/12001
测试线 GHT-115 x 1, GTL-215 x 1 for GPT-12004
选配
Opt.1 GPIB卡
选购配件
GHT-113 高压测试枪
GHT-205 高压测试探棒
GTL-232 RS232C数据线, 9-pin Female to 9-pin, null Modem for Computer
GTL-246 USB线, A-B type, approx. 1.2m
GTL-248 GPIB线, approx. 2m
GPT-12004 AC/DC/IR/GB 电气安全分析仪
GPT-12003 AC/DC/IR 电气安全分析仪
GPT-12002 AC/DC 电气安全分析仪
GPT-12001 AC电气安全分析仪
