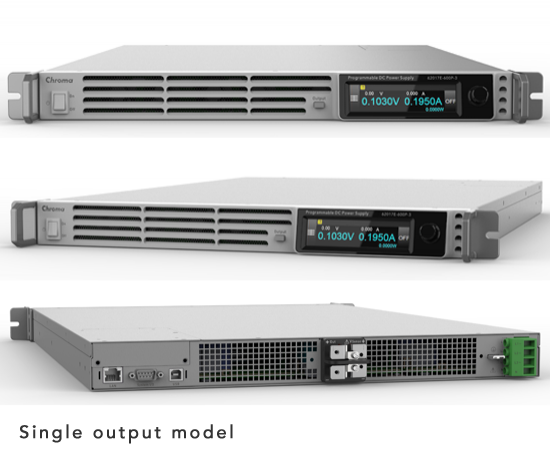

Chroma 62000E系列可程控直流电源供应器提供1U机框内含单通道1.7kW、3.4kW、5kW及三通道1.7kW，为采用高功率密度电源设计，具有固定范围(Fixed-range Output)电源及宽范围(Auto-range Output)电源两款共28个不同的机型，输出电流范围可达22.5A，电压范围至1200V。
62000E系列直流电源提供定电压(CV)或定电流(CC)优先模式，使用者可因待测物应用需求进行切换优先输出模式，另外具有输出高精准度于设定及量测，且高速动态响应及低输出杂讯适宜多样性待测物测试于实验室、生产设备电源及系统整合使用满足多元的测试应用。
此系列电源适宜于单通道及多通道应用场所，如D2D电源系统ATE测试、汽车元件系统测试、航太卫星电源系统供电信赖性测试、主被动元件长时间耐久性测试、工业及医疗系统整合电源、半导体功率元件供电及老化测试、LED及雷射二极体测试、太阳能模组生产及老化测试等，相较于传统电源方案，可节省体积扩大空间利用率、节省能源损耗、测试简便及价格优势。
62000E系列直流电源具有100步的可编程步骤设定，使用者可透过List Mode自订编辑所需输出波形，停留时间(Dwell Time)10ms-65535s控制，可满足许多测试需求，应用的范围包括 DC/DC转换器和逆变器的压降测试、零组件产品寿命周期测试及飞机航空测试等等。
62000E系列直流电源为单相/三相200~240Vac及三相380~400Vac输入，具主动式PFC及高效率92%设计，此可节省高功率测试下用电成本及电力系统容量配置，适用于全球各地区电力系统满足客户使用。并且可透过多种控制方式供选择使用，支援数位USB/LAN/CAN FD/GPIB通讯介面及类比APG介面，可依待测物测试系统整合需求所定。
了解更多Chroma 62000E系列之特色，点选下方快速选单：

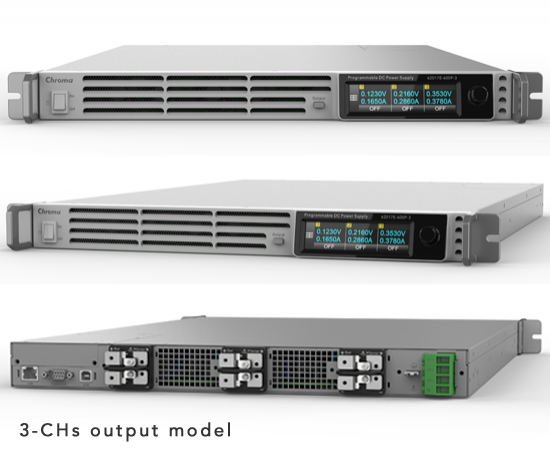

3合1高功率密度3通道1.7kW设计

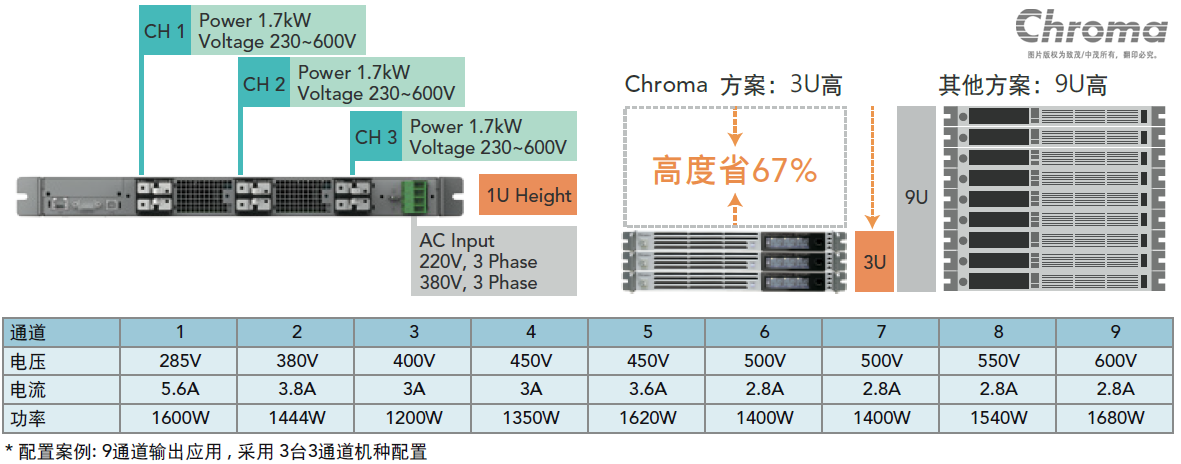

采用高功率密度电源设计实现1U机框内可3通道1.7kW输出，各别通道具隔离设计可独立电压/电流控制及量测，此可节省系统整合柜体之空间配置及简化配线，举例应用: 以下原为系统整合制造商于设备上所需的9台直流电源供应器规格，相较于其它方案须9台单通道电源，配置高度9U；使用62000E系列电源进行规划仅需3台，高度总和3U即可符合(规划使用3通道机种)。
宽范围输出&固定范围输出

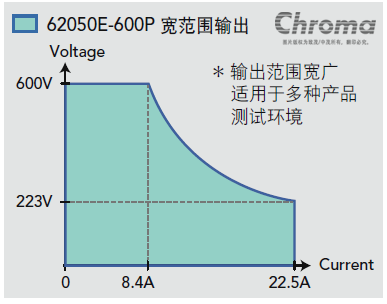

| 62000E系列具有两款电源 - 宽范围(Auto-range Output)电源及固定范围(Fixed-range Output)电源，可供使用者依应用、规格及预算进行选购。例如，62050E-600P为宽范围电源设计，输出规格为5kW/600V/22.5A，可于不同的组合中灵活操作(如图所示)，于低输出电压223V时提供较大的电流22.5A，反之于高压600V时提供较小的电流8.4A，这表示低电压/高电流及高电压/低电流两者需涵盖的待测物可选择宽范围直流电源供应器，适合使用于Test & Measurement的自动测试系统(ATE)，以取代多台直流电源供应器，节省成本与空间。 |  |
 |

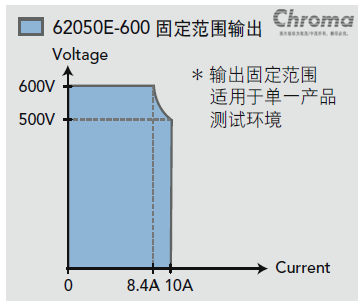

另外，62050E-600机型为经济实惠的固定范围电源设计，输出为5kW/600V/10A直流电源(如图所示)，此固定范围电源适宜于生产设备供电，使用于固定规格待测物生产制程，提供设备商需要经济价格便宜的电源做整合。 |

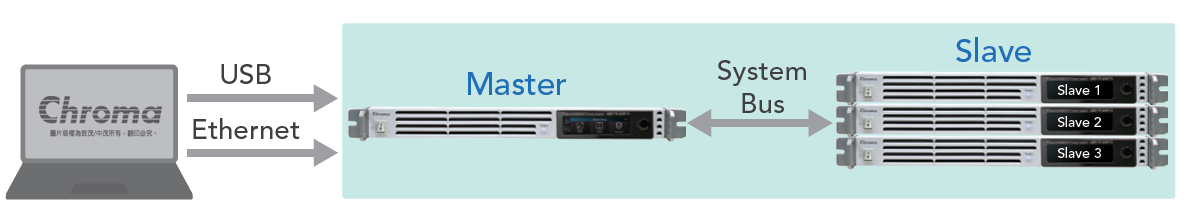

主/从并联操作模式可达20kW
使用者需考虑具备体积小、重量轻、设备利用率高、可弹性拆装组合为多套电源系统之弹性调度及系统故障维护时间所影响研发与生产等议题，62000E系列直流电源具有主/从控制模式，可并联4台最大功率达20kW，使并联操作模式快速简易方便于研发实验室、验证单位及生产线使用。在此模式中，主机将设定数值下载资料到从属单机，此编程非常简单且使用者操作方式相同于单机模式，并联系统采用数位式均流设计具高稳定性及抗杂讯干扰。
* 仅单通道输出机种使用。
* 需选配介面卡A620042。

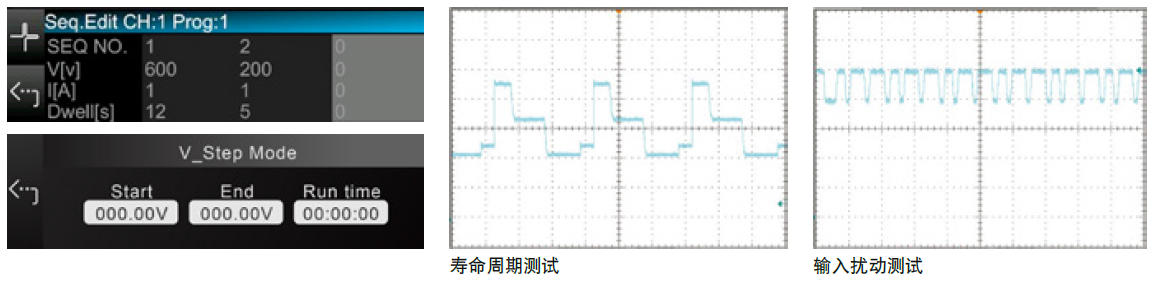

自动程序步阶控制
62000E系列直流电源具有时间设定值的使用者可程控序列List及Step模式，提供100个步阶停留时间，范围为10ms∼65535s，电压及电流控制与自动化测试应用的I/O讯号输出。其应用的范围包括DC/DC转换器和逆变器的压降测试、电池自动充电、零组件产品寿命周期测试及飞机航空测试等。

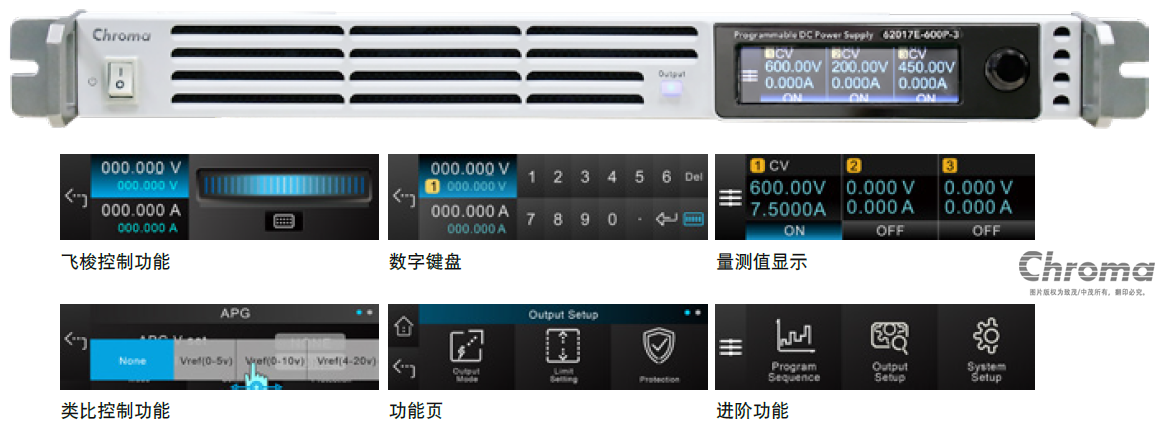

便捷直观触控式使用者介面
62000E系列直流电源具有新一代人机控制介面，搭配直观触控萤幕与设计友善的使用者介面，使用者可轻松的以类似操作智慧手机行为习惯来操作仪器，透过触控萤幕内icons可完成所有电压/电流的设定及量测、Program Sequence控制设定等，具智慧及便捷的使用者介面。

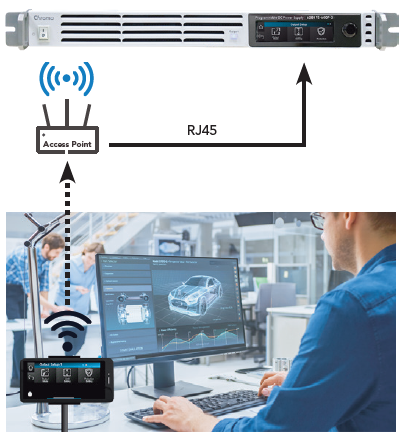

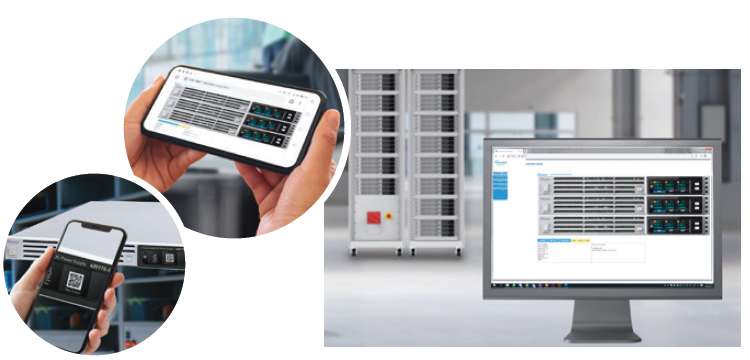

远端网页Web控制介面
62000E系列提供标准配备LAN介面相容于Ethernet/LXI规范，具有远端网页Web控制介面，使用者可轻松以智慧手机、平板装置及电脑监控仪器，透过浏览器，无须安装任何软体，提供来宾/管理员帐号做使用者功能权限管理，并可同时进行多台设备监控，非常方便进行长时间的产品老化Life cycle测试，随时随地监控直流电源供电状况。
| *62000E系列提供FOLDBACK功能，允许设备在输出模式转换时 (CV to CC或CC to CV)设定设备之输出状态为持续或关闭，并可设定此延迟 关闭时间，借以保护待测物。
*当设备发生异常时，除本机面板会发出异常警告外，远端控制介面也会出现声音告警提示。 *具有SCPI命令编程功能使用者，可进行程序控制(回圈/暂停/延迟等)，并可将控制程序储存/载入到电脑。 *Web软体系统初始仅为监视功能，考量远端控 制安全性，使用者需输入密码开启控制权限。 *Web 控制介面可以扫QR码登入web control 以方便user快速连结控制 。 * 手机、平板等无线通信装置需搭配无线路由器使用。 |
 |

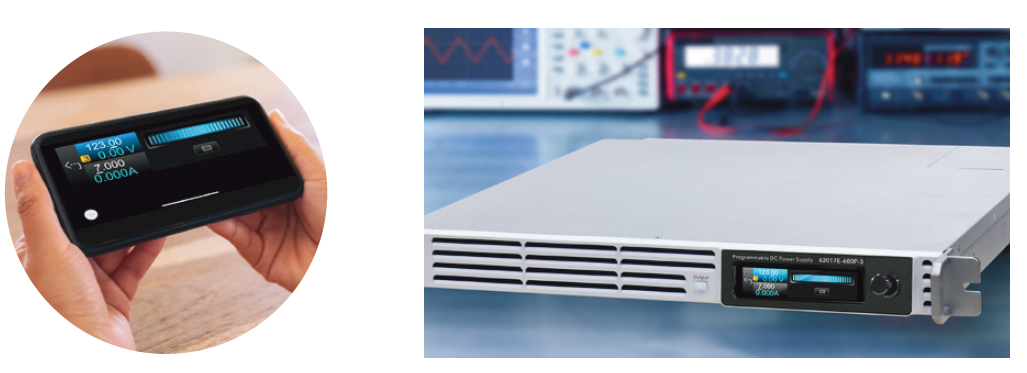

远端操作镜面投射控制
62000E系列直流电源内建VNC伺服器，使用者可非常简易快速地透过浏览器直接操作远端仪器，也可透过电脑或手机上的VNC Client Viewer软体操作远端仪器及监视，同时具有密码做使用者功能权限管理。
* VNC Viewer为第三方软件。
* 手机、平板等无线通信装置需搭配无线路由器使用。
应用情境1当使用者将62000E系列直流电源整合于自动测试系统内，透过GPIB介面进行程序控制，使用者不需前往实验室现场察看机器前面板读值及状态，可轻松透过LAN介面执行远端镜面投射功能了解电源目前的输出及状态。 |
 |
 |
应用情境2当电源供电于待测物进行长时间崩应老化时，工程师于办公室作业时可以随时快速的连线电源进行观看远端实验室的测试状况，以节省工程师的巡检作业时效。 |
应用情境3当电源因空间问题被放置于实验桌台架上或旁边柜体内时，此时将不方便工程师于实验桌前快速进行手动操作电源及On-line调整输出至待测物并监控，此时透过远端镜面投射功能将行动装置变身摇控键盘(Remote control keypad)方便工程师使用。考量远端控制安全性，使用者需输入密码开启。 |
 |
固定范围/宽范围输出机型
| 可程控直流电源供应器62000E系列 - 宽范围输出机型 | ||||
|---|---|---|---|---|
| Model | Output (W) | Output (V) | Output (A) | Output Channels |
| 62017E-600P-3 | 1700 | 600 | 7.5 | 3 |
| 62017E-600P | 600 | 7.5 | 1 | |
| 62034E-600P | 3400 | 600 | 15 | |
| 62034E-1200P | 1200 | 7.5 | ||
| 62050E-600P | 5000 | 600 | 22.5 | |
| 62050E-1200P | 1200 | 7.5 | ||
| 可程控直流电源供应器62000E系列 - 固定范围输出机型 | ||||
|---|---|---|---|---|
| Model | Output (W) | Output (V) | Output (A) | Output Channels |
| 62017E-230-3 | 1700 | 230 | 7.5 | 3 |
| 62017E-300-3 | 300 | 6.8 | ||
| 62017E-450-3 | 450 | 4.5 | ||
| 62017E-600-3 | 600 | 3.4 | ||
| 62017E-230 | 230 | 7.5 | 1 | |
| 62017E-300 | 300 | 6.8 | ||
| 62017E-450 | 450 | 4.5 | ||
| 62017E-600 | 600 | 3.4 | ||
| 62034E-230 | 3400 | 230 | 15 | |
| 62034E-300 | 300 | 13.6 | ||
| 62034E-450 | 450 | 9 | ||
| 62034E-600 | 600 | 6.8 | ||
| 62034E-800 | 800 | 5.1 | ||
| 62034E-1000 | 1000 | 4.1 | ||
| 62034E-1200 | 1200 | 3.4 | ||
| 62050E-230 | 5000 | 230 | 22.5 | |
| 62050E-300 | 300 | 20 | ||
| 62050E-450 | 450 | 13.3 | ||
| 62050E-600 | 600 | 10 | ||
| 62050E-800 | 800 | 7.5 | ||
| 62050E-1000 | 1000 | 6 | ||
| 62050E-1200 | 1200 | 5 | ||
- 电压输出范围：最高1200V
- 电流输出范围：最大22.5A
- 单通道输出机型功率范围：1.7kW/3.4kW/5kW
- 3通道输出机型功率范围：3通道1.7kW于1U高机框内
- 主/从并联操作可达20kW
- 固定范围/宽范围输出机型
- CV/CC优先模式
- 可自动程序电压/电流步骤输出功能
- 高精准度量测及设定
- 快速暂态响应<1ms
- 低输出涟波杂讯
- 直观式触控面板人机操作介面
- 标配USB、LAN控制介面
- 选配APG、CAN FD、GPIB及主从并联控制介面
- 交流输入范围: 单相/三相200~240Vac或三相380~400Vac
| 型号 | 叙述 |
| 62017E-600P-3 | 可程控直流电源供应器 600V/7.5A/1.7kW x3ch (宽范围输出机型) |
| 62017E-600P | 可程控直流电源供应器 600V/7.5A/1.7kW (宽范围输出机型) |
| 62034E-600P | 可程控直流电源供应器 600V/15A/3.4kW (宽范围输出机型) |
| 62034E-1200P | 可程控直流电源供应器 1200V/7.5A/3.4kW (宽范围输出机型) |
| 62050E-600P | 可程控直流电源供应器 600V/22.5A/5kW (宽范围输出机型) |
| 62050E-1200P | 可程控直流电源供应器 1200V/7.5A/5kW (宽范围输出机型) |
| 62017E-230-3 | 可程控直流电源供应器 230V/7.5A/1.7kW x3ch |
| 62017E-300-3 | 可程控直流电源供应器 300V/6.8A/1.7kW x3ch |
| 62017E-450-3 | 可程控直流电源供应器 450V/4.5A/1.7kW x3ch |
| 62017E-600-3 | 可程控直流电源供应器 600V/3.4A/1.7kW x3ch |
| 62017E-230 | 可程控直流电源供应器 230V/7.5A/1.7kW |
| 62017E-300 | 可程控直流电源供应器 300V/6.8A/1.7kW |
| 62017E-450 | 可程控直流电源供应器 450V/4.5A/1.7kW |
| 62017E-600 | 可程控直流电源供应器 600V/3.4A/1.7kW |
| 62034E-230 | 可程控直流电源供应器 230V/15A/3.4kW |
| 62034E-300 | 可程控直流电源供应器 300V/13.6A/3.4kW |
| 62034E-450 | 可程控直流电源供应器 450V/9A/3.4kW |
| 62034E-600 | 可程控直流电源供应器 600V/6.8A/3.4kW |
| 62034E-800 | 可程控直流电源供应器 800V/5.1A/3.4kW |
| 62034E-1000 | 可程控直流电源供应器 1000V/4.1A/3.4kW |
| 62034E-1200 | 可程控直流电源供应器 1200V/3.4A/3.4kW |
| 62050E-230 | 可程控直流电源供应器 230V/22.5A/5kW |
| 62050E-300 | 可程控直流电源供应器 300V/20A/5kW |
| 62050E-450 | 可程控直流电源供应器 450V/13.3A/5kW |
| 62050E-600 | 可程控直流电源供应器 600V/10A/5kW |
| 62050E-800 | 可程控直流电源供应器 800V/7.5A/5kW |
| 62050E-1000 | 可程控直流电源供应器 1000V/6A/5kW |
| 62050E-1200 | 可程控直流电源供应器 1200V/5A/5kW |
| A620040 | GPIB介面卡 |
| A620041 | 单通道类比控制介面卡 |
| A620042 | 单通道主从式串并联介面卡 |
| A620043 | 三通道类比控制介面卡 |
| A620044 | CAN FD及RS-232介面卡 |
