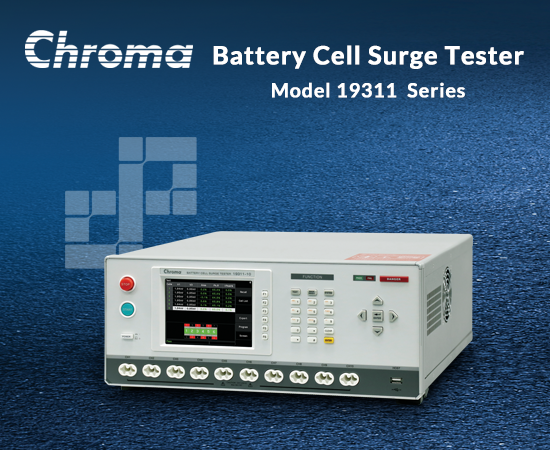

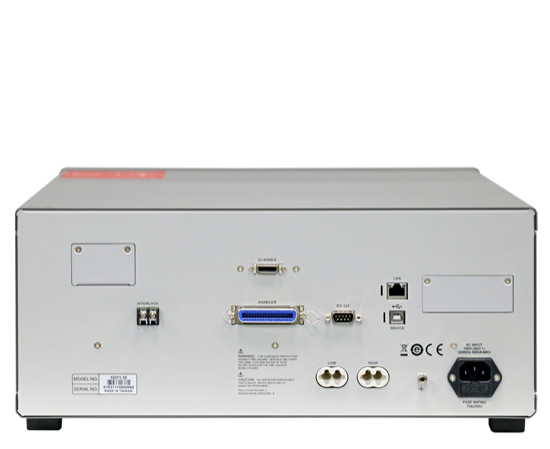

脉冲测试仪Model 19311 Series

脉冲测试是将一个足够高的测试电压(最高6kV)且持续时间极短暂(<160uS)的脉冲电压施加在待测物(铅酸电池芯、金属薄膜电阻)上。

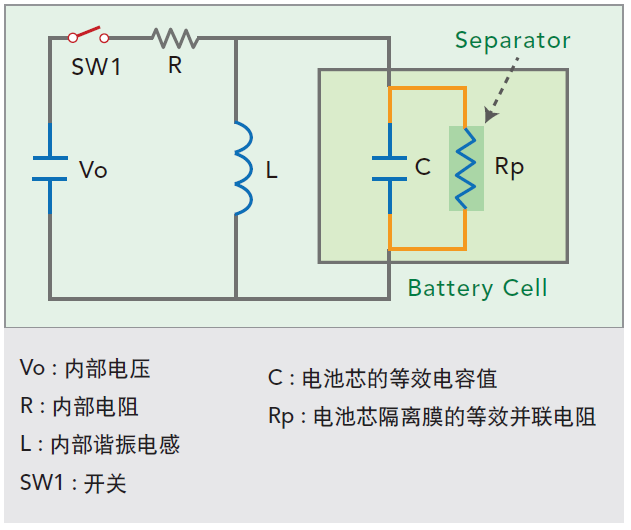

当开关打开对铅酸电池芯施加脉冲测试时，由于19311系列的内部有一个谐振电感，所以电池芯会与19311系列内部的谐振电感与充电电容产生谐振，此谐振波形的电压峰值最高可检测出耐压异常的电池芯。当开关截止关闭后，铅酸电池芯只会与19311系列内部的谐振电感谐振，此谐振波形的电压峰值衰减状态代表着电池芯绝缘品质的好坏。将测试的谐振波形加以分析或与样品的谐振波形进行比对来判断出铅酸电池芯是否为良品。对尚未注入电解液的铅酸电池芯做脉冲测试，主要是为了在注入电解液之前发现铅酸电池芯是否有绝缘不良或是隔离膜不存在的问题。

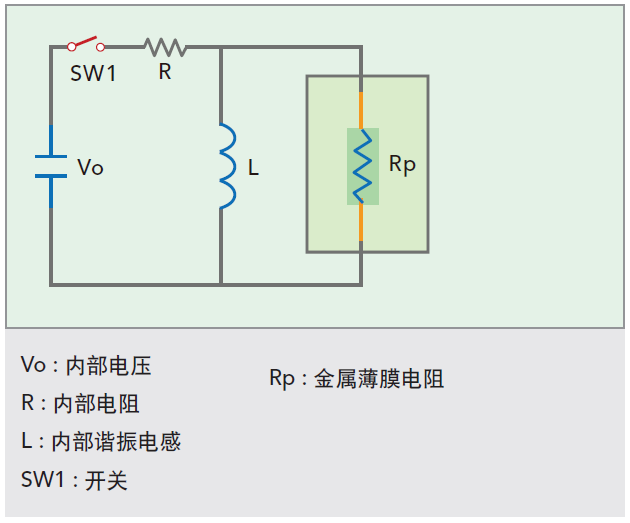

使用交流/直流电压来检测金属薄膜电阻切割处的金属异物，会因为切割处的测试电压太低/不够高以及测试功率过大导致测试电压无法提高，让交流/直流的电压很难检测出金属薄膜电阻切割处的绝缘品质异常，所以需要使用脉冲测试检测金属薄膜电阻切割处的绝缘品质。当开关打开对金属薄膜电阻施加脉冲测试时，由于19311系列内部的谐振电感会产生一个自体谐振，可将测试的谐振波形加以分析或与样品的谐振波形进行比对，检测出耐压异常的金属薄膜电阻。在开关截止关闭后，因为金属薄膜电阻与谐振电感并联，所以谐振波形电压峰值衰减状态的差异表示电阻的阻值差异。对金属薄膜电阻做脉冲测试，主要是为了检测封装后的金属薄膜电阻内部的雷射切割处是否有绝缘不良的问题，使品质较不佳的产品现出原形。检测金属薄膜的雷射切割处是否有绝缘品质不良、绝缘距离不足的潜在问题，可以确保金属薄膜电阻在正常工作条件下不会因为雷射切割处的绝缘品质不良或绝缘距离的不足而劣化造成电阻值改变，降低引起安全事故的机会，保障电气产品被长久使用的信赖性。
