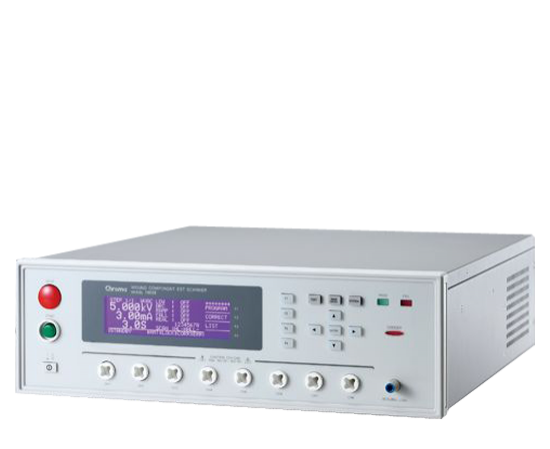

绕线元件的品质验证测试项目包含了AC/DC耐压测试、IR绝缘电阻测试。Chroma 19035绕线元件电气安规扫描测试器针对马达、变压器、加热器等相关绕线产品进行安规测试，让绕线元件厂商在品质验证测试时，不但拥有可靠的品质，能更有效率的为产品品质把关。
Chroma 19035拥有5kVac/6kVdc高压输出，符合绕线元件之耐压测试需求，最大输出电流可达30mA。IR绝缘电阻测试可量测范围为1MΩ到50GΩ，电压输出可达5kV。DCR直流电阻量测除了可量测绕线元件之基本规格，也可做为安规耐压测试之前连接(接触)检查。
19035具有Flashover (电气闪络)、OSC (开短路侦测) 等强大附加功能，以及可程式电压值、时间参数等，针对不同的待测物特性，防止不良品轻易通过品质验证，提升测试本身的信赖度及产品品质。

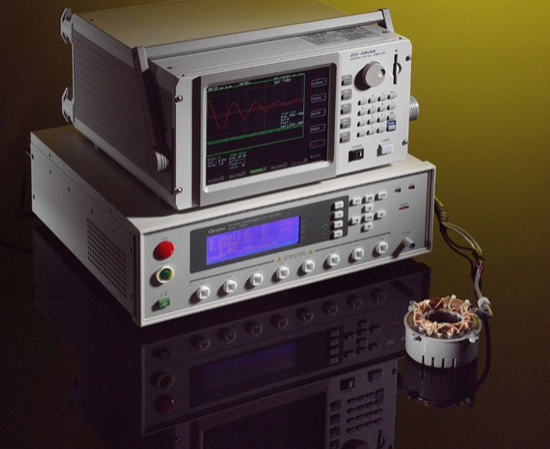

19035为针对马达、变压器、加热器等相关绕线元件测试需求，所设计的综合安规测试器。大多数绕线元件具有多组绕组，如三相马达、双绕组变压器等，利用19035八通道扫描，无需手动切换测试点，达成多点一次测试完成，节省测试时间及人力成本。
19035提供OSC及DCR功能，检验测试过程中是否接触不良或有待测物短路的现象，解决马达、变压器等绕线元件测试时所发生的接触问题，提升测试品质及延长测试设备的寿命。

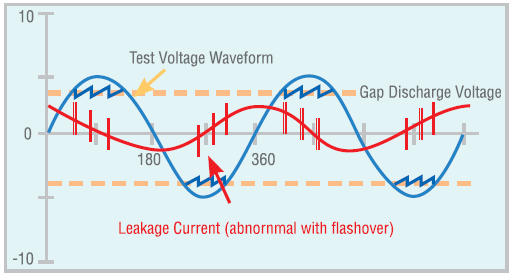

Flashover Detection 电气闪络侦测
19035与Chroma其他安规测试系列仪器同样具有Flashover侦测功能。 Flashover是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成暂态或非连续性放电，导致碳化导电通路产生或产品伤害。以漏电流判定常无法检出不良。须以测试电压或漏电流之变化率判定检出不良。因此Flashover侦测为高压测试不可或缺的检视项目之一。
Ground Fault Interrupt (GFI) 人体保护电路
安全的测试设备必须具备有操作员触电时自动切断功能，即为 GFI 人体保謢电路。如图可知，可由电流表A1及A2分别得到i1及i2 ; 当操作人员触电时，电流表分别测得不同数值，其差异为i1-i2=iH,当iH过高时，即判定为GFI不良，并会立即切断输出讯号，保障使用者的安全。
Open / Short Check (OSC) 开短路侦测
OSC 功能为侦测测试过程中是否有开路(接触不良)或短路(待测物短路)的情形发生。测试过程中若发生开路现象，会导致不良品误判为良品 ; 若发生短路现象，可提早得知并筛选，减少对治具设备的伤害，节省测试成本。
一般耐压测试产品皆呈电容性(Cx)，在正常状态下可能在数十pF至数μF之间。一旦发生连接断路则会在断路界面形成微小电容量(Cc)，一般低于10pF，而呈现整体电容量远低于正常产品现象，而当待测物短路或接近短路时时则会呈现电容量远高于正常现象，因此可利用电容量变化之上下限值判断接线是否良好。
High Speed Contact Check (HSCC) 高速接触检查
高速接触检查功能是Chroma新研发的接触检测技术。HSCC可以快速的扫描待测物电路接触是否正常。此新技术可以让耐压测试前的接触检查比以往更快速的完成。
DCR直流电阻二线/四线测试
Chroma 19035将DCR量测(二线/四线)列为标准测项之一。二线量测适用于DCR较大的量测，四线量测因具有较高的准确度，适用于DCR较小的量测。
温度补偿功能 (Temp Compensation)
当量测较小的DCR值时，常会遇到温差所造成的问题。当量测时的温度不同时，量测的阻值也会不同。因此19035加入了温度补偿功能(Temp Compensation)，经由温度系数的转换，将DCR换算为标准温度下量测的值，减少温度差异造成的影响。
直流电阻平衡判定 (DCR Balance)
DCR值通常与感量平衡有关。当三组绕线马达的DCR不平衡时，导致旋转不平衡，长期使用后会造成品质不良。DCR平衡判定将绕组的最大最小值相减，若超过设定值范围即为不良品，是马达类产品长期可靠度测试的辅助工具。

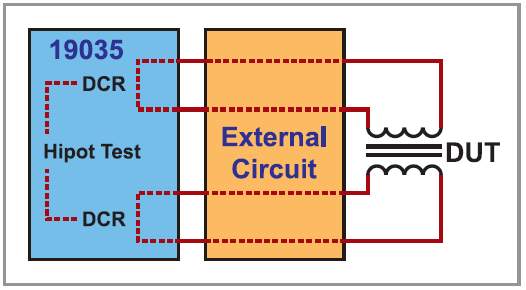

接触检查 (Contact Check)
DCR测试不仅能量测绕组的直流电阻，还能做为Hipot测试前的接线状态检查。Chroma19035可以使用DCR量测来检查外部对绕组的接触状态，尤其是对测试点之间容值低于20pF的绕线元件。
产品特色
- 支援16通道扫描测试
- 高速接触检查 (HSCC)
- 次测项功能
- OSC开短路侦测
- GFI人体保护电路
- Flashover侦测
- 面板锁定功能
- 标准RS232介面
- 可选购GPIB&HANDLER介面
- CE认证
| 型号 | 叙述 |
| 19035 | 绕线元件安规扫描测试器 |
| A190347 | GPIB & Handler 介面卡 |
| A190351 | 8CH-16CH扫描装置 |
| A190358 | 讯号显示盒 |
| A190359 | 16通道高压扫描治具 |
| A190702 | 40kV 高压探棒 |
