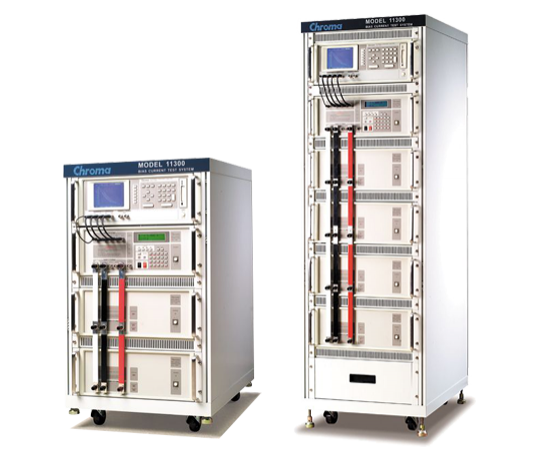

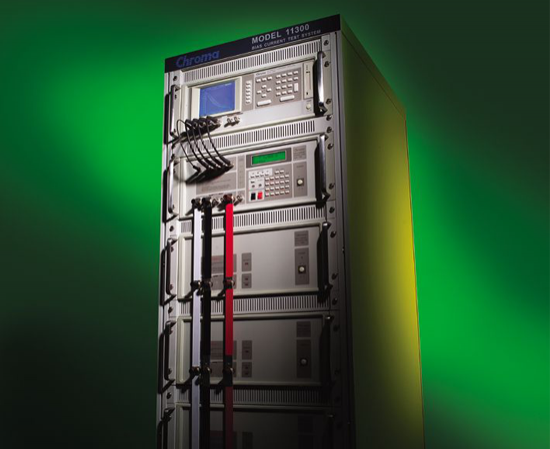

直流重叠测试系统Model 11300

Chroma 11300 直流重叠测试系统是一个组合测试系统包含LCR表与直流重叠电流源。

本直流重叠测试系统整合了3252/3302系列的自动零件分析仪，1320系列直流重叠电流源，等主要硬件测试设备。3252/3302系列的自动零件分析仪可以直接控制1320系列直流重叠电流源的输出。宽广的测试规格环境，最大可达300A直流重叠，满足如RD、QC、QA等不同的应用环境的测试需求，提供具经济效益的采购选择。

本系统针对大直流电流而设计，最大到300A。在直流重叠电流源间连接采低ESR(<10m ohm)设计，降低热能产生与提高量测结果的精准度。并搭配多功能四端测试治具，可以量测多种DUT，包含SMD DUT、DIP ring core DUT等。

本系统可透过Windows作业环境的联机软件或LCR表本身的扫描功能，提供Power Choke扫描特性分析图形。提供手动触发或自动触发方式多点扫描直流重叠可以分析铁芯特性，包含电感质量检阅和产品功能分析。Chroma 11300是各式电源供应器的磁性Choke与Core最好的测试解决方案。

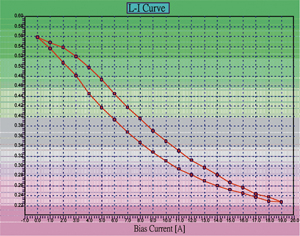

▲ L-I Curve Software
