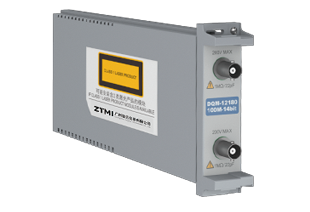

DQM-12180 2通道板卡

型号	DQM-12180	探头比例	电压探头：自定义比例可设置范围1e-6~1e+6 电流探头：自定义比例可设置范围1e-6V/A~1e+6V/A
输入连接器	安全型BNC
通道数目	2 通道
输入阻抗	1MΩ，约22pF
输入耦合	AC、DC
电气隔离	隔离
最大采样率	100MS/s	探头校准	复位、未校准
带宽(-3dB)^[1]	DC-20MHz	最大输入电压	直接输入 200V（DC+ACpeak）
带宽限制	off，2MHz/1.28MHz/640kHz/320kHz/160kHz/80kHz/40kHz/20kHz/10kHz	最大允许共模电压	直接输入：42V（DC+ACpeak），CATII 30V
ADC 分辨率	14bit	耐压	1500Vrms 1分钟每个端子和地之间（50Hz）
电压垂直档位	0.01V/div~20V/div（1-2-5步进） 0.01V/div、0.02V/div、0.05V/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div、10V/div、20V/div 备注：使用1:1衰减探头	绝缘电阻	500VDC，10MΩ以上，每个端子和地之间
		波形反转	OFF、ON
		相位延时	-650ns~650ns
垂直轴直^[1] 流精度	量程误差：10mV/div~20V/div：±（10div的0.3%）增益误差：±读数的0.15%	垂直位置设置	±0.5div（距屏幕中心）
垂直轴直^[1] 流精度	量程误差：10mV/div~20V/div：±（10div的0.3%）增益误差：±读数的0.15%	垂直位置缩放 (缩放方式)	• 缩放比例：0.1-100，最小分辨率0.00001 • 垂直偏置：±0.5div（距屏幕中心）
探头类型	U、I	重量	约0.335kg
