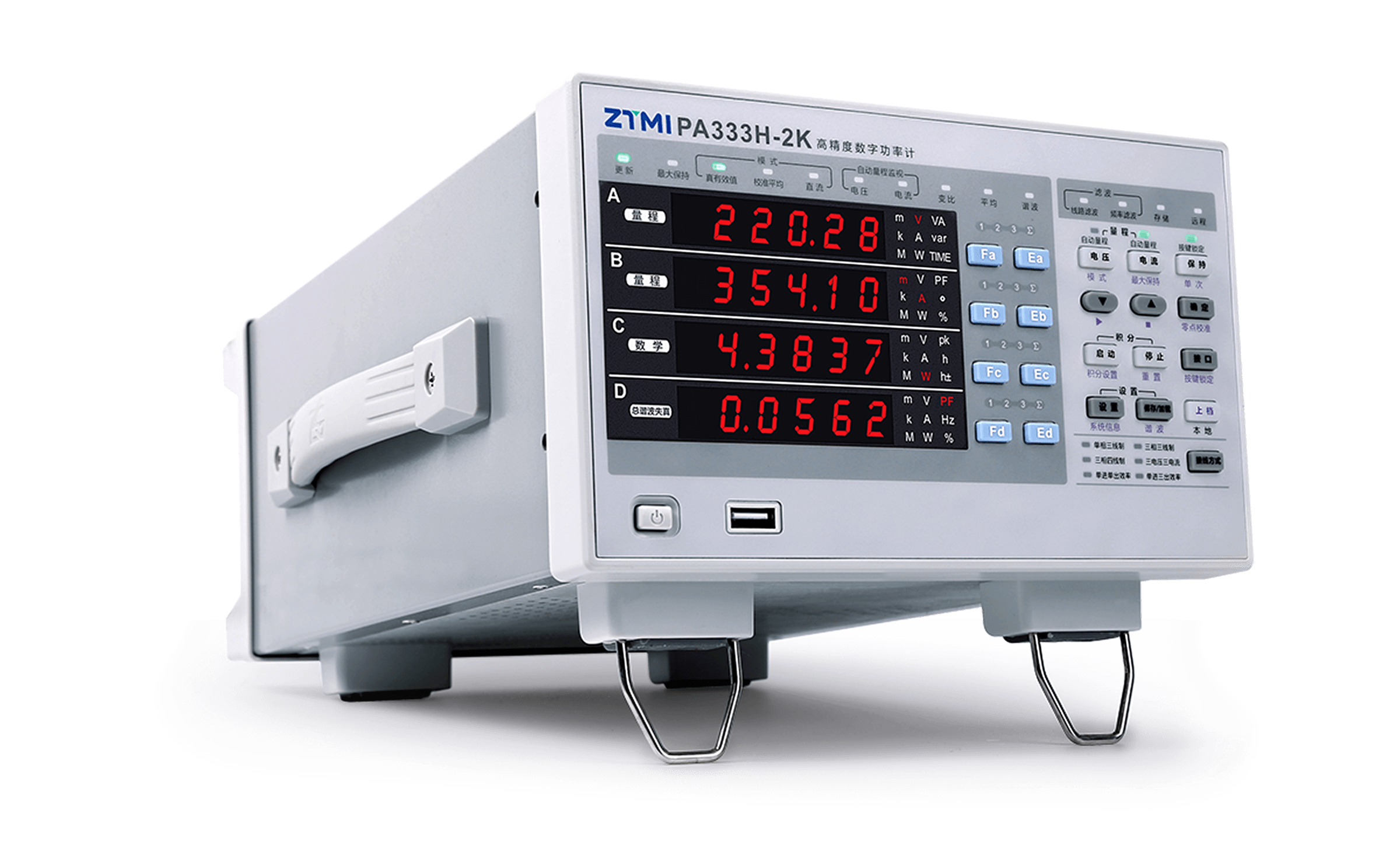

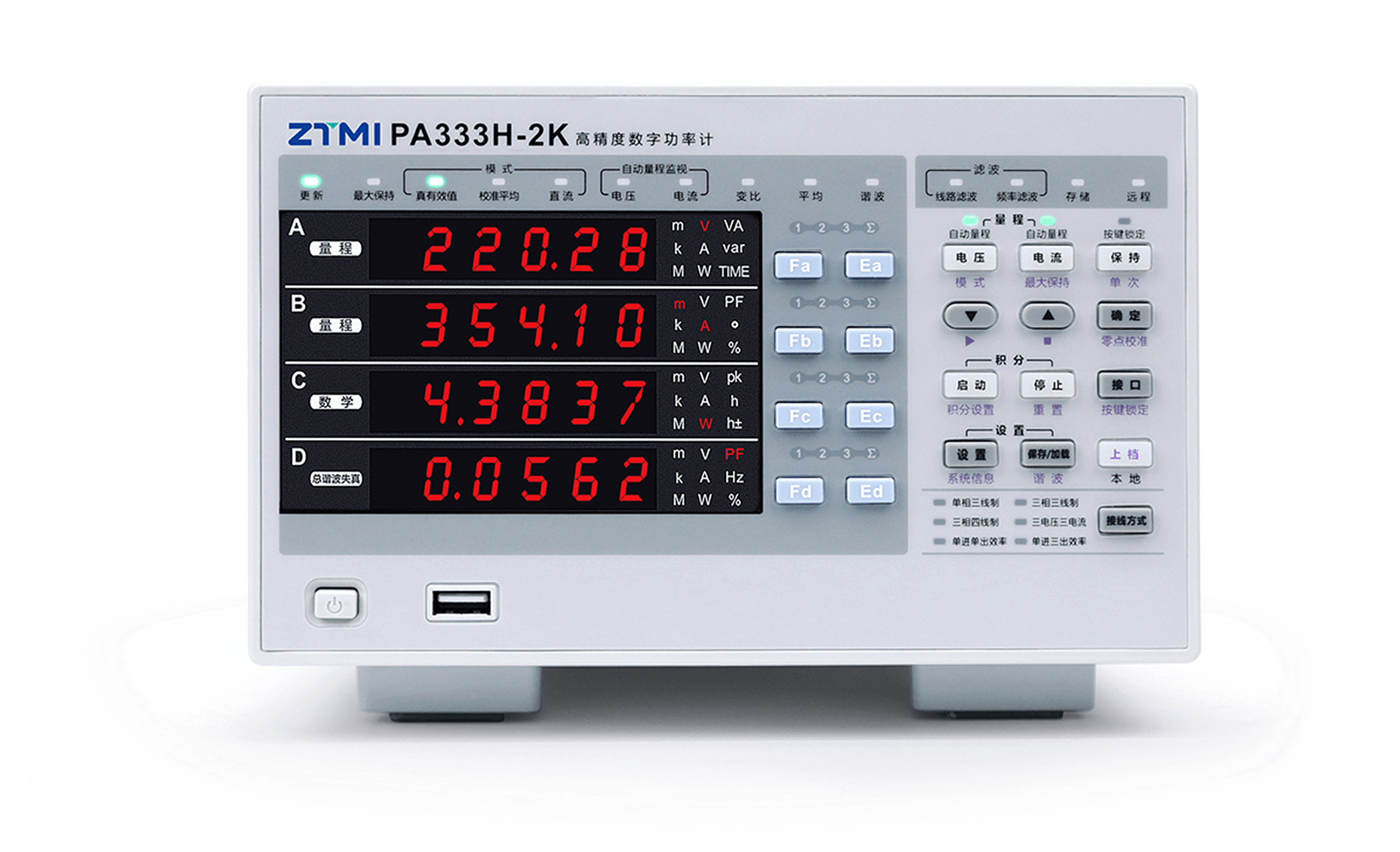

PA333H-2K高电压版数字功率计

功率计是一种基础的电参数测量仪器，主要用于光伏、家电、电源、电机等行业的产线测试环节，具有高精度、易集成、高性价比的产品特性。
PA333H-2K功率计配备三通道2000V/50A功率板卡，具备0.1%高精度与300KHz高带宽。在需要对2000V高压信号、50A内电流信号或高频信号测试时有更好的表现，如光伏/储能逆变器、PCS变流器等新能源行业。

产品咨询客户经理

仪器解决方案：付朋电话:13717737785Q Q:583771539

商务合作客户经理

商务咨询合作：冯先生电话:18929381667Q Q:2393692460

产品描述

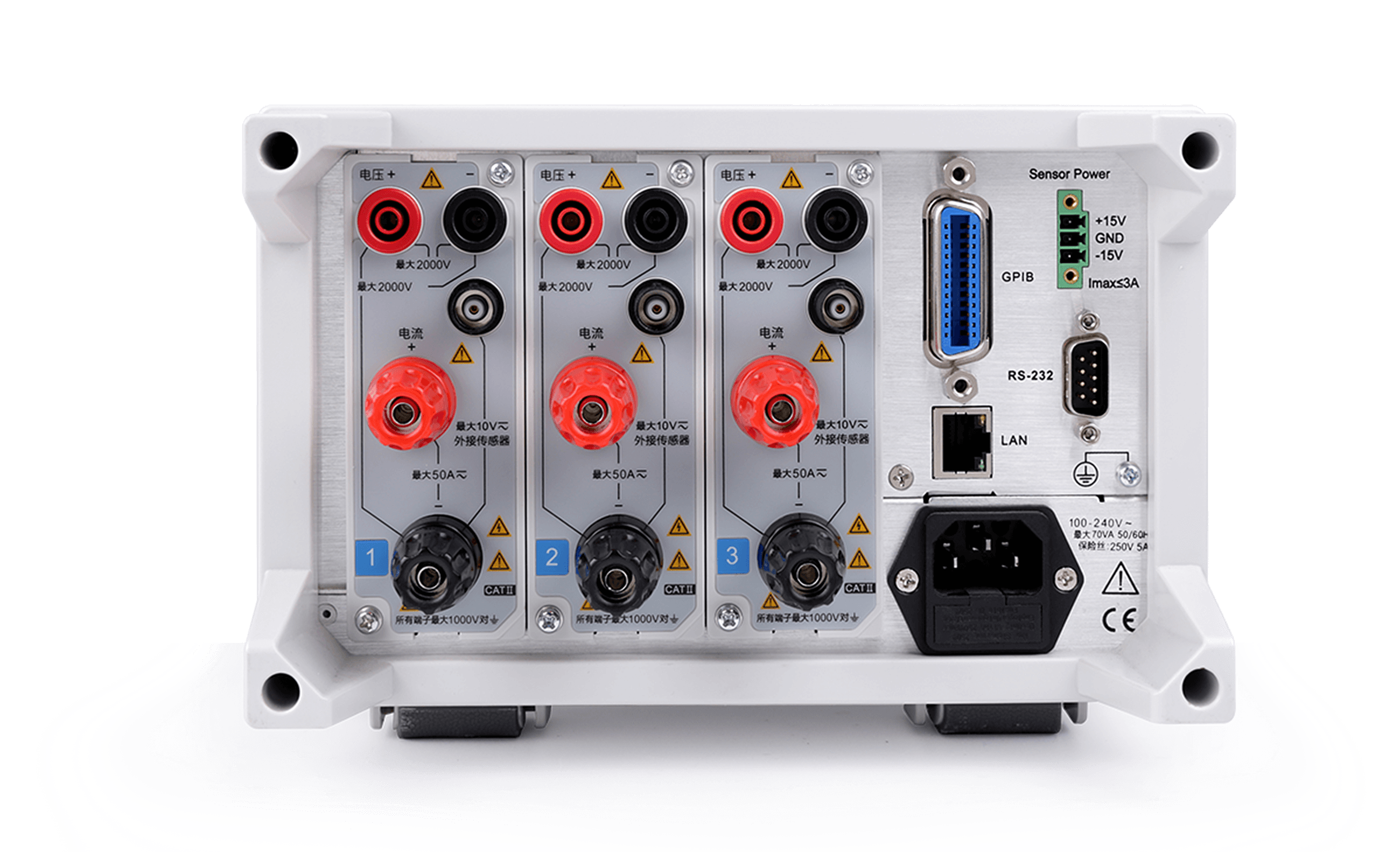

2000V直流电压、50A有效值电流输入，满足光储行业应用需求

PA333H-2K是致远仪器面向光伏/储能行业开发的，可支持最大2000V直流电压直接输入的高精度功率计，同时支持最大50A电流直接输入，功率范围更大，应用更广。

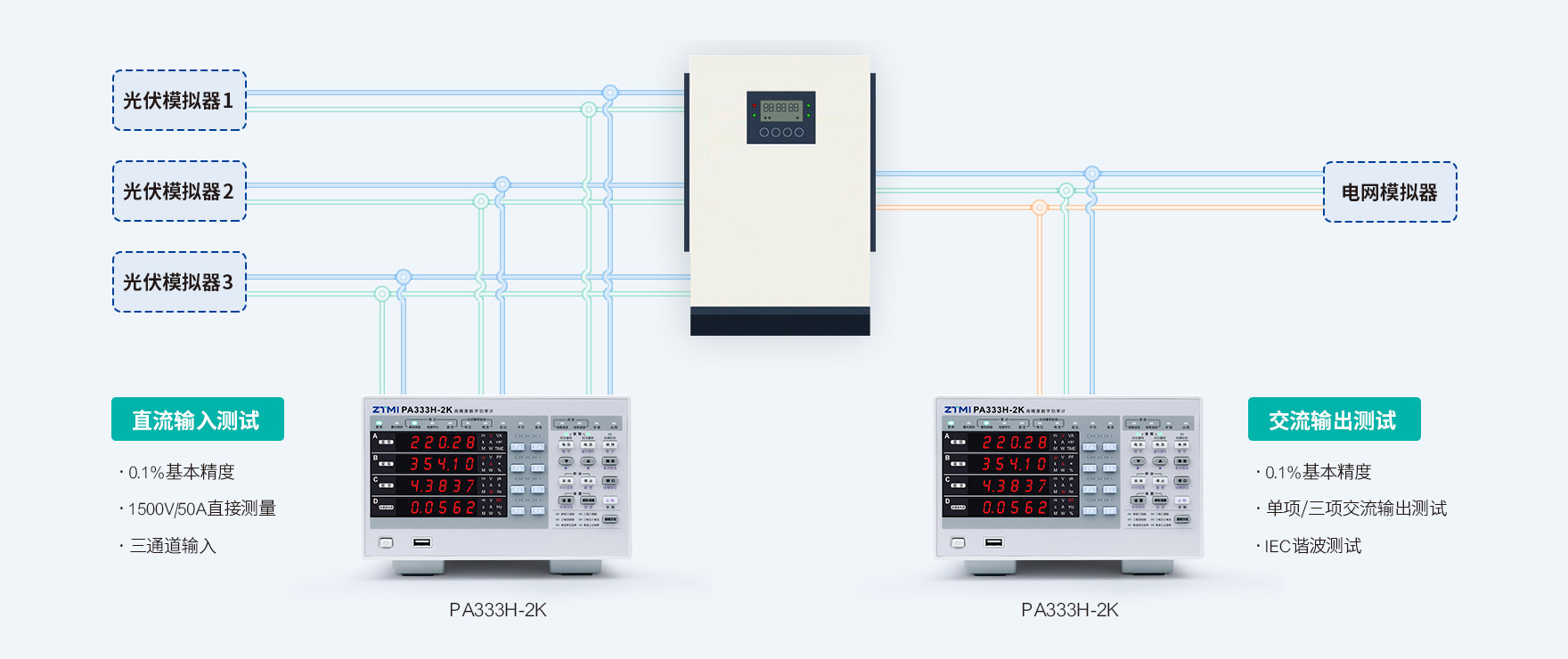

ct_1-7

低功率因数下仍能保证高精度测量

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

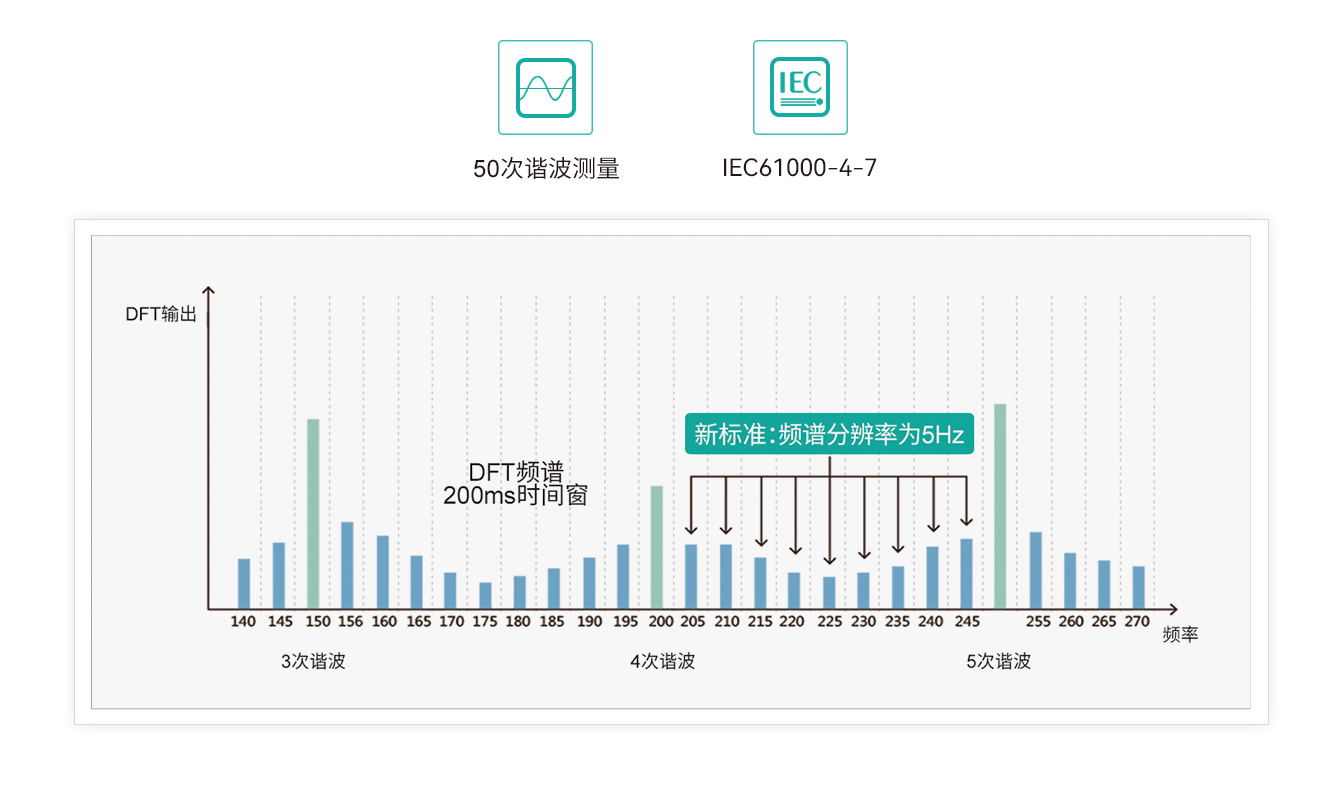

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

全新MTA分析软件，实现仪器远程控制与数据高效分析

MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。

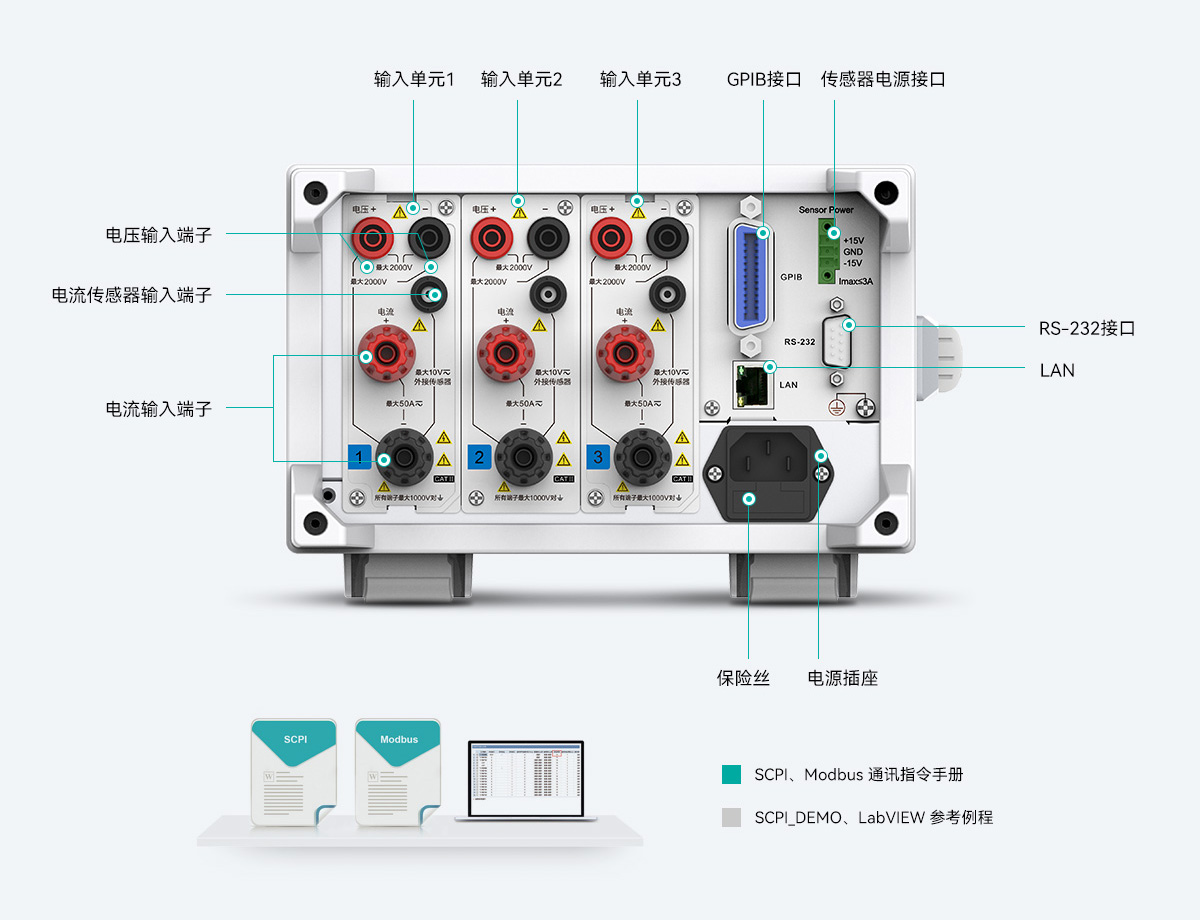

丰富通讯接口

通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。

功率计选型表

型号	PA333H-2K	PA333H	PA323H	PA323	PV300	PA310H	PA310

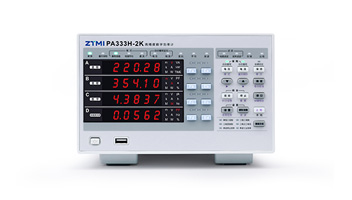

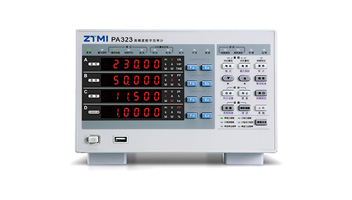

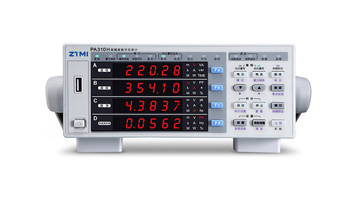

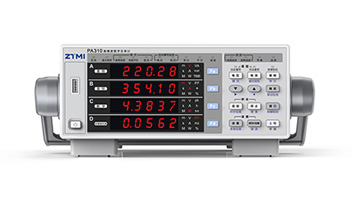

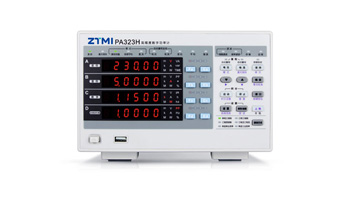

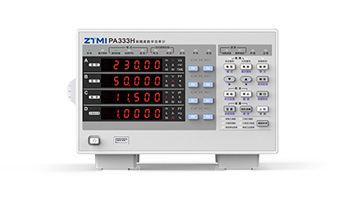

实物图
输入通道	三通道	三通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%
输入带宽	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 100kHz	DC,0.1Hz ~ 5.5kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz
采样率	200KS/s	200KS/s	200KS/s	200KS/s	100KS/s	500KS/s	500KS/s
谐波分析次数	1-50次	1-50次	1-50次	1-50次	无	1-50次	1-50次
最大测试电压	2000V	1500V	1000V	600V	1000V	1000V	600V
电流测试范围	5mA-50A	5mA-50A	500µA-5A	2.5mA-20A	5mA-50A	5mA-50A	25µA-20A
外部传感器输入	BNC	BNC	BNC	BNC	BNC	BNC	BNC
通信接口	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host
测试场景	光伏逆变器储能逆变器 PCS变流器三相大功率电源	大功率电机三相大功率电源光伏逆变器直流输入	光伏逆变器交流输出搭配高精度电流传感器	小功率电机三相小功率电源	生产测试系统集成	单相大功率电源	单相小功率电源家电行业功耗测试
