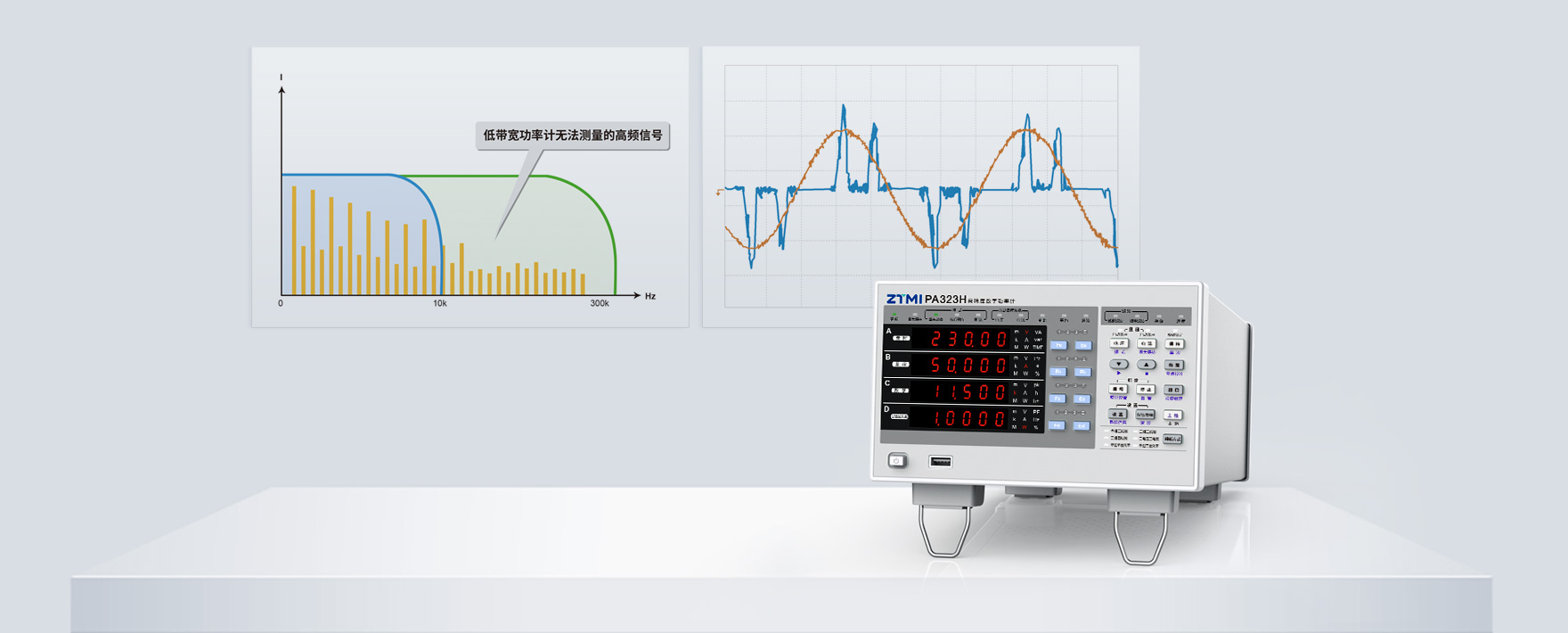

高频信号测试

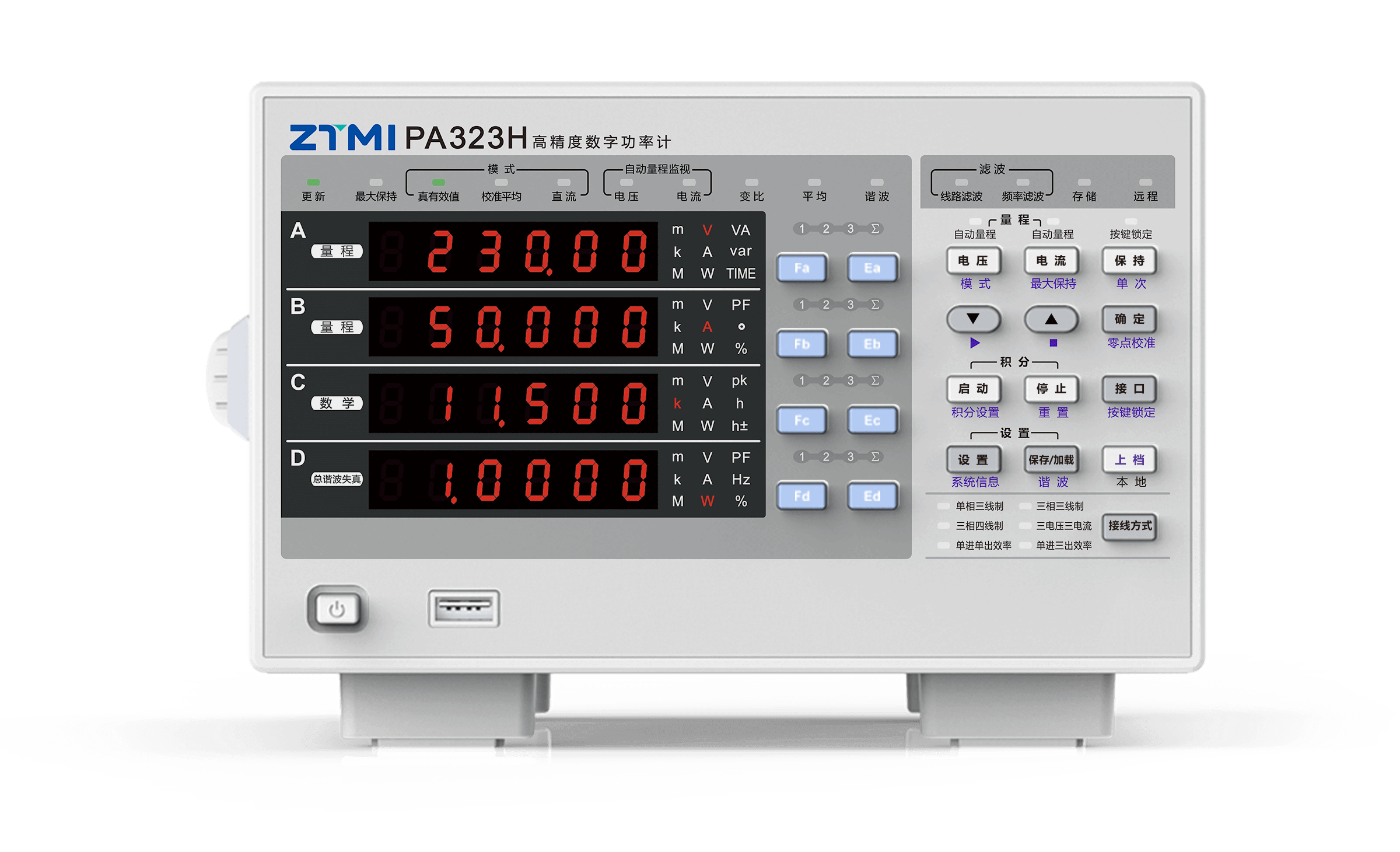

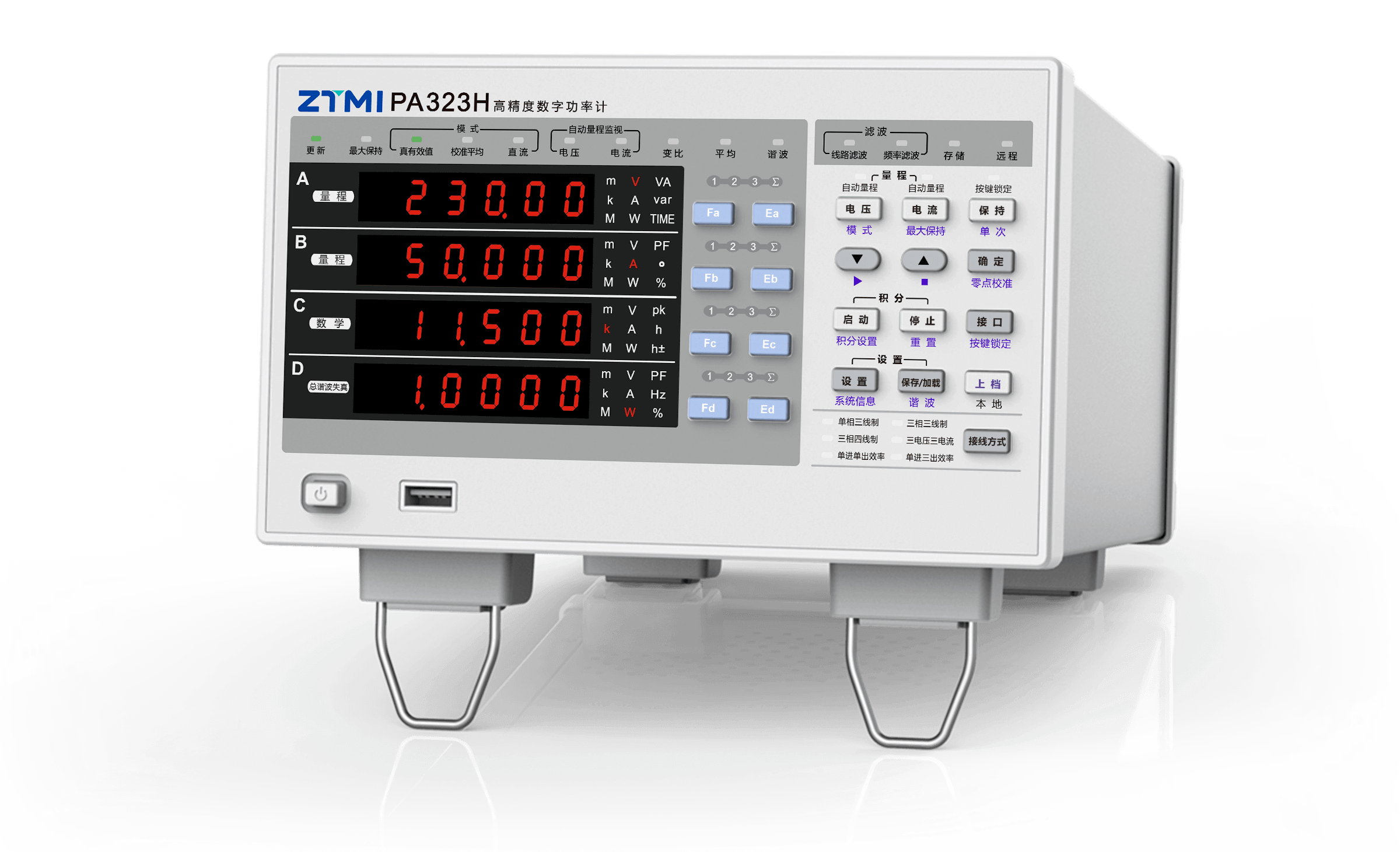

在面对存在畸变的信号时，普通功率计因带宽与采样率的限制，无法测试其中高频谐波分量，测量值与真实值存在巨大差距。PA323H数字功率计具有300KHz带宽，能够涵盖畸变波形中的高频谐波分量，准确测量其功率因数及功率。

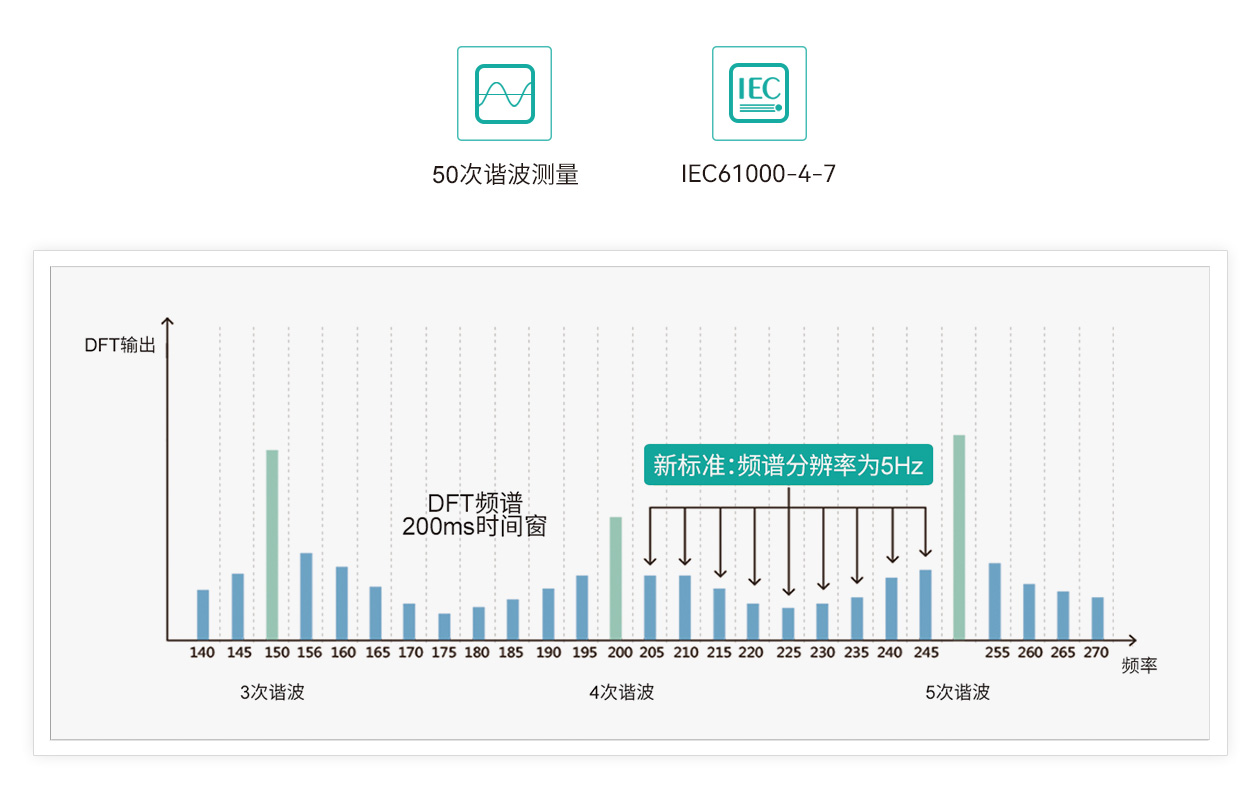

谐波测量符合IEC61000-4-7国际标准
PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

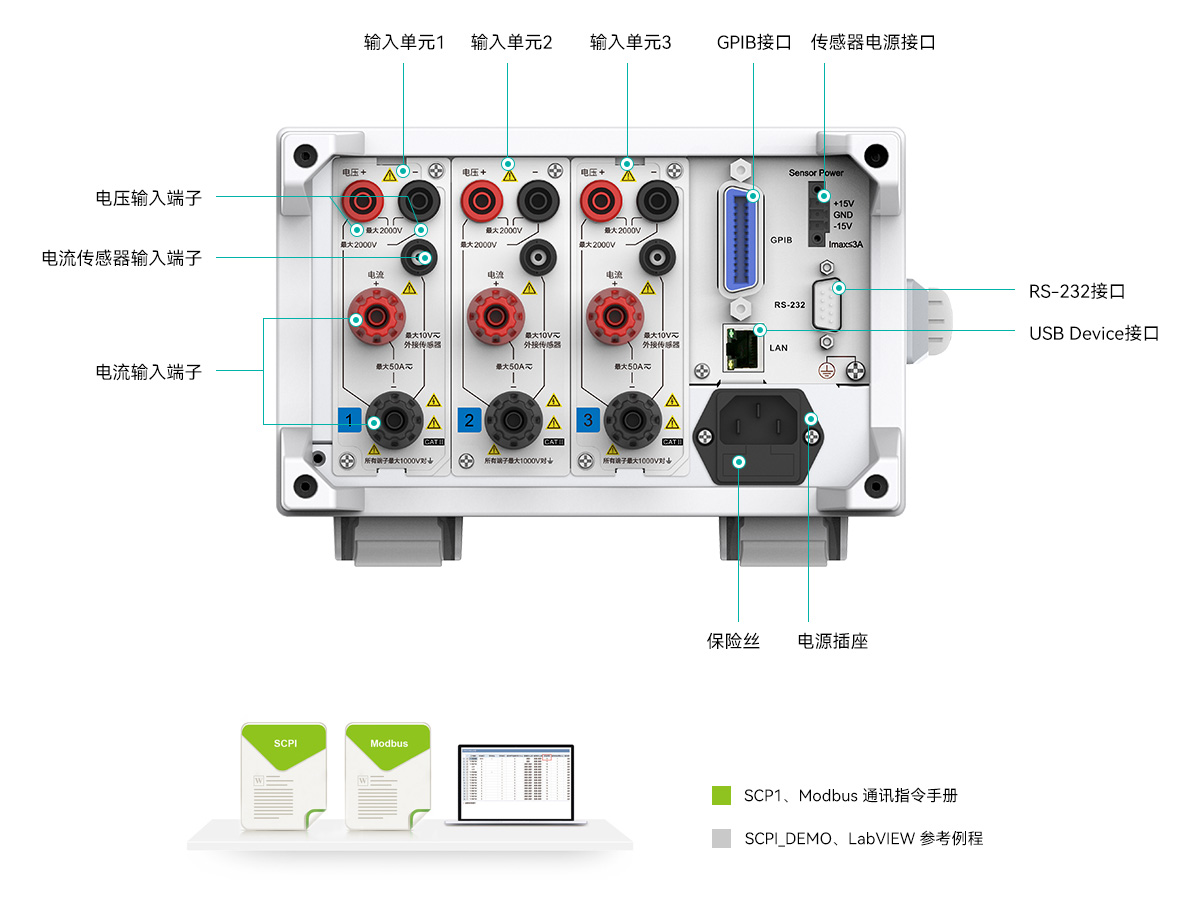

丰富通讯接口

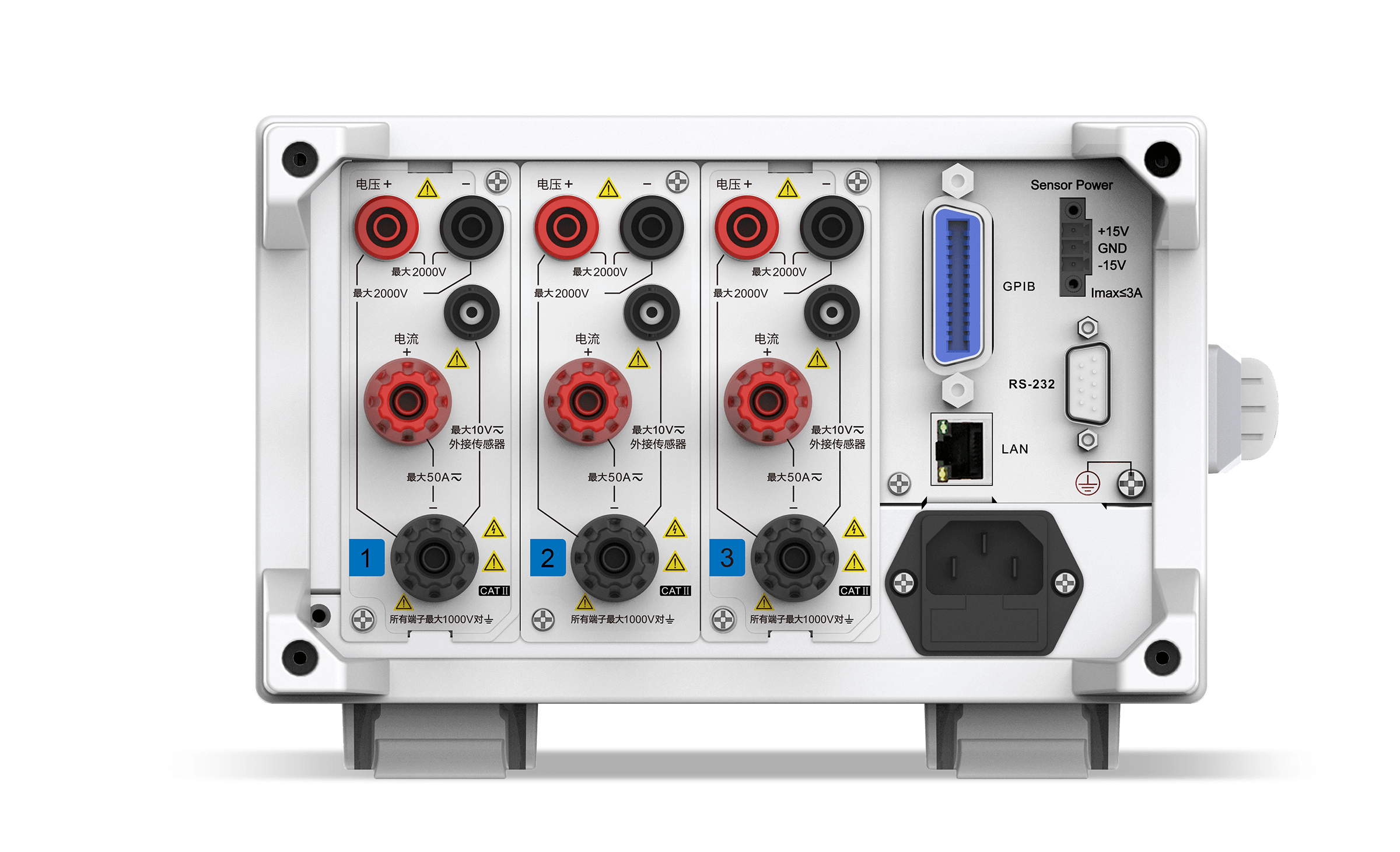

通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。

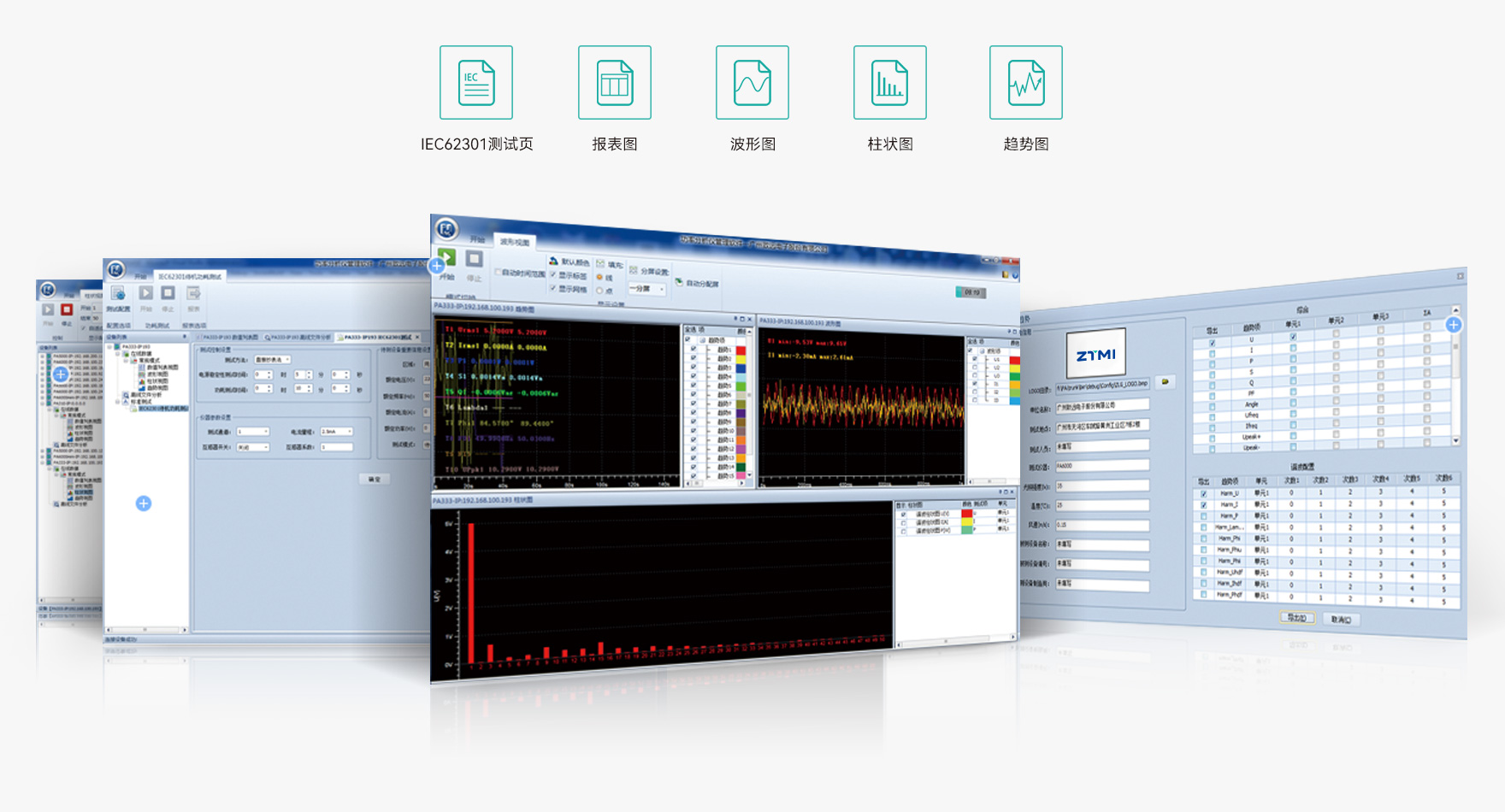

高效的可视化数据分析软件
PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。
功率计选型表
| 型号 | PA333H-2K | PA333H | PA323H | PA323 | PV300 | PA310H | PA310 |
|---|---|---|---|---|---|---|---|

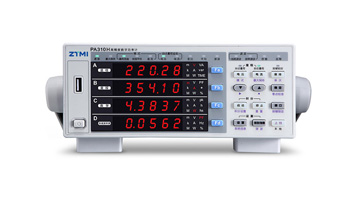

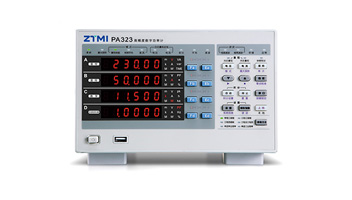

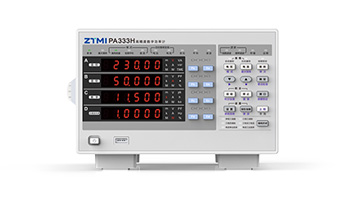

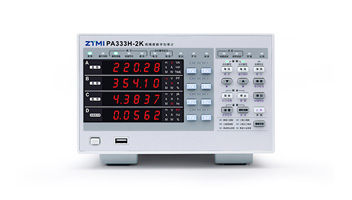

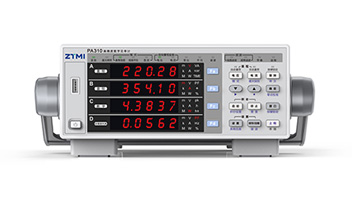

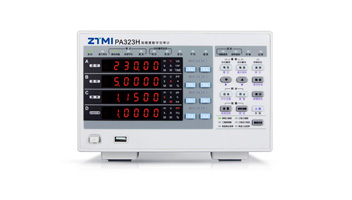

| 实物图 |  |
 |
 |
 |
 |
 |
 |
| 输入通道 | 三通道 | 三通道 | 三通道 | 三通道 | 三通道 | 单通道 | 单通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 输入带宽 | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 100kHz | DC,0.1Hz ~ 5.5kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz |
| 采样率 | 200KS/s | 200KS/s | 200KS/s | 200KS/s | 100KS/s | 500KS/s | 500KS/s |
| 谐波分析次数 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 无 | 1-50次 | 1-50次 |
| 最大测试电压 | 2000V | 1500V | 1000V | 600V | 1000V | 1000V | 600V |
| 电流测试范围 | 5mA-50A | 5mA-50A | 500µA-5A | 2.5mA-20A | 5mA-50A | 5mA-50A | 25µA-20A |
| 外部传感器输入 | BNC | BNC | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 测试场景 | 光伏逆变器 储能逆变器 PCS变流器 三相大功率电源 |
大功率电机 三相大功率电源 光伏逆变器直流输入 |
光伏逆变器交流输出 搭配高精度电流传感器 |
小功率电机 三相小功率电源 |
生产测试 系统集成 |
单相大功率电源 | 单相小功率电源 家电行业功耗测试 |
