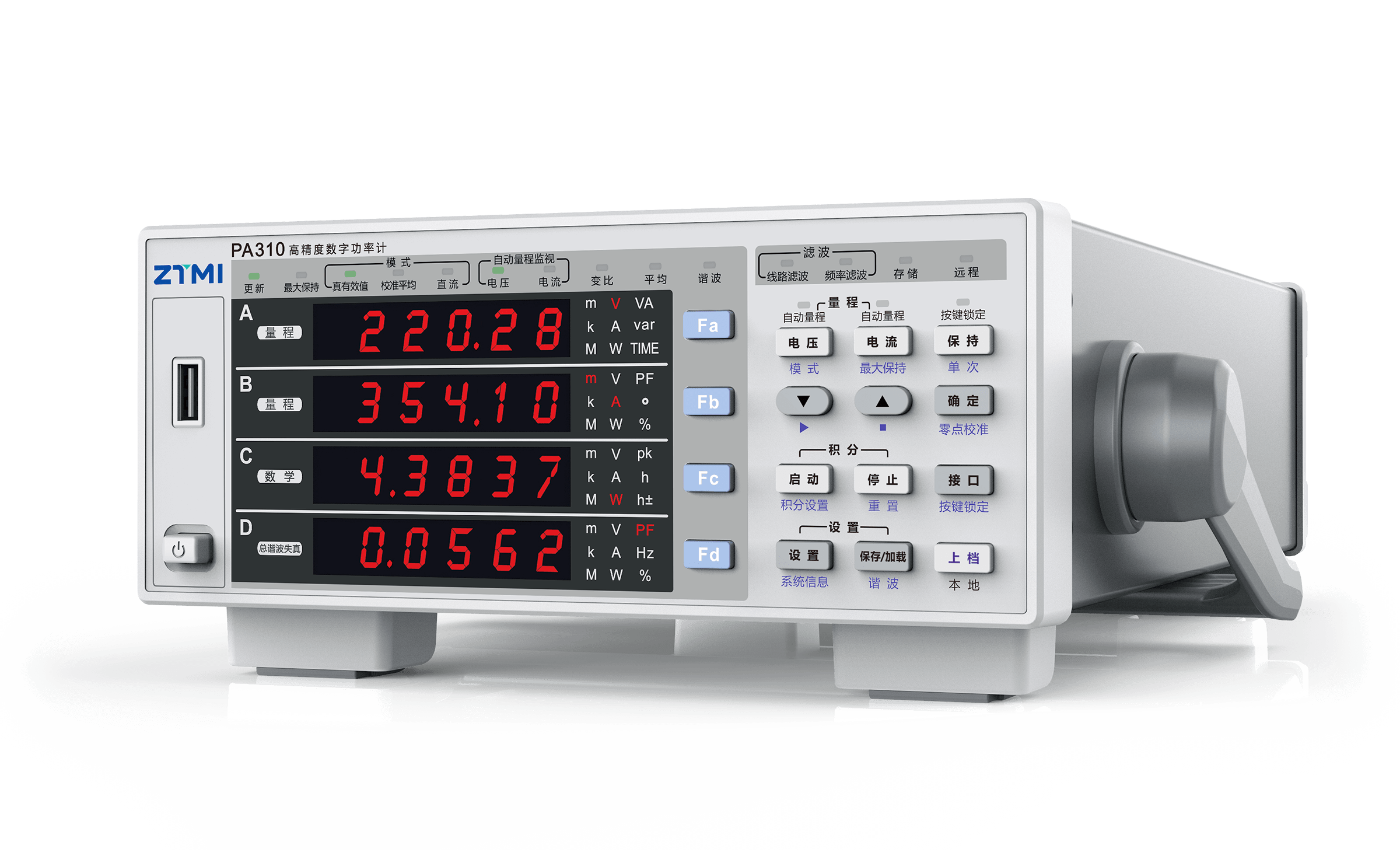

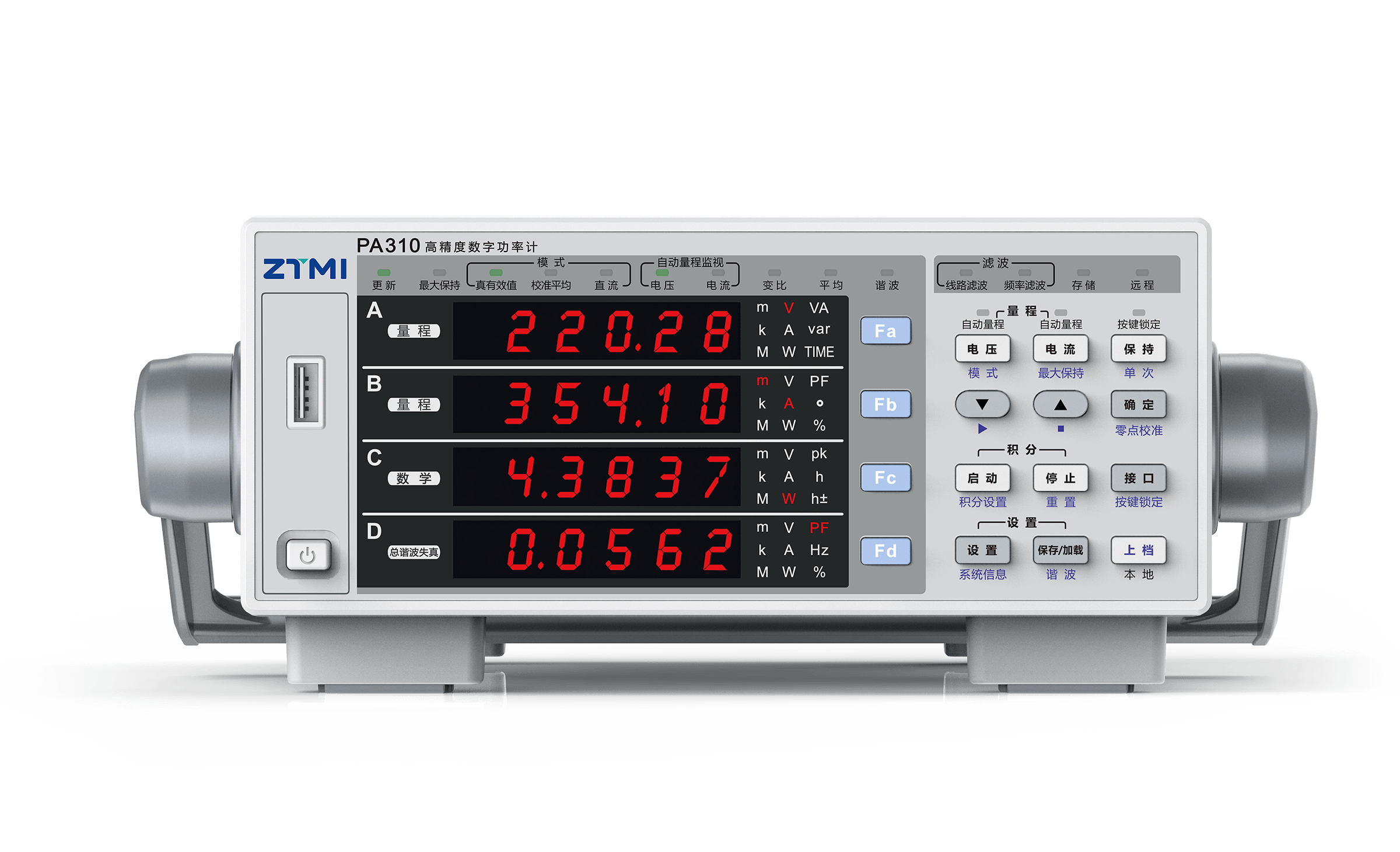

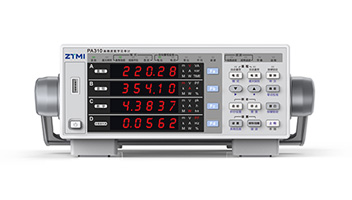

PA310数字功率计

PA310功率计配备单通道600V/20A功率板卡，具备0.1%高精度与300KHz高带宽。

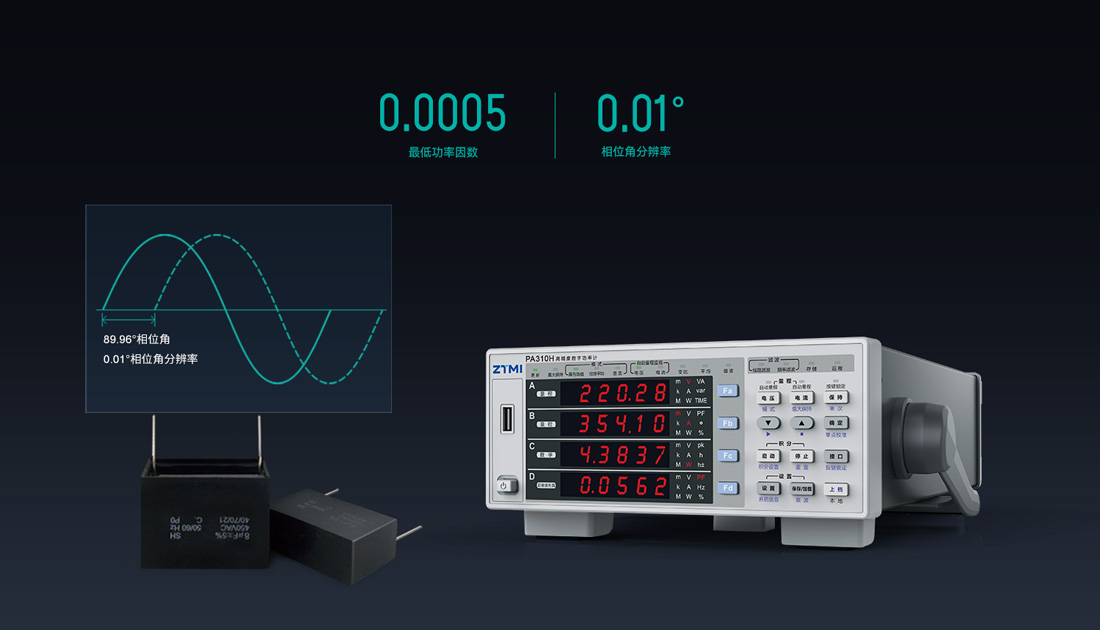

低功率因数下仍能保证高精度测量

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

ct_1-2

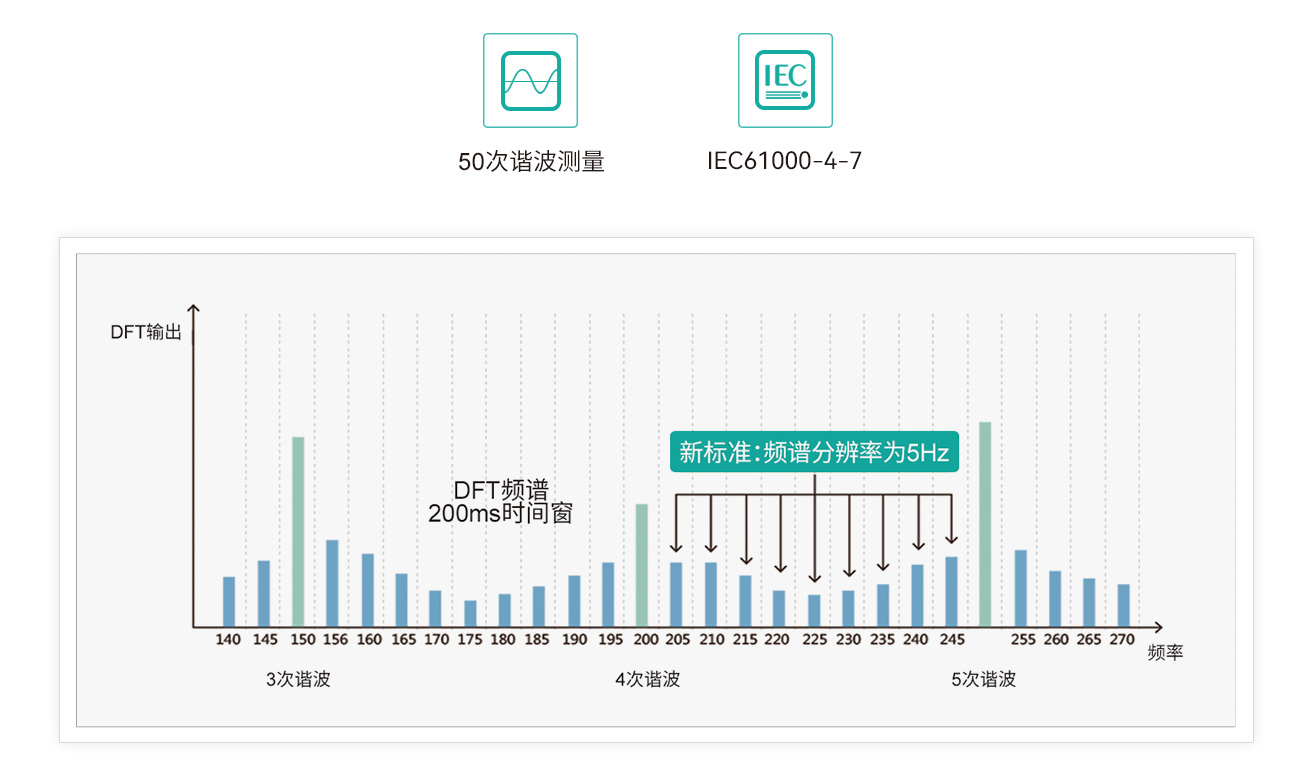

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

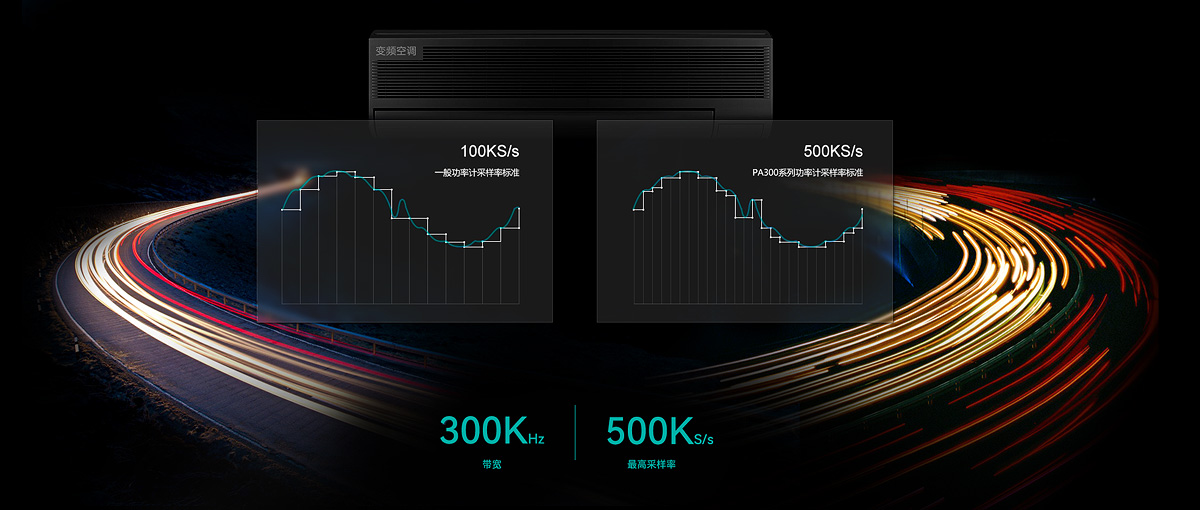

PA300系列数字功率计具有高至500KS/s的采样率和300KHz的带宽，能够测量高频信号，满足变频家电、开关电源等新技术产品的功耗测量。

ct_3-2

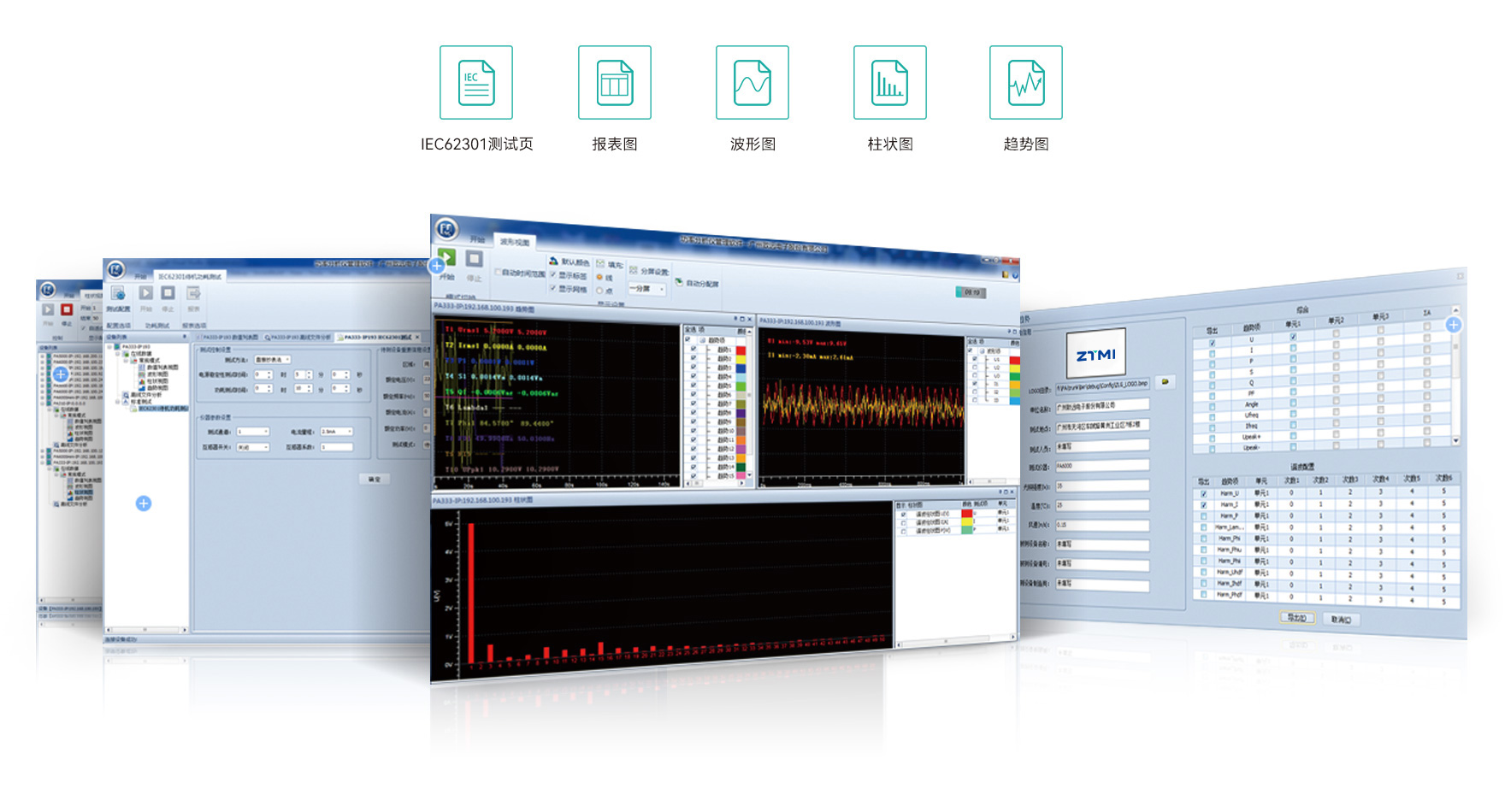

PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。

glj_list_1

量程从5mA到20A跨度大，如采用单一分流器，造成温漂大，测量精度低等问题。PA300系列数字功率计，采用双分流器技术，保持分流电阻的温度稳态变化，降低温漂，实现从小电流到大电流测量都保证 0.1% 的功率测量精度。

glj_list_2

PA300系列数字功率计采用100MHz的同步采样时钟，保证任一个通道ADC的采样相位同步，误差在10ns以内，减小测量时U、I夹角的引入误差，保证有功功率及功率因数测量精度。

glj_list_3

前端的调理电路有效解决温漂、噪声等问题，同时采用了16位AD进行高速率采集电压、电流模拟量，保证原始信号的准确度。

glj_list_4

电压和电流通道均采用专用的屏蔽及隔离技术，隔离通道间有高达120dB的共模抑制比，保证通道间干扰减到最小，在测试过程中可以随意测量任意位置、任意点，与被测系统的0电位没有关系，保证每个通道独立测量。

glj_list_5

采集大容量数据后需做快速运算处理，其它品牌功率计是采用 ARM 处理器或 DSP 直接运算处理，但由于数据吞吐量巨大，单个 ARM 处理器或 DSP 无法做到实时处理；PA300 系列功率计采用了 FPGA+DSP 的设计架构，FPGA进行协处理运算，搭配高速 DSP 实现实时测量和处理。

型号	PA333H-2K	PA333H	PA323H	PA323	PV300	PA310H	PA310

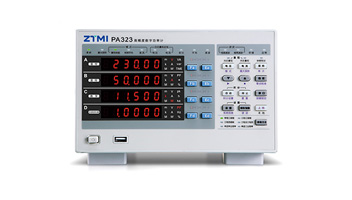

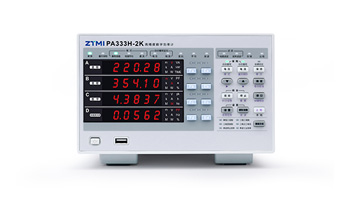

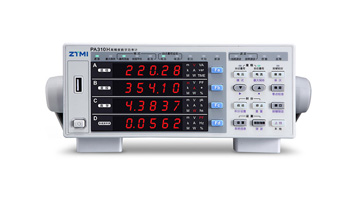

实物图
输入通道	三通道	三通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%
输入带宽	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 100kHz	DC,0.1Hz ~ 5.5kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz
采样率	200KS/s	200KS/s	200KS/s	200KS/s	100KS/s	500KS/s	500KS/s
谐波分析次数	1-50次	1-50次	1-50次	1-50次	无	1-50次	1-50次
最大测试电压	2000V	1500V	1000V	600V	1000V	1000V	600V
电流测试范围	5mA-50A	5mA-50A	500µA-5A	2.5mA-20A	5mA-50A	5mA-50A	25µA-20A
外部传感器输入	BNC	BNC	BNC	BNC	BNC	BNC	BNC

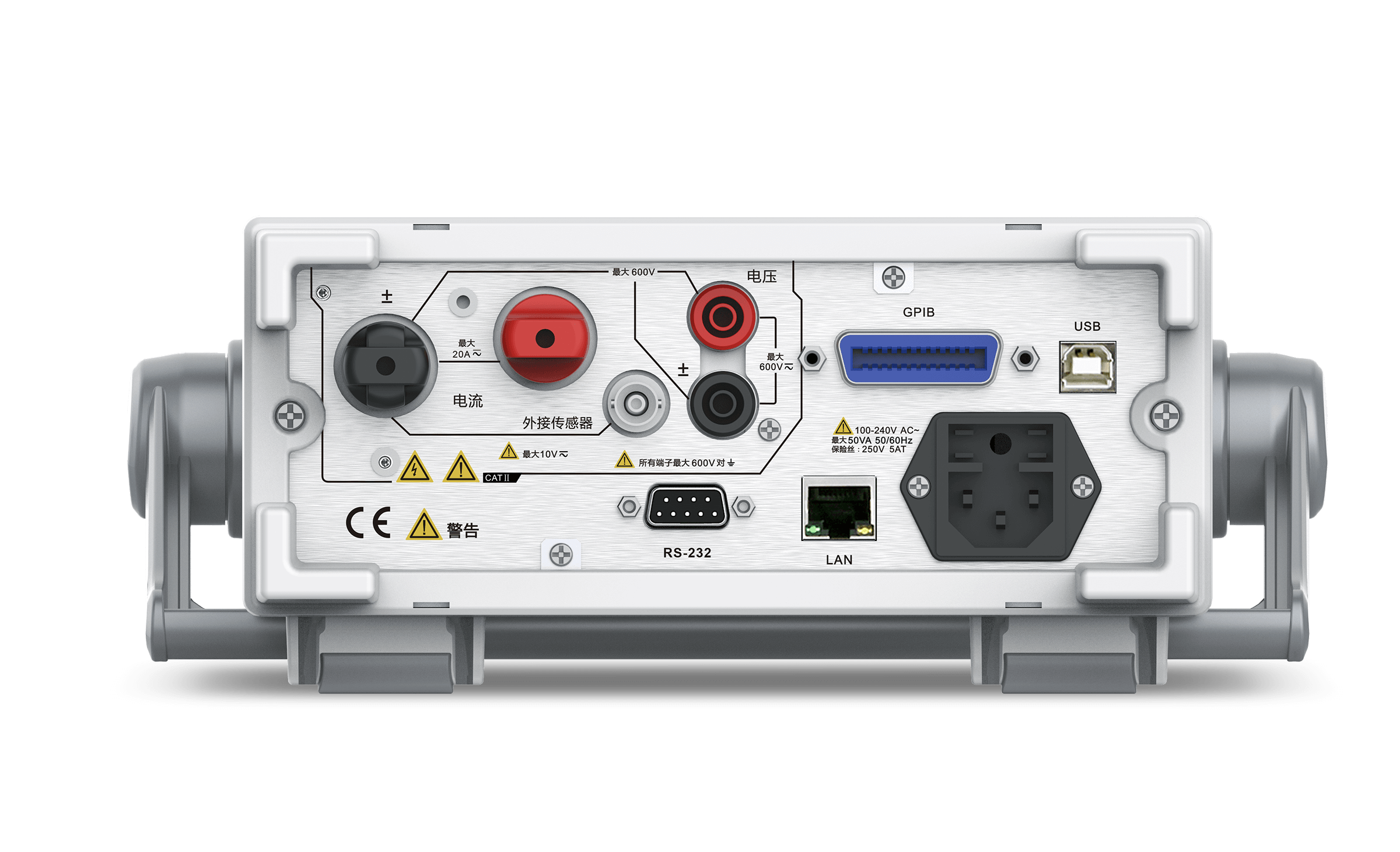

通信接口	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host
测试场景	光伏逆变器储能逆变器 PCS变流器三相大功率电源	大功率电机三相大功率电源光伏逆变器直流输入	光伏逆变器交流输出搭配高精度电流传感器	小功率电机三相小功率电源	生产测试系统集成	单相大功率电源	单相小功率电源家电行业功耗测试
