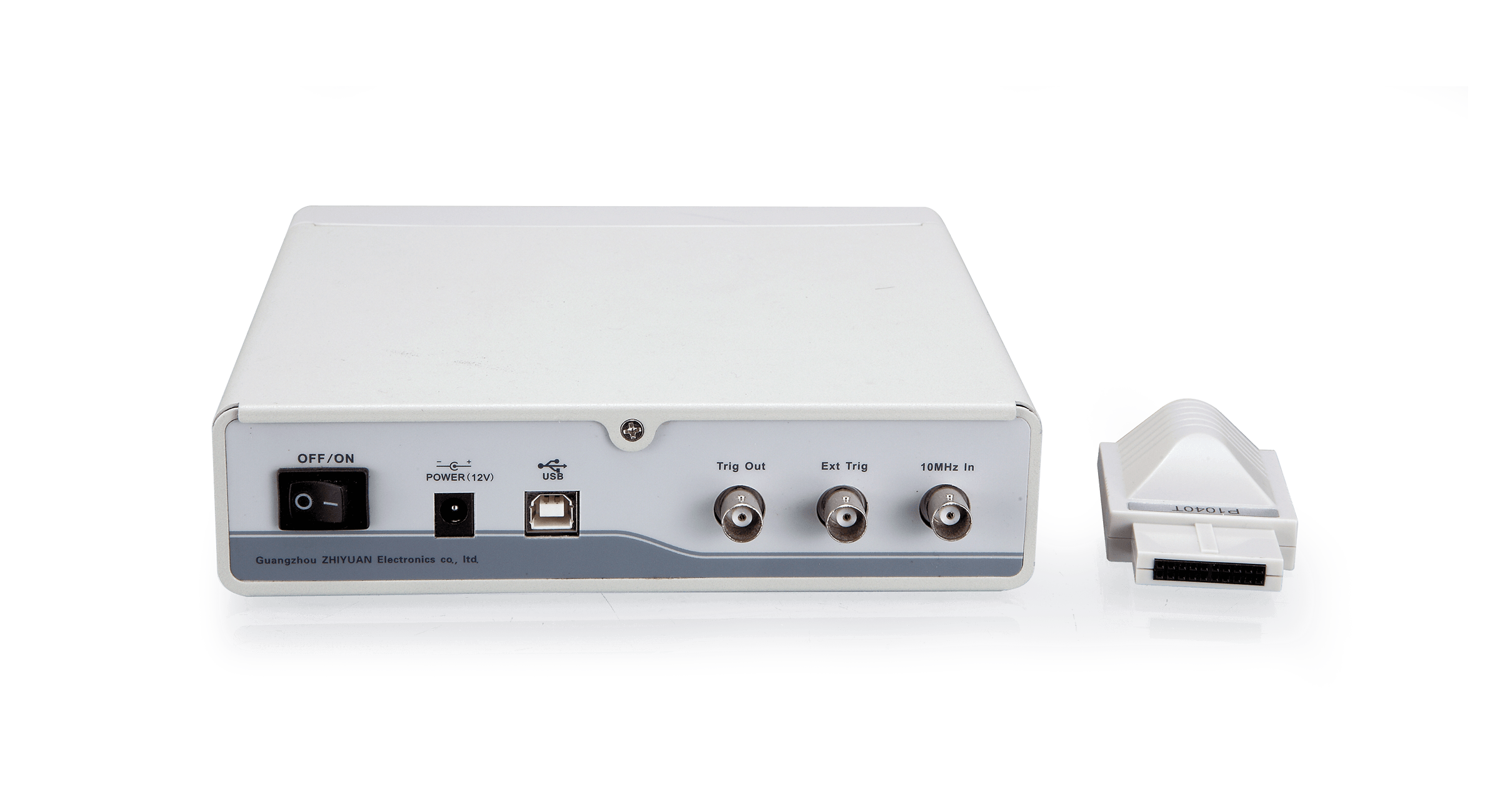

CANScope总线综合分析仪

CANScope总线综合分析仪系列

CAN总线开发与测试的专业工具

CANScope总线综合分析仪系列

应用CANScope总线综合分析仪强大的分析软件，配合《CAN总线故障诊断与解决(专家版）》的"十步法排查CAN总线故障"指导，用户可以轻松准确地排查和预防95%以上的CAN总线问题，同时用户可以获得致远电子CAN总线专家的悉心指导和上门服务，解决全部的CAN总线问题。

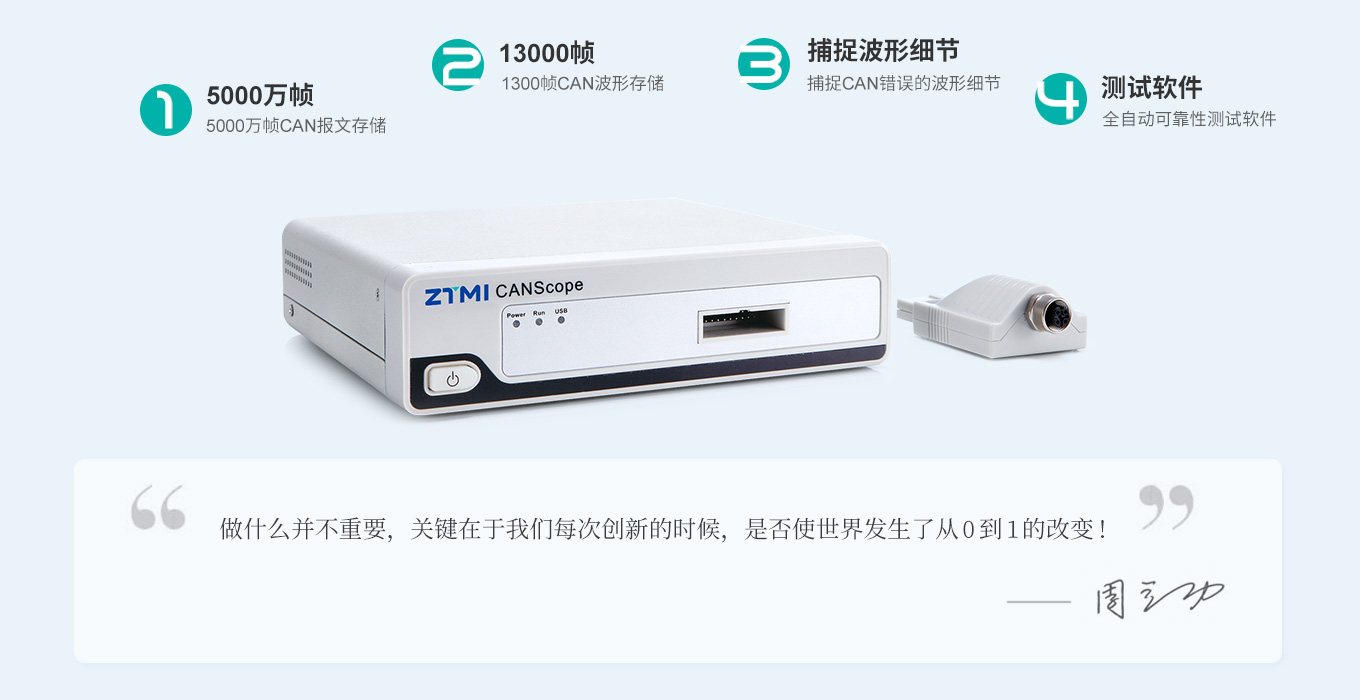

ct_1-1

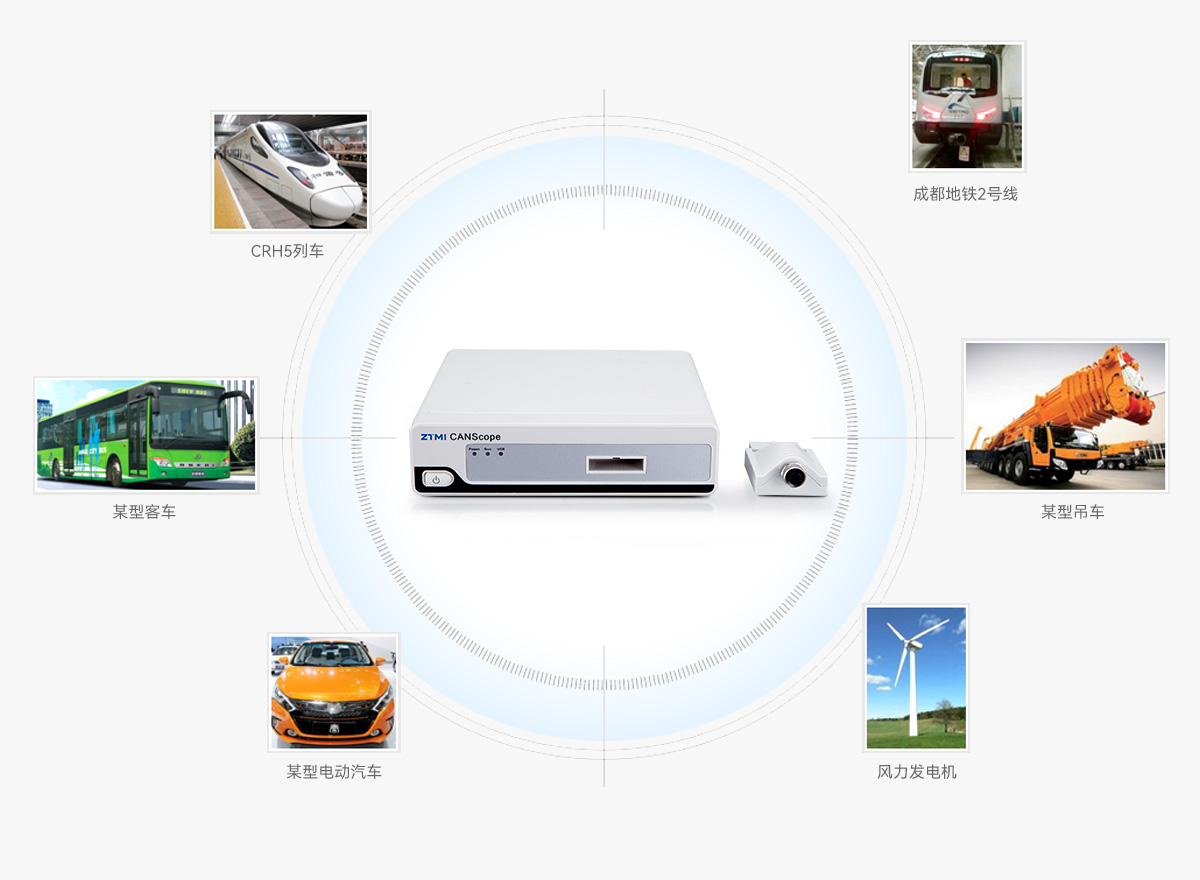

目前已经成功为高速铁路、地铁、医疗、工程机械、汽车电子、楼宇安防、电梯控制、煤矿安全等场合排除各种故障。

ct_2-1

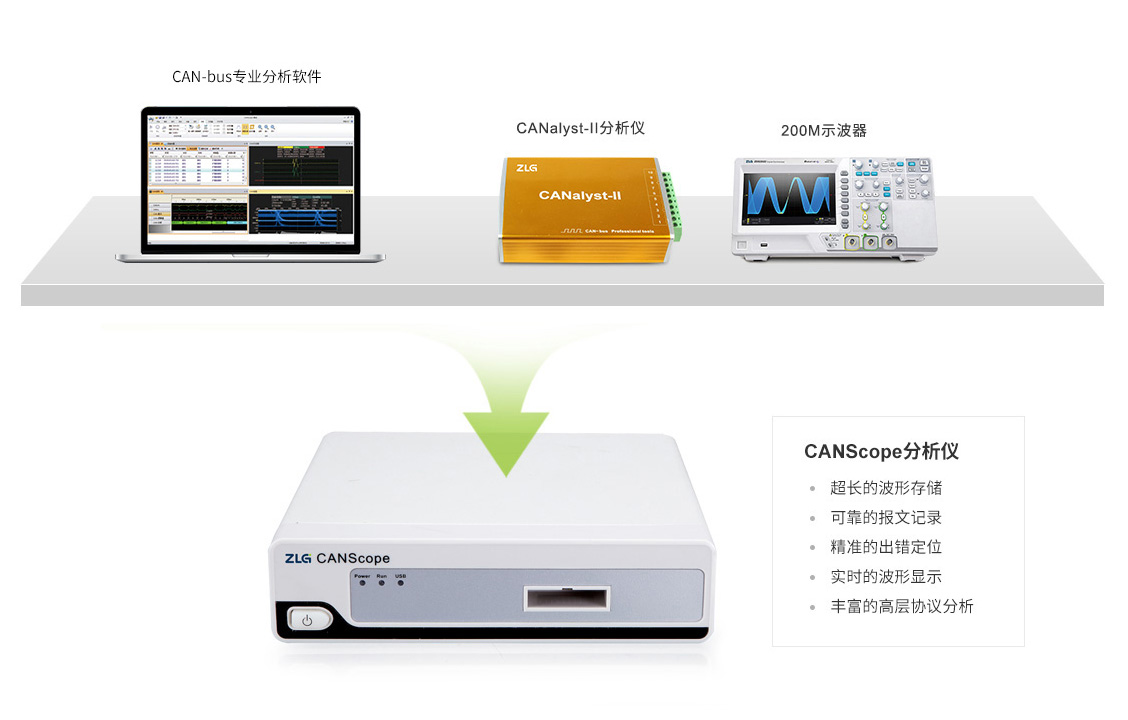

ct_3

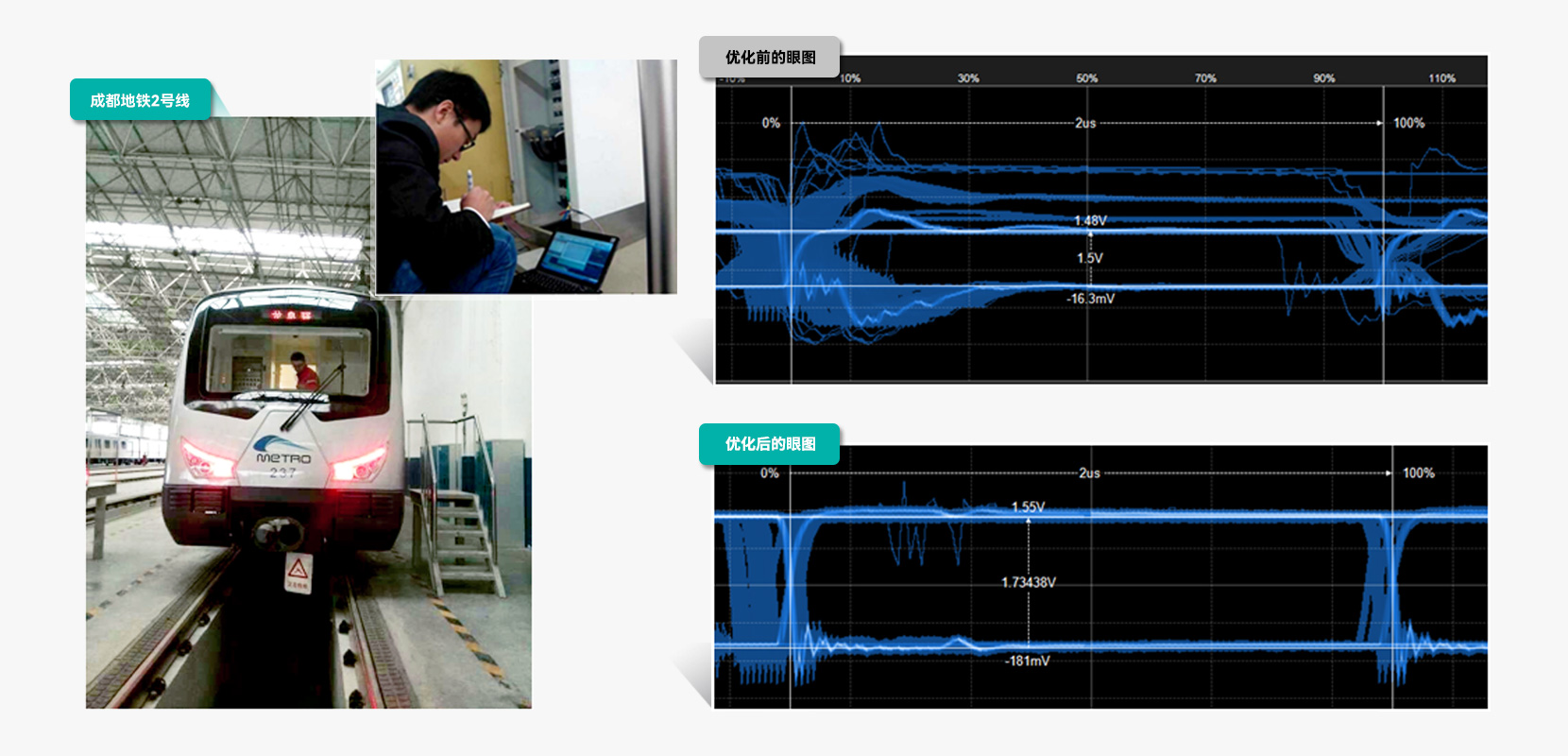

可以对波形进行眼图分析、FFT分析、信号质量分析等

ct_4-3

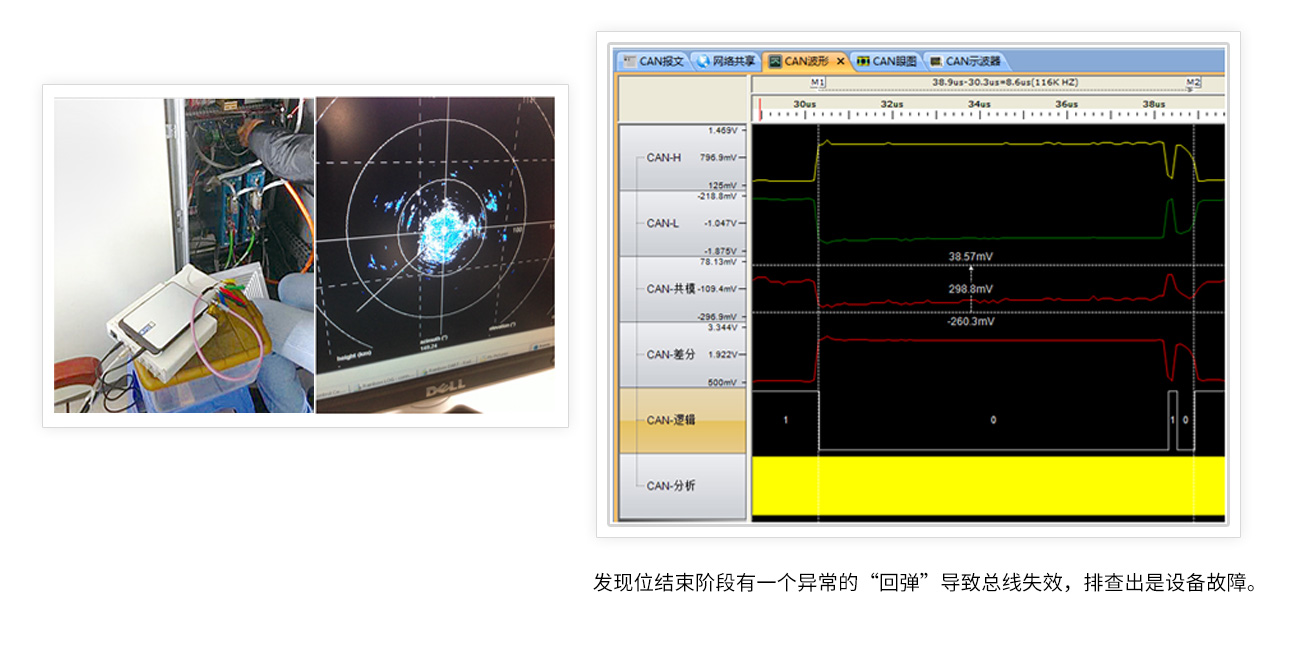

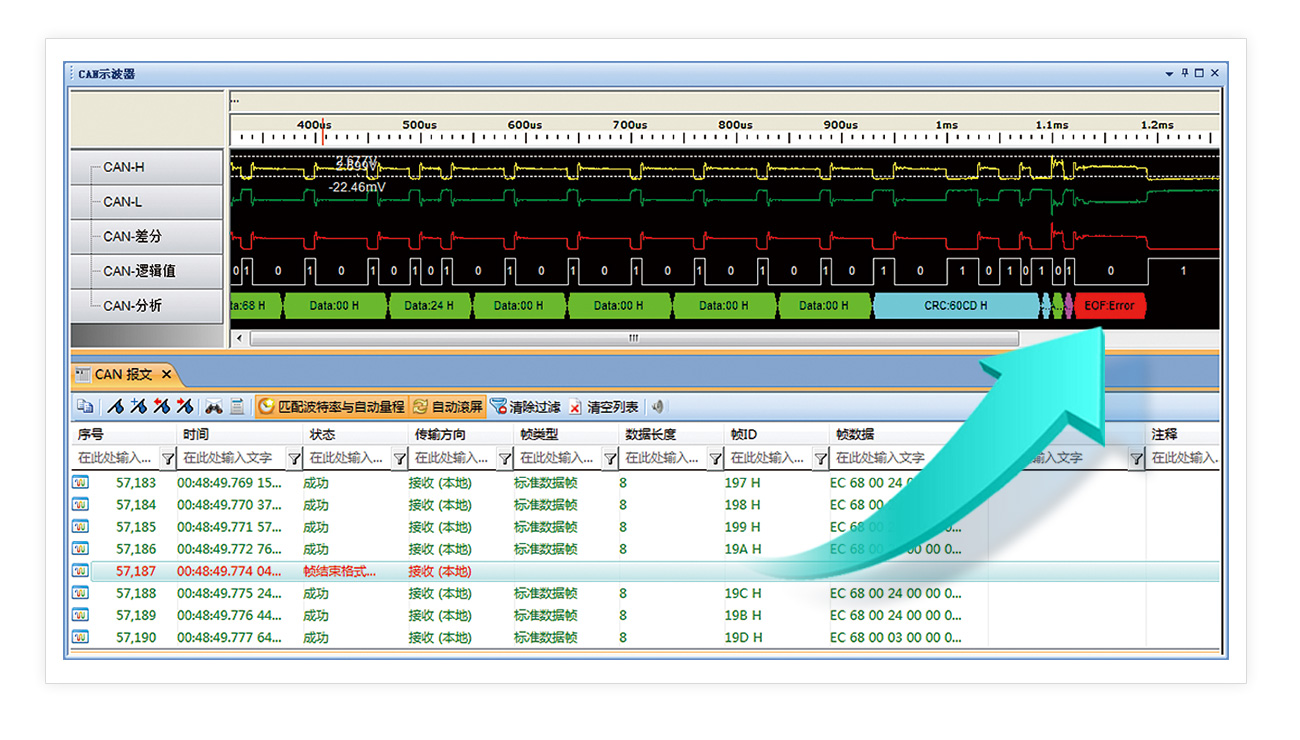

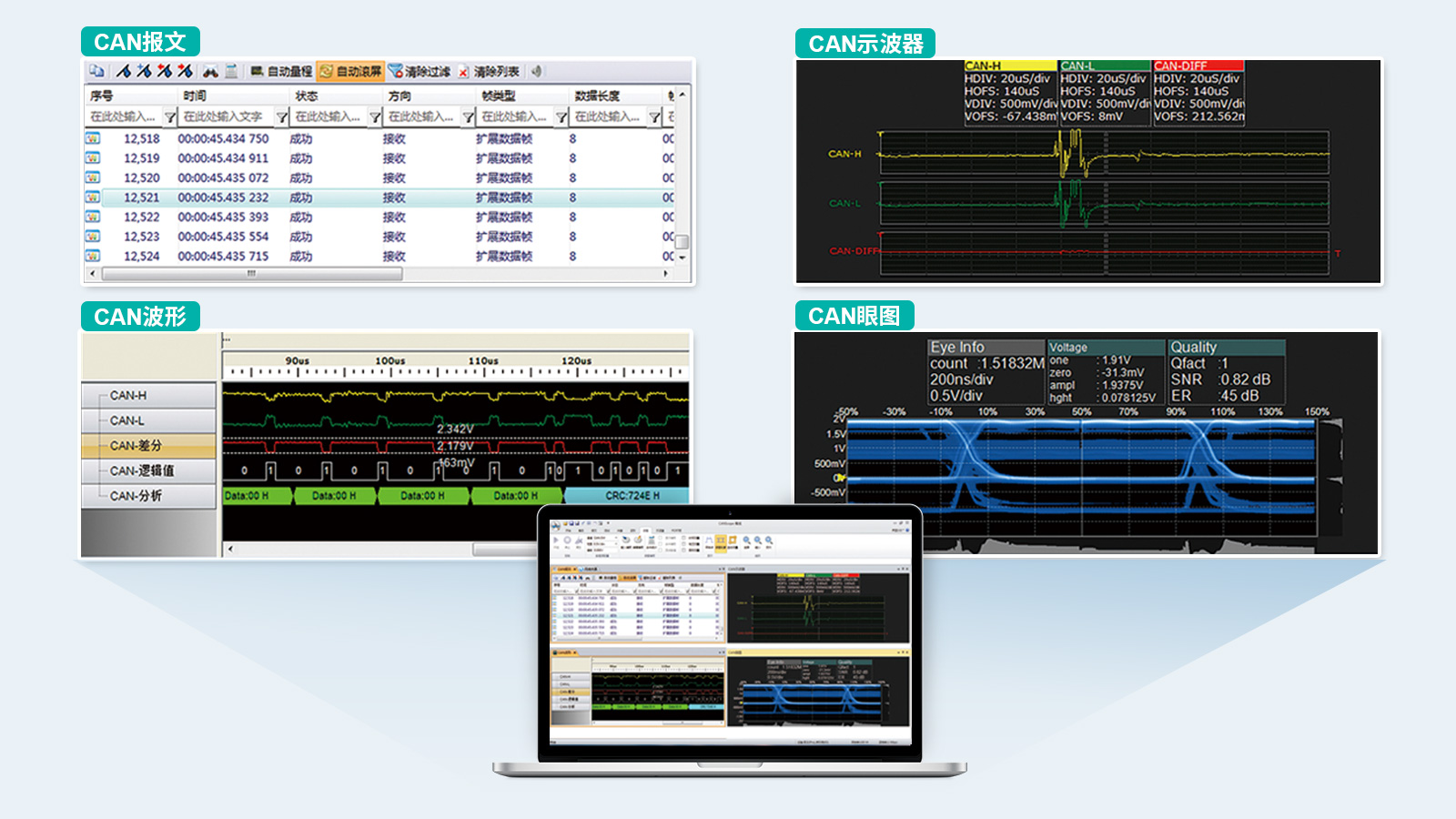

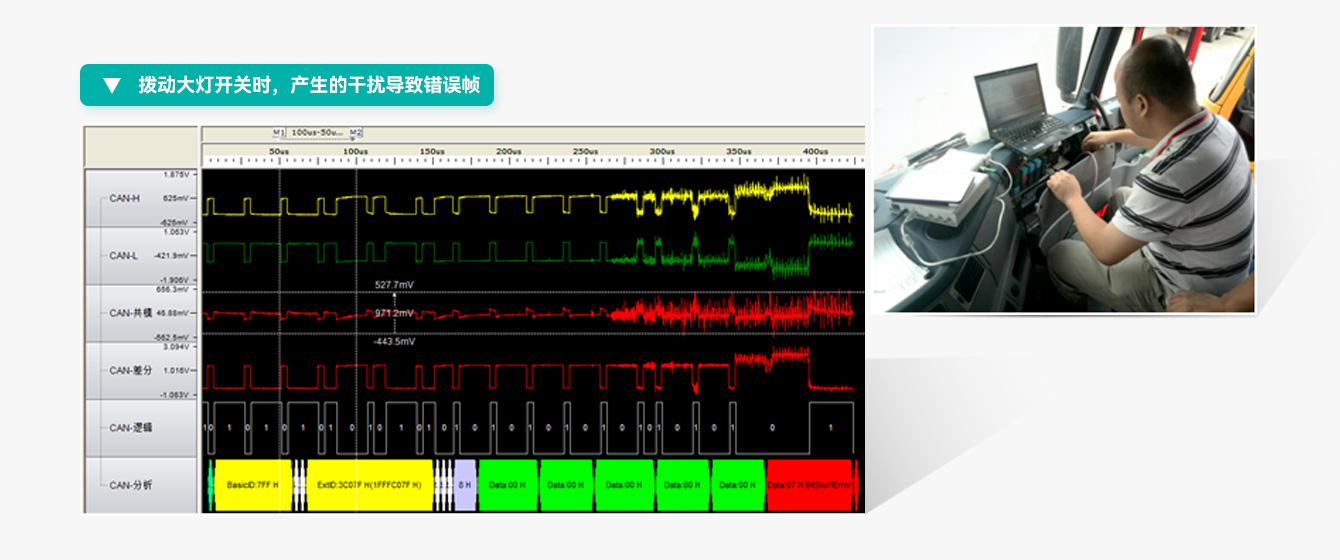

独特的数据波形同步接收+对应查看方式，轻松找到故障原因

ct_5-1

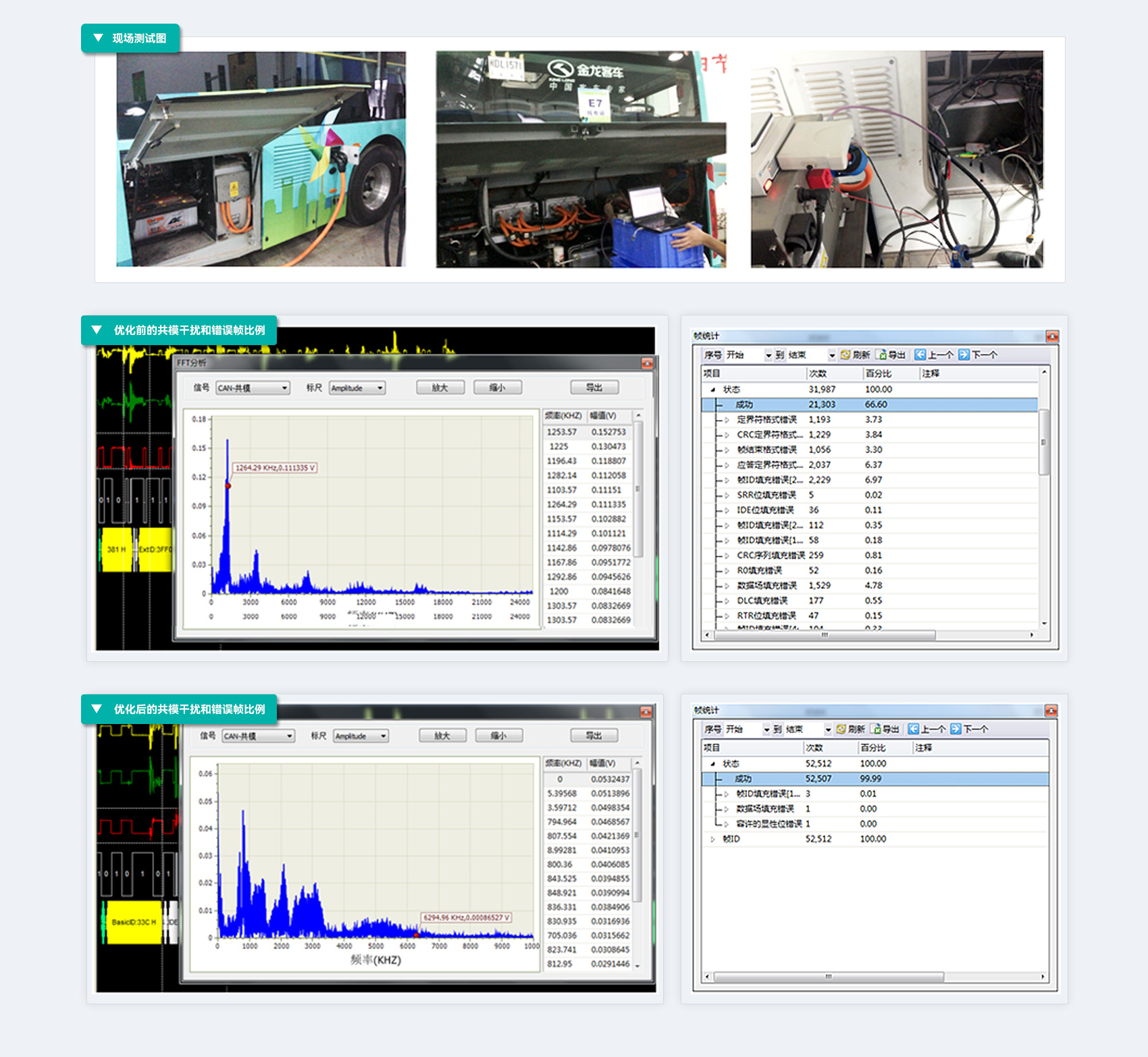

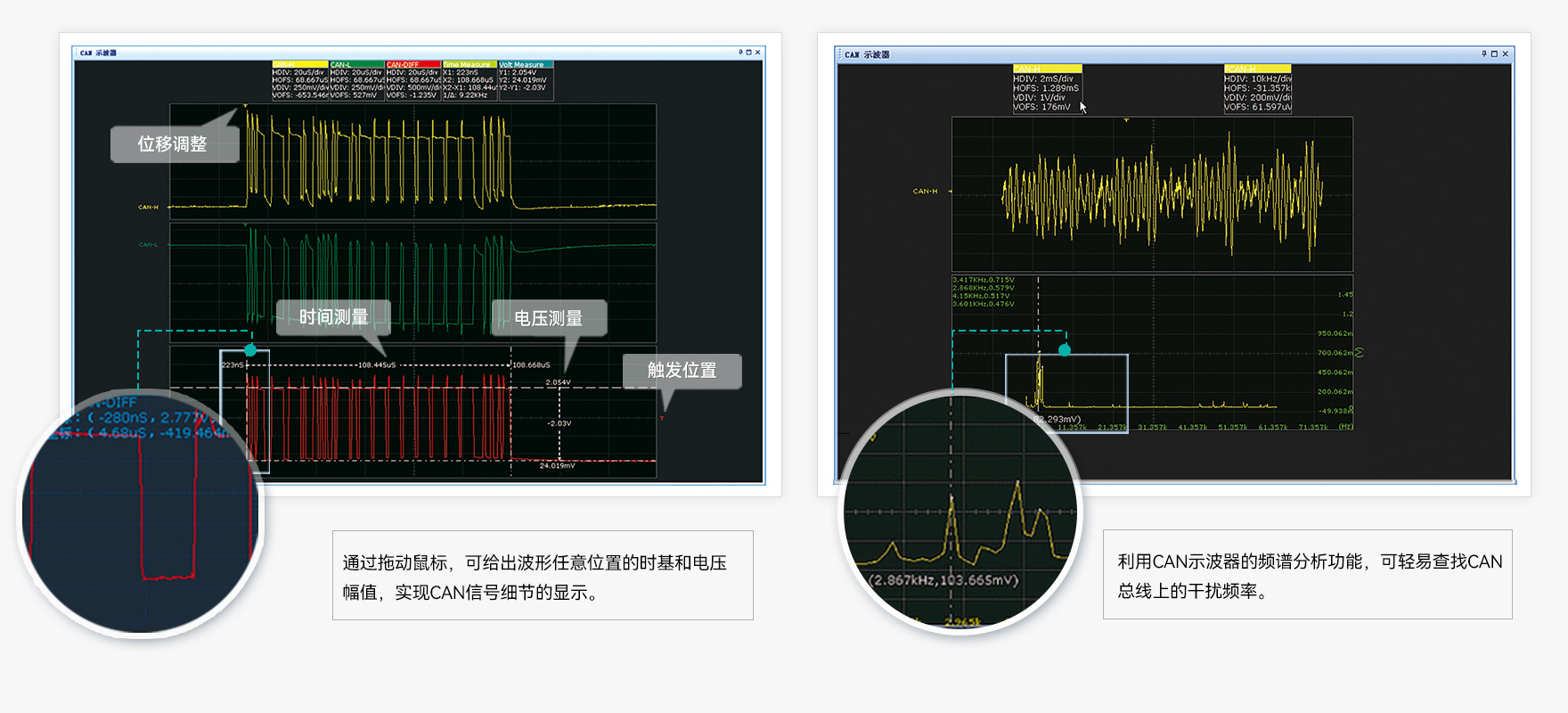

CANScope 集成100MHZ 实时示波器，开机后即可自动进行匹配波特率。可以对CANH，CANL，CAN 差分进行分别测量。获得位宽、幅值、过冲、共模电压等等常规信息。另外还能对波形进行实时傅里叶变换（FFT），将不同频率的信号分离出来，从而实现发现干扰源的目的。

ct_6-1

ct_7-1

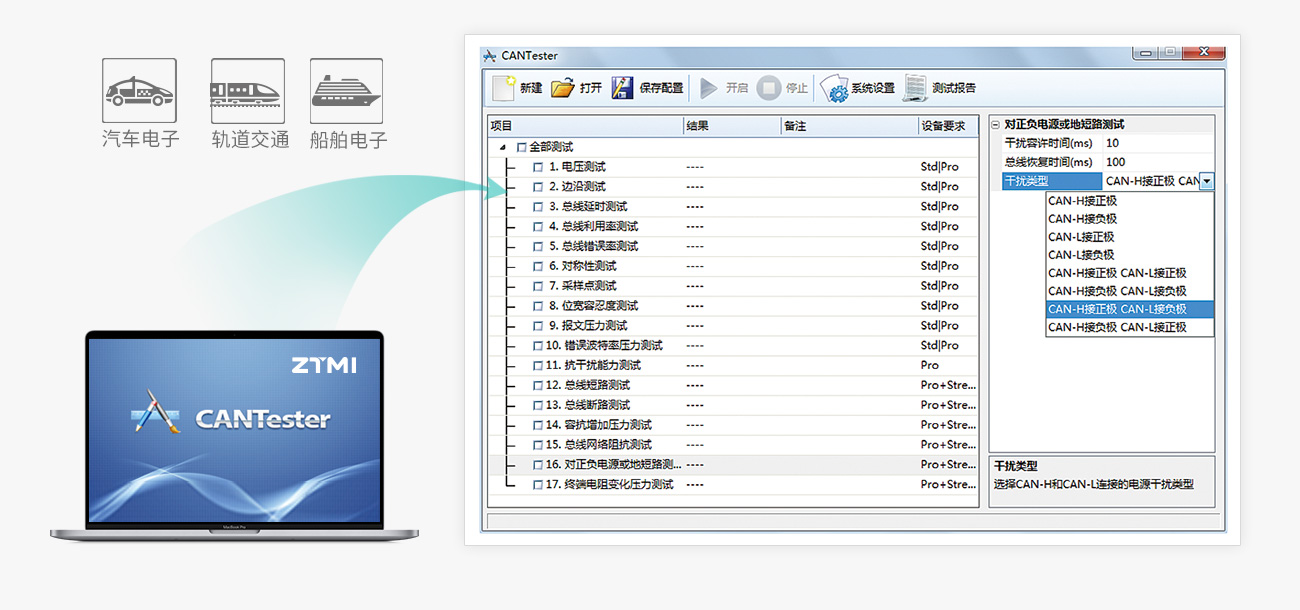

基于汽车电子、轨道交通、船舶电子等行业的要求，集成信号测试、故障定位、压力可靠性测试，一站式解决CAN 的所有问题。

ct_8

ct_9

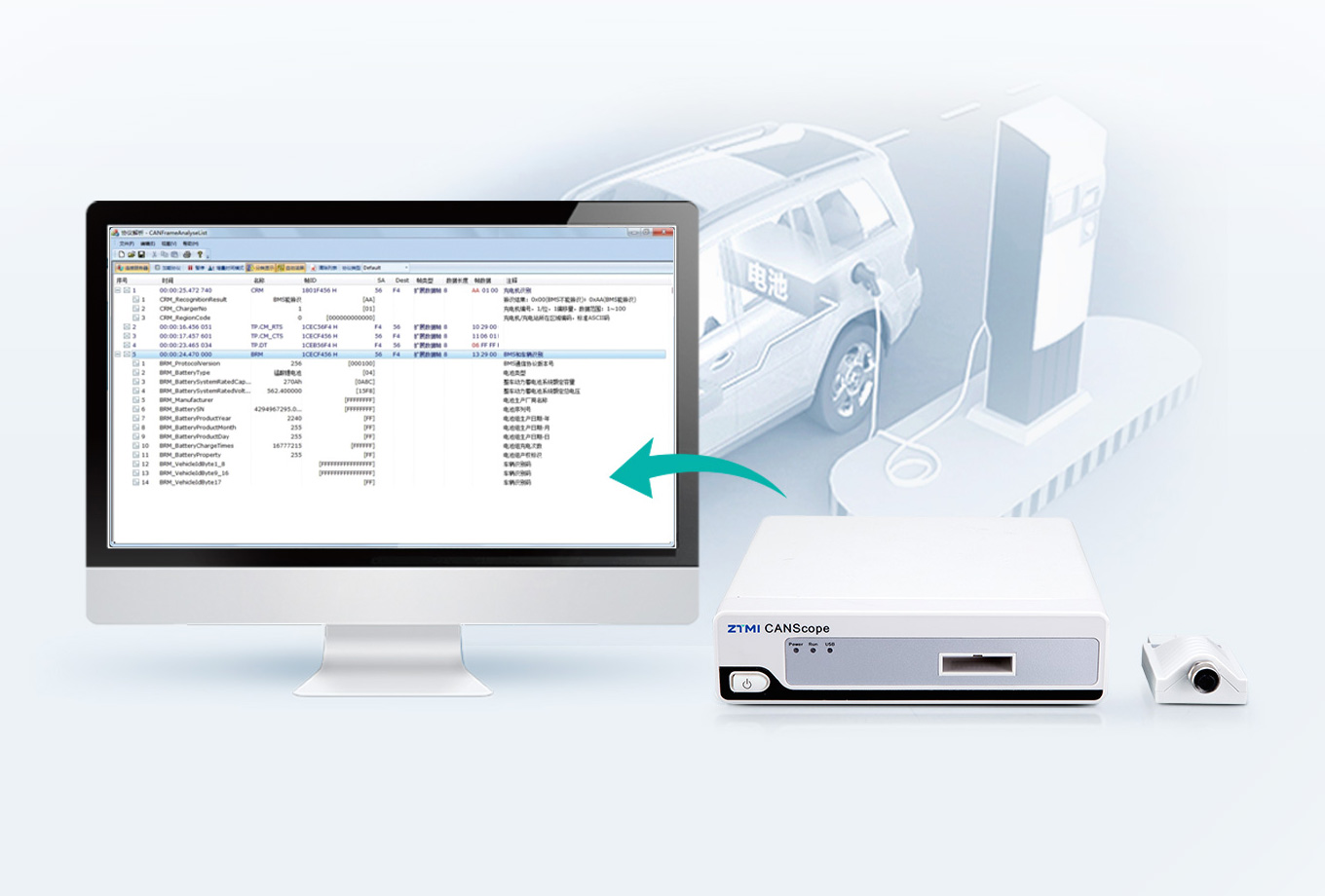

ct_10

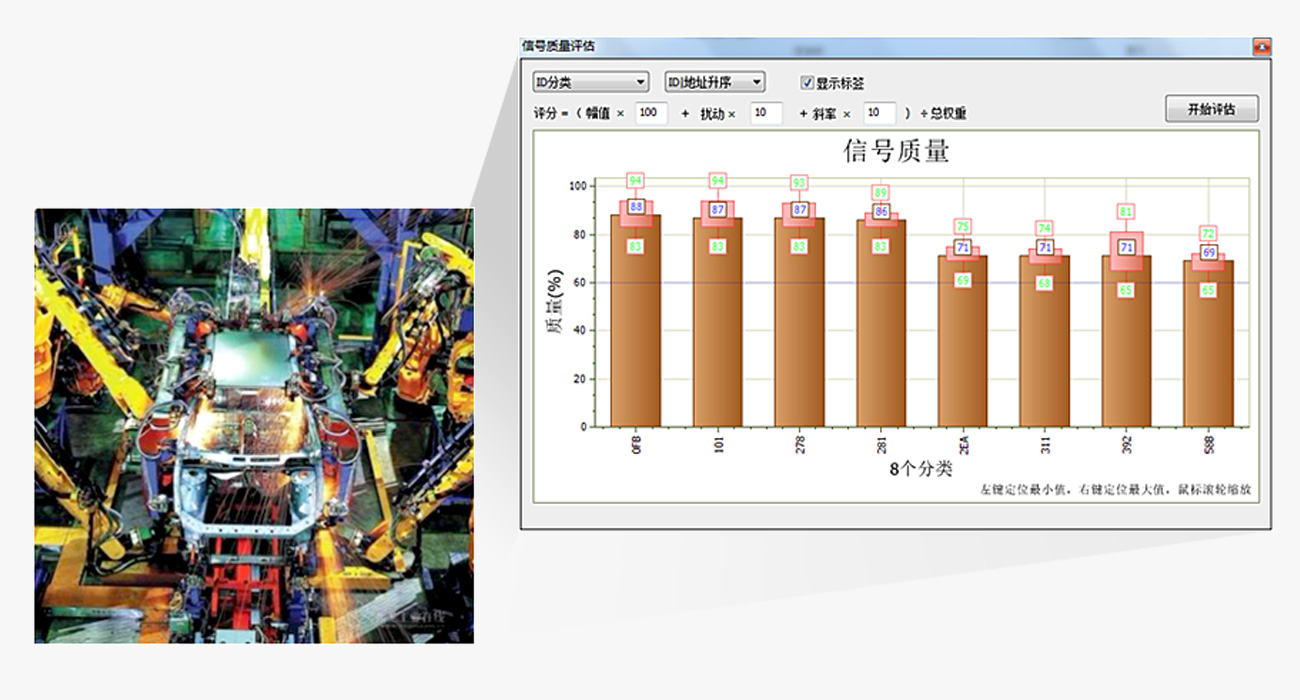

是我们给上海通用汽车做的节点信号质量测试软件，也可以通过分析每个焊接机器人CAN节点发出的波形，自动对其的最小电压幅值、最大电压幅值、信号幅值、波形上升沿时间、波形下降沿时间、信号时间进行综合"评分"，然后通过柱状图来直观显示出每个CAN帧ID的信号质量。便于出厂和日常维护检修。

ct_11

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2。用户可以通过选配容错CAN（低速CAN）或者单线CAN适配头，支持ISO11898-3标准。

特性	高速CAN	容错CAN
数据链路层标准	ISO11898-1	ISO11898-1
物理层标准	ISO11898-2	ISO11898-3
总线数目	2（双绞线）	2（双绞线）
总线最大速率	1 Mbps	125kbps
总线通信信号
总线拓扑结构
总线特征	低成本的现场总线极高的总线利用率可靠的错误处理和检错机制节点错误不影响整个网络通讯多主结构依据优先权进行总线访问通讯截止支持双绞线、同轴电缆或光纤	更安全的现场总线节约总线驱动力，降低功耗引下线的长度不再受限制一对导线上的对称信号传输可以检测和处理各种短路和中断可以在一条导线上进行非对称数据传输
汽车应用	发动机管理、主体总线、车体电子、乘员舒适系统	车体电子、车门与车顶节点、乘员舒适系统、座位节点
