电流探头技术规格（典型）
CP3120(30A/70MHz)
最小测量电流1mA
噪声≤75uArmS
耦合方式AC,DC
交流耦合的低频带宽<7Hz
最大绝缘线电压300V CAT I
| 参数 | 型号 | |||
| CP3120 | ||||
| 量程 | 1A/V 10A/V |
|||
| 最小测量电流 | 1mA | |||
| 噪声(限制带宽20MHz) | ≤75uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低频带宽（-3dB） | <7Hz | |||
| 电流最大值（随频率上升而下降） | 量程 | 10A/V | 1A/V | |
| DC连续 | 30A | 5A | ||
| RMS(正弦波) | 21A | 3.5A | ||
| 峰值 | 50A | 50A | ||
| 终端负载要求 | 50Ω | |||
| 延时时间 | 电流系统 | 15ns | ||
| BNC线1米 | 5ns | |||
| 最大绝缘线电压 | 300V CAT I | |||

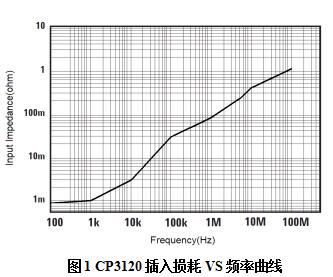

| 插入阻抗 | 参考图1 | |||
CP3050(50A/50MHz）
最小测量电流 5mA
噪声(限制带宽20MHz) ≤50uArms
耦合方式 AC,DC
交流耦合的低频带宽<7Hz
最大绝缘线电压 300V CAT I
| 参数 | 型号 | |||
| CP3050 | ||||
| 量程 | 5A/V 10A/V |
|||
| 最小测量电流 | 5mA | |||
| 噪声(限制带宽20MHz) | ≤50uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低频带宽（-3dB） | <7Hz | |||
| 电流最大值（随频率上升而下降） | 量程 | 10A/V | 5A/V | |
| DC连续 | 50A | 25A | ||
| RMS(正弦波) | 35A | 17.7A | ||
| 峰值 | 50A | 50A | ||
| 终端负载要求 | 50Ω | |||
| 延时时间 | 电流系统 | 15ns | ||
| BNC线1米 | 5ns | |||
| 最大绝缘线电压 | 300V CAT I | |||
| 插入阻抗 | 参考图1 | |||
CP3030(150A/15MHz）
最小测量电流5mA
噪声≤500uArms
耦合方式AC,DC
交流耦合的低频带宽<7Hz
最大绝缘线电压600V CATII
| 参数 | 型号 | |||
| CP3030 | ||||
| 量程 | 5A/V 50A/V |
|||
| 最小测量电流 | 5mA | |||
| 噪声(限制带宽20MHz) | ≤500uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低频带宽（-3dB） | <7Hz | |||
| 电流最大值（随频率上升而下降） | 量程 | 50A/V | 5A/V | |
| DC连续 | 150A | 25A | ||
| RMS(正弦波) | 150A | 17.7A | ||
| 峰值 | 500A | 500A | ||
| 终端负载要求 | 50Ω | |||
| 延时时间 | 电流系统 | 25ns | ||
| BNC线1米 | 5ns | |||
| 最大绝缘线电压 | 600V CATII 300V CATIII |
|||
| 插入阻抗 | 参考图1 | |||
CP4040(500A/5MHz）
量程1A/mV
最小测量电流1A
噪声≤70mArms
耦合方式AC,DC
交流耦合的低频带宽<7Hz
| 参数 | 型号 | ||
| CP4040 | |||
| 量程 | 1A/mV | ||
| 最小测量电流 | 1A | ||
| 噪声(限制带宽20MHz) | ≤70mArms | ||
| 耦合方式 | AC,DC | ||
| 交流耦合的低频带宽（-3dB） | <7Hz | ||
| 电流最大值（随频率上升而下降） | 量程 | 1A/mV | |
| DC连续 | 500A | ||
| RMS(正弦波) | 500A | ||
| 峰值 | 750A | ||
| 终端负载要求 | 50Ω | ||
| 延时时间 | 电流系统 | 65ns | |
| BNC线1米 | 5ns | ||
| 最大绝缘线电压 | 600V CATII 300V CATIII |
||
| 插入阻抗 | 参考图1 | ||
CPA3000A(配CP3000系列探头）
直流精度≤1%
探头类型CP3120
带宽（-3dB）DC-70MHz
输入电压110-240VAC（±10%）
最大输出功率50W
放大器技术规格
| 放大器 | CPA3000A | ||
| 探头类型 | CP3120 | CP3050 | CP3030 |
| 带宽（-3dB）
（参考图10～13） |
DC-70MHz | DC-50MHz | DC-15MHz |
| 上升时间（10%到90%） | ≤5ns | ≤7ns | ≤23ns |
| 直流精度 ：保证精度
典型精度 |
≤3%
≤1% |
≤3%
≤1% |
≤3%
≤1% |
| 输入电压（单相） | 110-240VAC（±10%） | ||
| 最大输出功率 | 50W | ||
CPA4000A(配CP4000系列探头）
直流精度≤1%
探头类型CP4040
带宽（-3dB）DC-5MHz
上升时间（10%到90%）≤70ns
最大输出功率50W
放大器技术规格
| 放大器 | CPA4000A |
| 探头类型 | CP4040 |
| 带宽（-3dB）
（参考图10～13） |
DC-5MHz |
| 上升时间（10%到90%） | ≤70ns |
| 直流精度 ：保证精度
典型精度 |
≤3%
≤1% |
| 输入电压（单相） | 110-240VAC（±10%） |
| 最大输出功率 | 50W |
