4 系列 B 新增功能
- 更快的处理器
- > UI 响应速度提高了 2 倍
- > 数据传输速度提高了 1.5 倍
- 分析和串行解码速度更快
- 全新显示器，对比度更高，视野更广
- 两个 USB 3.1 主机端口
- 基于浏览器的快速 e*Scope 远程访问
大型高清显示屏以及屡获殊荣的用户界面
4 系列 B MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，但采用紧凑封装，打造了全新的示波器操作体验。
- 13.3 英寸高对比度高清显示屏

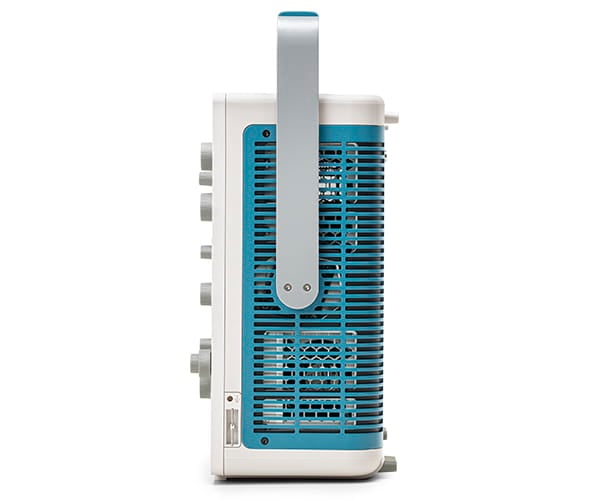

- 6.1 英寸（15.5 厘米）深，适合有限的工作台空间
精确测量和多达 6 条高度灵活的通道
- 所有通道均具备出色的信号细节和准确的测量
- 12 位垂直分辨率（高分辨率模式下可达 16 位）
- 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
- 高达 62.5 M 点记录长度
- 任何通道都可以显示波形、射频频谱或两者
- 任何一条输入通道都可连接逻辑探头来查看八条数字通道

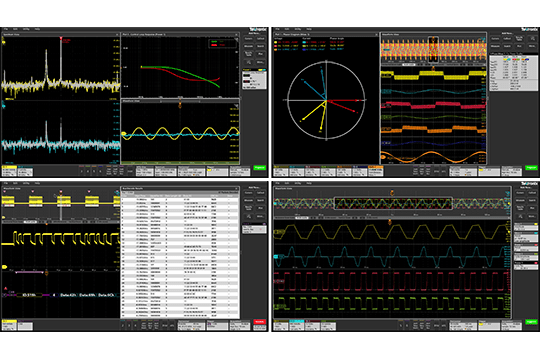

出色的分析能力
查看 4 系列 B 可为您的工作台带来的强大功能
- 广泛的智能 TekVPI 探头系列
- 多通道频谱分析
- 多达 48 个数字逻辑输入
- 超过 25 个可用的串行协议
- 内置任意/函数发生器

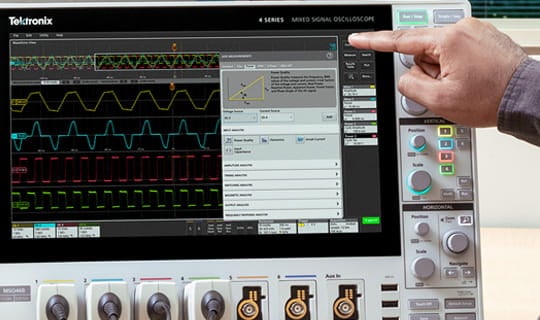

- 交流/直流电源测量
- 自动双脉冲测试
- 3 相功率分析
- 可现场升级--立即获取所需的工具或稍后添加，无需退回仪器
2023 年 11 月固件版本支持这些新功能和选项
在所有仪器上升级
- 新的测量注释会显示参考级别、更高/基础级别、开始点/结束点等信息
- 新的跟踪文件记录了发送到编程接口的指令
- 新的 e*Scope 身份验证
使用高级分析选项在仪器上升级
- 具有高级功率测量和分析 (PWR) 功能的仪器可以采集相位响应、Tg 和 Q(Tg) 图进行阻抗测量，同时支持使用差分探头 测试所需信息以绘制波特图
- 具有宽带隙双脉冲测试 (WBG-DPT) 功能的仪器为开关和时序分析增加了经过 改进的电平测定
- 具有 I3C 解码和触发 (SRI3C) 功能的仪器 具有更强大的搜索和触发功能
- 具有 NFC 无线协议解码和搜索 (RFNFC) 功能的仪器增加了对 ISO/IEC 14443B 和 FeliCa 标准的支持
更新的PC软件
- TekScope 波形分析软件现在集成了上面列出的许多新功能和选项
规格一览
输入通道
- 4 或 6 路 FlexChannel 输入
- 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽1
- 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
- 在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
- 31.25 或 62.5 M 点
垂直分辨率
- 12 位
- 高分辨率模式下高达 16 位
信号生成1
- 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
- 4 位交流有效值电压，直流电压
- 直流 + 交流有效值电压
触发频率计数器2
- 8 位
高级分析
- 频谱视图的混合域分析
- 自动功率测量1
- 3 相功率测量1
协议支持3
- 10Base-T, 100Base-TX
- CAN, CAN FD, LIN, FlexRay
- I2C，SPI
- MIL-STD-1553、ARINC 429
- RS-232、RS-422、RS-485、UART
- SPMI
- SVID
- USB 2.0 LS、FS、HS
显示器
- 13.3 英寸（338 毫米）
- 高清彩色 (1920 x 1080) 电容式触摸屏
尺寸（高 x 宽 x 深）
- 287 mm x 405 mm x 155 mm
- (11.3 in x 15.9 in x 6.1 in)
重量
- 16 磅（7.3 千克）
包括探头和附件
1 - 可选且可升级
2 - 产品注册免费
3 - 解码和分析选项的部分列表。 有关所有受支持总线，请参见数据表。
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 | 报价 |
|---|---|---|---|---|---|---|
| MSO44 | 200 MHz 至 1.5 GHz | 4 | 最多 32 条（可选） | 6.25GS/s | 31.25 M 至 62.5 M 点 | US $10,500 |
| MSO44B | 200 MHz to 1.5 GHz | 4 | Up to 32 (optional) | 6.25 GS/s | 31.25 M to 62.5 M | US $10,700 |
| MSO46 | 200 MHz 至 1.5 GHz | 6 | 最多 48 条（可选） | 6.25GS/s | 31.25 M 至 62.5 M 点 | US $14,100 |
| MSO46B | 200 MHz to 1.5 GHz | 6 | Up to 48 (optional) | 6.25 GS/s | 31.25 M to 62.5 M | US $14,400 |
| MSO44B 4-BW-200 | 200MHz | 4 | 32通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO46B 4-BW-200 | 200MHz | 6 | 48通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO44B 4-BW-350 | 350MHz | 4 | 32通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO46B 4-BW-350 | 350MHz | 6 | 48通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO44B 4-BW-500 | 500MHz | 4 | 32通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO46B 4-BW-500 | 500MHz | 6 | 48通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO44B 4-BW-1000 | 1GHz | 4 | 32通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO46B 4-BW-1000 | 1GHz | 6 | 48通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO44B 4-BW-1500 | 1.5GHz | 4 | 32通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
| MSO46B 4-BW-1500 | 1.5GHz | 6 | 48通道(选配) | 6.25GS/s | 31.25Mpts(选配62.5Mpts) | 联系报价 |
