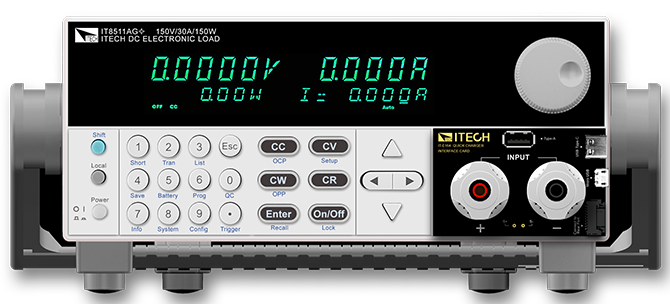

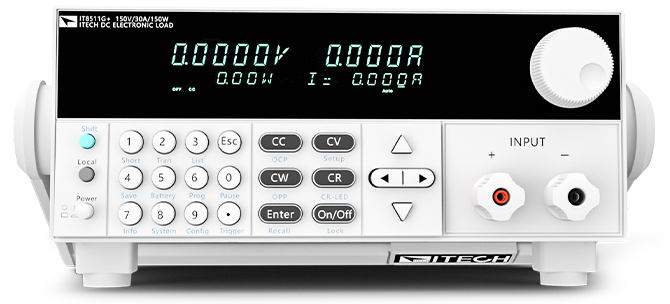

IT8500G+升级版可编程直流电子负载

♦ 七种操作模式：CC/CV/CR/CW/CR+CC/CV+CC/CR-LED
♦ 内置电压纹波和电流纹波量测功能
♦ 提供QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、USB PD3.0、FCP、SCP八种快充通信协议,

♦ 支持快充设备测试*1
♦ 高达20kHz动态模式

♦ 测试分辨率可达0.1mV/0.1mA

♦ 专业多通道模式，可最多级联16台设备，降低老化测试成本
♦ OPP/OCP测试功能，适用于电源模块保护功能测试
♦ 电池放电模式，提供时间，电压和容量三种截止条件
♦ 自动测试功能，广泛应用于适配器测试
♦ List功能，可模拟复杂的电流带载波形
♦ 电流监控功能，无需昂贵的电流探头，轻松实现电流波形监控（0-10V）
♦ 短路模式/Measure功能

*1此功能仅IT8511G+具备

应用领域

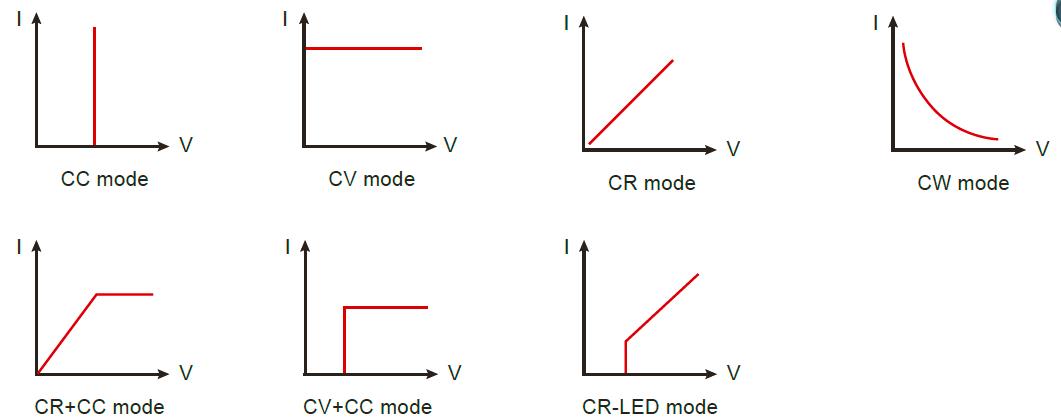

七种基本负载操作模式

内置电压/电流纹波量测功能

纹波是开关电源必测的项目之一，纹波过大会对待测物造成干扰或影响DUT 的使用寿命。IT8500G+ 系列提供纹波量测功能，量测带宽高达300kHz，满足开关电源或充电器的纹波测量。用户可配合remote sense 功能，消除线上压降带来的量测影响。通过前面板的向下按键，可直接读取待测物的电压纹波值（Vpp/Vp+/Vp-）和电流纹波值（Ipp/Ip+/Ip-），无需额外的示波器，极大的简化了您的实验接线和操作。

内置丰富的快充协议

随着手机功能越来越多，对于电池电量的消耗也越来越快，而快充的发展则有力提升了用户的产品体验。IT8500G+ 系列内置丰富的快充协议（QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、U SB PD3.0、F CP、SCP），满足用户对于不同充电协议适配器的测试。用户可通过菜单快速切换充电协议，搭配自动测试模式，可实现对快充适配器的空载电压，短路电流，及恒压恒流不同充电阶段的性能验证。
* 此功能仅IT8511G+具备

专业多通道模式，降低ATE集成成本

多通道模式是 IT8500G+ 系列专为优化系统集成而研发设计的，利用多通道模式，系统集成商可以轻松实现数十至上百通道的硬件平台组建，在简化通信线连接的情况下，还为每套系统节省昂贵的通信模块以及通信接口扩展卡（如 USB hub，多串口卡或交换机）等测试成本。IT8500G+ 的多通道模式，允许最多级联 16 台设备，意味着每 16 台负载设备只需一根通信线与 PC 连接。假设以 60 通道的老化系统测试为例，使用 IT8500G+ 的多通道模式，可以节省 8 台扩展交换机的成本，为企业提供高效的自动化测试解决方案
