性能特点
- 7英寸16∶9彩色LCD显示器，分辨率800RGB*480
- 简洁、淡雅的外观设计，灵活、便捷的面板操作
- 高测试频率200kHz，分辨率10mHz
- 宽阔的信号幅度范围5mV-2Vrms，分辨率1mV
- 四种信号源输出阻抗
- 列表扫描测试功能
- 机内20/40组设定文件保存，外部U盘设定文件保存能力
- 多种接口方式支持上位机通讯
- 支持通过LAN接口实现多台仪器组网
技术指标
|
型号 |

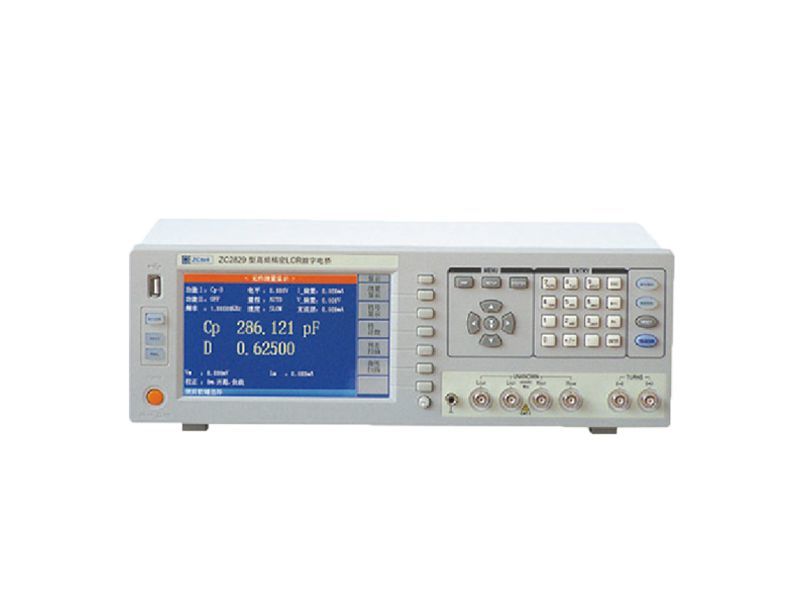

ZC2829A |
精密LCR数字电桥 |
||
|
基本测量准确度 |
LCRZ |
0.05% |
||
|
校准条件 |
预热时间：≥30分钟，环境温度：23土5"C 信号电压：0.3Vrms-1Vrms 清"0"：OPEN、SHORT后，测试电缆长度：0m |
|||
|
测试信号频率 |
范围：20Hz-200kHz | 准确度：0.01% | ||
|
信号源输出阻抗 |
10Ω、30Ω、50Ω、100Ω可选，±2%@1kHz | |||
|
测试信号电平 |
正常 |
5mv- 2Vrms |
分辨率：1mV，准确度：10%x 设定电压+2mV |
|
|
恒定电平 |
10mv-1Vrms |
|||
|
DC偏置电流源（选件） |
0-±100mA | |||
|
LCR测试参数 |
Z、Y、C、L、X、B、R、G、D、Q、θ、
DCR、Turn-Ratio、Phase、LK |
|||
|
DCR显示范围 |
0.00001Ω-99.9999MΩ |
|||
| LCR参数显示范围 | Z、R、X 0.00001Ω ~ 99.9999MQ
Y、G、B 0.00001us ~ 99.9999s C 0.00001pF ~ 9.99999F D 0.00001 ~ 9.99999 L 0.00001uH ~ 99.9999kH Q 0.00001 ~ 99999.9 θ（DEG） -179.999~ 179.999 θ（RAD） -3.14159 ~ 3.14159 ∆% -999.999% ~ 999.999% |
|||
| 测量速度( ≥1kHz ) | 快速：32ms，中速：90ms，慢速： 650ms | |||
| 等效电路 | 串联，并联 | |||
| 量程方式 | 自动，保持 | |||
| 触发方式 |
内部，手动，外部，总线 |
|||
| 平均次数 |
1-255 |
|||
|
校准功能 |
开路，短路,负载，扫频/点频，清零 |
|||
|
内部直流偏置源 |
0V、1.5V、2V，准确度：1% |
|||
|
比较器功能 |
10档分选，BIN1-BIN9，NG，AUX 档计数功能 PASS、FAIL前面板LED直接显示 |
|||
|
存储器 |
20组LCRZ仪器设定文件记忆 40组扫描设定文件记忆 |
|||
|
接口 |
控制接口 |
HANDLER（选件） |
||
|
通讯接口 存储器接口 |
LAN、GPIB（选件）、RS232C USB HOST （U盘存储接口） |
|||
