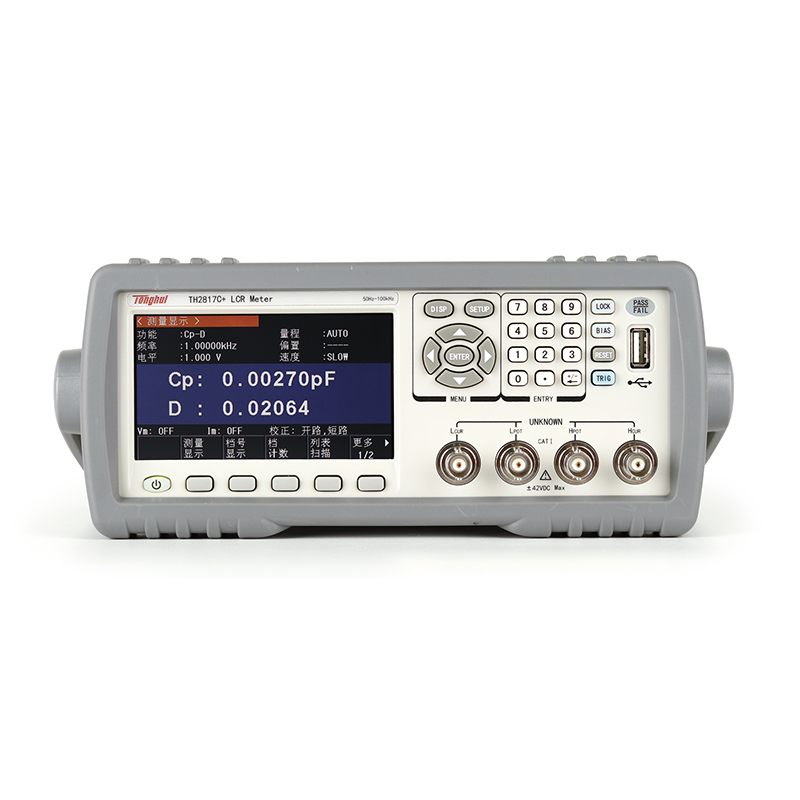

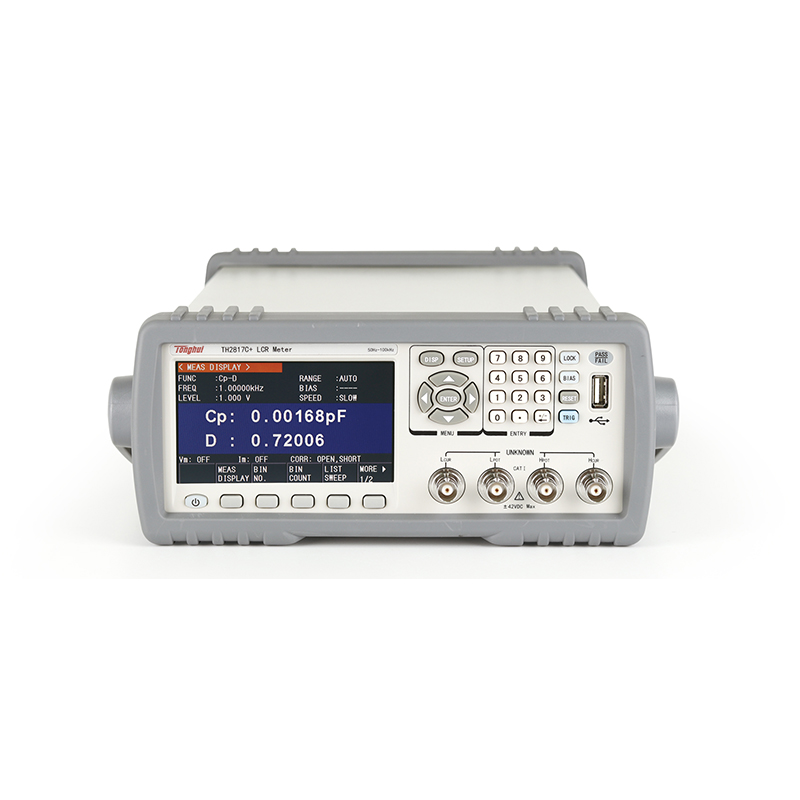

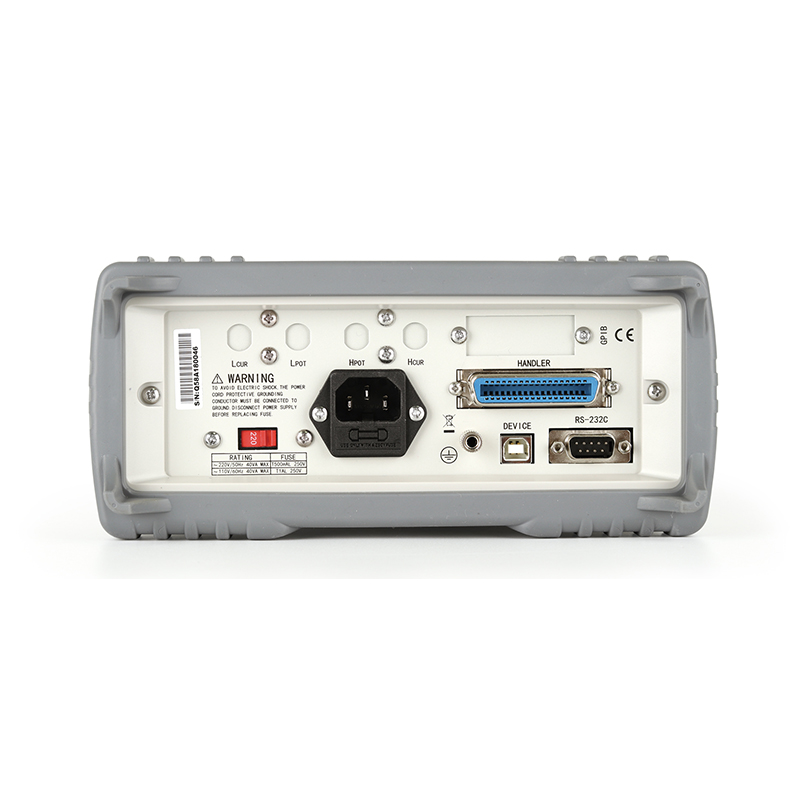

TH2817C+ 紧凑型LCR数字电桥
| 产品型号 | TH2817C+ | |
| 基本准确度 | 0.1% | |
| 测试频率 | 50,60,100,120,1k,10k,16k,20k,40k,50k,100k共11点 | |
| 测试参数 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
| 单组变压器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感） | |
| 平衡 | 平衡：L、R、Z、DCR | |
| V/I监测 | 有 | |
| 测试电平 | AC | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms |
| DC测试电平 | ±1V | |
| 信号源内阻 | 10Ω、100Ω可选 | |
| 测试端配置 | 5端 | |
| 测试速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | |
| 清零功能 | 开路、短路、负载 | |
| 列表扫描 | 10点任意设置 | |
| 等效方式 | 串联，并联 | |
| 量程方式 | 自动，保持 | |
| 触发方式 | 内部，手动，外部，总线 | |
| 平均次数 | 1-255 | |
| 数学运算 | 直读，△ABS，△% | |
| 延时 | 触发延时,步进延时: 0—60.000s，1ms步进 | |
| 比较器 | 10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响 | |
| 存储 | 内部非易失性存储 | 100组LCRZ仪器设定文件 |
| 外部USB存储器 | 仪器设定文件，CSV数据文件 | |
■ 测试频率：50Hz-100kHz，分辨率：11频点
■ 基本精度：0.1%
■ 测试速度：最快19ms
■ 10档分选，前面板LED显示，合格讯响
■ 具备滤波器平衡测试功能
■ 100组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 量程配置3/10倍步进配置，保证阻抗全范围测试稳定可靠
■ Ls-Rdc/Lp-Rdc功能
■ 超低信号源输出失调 (<100μV），满足大电感、共模扼流圈
电感测试需求
■ 超强抗冲击保护能力
■ 开机状态锁按键
■ 空夹具判断
■ 数据记录功能
■ 截屏功能
■ 接口功能、时序、触发延时等更完整
■ 无源元件
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组
■ 平衡器件
共模滤波器、平衡电容、集成电阻分压器件和网络元件等的阻抗参数评估
■ 其它元件
印制电路板、继电器、开关、电缆、电池等的阻抗评估
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 夹具 | TH26048A | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 2817C 夹具 | TH26049A | ||||
