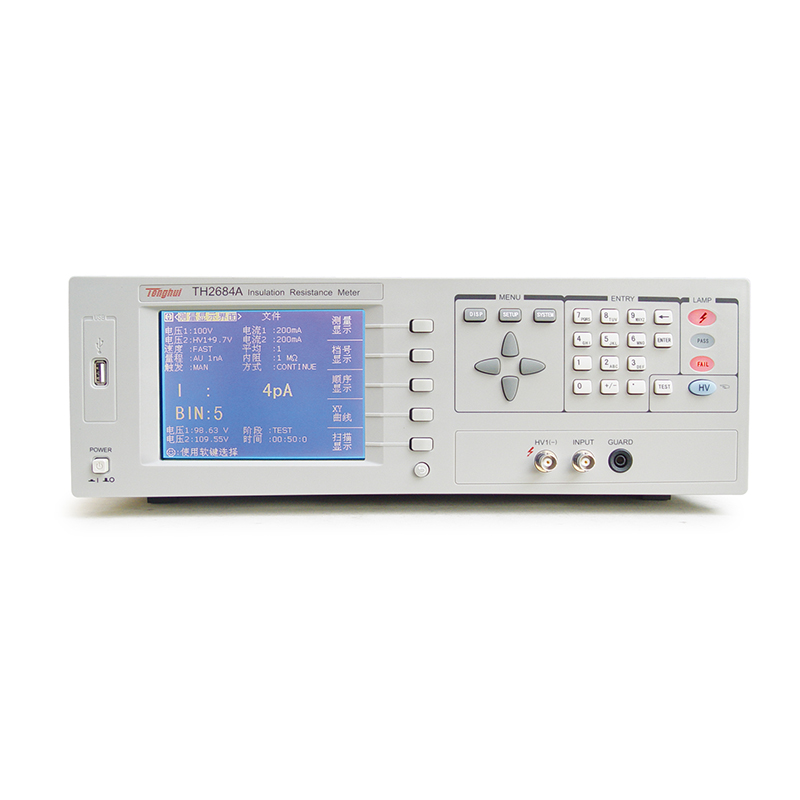

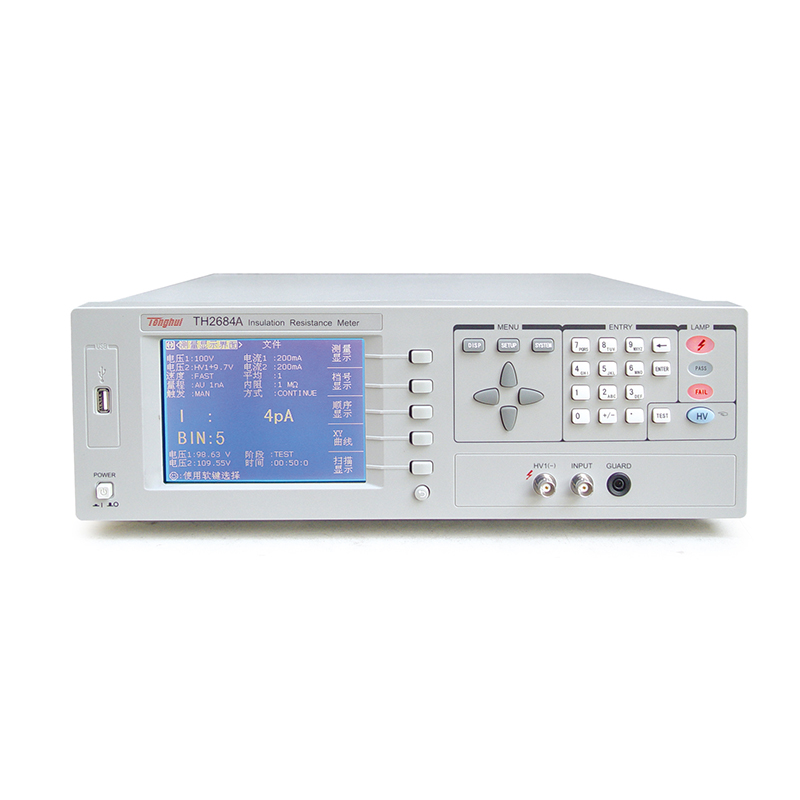

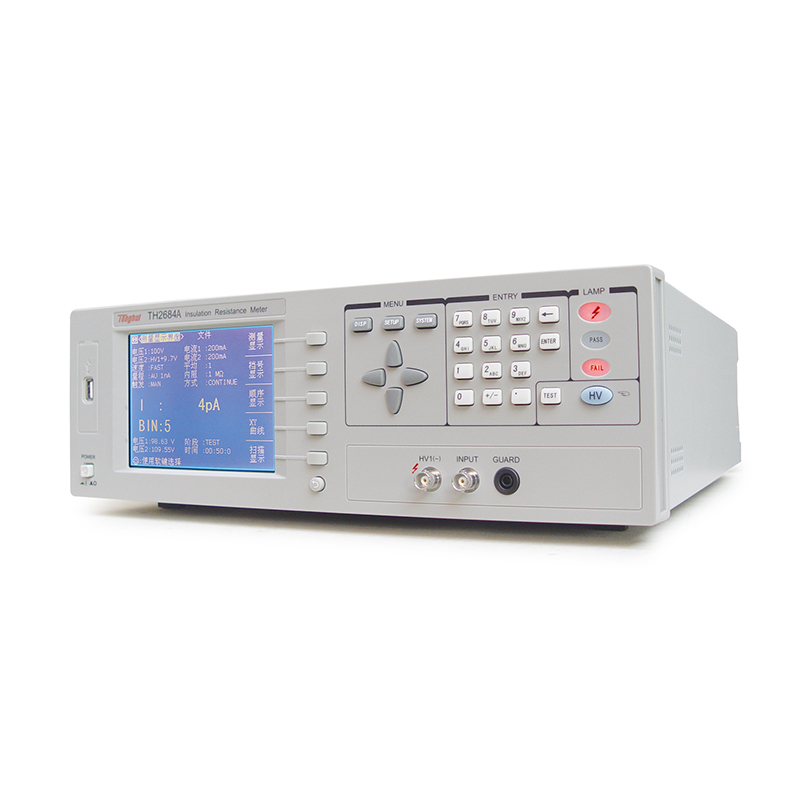

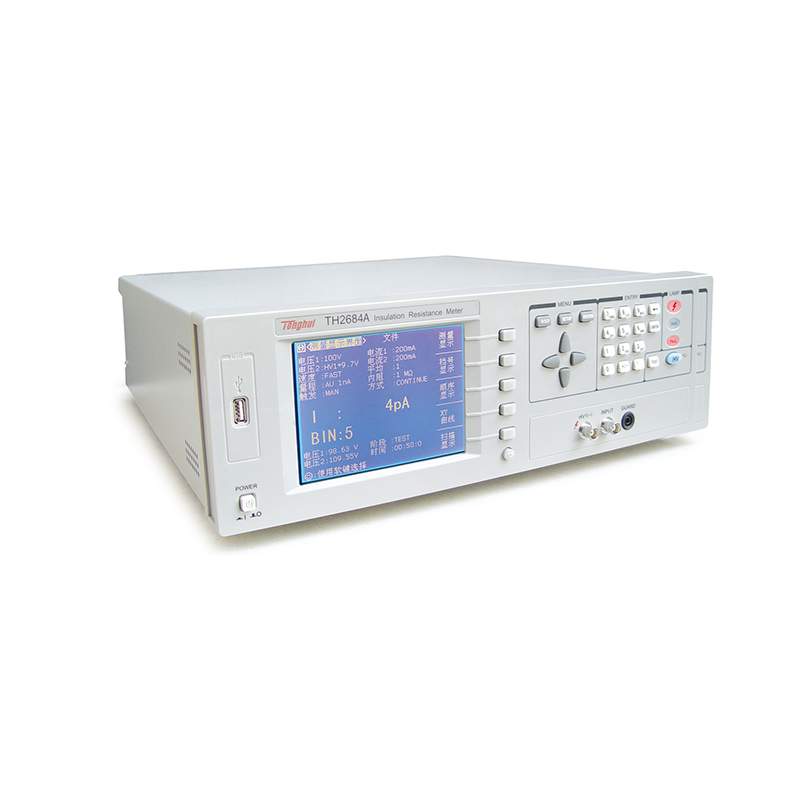

■ TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件，介质材料，设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶，人性化的菜单布局，使用户可更方便的操作仪器。
■ TH2684A可由用户自行编程测试步骤，最多可达18步。例如，用户可编程充电，等待，测试，放电等，每个步骤最长可持续100s。
■ TH2684A标配RS232,USB DEVICE,Handler等接口。其中Handler接口为实现自动测试系统提供了方便。扫描口，则为大量元器件的测试提供了方便。用户还可以配一台扫描仪来加快元器件的测试。
| 型号 | TH2684A |
| 测试输出 | |
| 测试电压范围 | 10-1000V，1V步进 |
| 测试充电电流 | 2mA，25mA，100mA |
| 电压精度 | 2% ± 1V |
| 电阻测试 | |
| 测量显示范围 | 10 kΩ–100TΩ |
| 测试精度 | I > 1nA ±2% 1nA ≥ I > 100pA ±5% I ≤ 100pA ±5% ±Rtest/ (Vtest/1pA) |
| 电流测试 | |
| 测量显示范围 | 1pA - 1mA |
| 测试精度 | ±2% |
| 量程数量 | 7 |
| 量程工作模式 | 自动、保持 |
| 响应速度 | < 50ms（量程保持） |
| 测试平均次数 | 1 - 100 |
| 连续测试间隔 | < 100ms（量程保持） |
| 其它 | |
| 充电时间 | 0 - 1000s |
| 测量延时 | 0 - 1000s |
| 源电阻 | 200Ω |
| 放电电阻 | 2kΩ |
| 工作模式 | 手动、内置的定时器、远控 |
| 特殊测试模式 | R-T、I-T |
| 比较器功能 | 四档：（三档合格，一档不合格） |
| 存储器 | 可保存20组仪器设定值 |

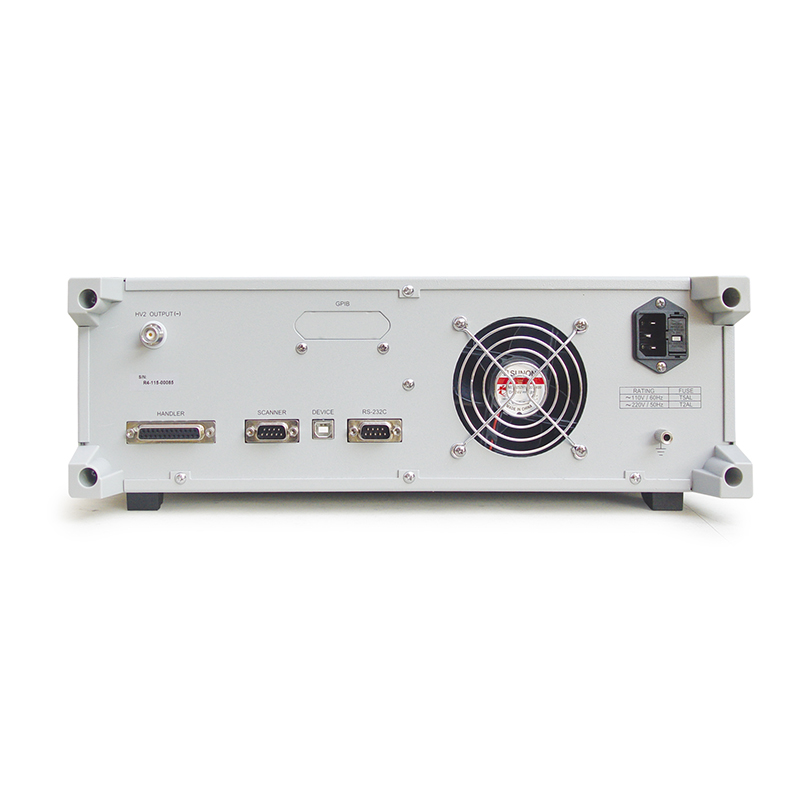

| 标准接口 | GPIB,（选件）RS232C, HANDLER接口输出，USB DEVICE( USB TMC and USB CDC support)， USB HOST(FAT16 and FAT32 )， 扫描接口 |
| 工作温度、湿度 | 10℃ -40℃，≤ 90% RH |
| 电源要求 | 90 - 130 V AC(60Hz) 198 - 260V AC(50HZ) |
| 功耗 | 250W |
| 体积（mm） | 400(W)×132(H)×430(D) |
| 重量 | 14kg |
■ 绝缘电阻测试范围：10kΩ - 100TΩ
■ 测试充电电流：2mA，25mA，100mA
■ 测试速度：50ms/次
■ 高测量精度：±2% (< 1TΩ )
■ 测试电压范围：10 - 1000V，1V步进（单路）
■ 320X240大屏幕的LCD显示，中英文可选操作界面
■ 超低漏电流测试：最低到10pA,精度2%，±2pA
■ 针对容性器件的接触检查功能
■ 采用可切换输入内阻技术，保证仪器快速准确的测试
■ 7档量程，手动或自动模式
■ 4档分选档位比较功能
■ 可编程测试模式，实现客户自定义电压电流曲线测试方案
■ 具有电阻(R)/时间(T)或电流(I)/时间(T)两种曲线测试界面
■ 屏幕截图可快存于U盘
■ 通过U盘自动升级系统固件
■ Handler接口用于可实现联机操作
■ RS232C、USB Device实现远程控制
■ 支持扫描接口，为用户的大批量测试提供方便
超高值电阻器
电容器绝缘电阻、漏电
各种介质绝缘材料、设备和电线电缆
安规要求绝缘测试
可做高压直流电源
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试线 | TH26004B | ||||
