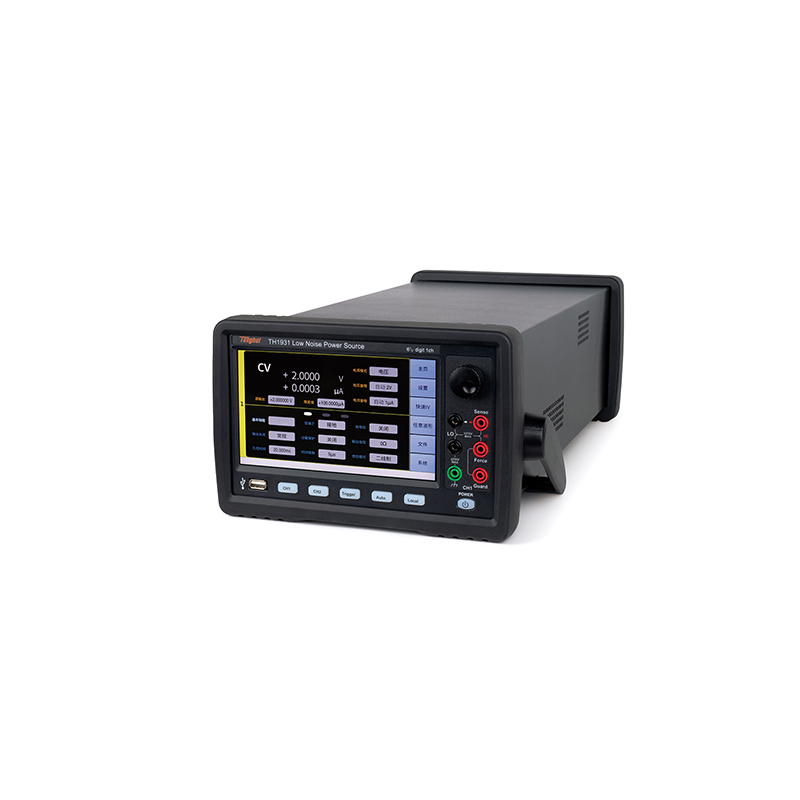

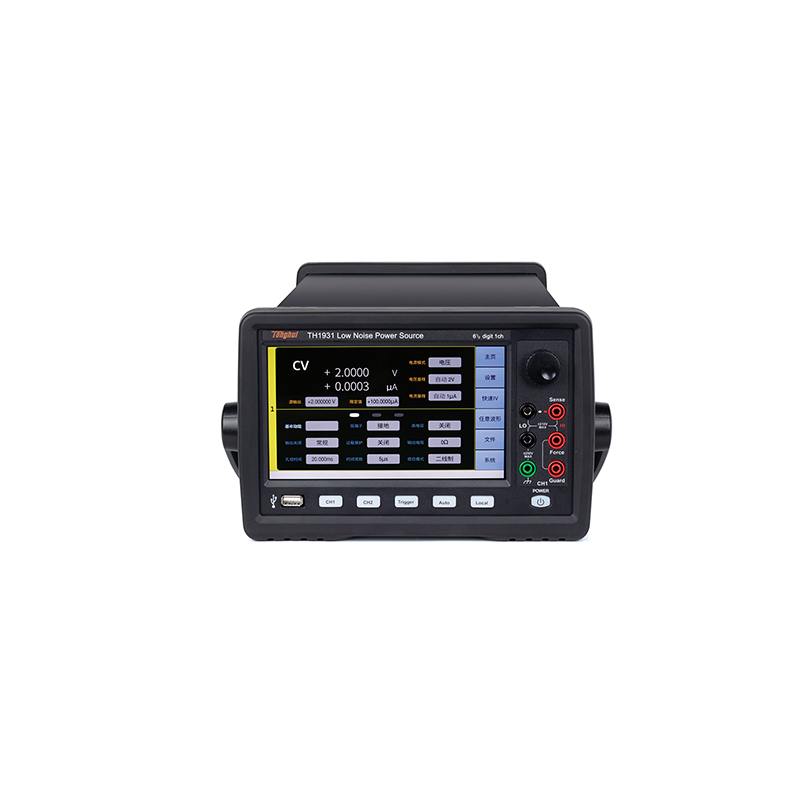

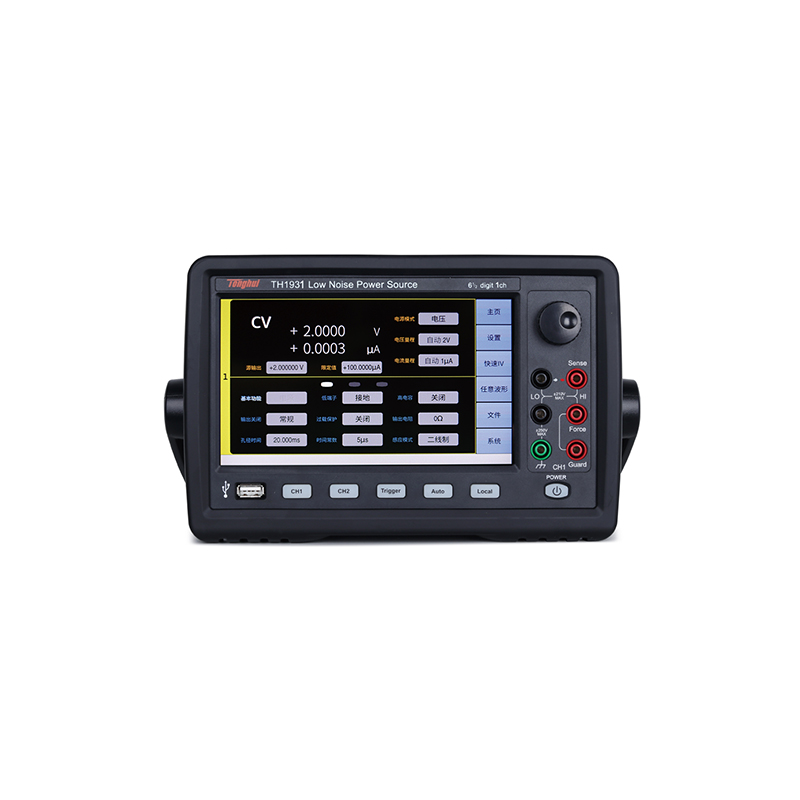

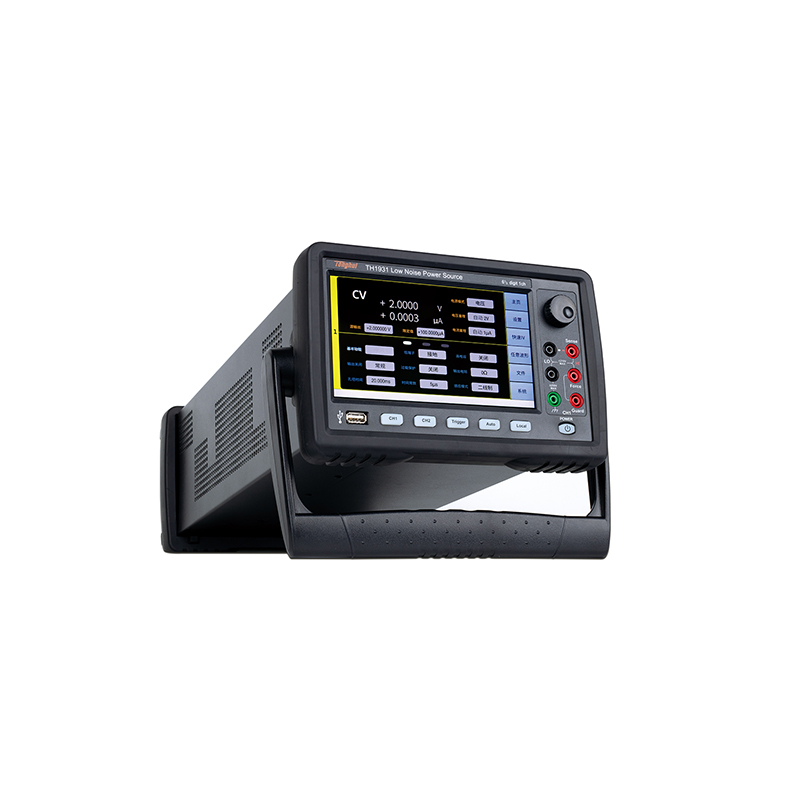

TH1931 低噪声精密电源

TH193X系列为6½位低噪声电源，同时具备测量功能，测量分辨率固定为4½位。

仪器通过触摸屏、前面板键和旋钮设定输出电压/电流或测量电压/电流/电阻。

支持扫描输出、脉冲输出、任意波形生成、迹线缓冲区、数学表达式和图形绘制。

TH193X可作为直流（恒定）电压/电流源、扫描电压/电流源、脉冲发生器、任意波形发生器和万用表。

快速选型

为降低功耗，电池供电设备供电电压持续降低，需用到更精确的电源来准确表征设备行为；由于更高的数据速率和更快的时钟频率，移动通信等应用领域的噪声性能要求日趋严格。这些技术趋势使得先进产品的测试变得越来越困难，因为它们对噪声和其他外部干扰极其敏感。

TH1931/TH1932作为具有更高精度、更好噪声性能和更通用的供电电源，提供的卓越性能和创新功能适用于各种应用，使您能够执行以前无法进行的关键测试和评估。

功能特点

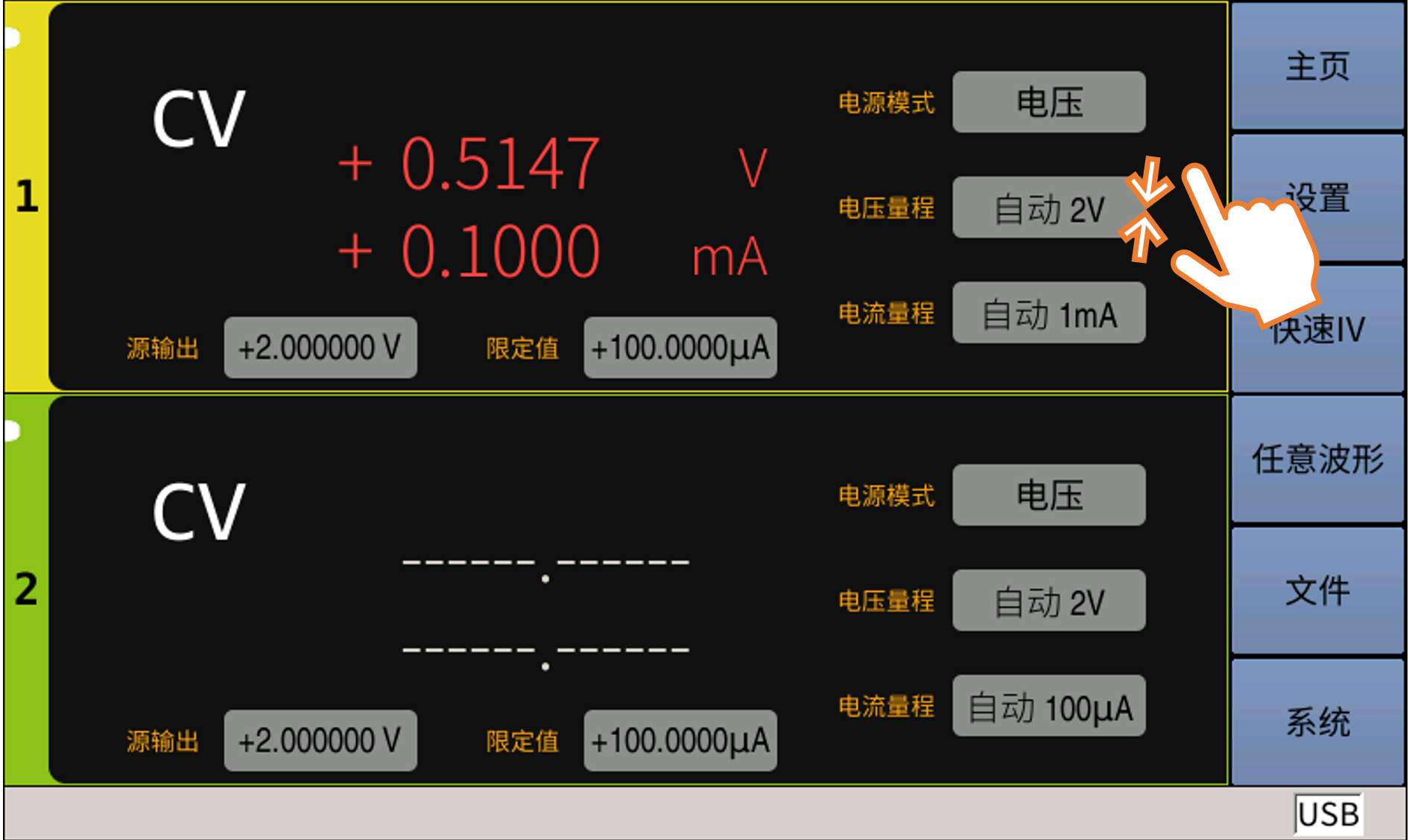

1. A. 7寸电容式触摸屏、Linux操作系统底层，用户界面友好由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测量参数，而且可用手直接操作，大大提高了设置和测量效率。

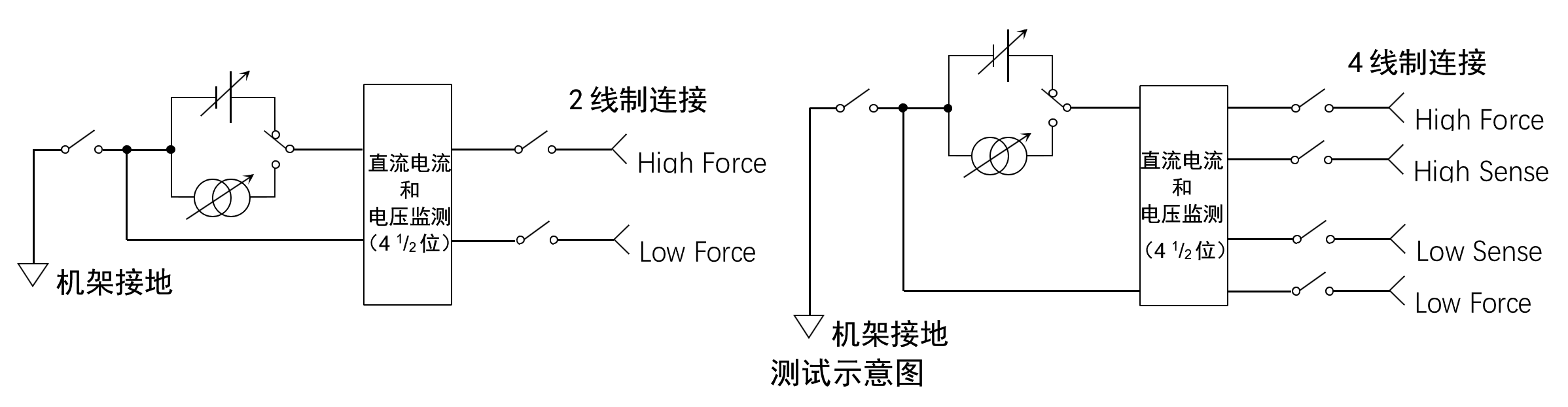

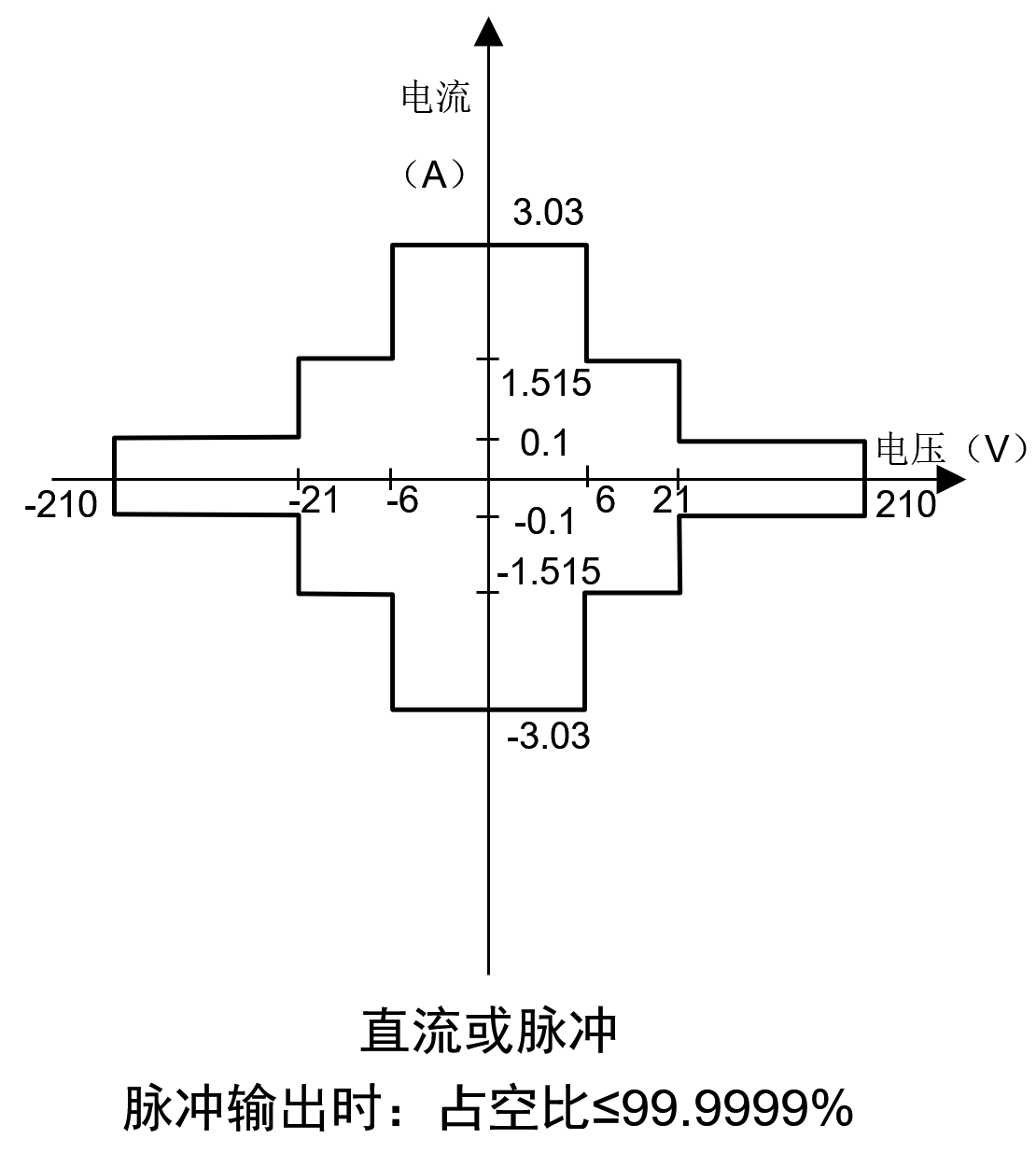

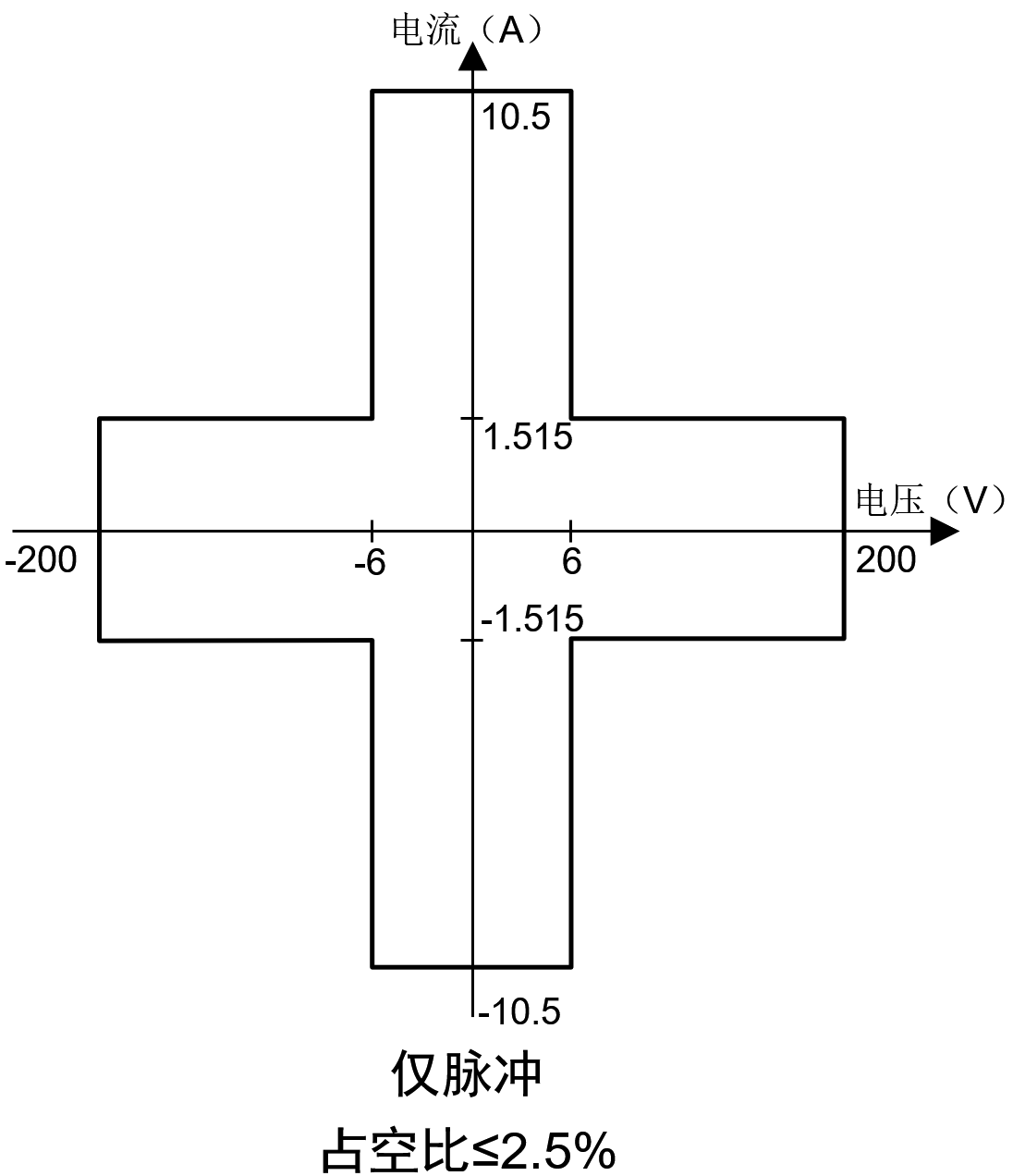

B. 四象限输出，6 1/2位输出分辨率

TH193X作为源输出时，可输出如下波形

在设定时，支持6 1/2位编程分辨率

C. 多种源输出模式

TH193X作为源输出时，可输出如下波形

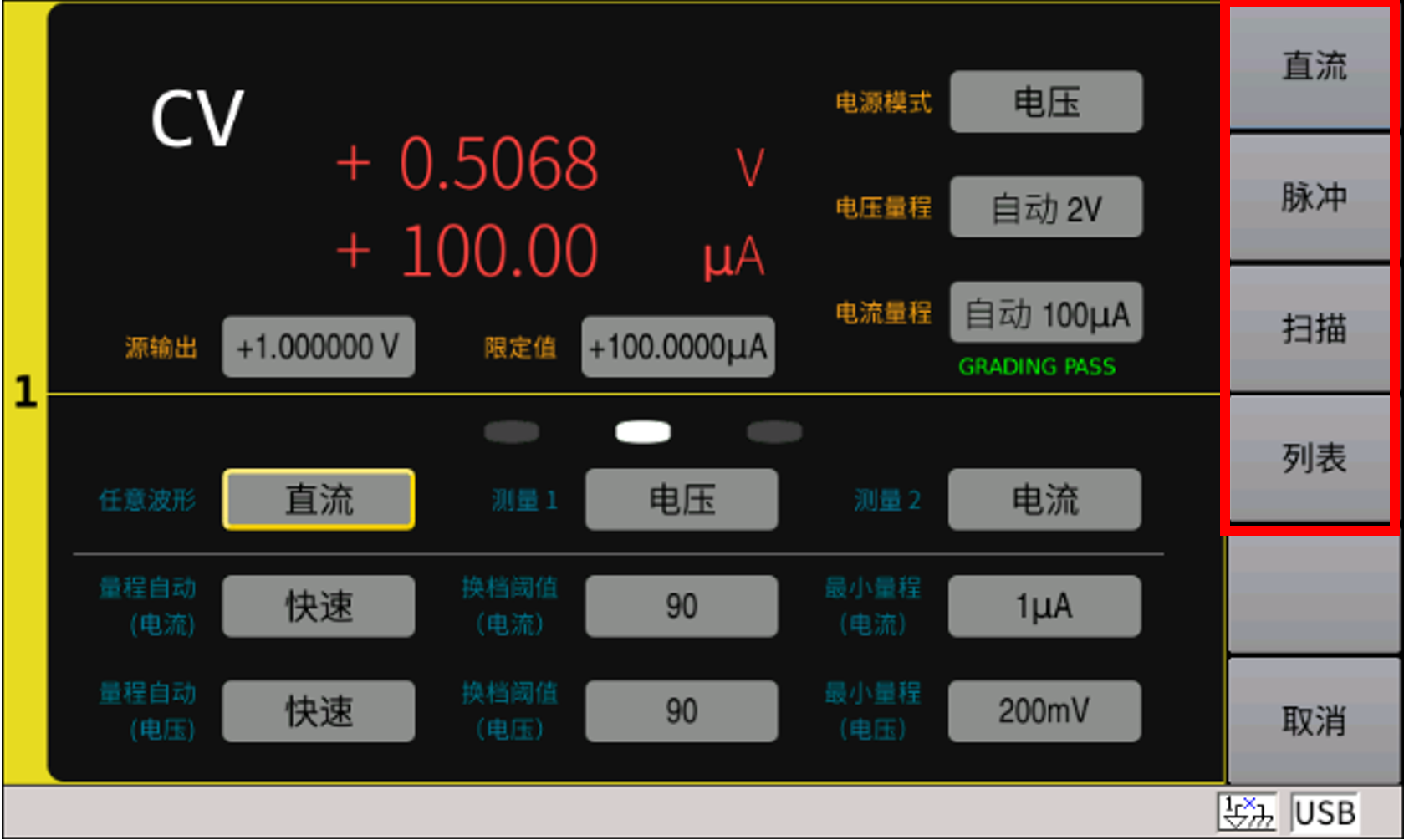

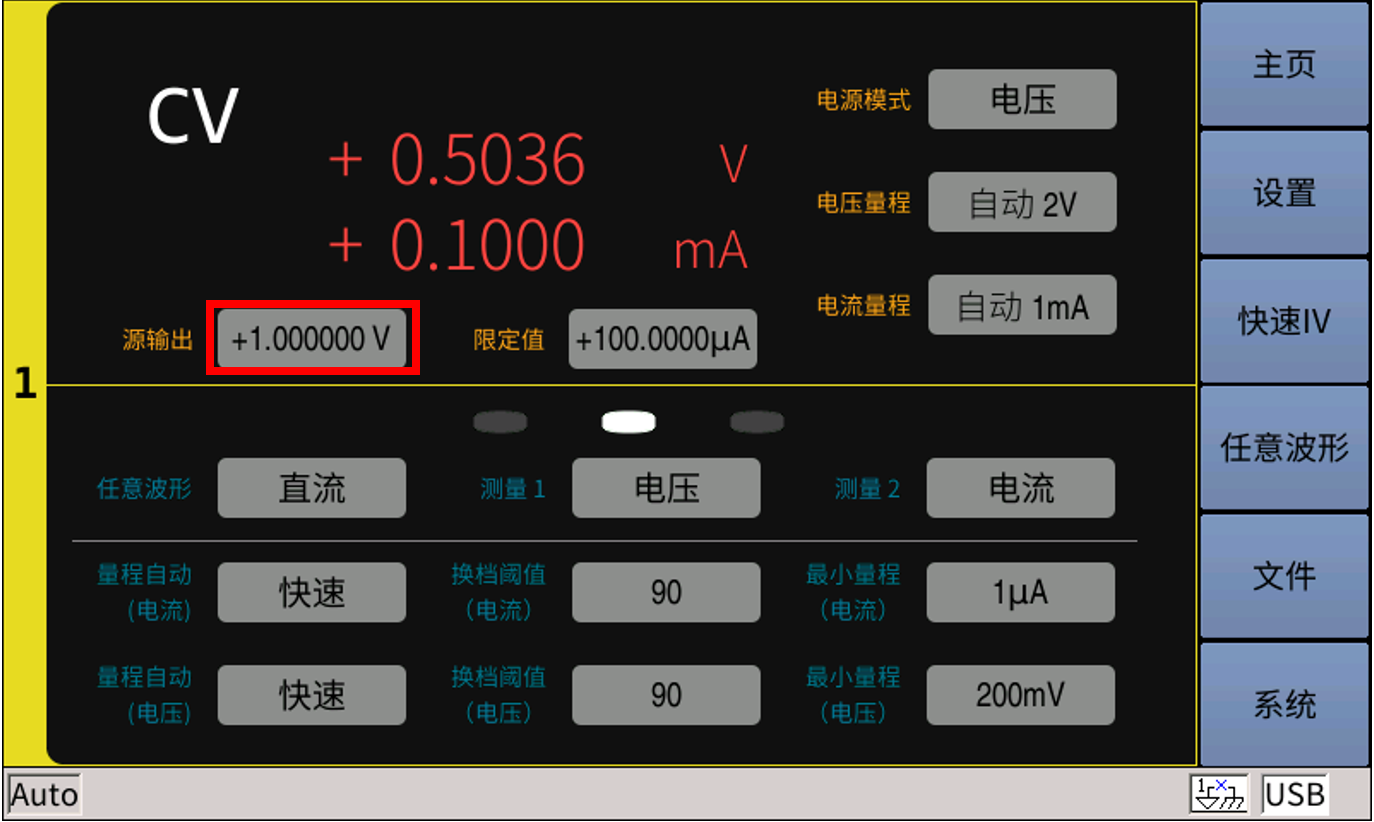

1） 直流源输出

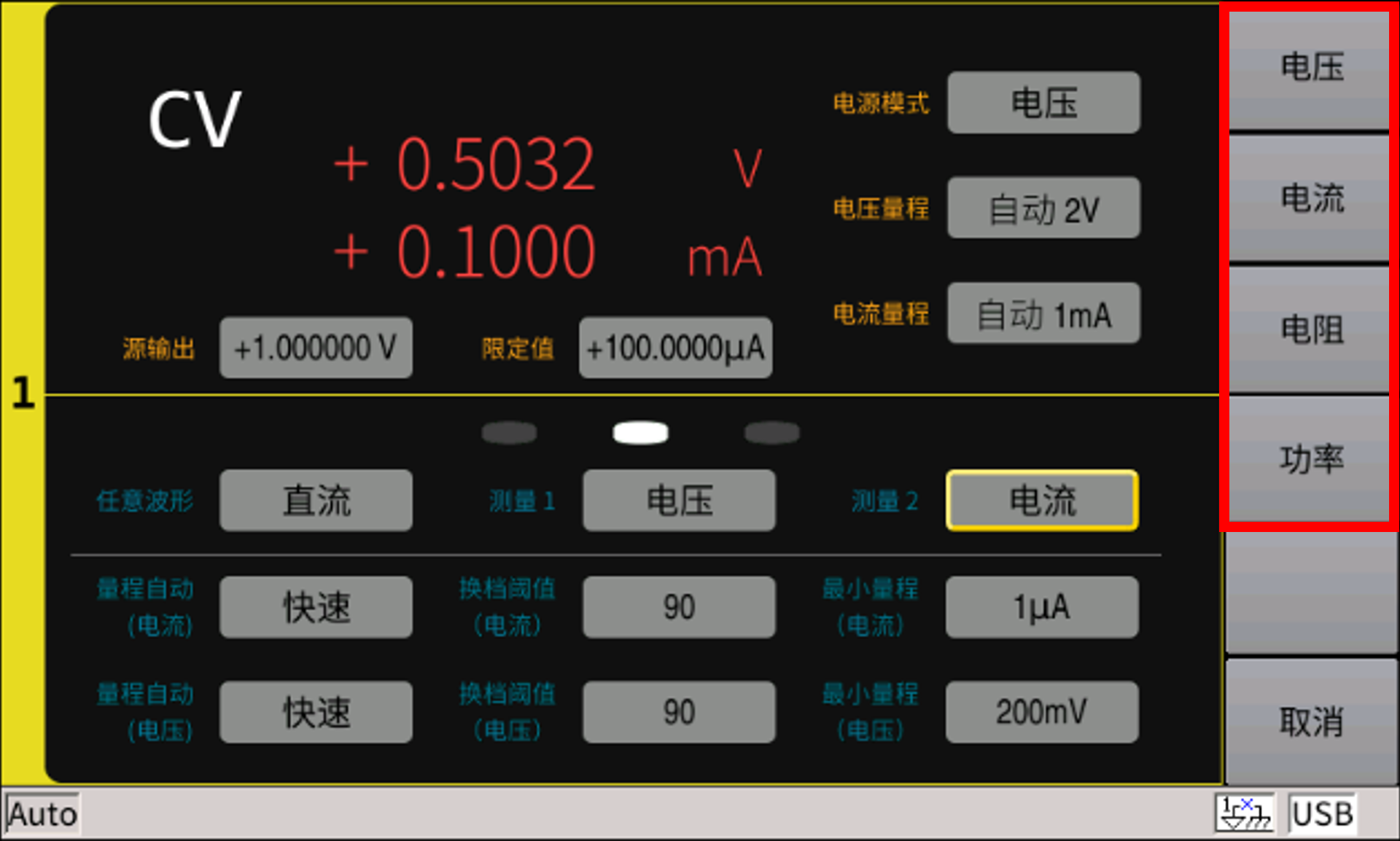

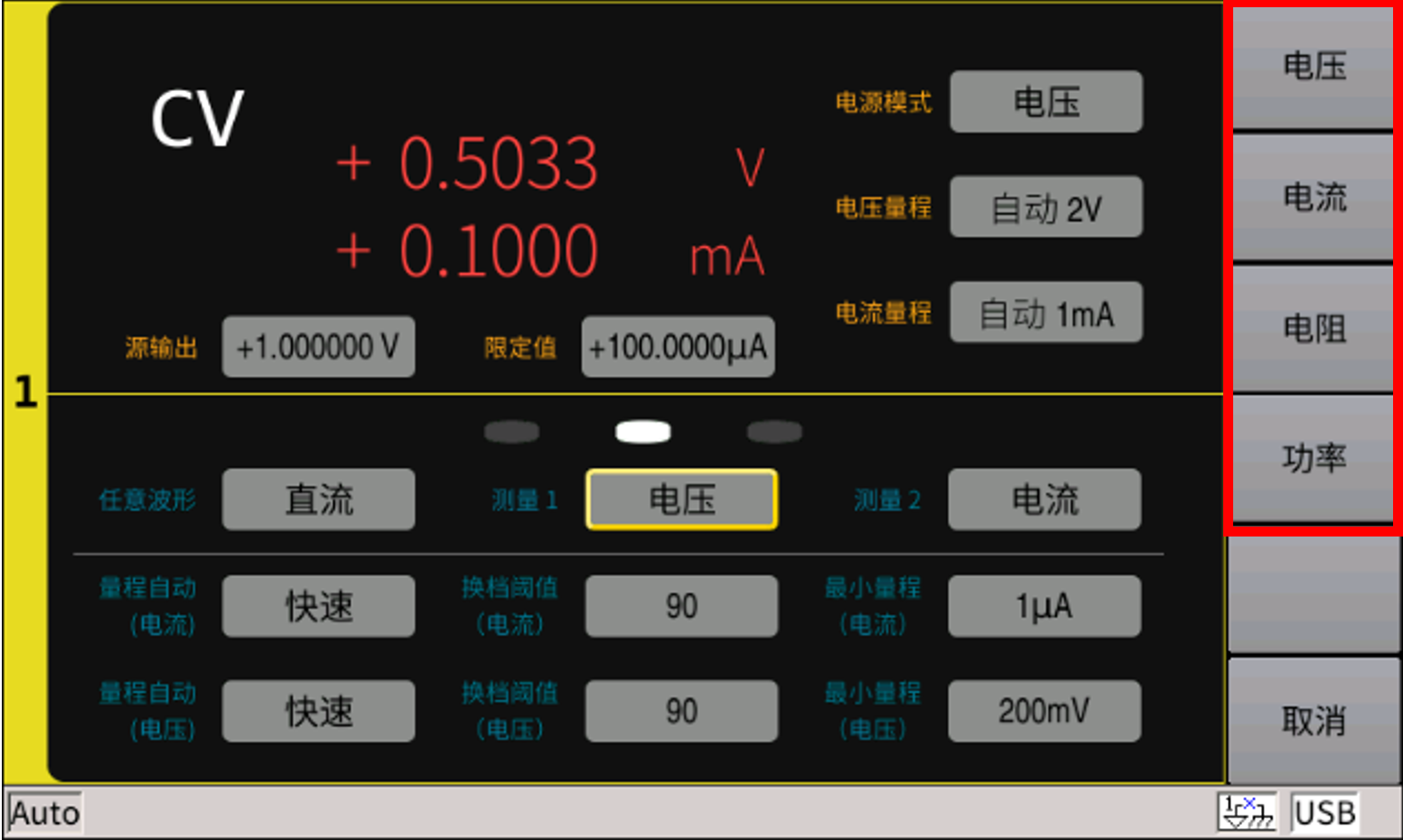

此时作为恒压源（CV）或恒流源（CC）输出，可同时测量两个参数，测量参数类型可为：VOLTs(V)电压、AMPs(I)电流、OHMs(R)电阻和WATTs(P)功率.

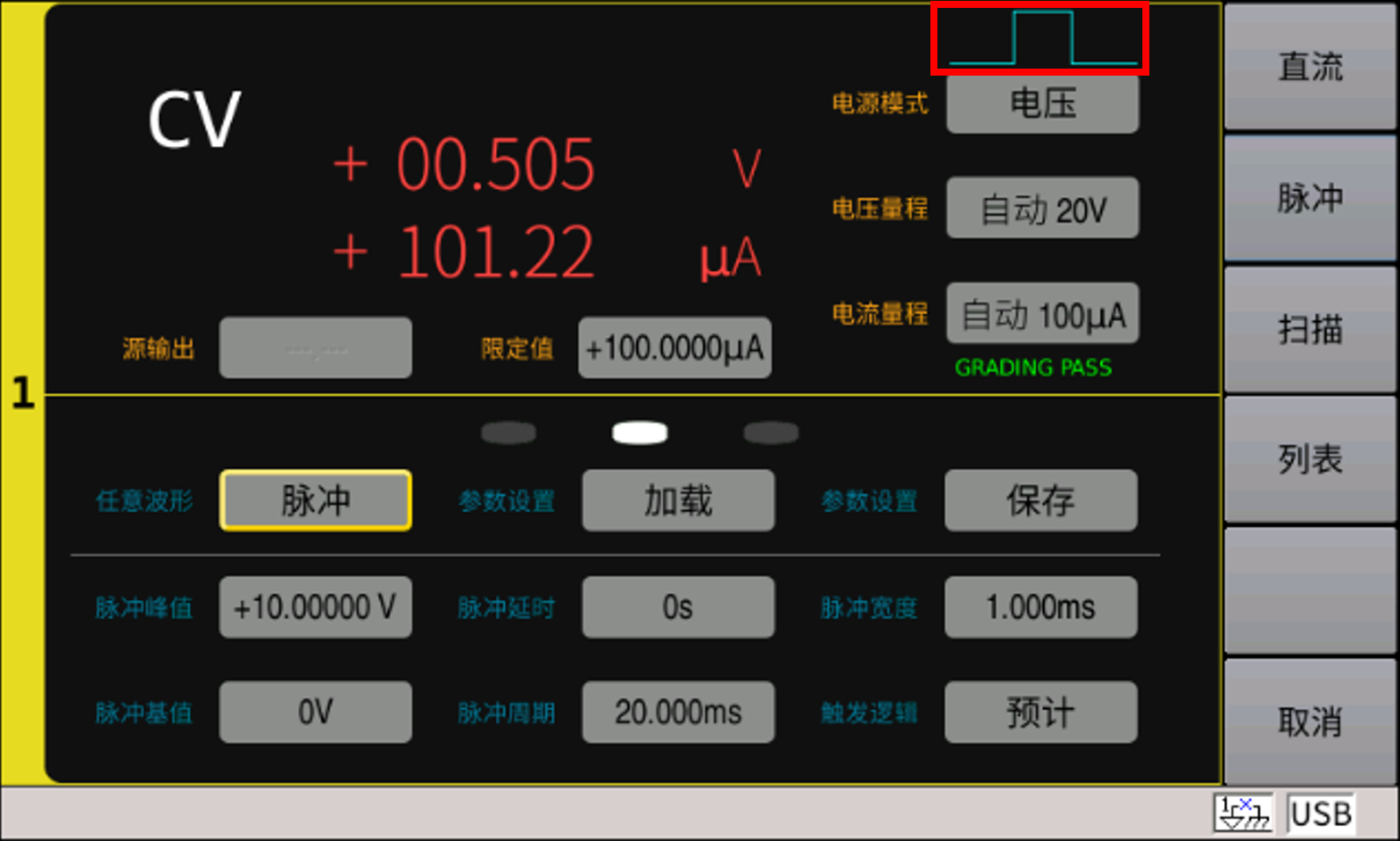

2） 脉冲源输出

此时作为脉冲源（电压或电流）输出，红色框中图示输出状态，可设置脉冲源不同参数，以控制脉冲输出或测量定时。

3） 扫描输出

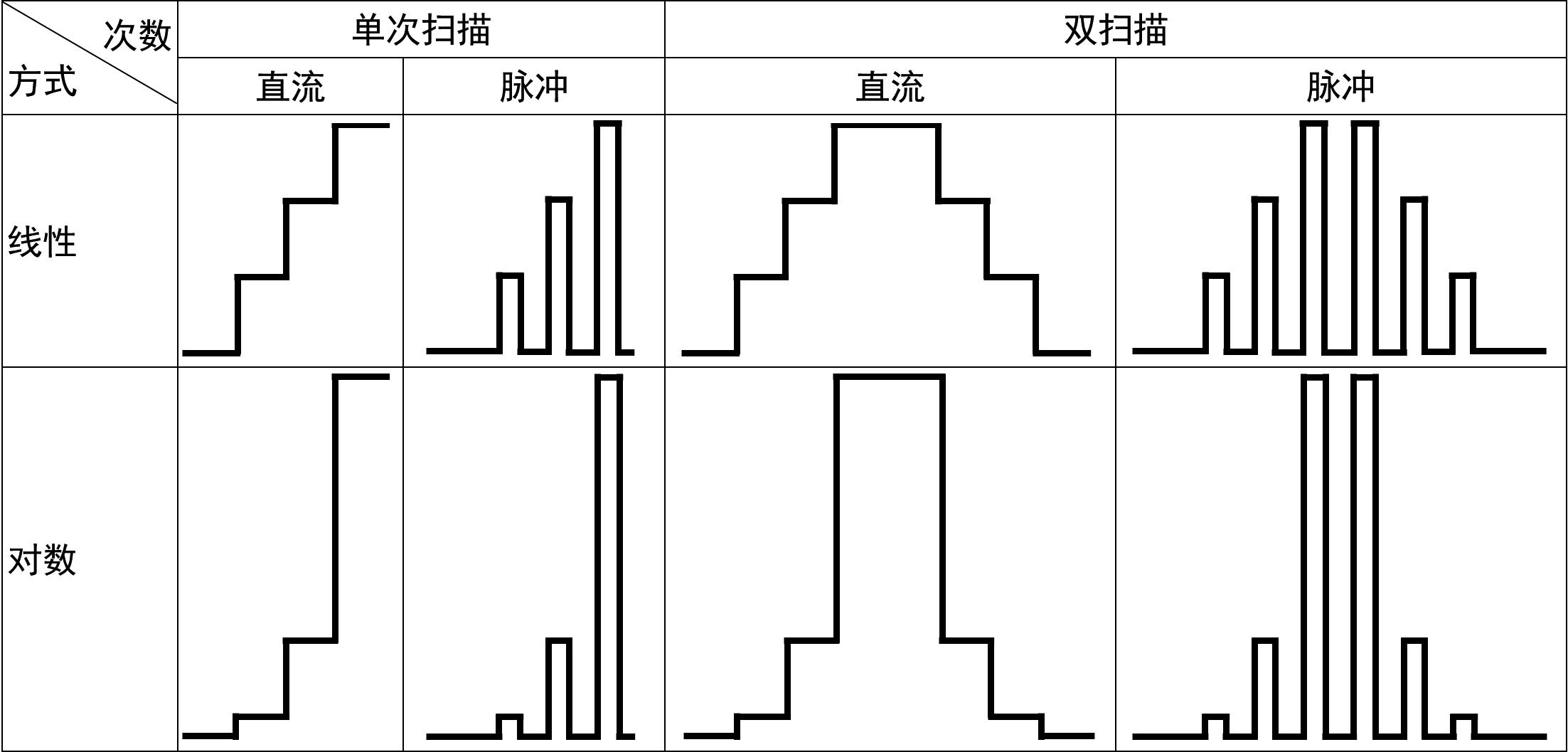

此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方式：

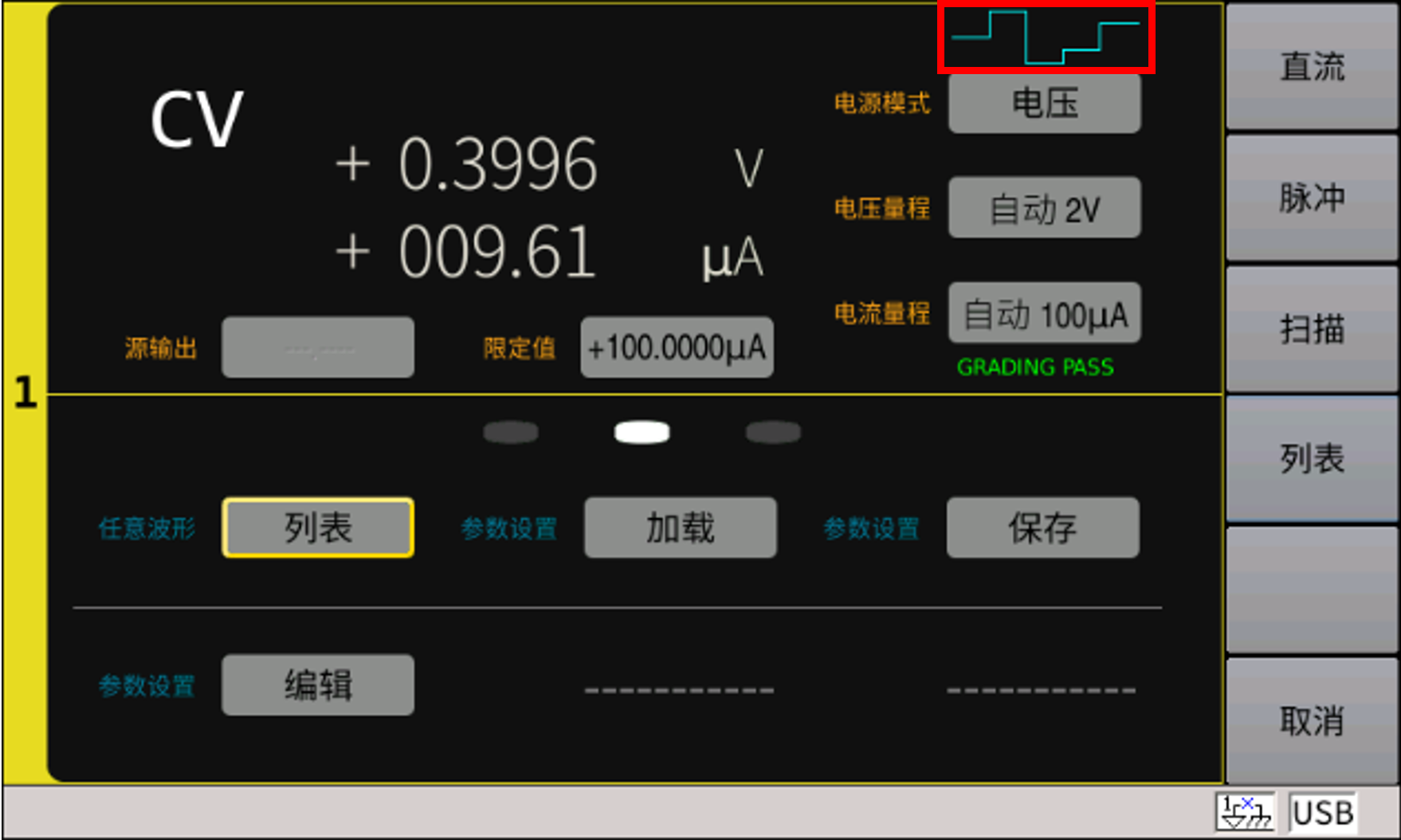

4） 列表扫描输出

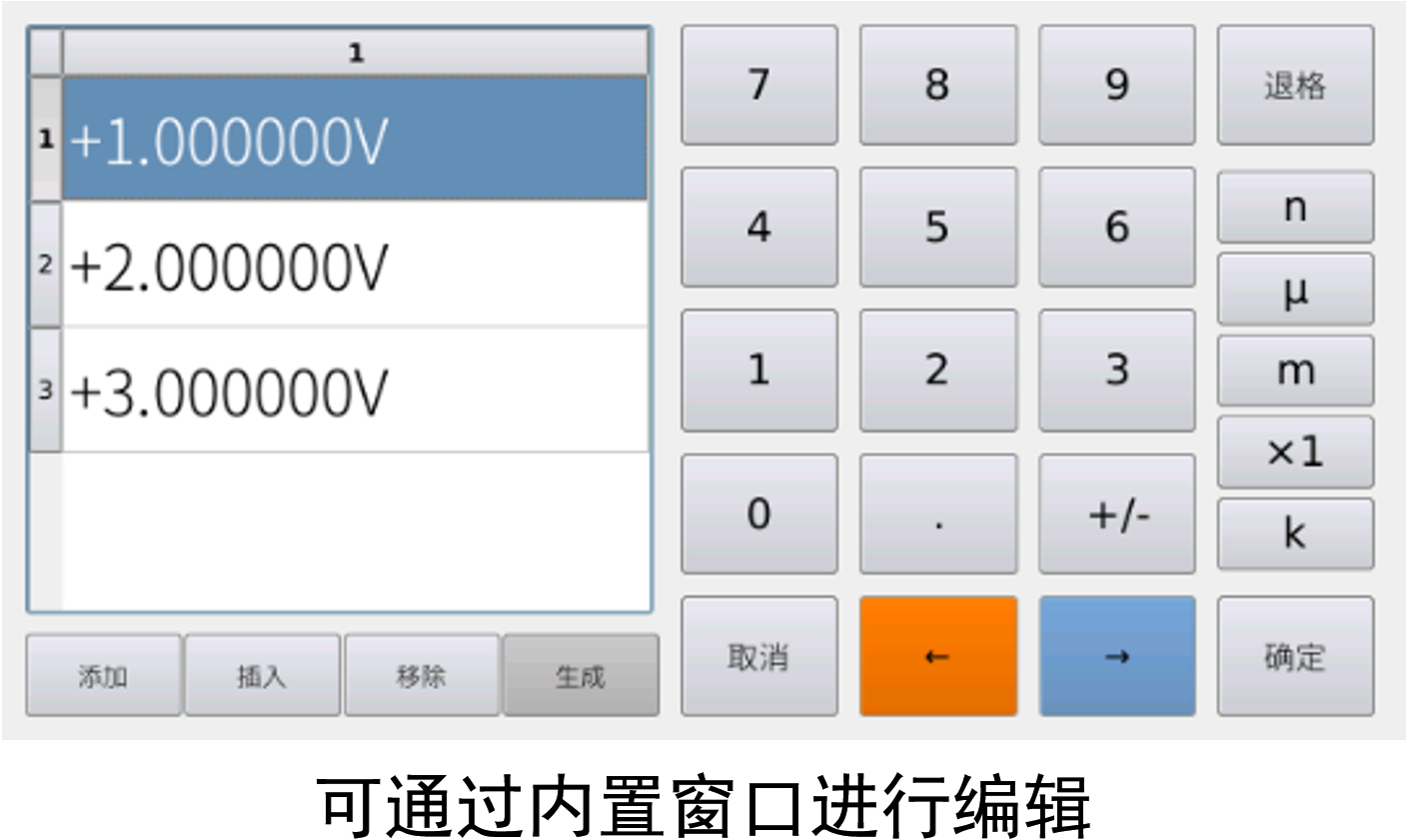

可在界面直接按“编辑”，在输入窗口编辑好文件后运行，可以保存文件后直接调用波形文件，加载后按预先设定波形输出，并按每个输出值测量电压或电流。

此时作为列表扫描输出（电压或电流），红框图示扫描源输出状态。

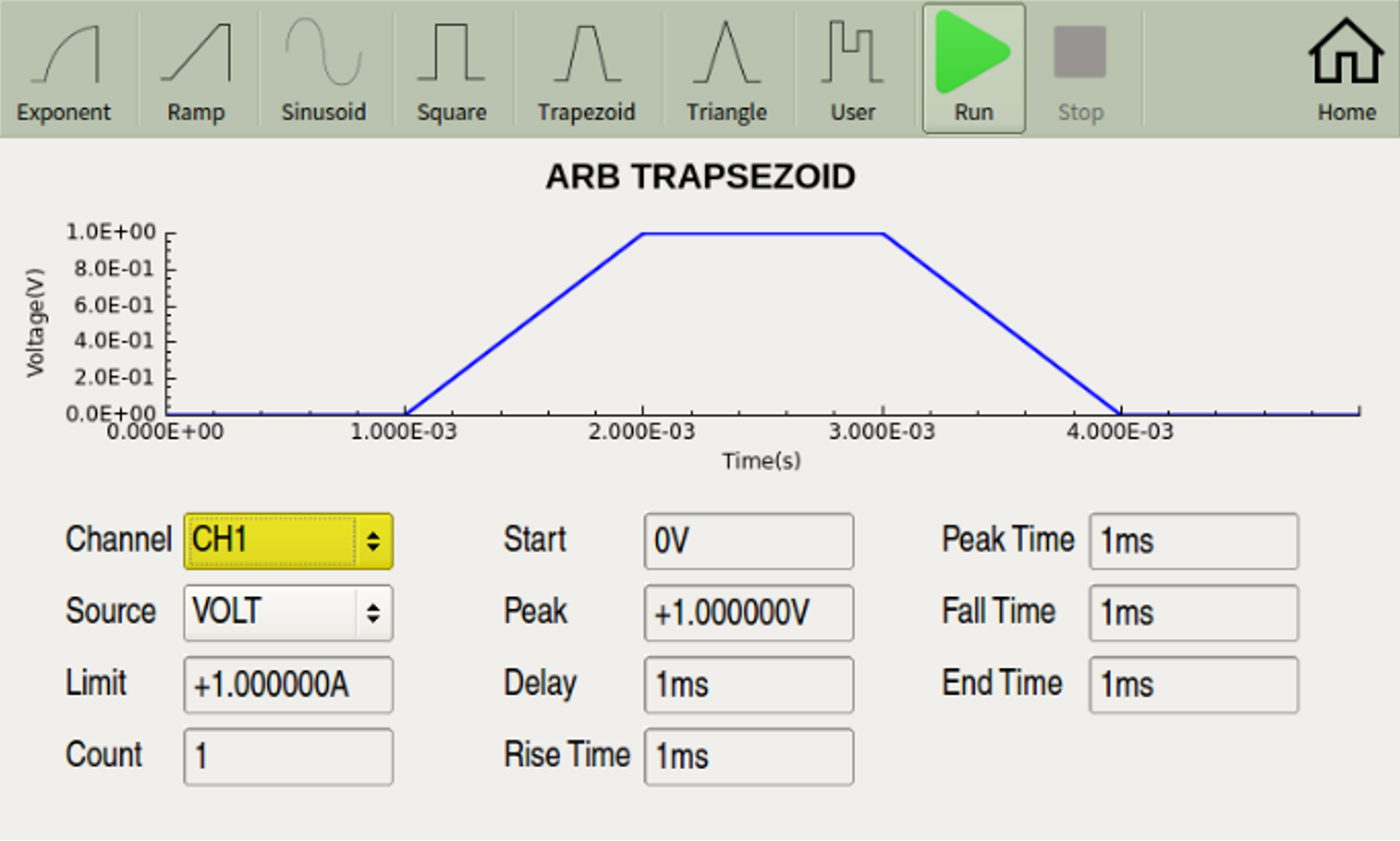

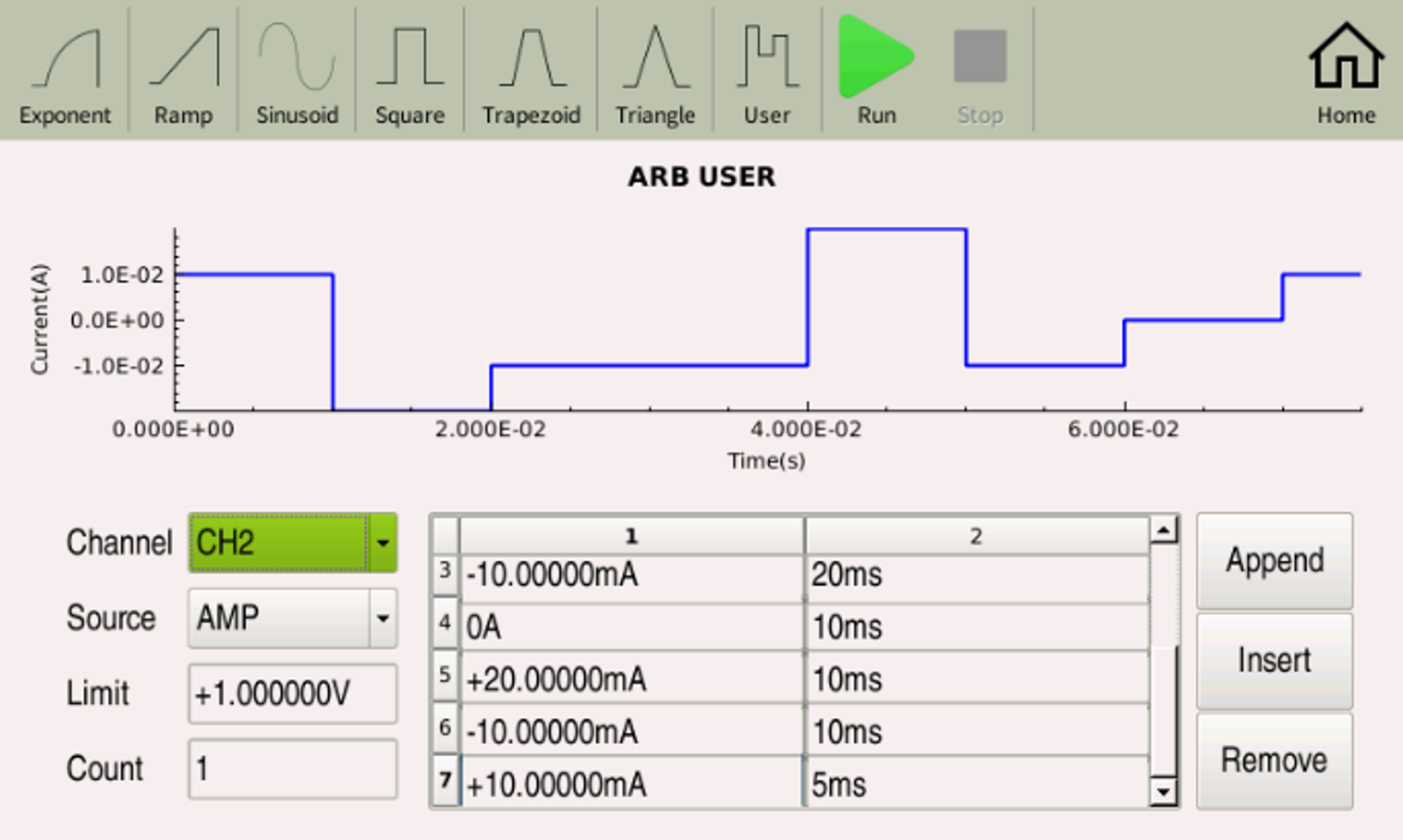

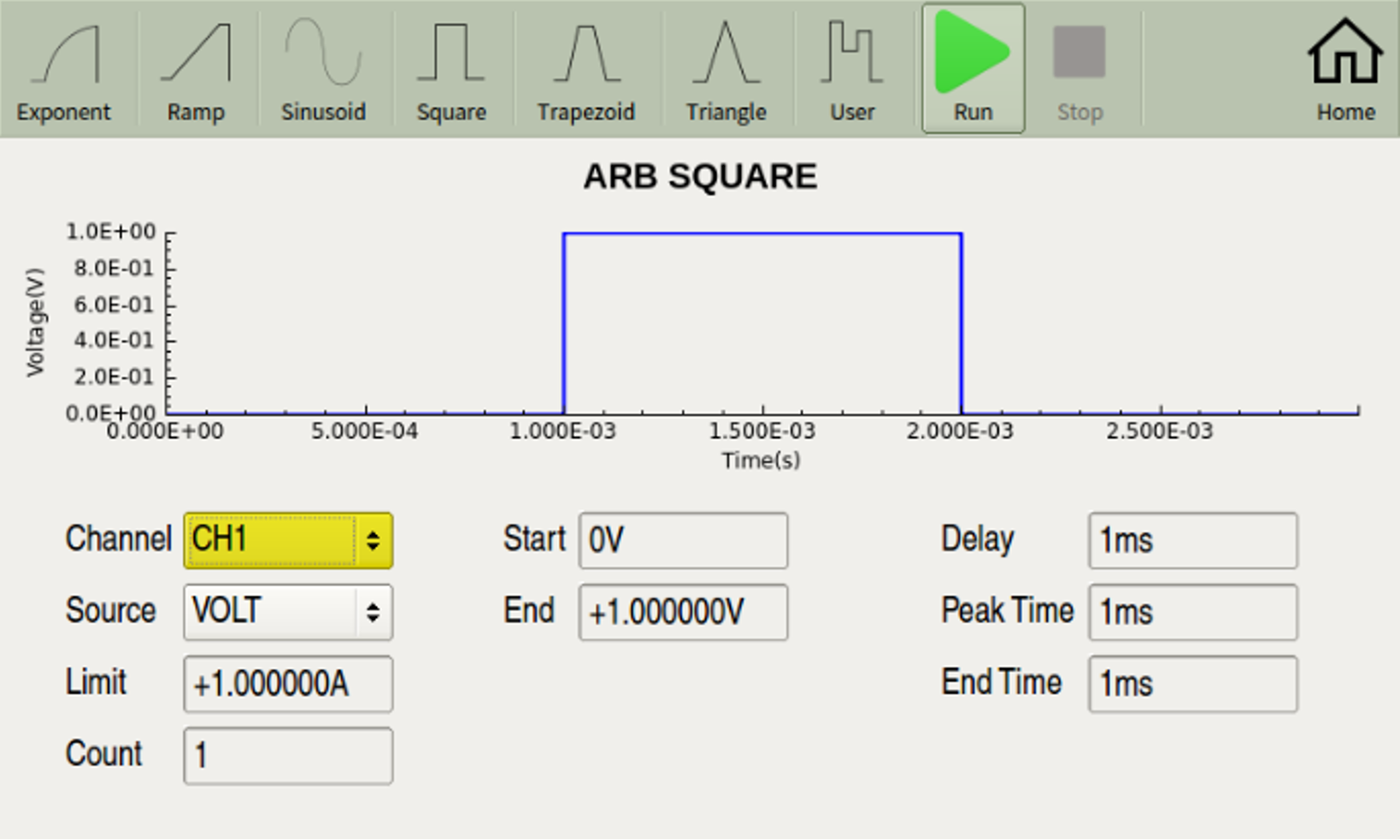

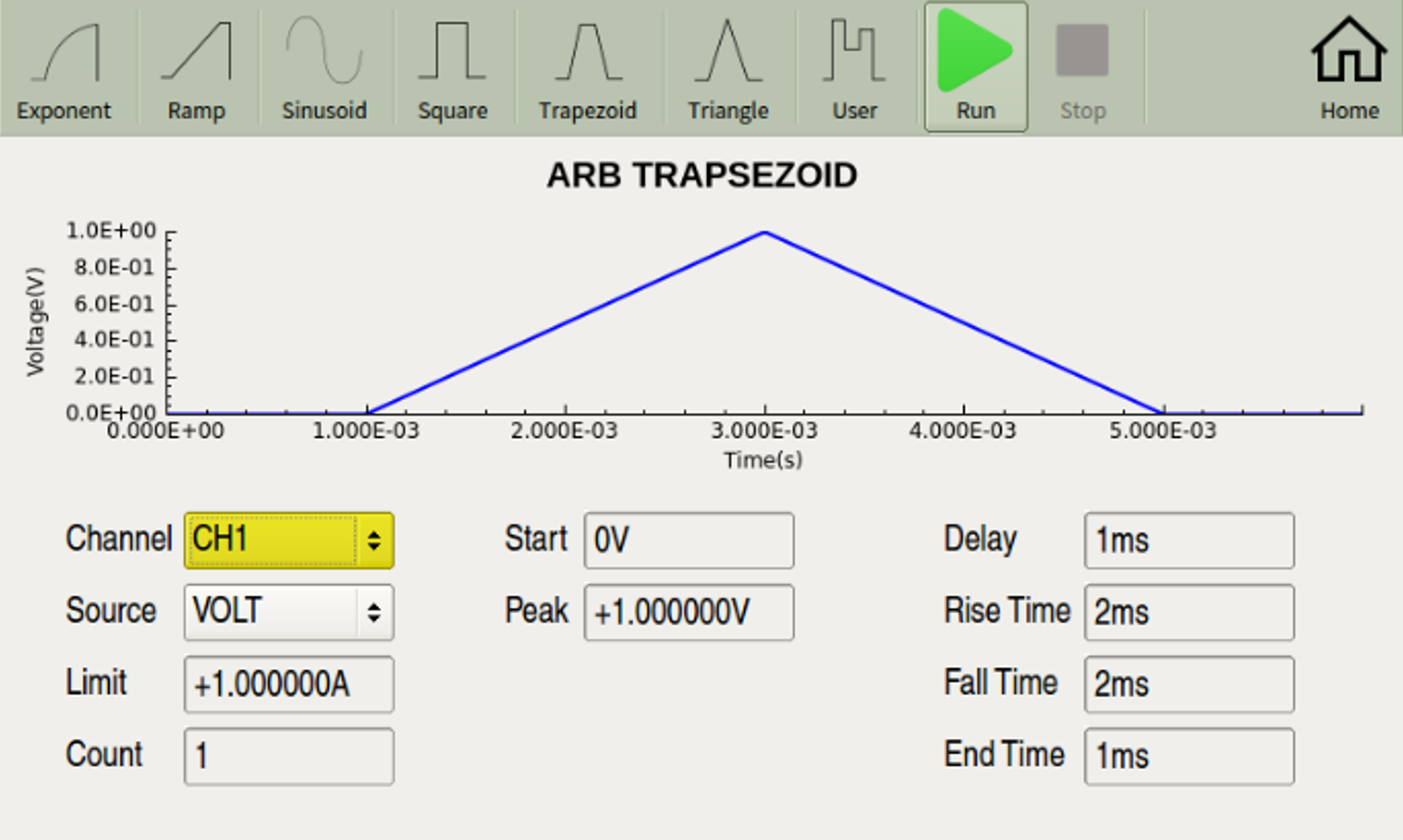

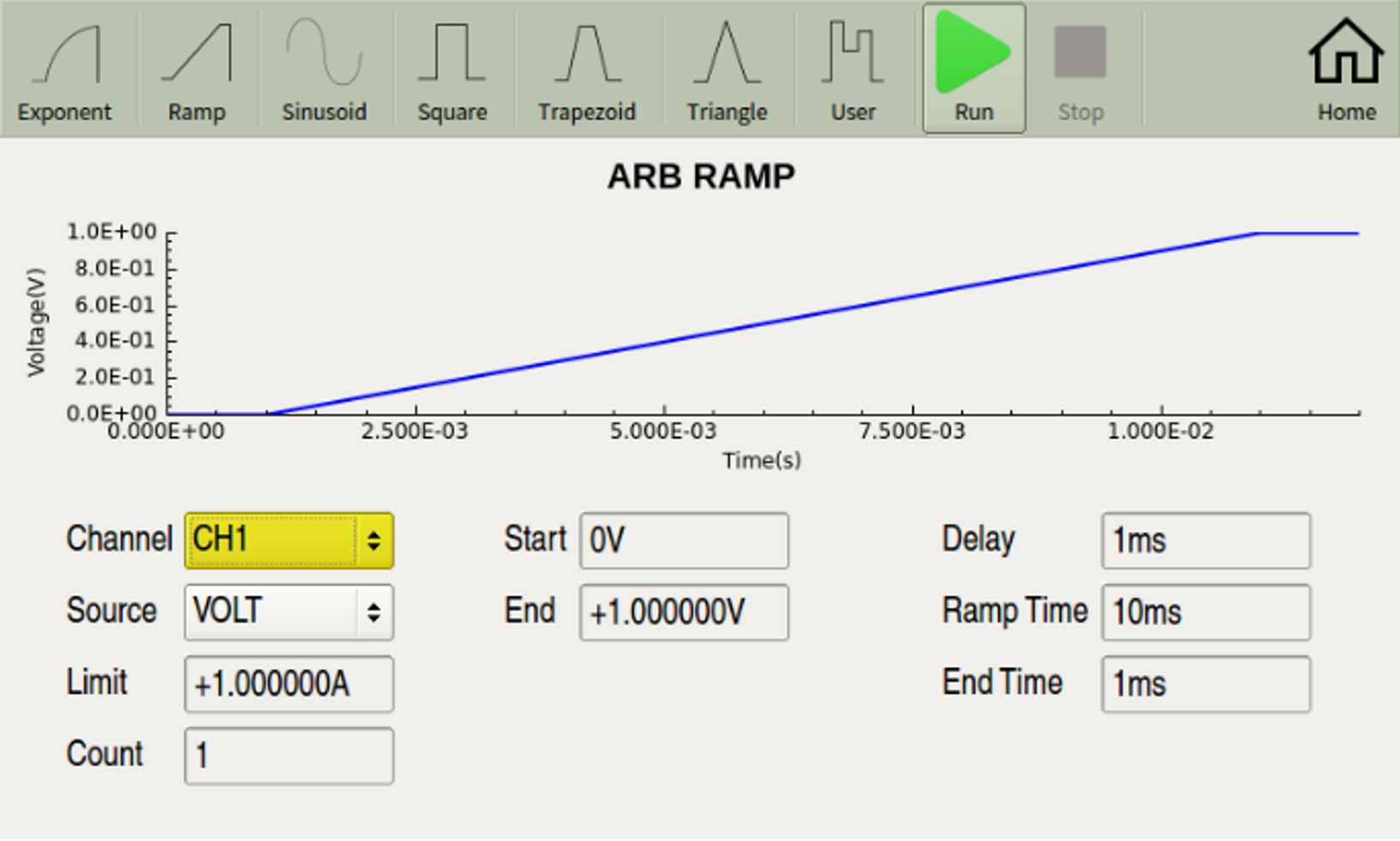

D. 任意波形输出功能

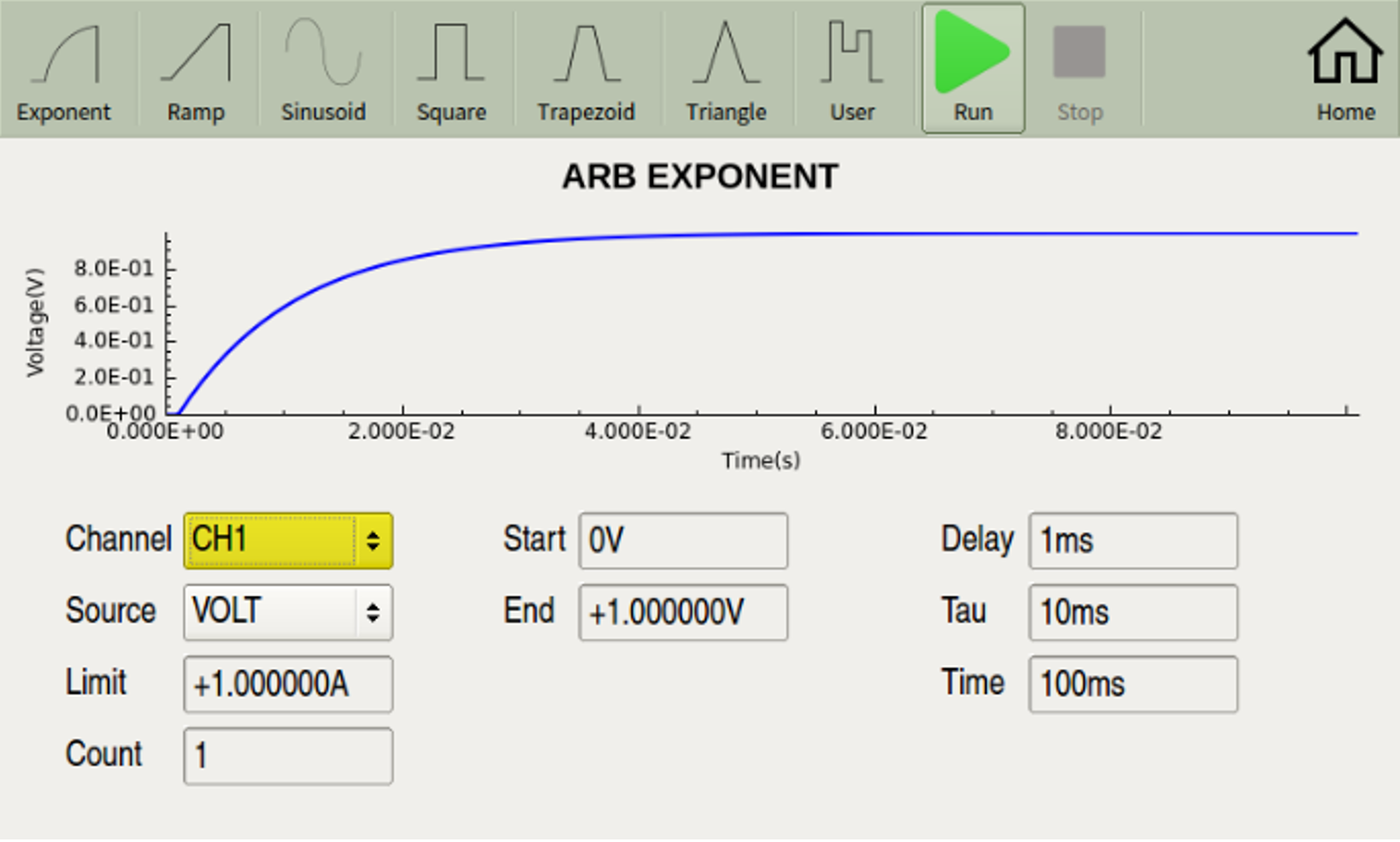

TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义波形等7种波形模型，可直接调用波形并编辑后直接运行输出，方便快捷。

E. 4 1/2位测量分辨率，可测量多种参数

  TH193X系列低噪声电源除源输出功能外，具备测量功能，可测量多种参数，测量分辨率为4 1/2位

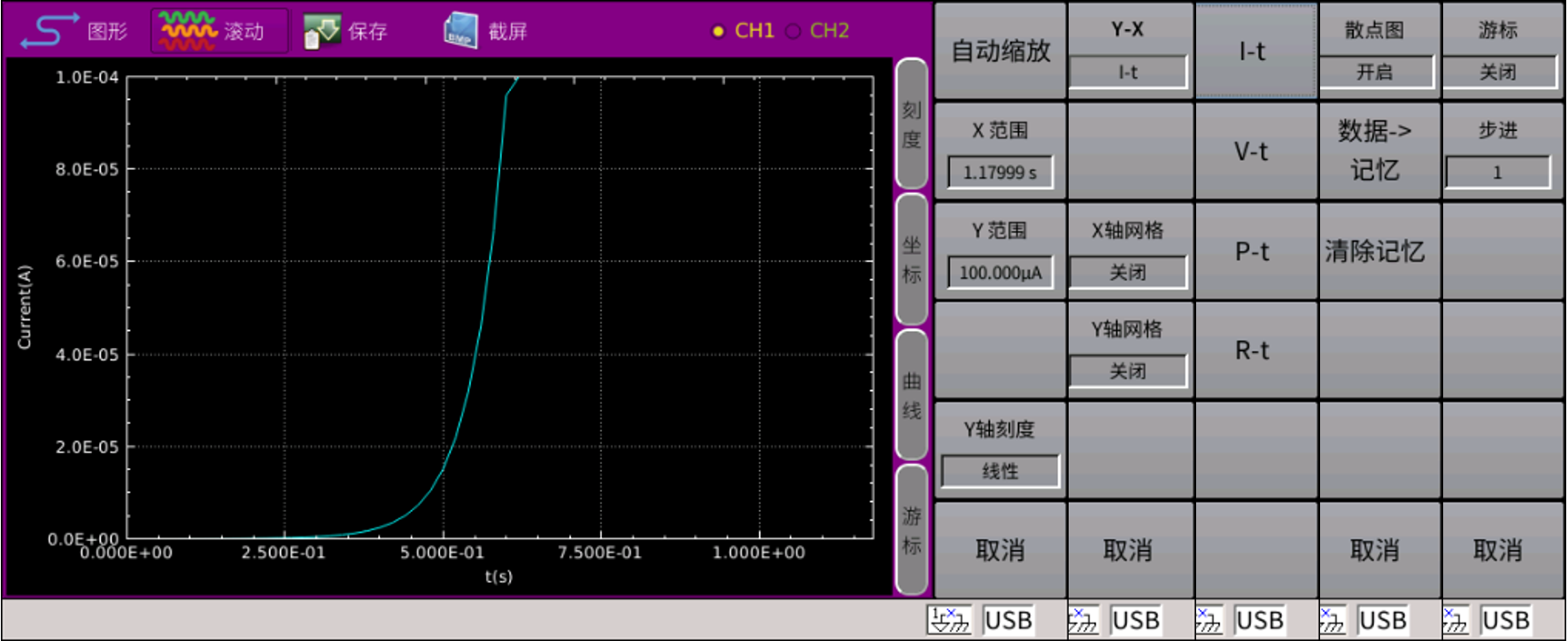

F. 快速IV

快速IV功能可直接绘制通道1或通道2测量结果波形，支持测量4种参数：电流（I）、电压（V）、功率（P）、电阻（R），波形结果支持保存为csv格式、支持截屏保存为bmp格式图片，测量结果有2种显示方式：图形模式、滚动模式。

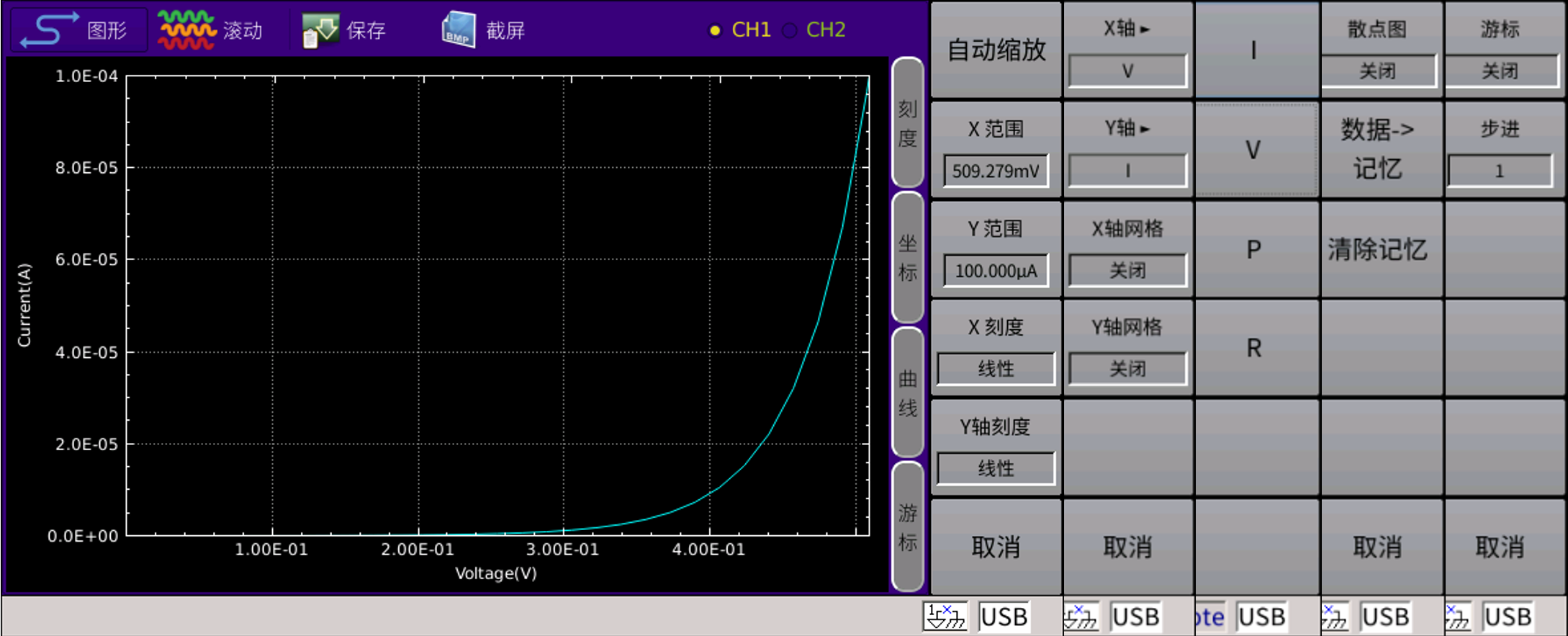

1） 图形模式

图形模式可任意选择4种测量参数任一参数作为X、Y轴参数，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。

2） 滚动模式

滚动模式支持4个测量参数任一参数时域波形显示，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。

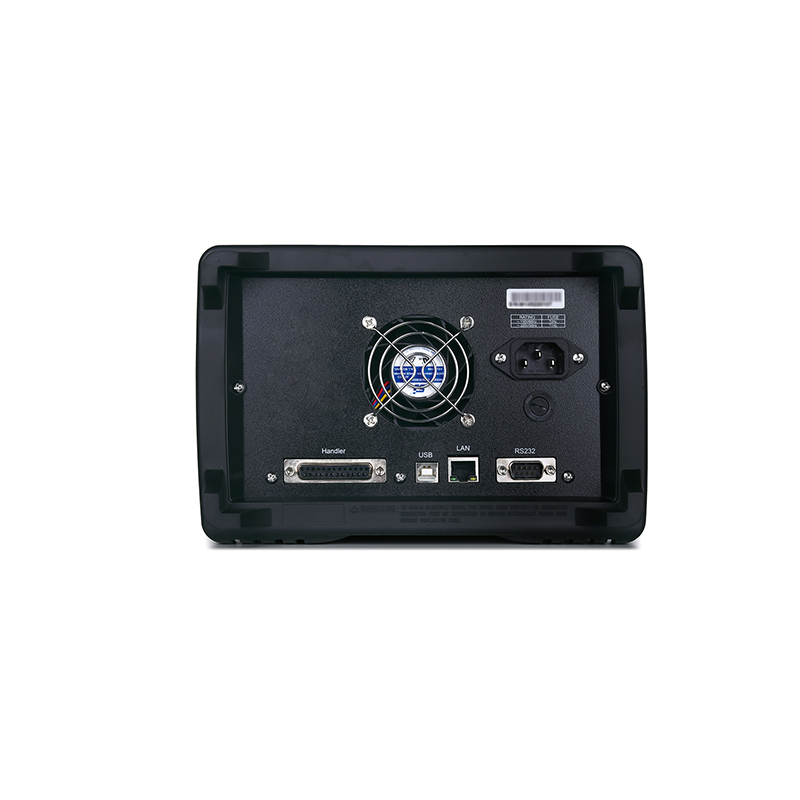

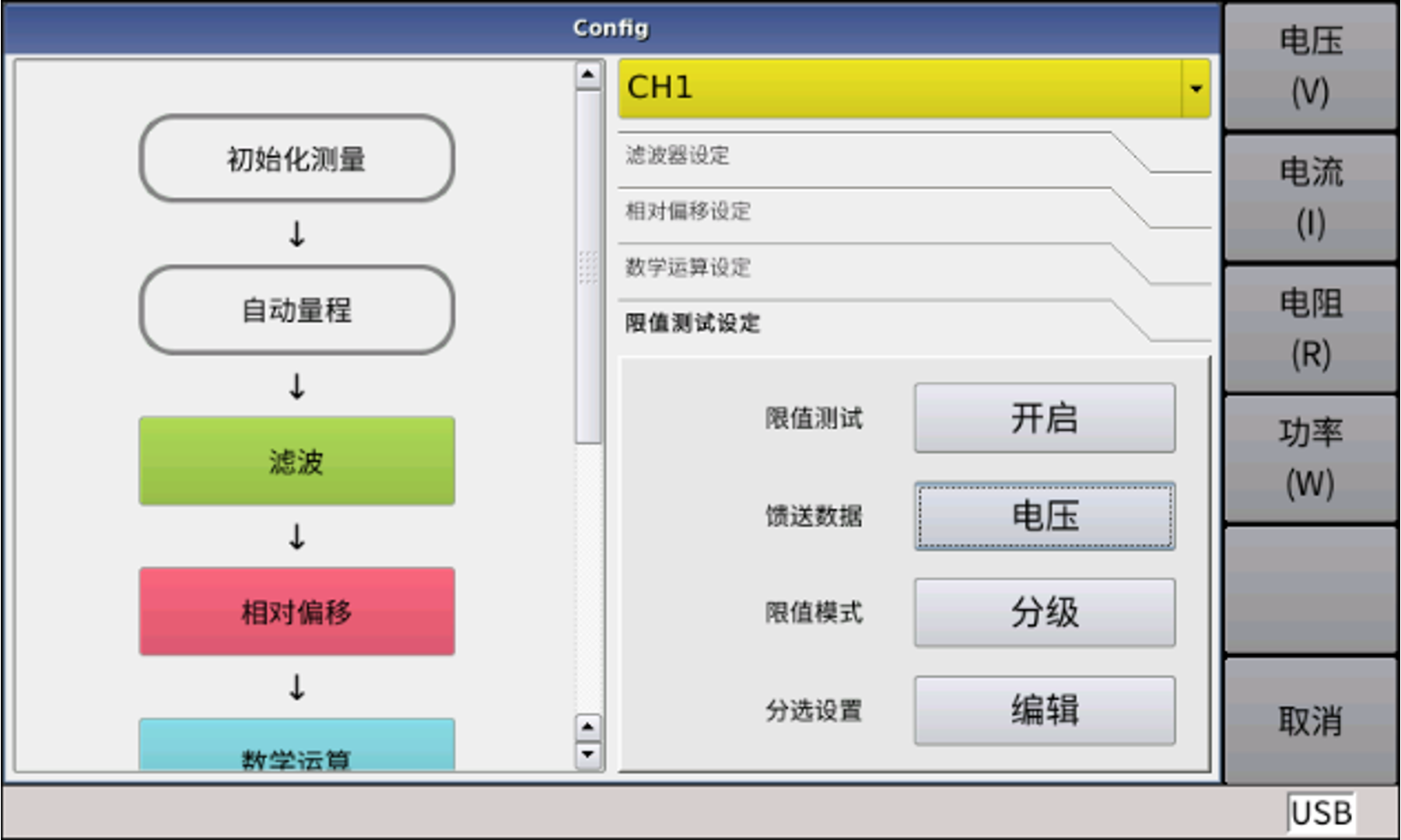

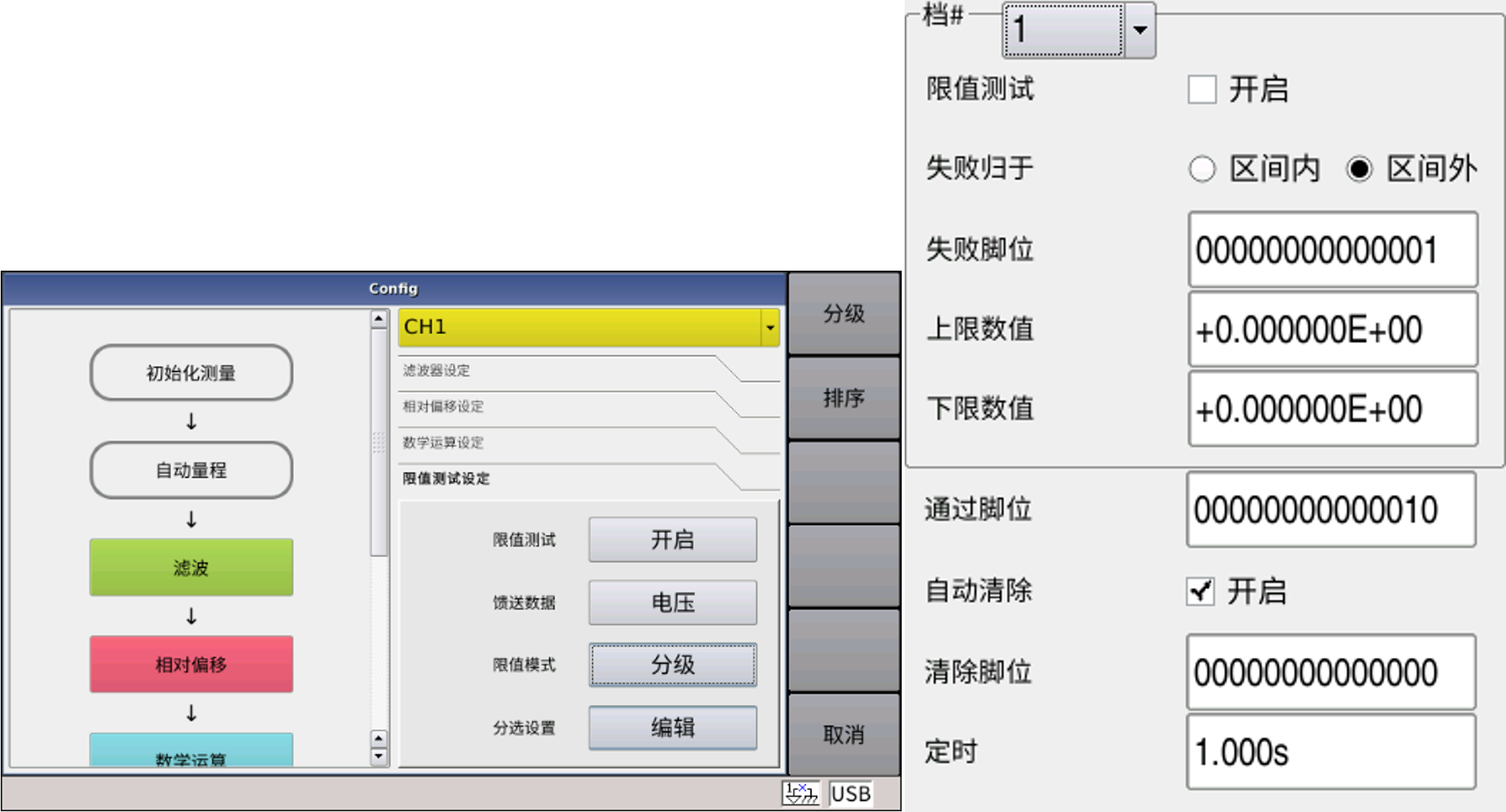

G. 14档分选及可编程Handler接口输出

仪器支持分选功能，可直接自动对测试结果进行判断，支持4种测量参数：电流（I）、电压（V）、功率（P）、电阻（R）；

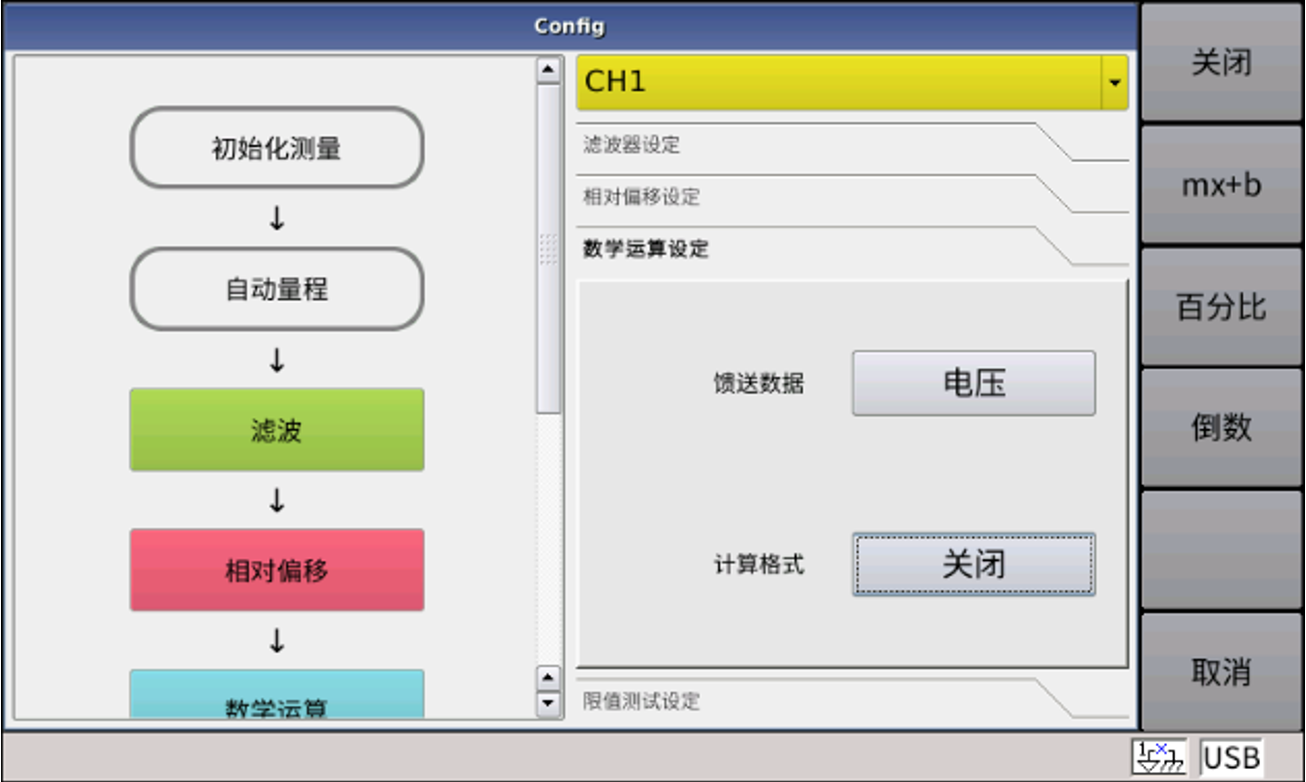

测量结果可实现三种数学运算：mx+b、百分比、倒数。

支持排序及倒数两种分级限值模式，分选模式支持自定义，分选结果支持自定义Handler接口I/O输出。
