■ 多通道手持数据记录仪

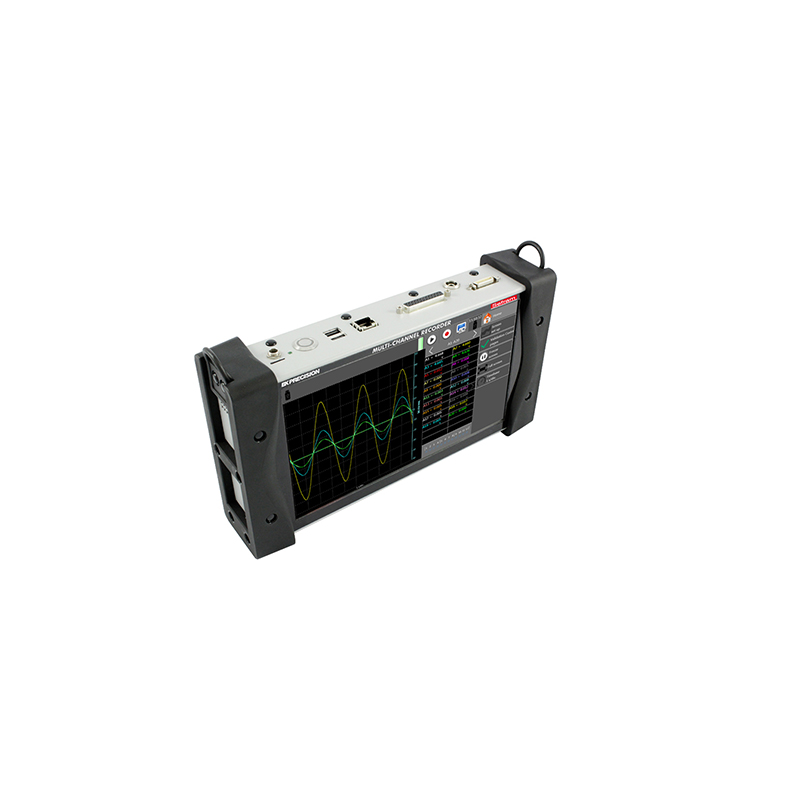

新一代的DAS 220记录仪旨在测试您在过程中所需要记录的参数：电压测试传感器测试（0-10V）,温度测试（热电偶，PT100-PT1000）,电流测试（选装分流器）电阻测试，计数，频率。您可以直观地观察测试结果（图形和数值）以及在记录仪内部或USB存储测试结果，您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理
■ 人性化界面

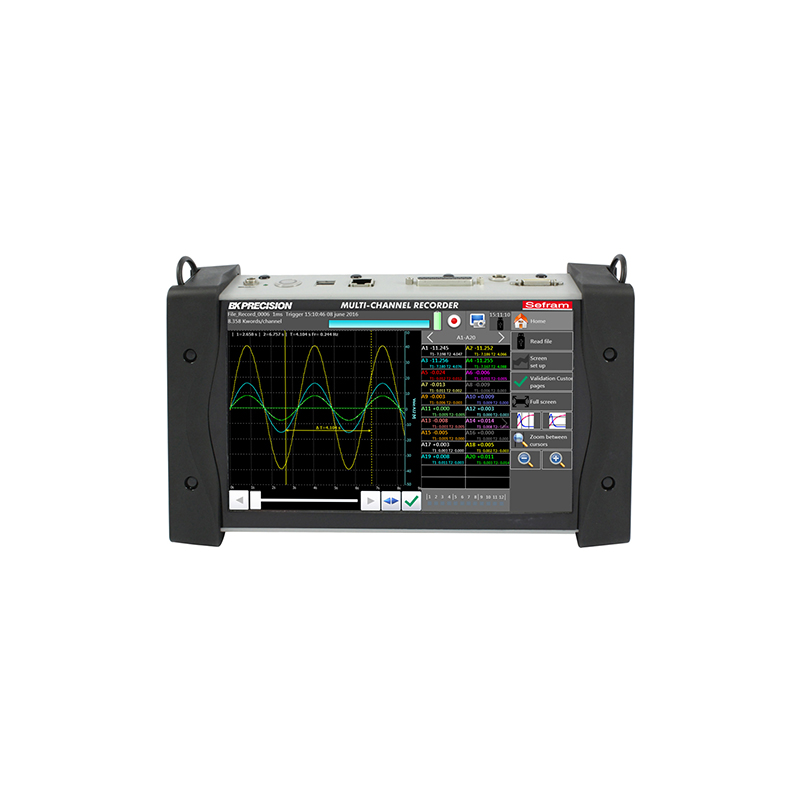

DAS220带有10”触摸屏：用户界面非常互动。图标和符号使浏览非常简单且省时 。
| 技术指标 | |
| 通道数： | 20通道，可通过选装20通道模块扩展到200 |
| 输入指标 | |
| 直流电压 | |
| 量程： | 1mV(±0.5Mv)到200V(±100V) |
| 最大输入电压： | 直流100V |
| 精度： | 满刻度的0.1%，±10μV |
| 温度带热电偶 | |
| 传感器 | 范围 |
| Couple J | -210°C - 1200°C |
| Couple K | -250°C - 1370°C |
| Couple T | -200°C - 400°C |
| Couple S | -50°C - 1760°C |
| Couple B | 200°C - 1820°C |
| Couple E | -250°C - 1000°C |
| Couple N | -250°C - 1300°C |
| Couple C | 0°C - 2320°C |
| Couple L | -200°C - 900°C |
| 精度 冷端温度补偿±1.25% | |
| 温度带PT100-PT1000 | |
| 电流： | 1mA(Pt100)& 100μA (Pt1000) |
| 量程： | -200°C到 850°C |
| 测试： | 2线，3线 |
| 精度（20°C）： | 0.3°C±读数的0.1% |
| 2线补偿电阻： | 最大30Ω |
| 3线补偿电阻： | 最大50Ω |
| 电阻 | |
| 量程： | 1kΩ 10Kω |
| 精度： | 1Ω（量程1kΩ）和10Ω（10kΩ） |
| 获取-采样 | |
| 分辨率： | 16位 |
| 获取系统： | 扫描，每通道采样 |
| 采样率： | 1ms to 20mn V ＞50mV
2ms to 20mn V ≤50mV, 热电偶 & Pt100-Pt1000 |
| 触发: | 日期，延迟，阙值，阙值组合（和/或）
逻辑通道的文字（和，或，斜率，电平） |
| 预触发: | 从0-100k可变采样 |
| 额外I/O | |
| 逻辑通道 | |
| 数量： | 12 |
| 最大允许电压： | 24V Cat I |
| 输入阻抗： | 4.7kΩ |
| 采样率： | 最大1ms |
| 逻辑功能输入 | |
| 通道数量： | 4（K1-K4） |
| 最大允许电压： | 24V Cat I |
| 采样率： | 最大1ms |
| 脉冲计数： | 0-10000000 |
| 频率测试： | 1Hz到10kHz |
| 报警（输出） | |
| 数量： | 4种报警（A,B,C,D） |
| 输出电平： | 0-5V |
| 配有： | 100/240V主适配器，说明书（CD-ROM）,1个25芯的公头与测试模块连
接的线缆（70cm）,一个带连接器头的测试模块（20通道），还包括 stylus,抹布，螺丝刀 |
| 内部存储 | |
| 内部闪存驱动器： | 最小32GB |
| 最大文件大小: | 2GB |
| 接口 | |
| USB: | 2个A型USB |
| 以太网: | 10/100 带RJ45的双绞线 |
| Wifi: | 选装USB适配器 |
| 一般规格 | |
| 显示 | 10寸TFTLCD触摸屏，背光，1024*600 |
| 电源 | 最大10V/4A，带主适配器（100/240VAC） |
| 电池 | 出厂选配，不可拆卸，锂电池 |
| 电池待机 | 待机模式15小时，非待机模式10小时 |
| 工作温度 | 0 °C -40°C，80% RH(无冷凝) |
| 存储温度 | -20°C - 60°C |
| 尺寸 | 66*298*176mm |
| 重量 | 1.5kg |
| 安全 | CAT I 100V,符合IEC61010-1 |
| 保修期 | 2年 |
| 选型指南 | DAS240 | DAS240BAT |
| 20个模拟多通道 | • | • |
| 12逻辑通道输入 | • | • |
| 内部电池 (15h 待机) | - | • |
| 20个通道模块 | 选件 | 选件 |
| WiFi接口 (USB 连网) | 选件 | 选件 |
| 选配附件 | |
| 20通道模块 | P/N:902401000 |
| 坚固的手提箱 | P/N:902408000 |
| wifi选项（USB适配器） | P/N:902402000 |
| 12个隔离逻辑通道板 | P/N:984405500 |
| 逻辑通道插入线 | P/N:902407000 |
| 4-20Ma/50欧姆分流 | P/N:902406500 |
| 19寸机架 | P/N:902409000 |
■ 20-200 模拟通道,12个逻辑通道
■ 每个通道最高1ms取样速度
■ 100kHz 带宽
■ 32GB 内置硬盘
■ 有内置电池：15h待机
■ 通用输入：电压，热电偶，PT100-1000，电流（需选装适配
器），电阻
■ 电压：1mV 到 200V (±100V)
■ 温度：热电偶(所有类型)，Pt100/Pt1000(2线或3 线)
■ 4 种报警(输出)
■ 4种逻辑功能输入，带计数器和频率计功能
■ 16-bit 分辨率
■ 10" TFT 全景触摸屏
■ 接口：USB， 以太网， WiFi (选配)
■ 锂电池 (出厂选择)： 15h 待机
■ DasLab软件 (免授权)
■ 安全标准：IEC61010 CAT I 100V
■ DAS220在过程测试领域是一款非常通用的记录仪:
- 多通道温度监测和记录
- 0-10V 传感器监测和记录
- 电压测试
- 脉冲计数
