TH7100系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
该系列电源性能强大，功能齐全，能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试；突波陷波功能可应用于模拟电源的突发波形；调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品缺陷；设置参数的上下限，可对产品进行分选并输出测试结果；其高速的响应时间（<100μs）可适应客户的快速加载、除载需求；手动、程控模式可满足客户任意波形输出需求。
TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。
目前TH7100系列可编程交流电源可提供三个型号的选择:
功能特点

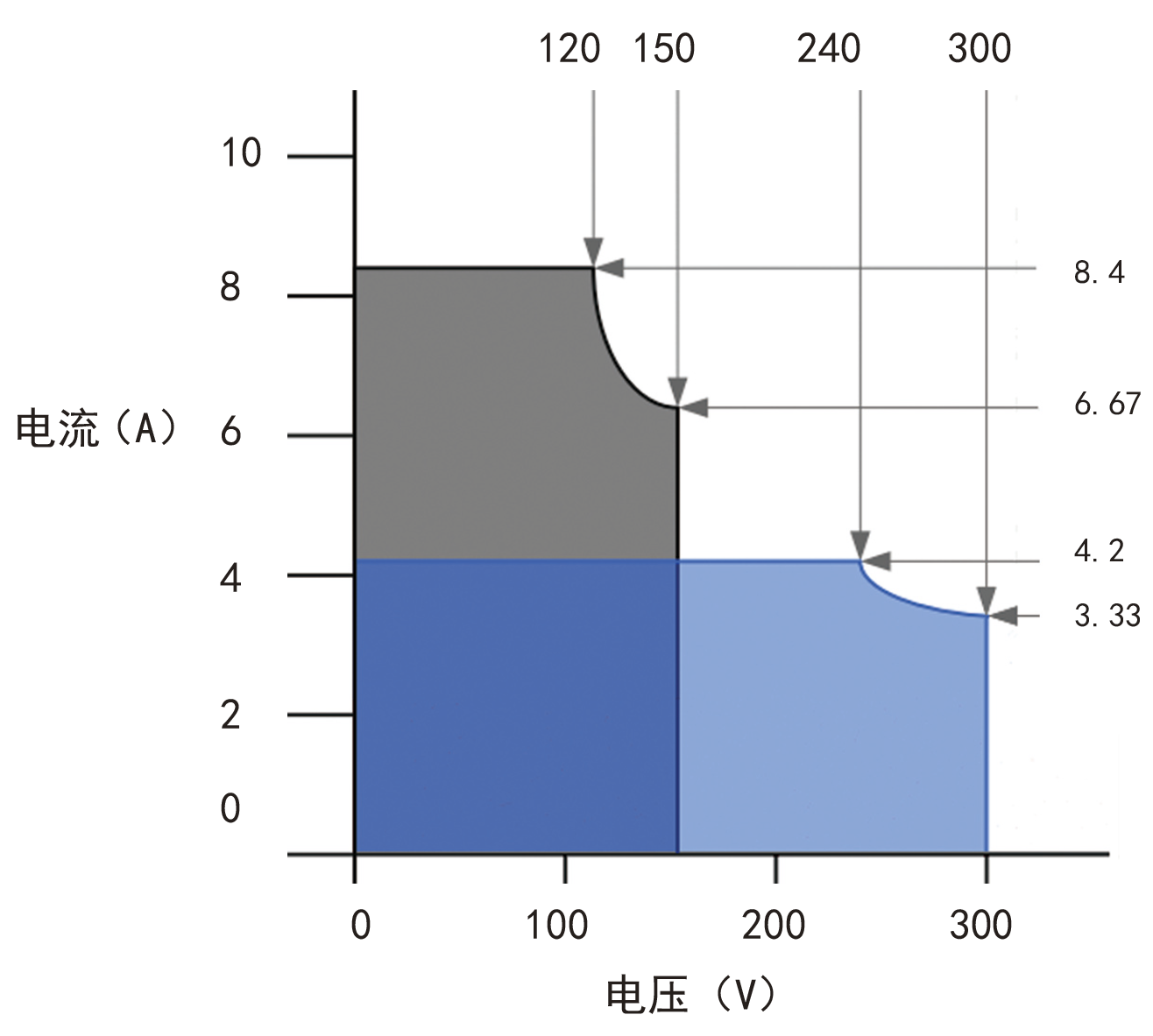

A. 输出操作区域（TH7105）

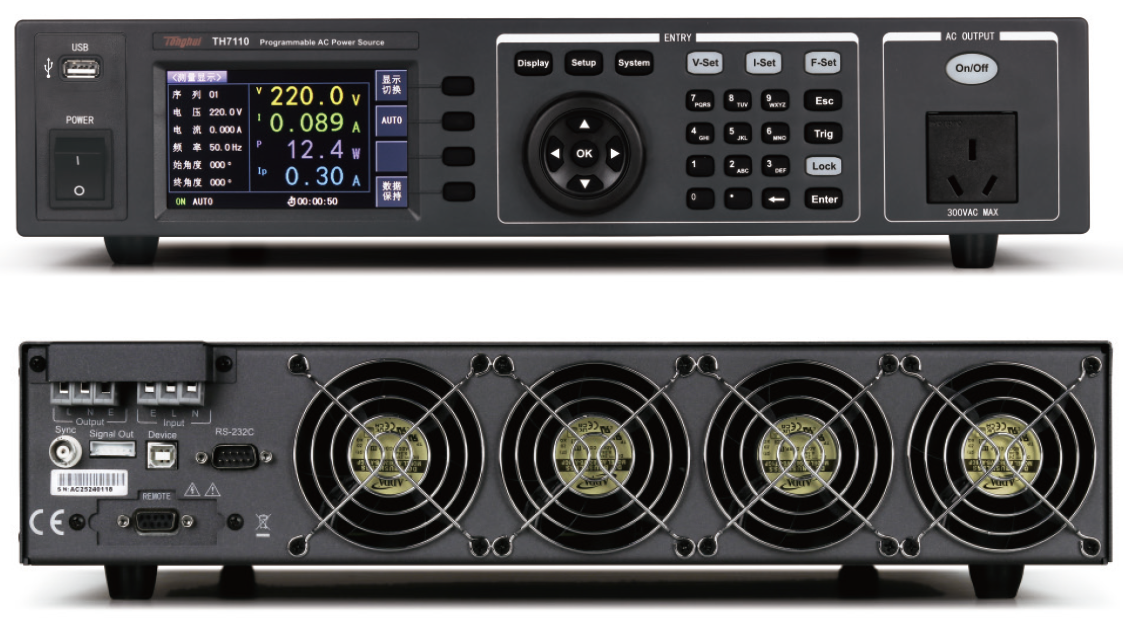

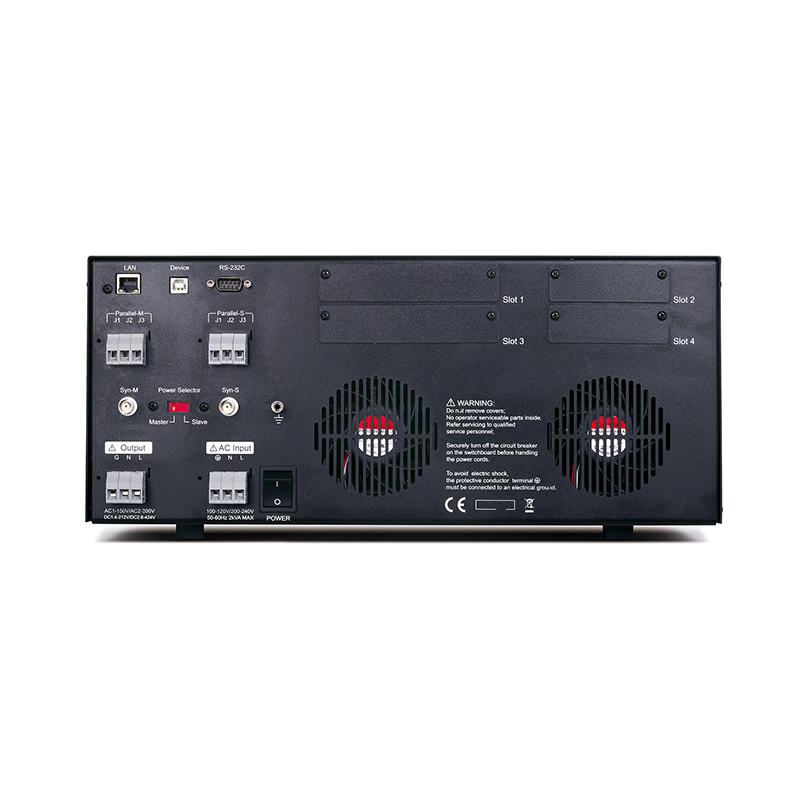

B. 超小体积（0.5、1kW 2U高度，2kW 4U 高度），前后面板输出

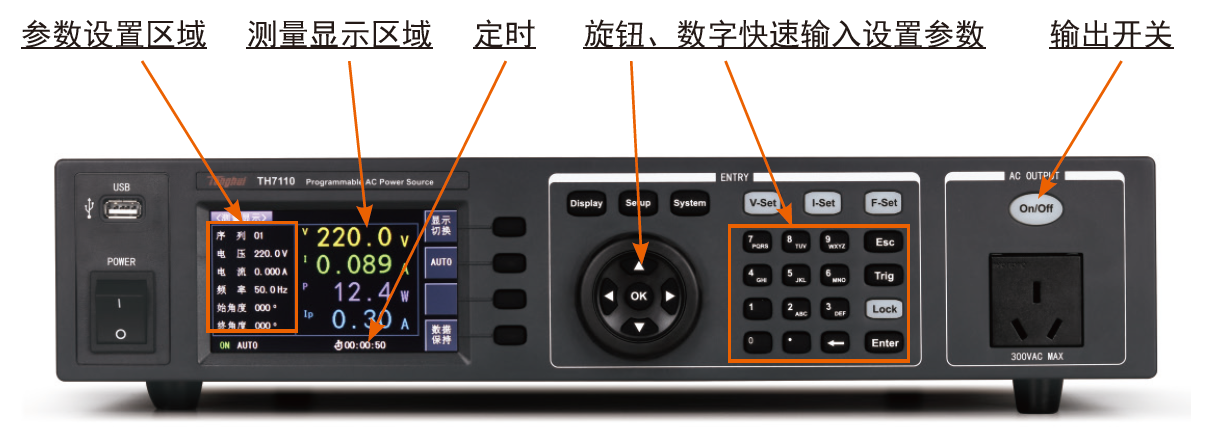

C. 操作灵活方便
快速准确的输入设置参数，避免了电位器调节带来的效率低下和不精确问题，输出开关可控，可保护被测件和仪器本身。

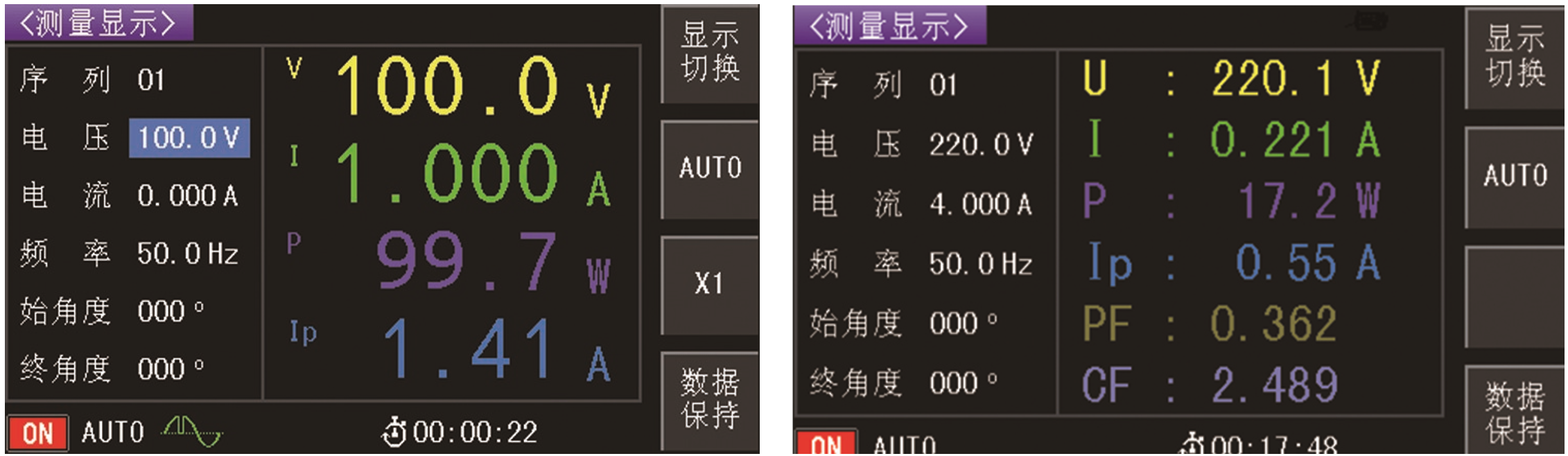

D. 强大的测量功能
测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。

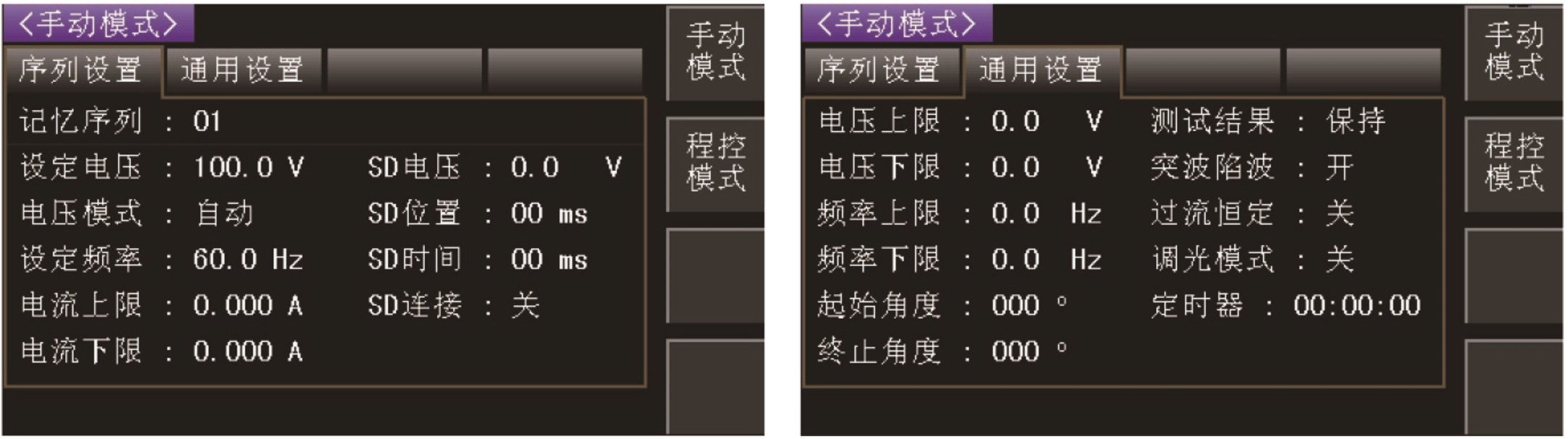

E. 手动模式
F. 程控模式

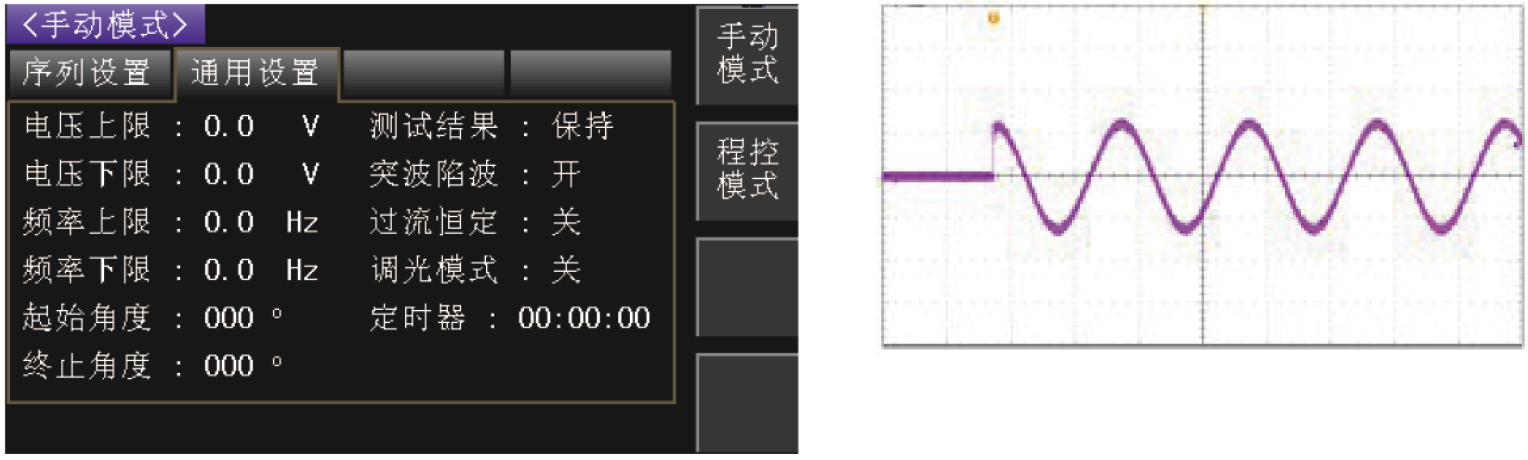

G. 可调相位角
初始相位和终止相位均可设置
H. 定时输出功能
用于测试产品的开关机次数货寿命测试

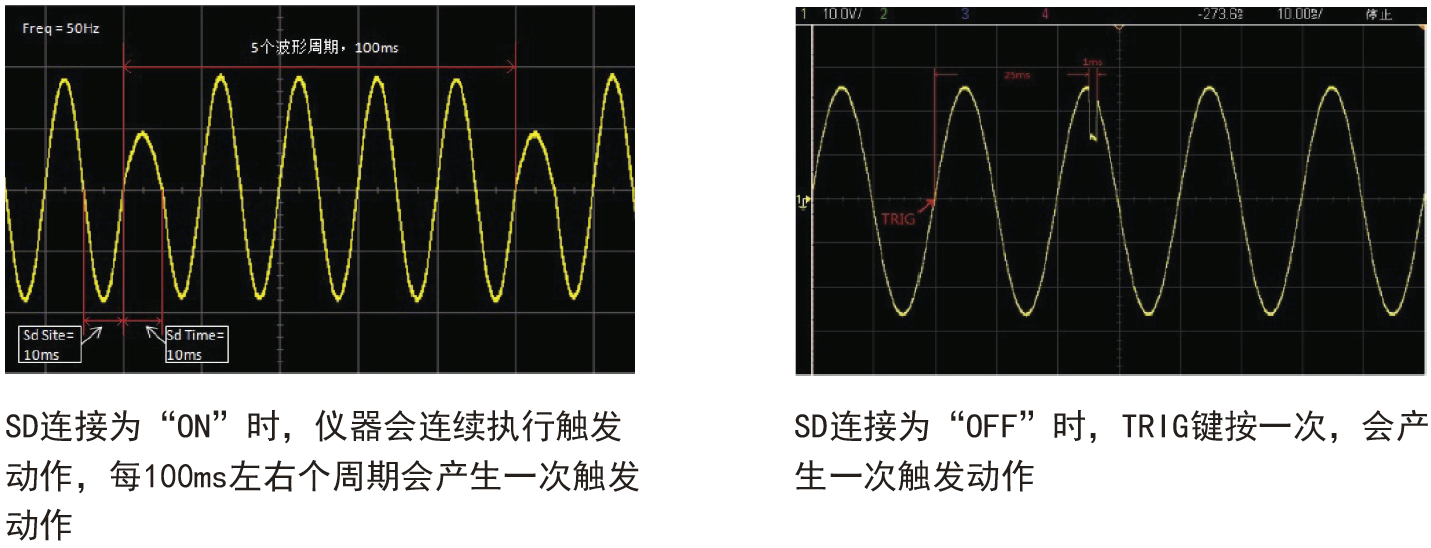

I. 突波陷波功能
模拟电源突发波形
假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms。

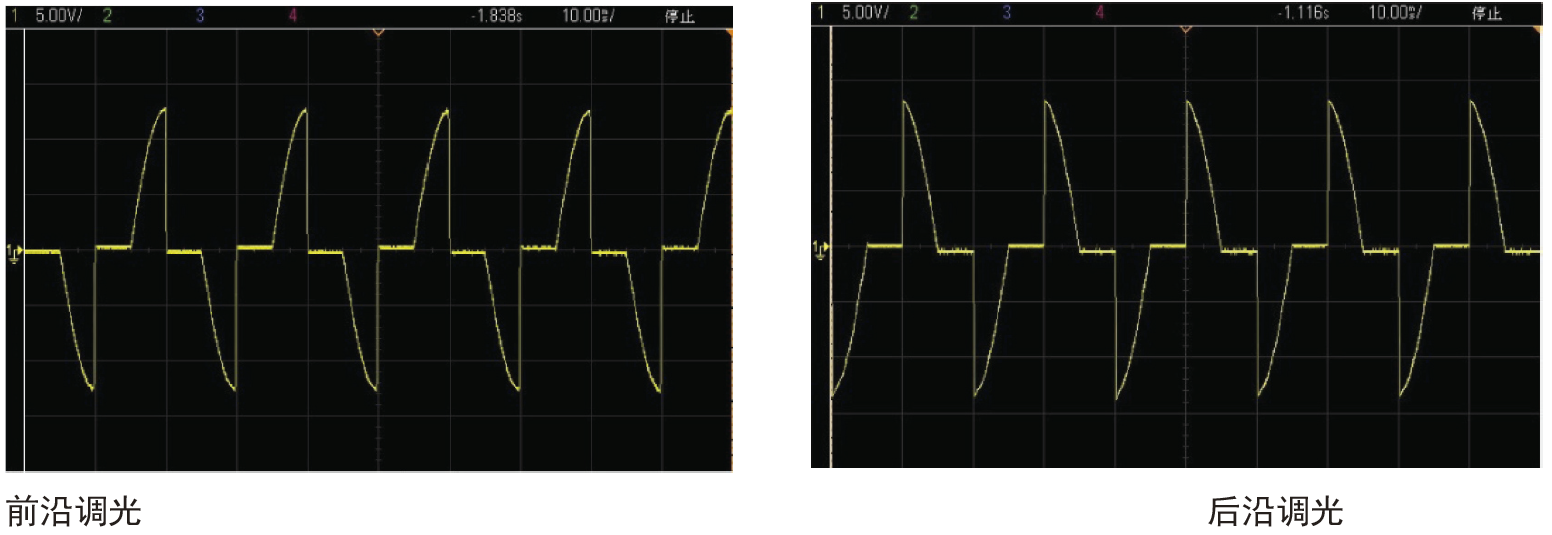

J. 调光功能
只能输出波形，不能显示测量结果。
模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品的缺陷。

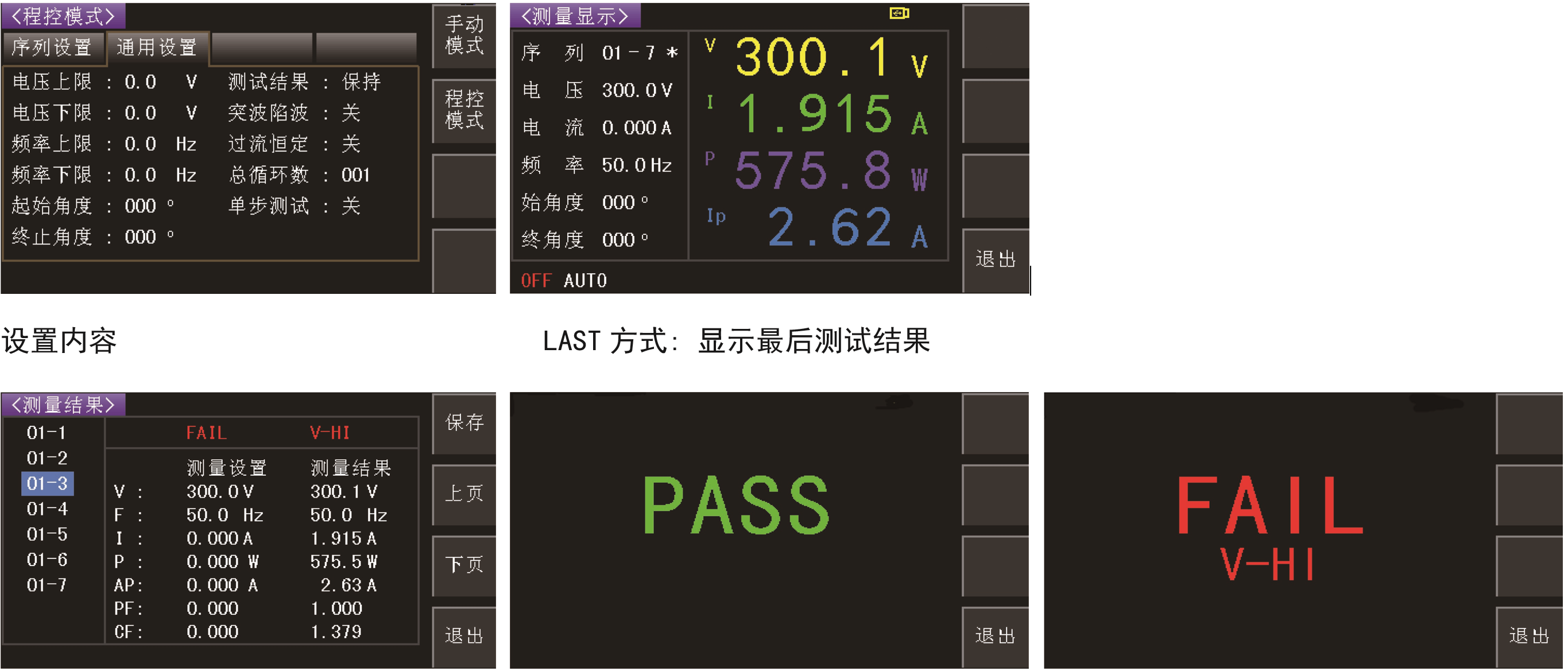

K. 分选及结果显示方式
可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果。

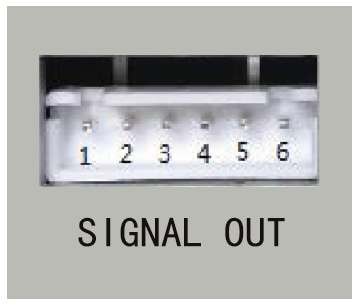

L. 遥控信号输出
·PASS讯号 接在1和2之间
·FAIL讯号 接在3和4之间
·PROCESSING讯号 接在5和6之间

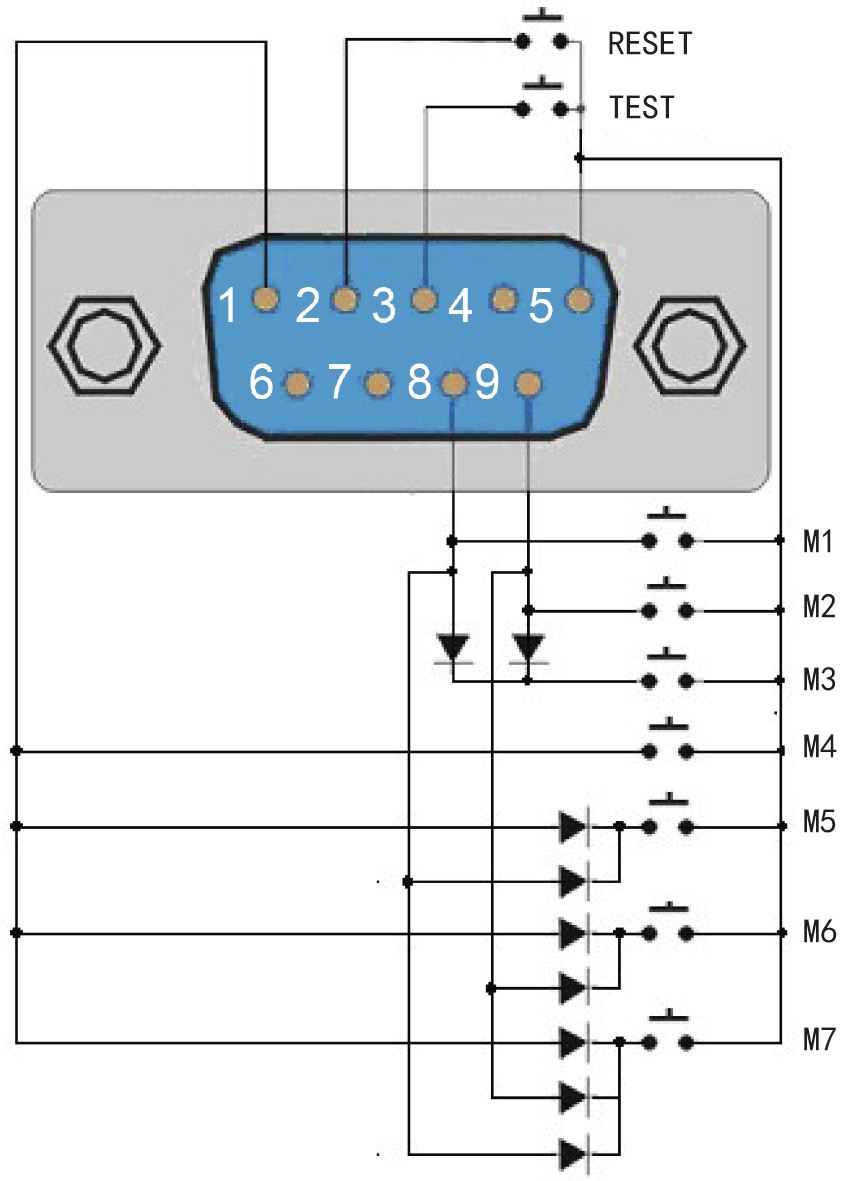

M. 远程遥控控制
N.强大的保护功能
| 设定电流保护（HI-A）： | 当输出电流大于设定电流时，显示器会显示“HI-A”，蜂鸣器报警（警报讯响打开时）ON/
OFF键指示灯闪烁。 |
| 过压保护（OVP） | 当电压输出范围在0V-150V时，而输出电压超过设定电压5V，或当电压输出范围在150V-300V
时，而输出电压超过设定电压10V，显示器会显示“OVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
| 低电压保护（LVP） | 当电压输出范围在0V-150V时，而输出电压低于设定电压5V，或当电压输出范围在0V-300V
时，而输出电压低于设定电压10V，显示器会显示“LVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
| 过流保护（OCP） | 当输出电流连续1s超过额定满载电流的110%或输出短路时，显示器会显示“OCP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁 |
| 过功率保护（OPP） | 当输出功率连续5s超过额定满载功率的105%-110%，或小于1s输出功率超过额定满载功率的
110%，显示器会显示“OPP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
| 过温度保护（OTP） | 当机器散热块温度超过60℃，风扇加速；当机器散热块温度超过130℃，显示器会显示
“OTP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |

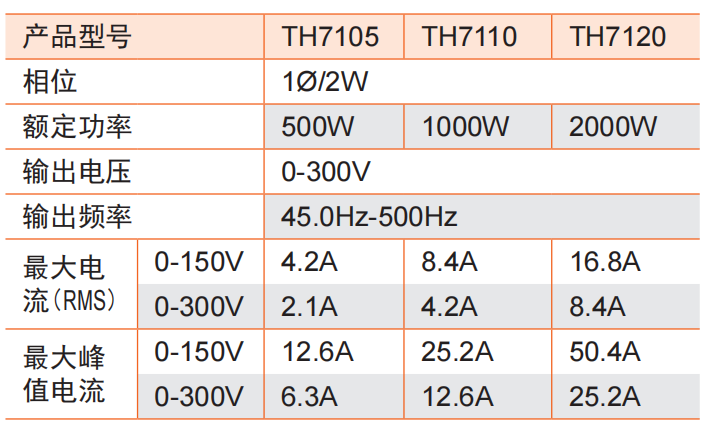

| 产品型号 | TH7105 | TH7110 | TH7120 | |
| AC输出 | ||||
| 额定功率 | 500W | 1000W | 2000W | |
| 输出电压 | 0-300V | |||
| 输出频率 | 45.0Hz-500Hz | |||
| 最大电流
（RMS） |
0-150V | 4.2A | 8.4A | 16.8A |
| 0-300V | 2.1A | 4.2A | 8.4A | |
|
最大峰值电流 |
0-150V | 16.8A | 33.6A | 67.2A |
| 0-300V | 8.4A | 16.8A | 33.6A | |
| 相位 | 1Φ/2W | |||
| 总谐波失真（THD） | 输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5% | |||
| 波峰因素 | ≥4 | |||
| 线性调整率 | 0.1%±10% | |||
| 响应时间 | <100μs | |||
| AC输入 | ||||
| 相位 | 1Φ | |||
| 电压 | 115/230Vac±15％ | |||
| 频率 | 47～63Hz | |||
| 最高电流 | 16A/8A | 30A/16A | 30A | |
| 功率因素 | 0.7 | |||
| 设置 | ||||
| 范围 | 0-300V | |||
| 电压 | 分辨率 | 0.1V | ||
| 范围 | 45～500Hz | |||
| 频率 | 分辨率 | 在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz | ||
| 初始、终止 相位角 | 范围 | 0～359° | ||
| 分辨率 | 1° | |||
| 测量 | ||||
| 范围 | 0～300Vac | |||
| 电压 | 分辨率 | 0.1V | ||
| 精确度 | ±（读数的0.5%＋2个字） | |||
| 范围 | 45.0Hz～500Hz | |||
| 频率 | 分辨率 | 0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz） | ||
| 精确度 | ±0.1Hz | |||
| 0-150V | 0.000～4.200A | 0.000～8.400A | 0.000～16.800A | |
| 0-300V | 0.000～2.100A | 0.000～4.200A | 0.000～8.400A | |
| 电流 | 分辨率 | 0.001A | ||
| 精确度 | ±（读数的0.5%＋5个字） | |||
| 0-150V | 0.00～12.6A | 0.00～25.2A | 0.00～50.4A | |
| 0-300V | 0.00～6.3A | 0.00～12.6A | 0.00～25.2A | |
| 峰值电流 | 分辨率 | 0.01A | ||
| 精确度 | ±（读数的5%＋2个字） | |||
| 范围 | 0～500W | 0～1000W | 0～2000W | |
| 功率 | 分辨率 | 0.1W(0～1000W) | 0.1W(0～1000W);1W(1000～2000W) | |
| 精确度 | ±(读数的0.6%＋5个字) 在PF>0.5时 | |||
| 分辨率 | 0.001 | |||
| 功率因素 | 精确度 | 计算和显示到3位有效数字 | ||
| 常规 | ||||
| 记忆序列 | 50 组，9 步/组 | |||
| 存储 | 状态 | 50 组 | ||
| 远程信号输入 | 输出开、关，读取手动模式记忆序列 1 至记忆序列 7 | |||
| 远程信号输出 | 合格、不合格、测试中 | |||
| 同步信号输出 | 输出信号 10V、BNC 型号 | |||
| 保护 | 过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP) | |||
| 显示器 | 4.3 英寸TFT LCD，480×270 | |||
| 接口 | USB COM、RS232、USBHOST | |||
| 尺寸（长x宽x高）mm | 600×430×88 | 602×430×178 | ||
| 净重（kg） | 30 | 40 | 75 | |

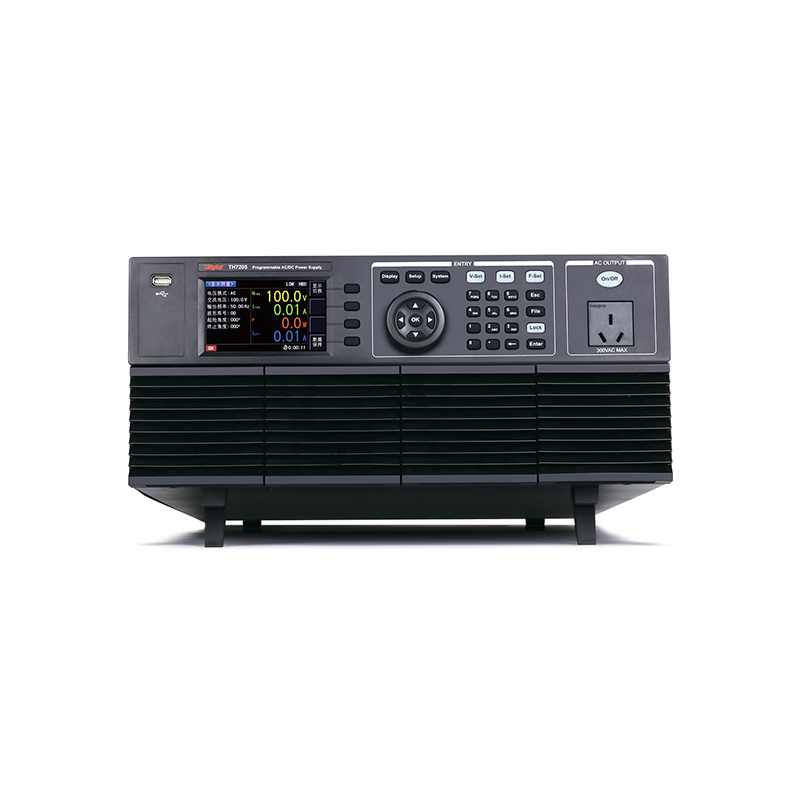

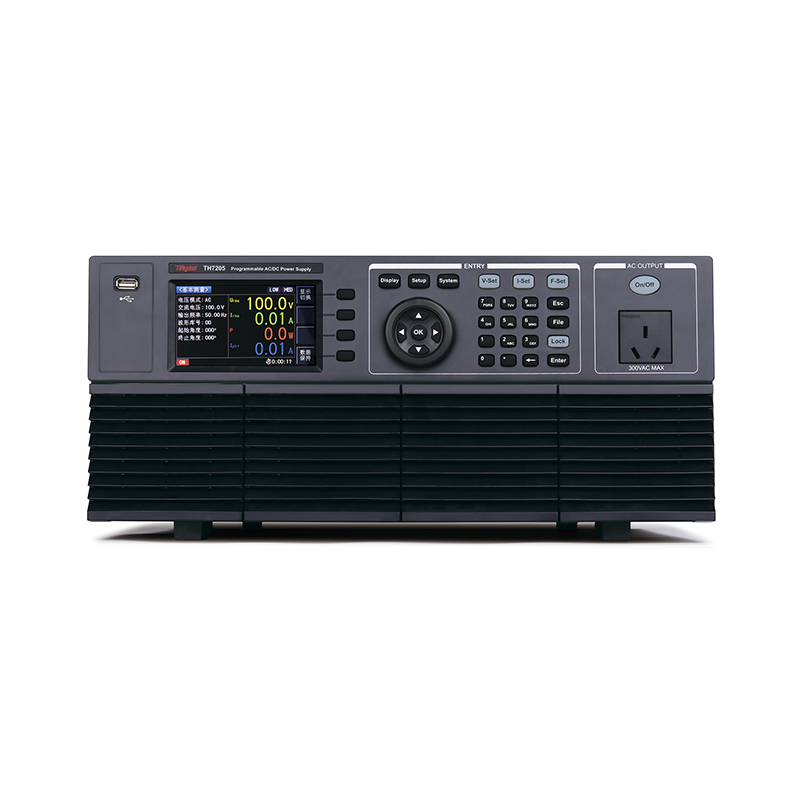

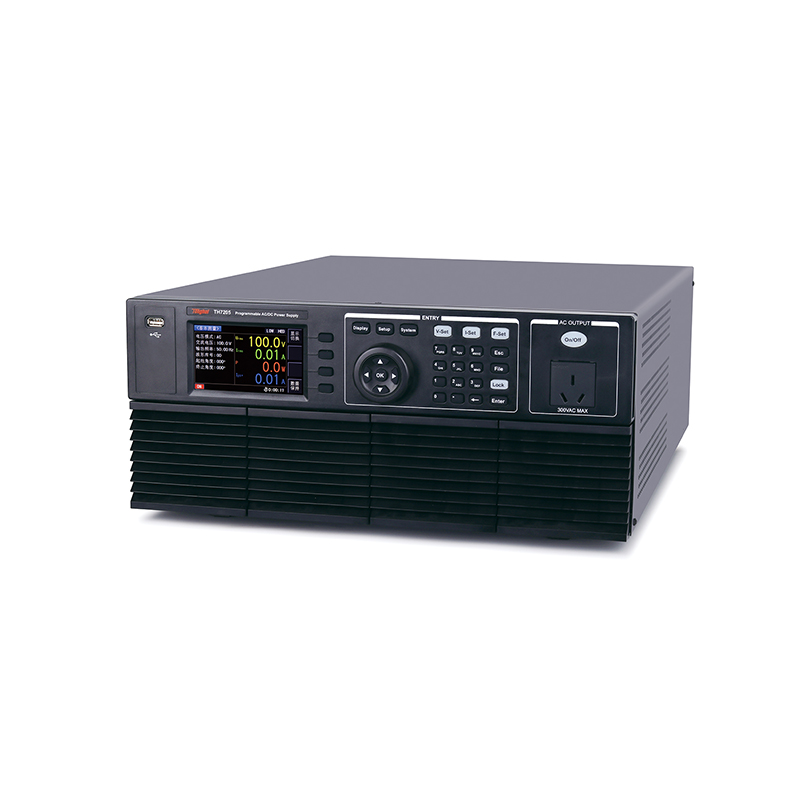

■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ 线性放大设计，单相输入，交流、直流、交直流输出
输出功率：500VA
输出电压：0-300V
设定频率：1Hz-1kHz
■ 支持直流输出
输出功率：350W
输出电压：1.4-424V
■ 前后面板输出
■ 输出开关控制
■ 操作灵活方便：数字键盘、调节旋钮
■ 波形输出功能
内置波形：正弦波、方波、三角波、削波、突波陷波、调光波
支持自定义波形，可通过CSV文件导入
■ 起始相位、终止相位设置
■ 支持定时功能
■ 14种电参数测量
■ 存储设置参数和测试结果
支持USB升级仪器固件
■ 七种保护模式
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备
