Chroma 11090-030射频LCR表为一提供贴片电感及射频滤波器等被动元件高频量测评估解决方案。其高达300MHz的测试频率，对于POL或一般小型DC-DC Converter之电感元件，不仅满足日益增高的标称频率测试外，更可满足需要于超高频检测才能测出之品质异常。此外，同样能满足如EMI-Filter、Ferrite Bead等惯用的100MHz阻抗测试需求。
涵盖量测项目Z, θz, Y, θy, R, X, G, B, Ls, Lp, Cs, Cp, Rs, Rp, D , Q 等各种被动元件测试所需的主、副参数。 100kHz~300MHz的宽广测试频率范围，采用RF式电流电压转换技术，其优于网路分析仪技术的阻抗量测范围，高于自动平衡桥技术的频率量测范围，适合研发与品保单位分析被动元件于不同频率下的特性。此外，搭载超低杂讯、低谐波失真讯号产生模组，赋予量测讯号高品质纯净度，进而提升阻抗测试的准确性。
0.8%的基本量测准确度使量测结果呈现高稳定性与高可靠性，0.5ms的快速量测可搭配自动化机台，能有效率地大幅提高产量。符合多种小型的SMD测试治具，采用改进的下压方式，可旋转90度并仅需三个步骤来更换待测物(实际测试约40秒)，能替使用者减少更换不同尺寸待测物的时间、加快测试速度、免除反覆拆装限位垫片，进而减少损耗与后续客户的维护费用。
Chroma 11090-030射频LCR表藉由全面性设计的规格考量与重点式的功能强化，不论是在产品特性研发与分析、自动化产线快速测试或是各式零件进出料管理，皆为完善的测试解决方案，为您提供市场上少数既有解决方案之外全新的选择。
高频小型化的功率电感多为金属压模式电感，但①原始磁材不良(金属颗粒大/铁氧层不良)或②层间耐压测试后局部铁氧层破坏或③线圈漆包破损与磁材直接接触都会造成Q值降低，在后续使用容易过热。要检出此三类异常，以一般感量之标称频率测试状态，因电感阻抗状态低，Q值多被探针接触电阻所左右。
故提高测试频率进而提高感抗以降低探针接触电阻之影响，可提升磁材异常与线材绝缘异常的检出率，此方法广为业界所采用。
导磁金属粉末表面大都处理氧化层来降低高频交流带来的涡流损失来提高可使用频域，降低损失及温升，但一般用户是无法从外观知道磁材的颗粒大小与经过压模烧结后氧化层是否完好，但透过高频测试则容易判别。
电感在高频的等效电路与Ls与Q的关系式如(图一)，一般业界虽以接近电感自振频率(SRF)之Ls在检测前述品质异常，实质上是在检测其Q值是否低下，但可避开接触电阻影响。一般正常品在SRF附近Ls因寄生容量关系较高，异常品则受损失过大所累Q值低下，表象Ls也偏低。 Chroma11090-030 100kHz~300MHz测试频域满足标称Ls/Q与高频Ls@HF的双重测试需求，可满足此类电感在生产的使用需求，另外在其RD与品保或电感使用者都很适用。

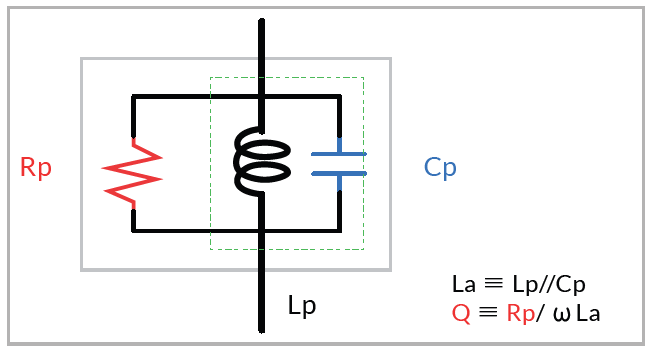

▲ (图一) 电感在高频的等效电路与Ls与Q的关系式

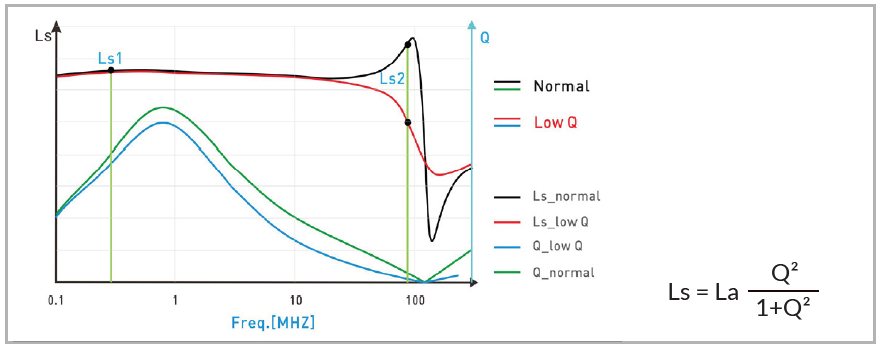

▲ (图二) 取样品实测两个曲线说明
产品特色
- 测试参数： Z, θz, Y, θy, R, X, G, B, Ls, Lp, Cs, Cp, Rs, Rp, D, Q
- 测试频率：100kHz~300MHz
- 量测范围：100mΩ~5kΩ
- 量测速度：0.5/0.9/2.1/3.7 (ms)
- 基本准确度： ± 0.8% % (typical ± 0.45%)
- 测试输出能量：-40~1 (dBm)
- 量测模式：单点(Point)/多点(List)
- 测试信号(Vm, lm)监测功能
- 比较与分类(13bins)选别功能
- 接触检查(Rdc 0.1Ω~100Ω @ 1mA max)
- 开短路校正与载入补偿功能

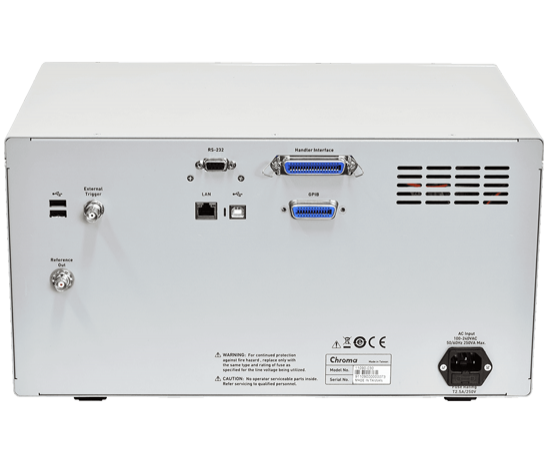

- 标准接口：Handler、RS-232C、GPIB、LAN、USB (A & B type)
特点
- 宽的测试频率：100kHz~300MHz
- 快速的测试速度：0.5ms/point
- 多样性的功能
- 校正/补偿状态指引
- 提供磁性元件以Rdc为接触检查
- 多参数比较与分类功能
- ~401点多点测试与曲线绘图功能
- 清晰与引导式操作
- 操作快速的SMD测试治具(专利TW M621845/CN 216013502U)
应用领域
- SMD电感(压模电感/积层电感/磁珠等)
- EMI共模线圈
- 其他被动元件
| 型号 | 叙述 | |
| 11090-030 | 射频LCR表 | |
| A110900 | 测试治具固定座 | |
| A110901 | SMD测试治具 | 适合尺寸：0603 mm、1005 mm、1608 mm、2012 mm、3216 mm、3225 mm |
| A110902 | 大尺寸射频SMD测试治具 *Call for availability | 适合尺寸：4532 mm、7060 mm、1211 mm、1513 mm |
| B11090030-00 | 短路块 | 适合尺寸：0603 mm |
| B11090030-01 | 短路块 | 适合尺寸：1005 mm |
| B11090030-02 | 短路块 | 适合尺寸：1608 mm |
| B11090030-03 | 短路块 | 适合尺寸：2012 mm |
| B11090030-04 | 短路块 | 适合尺寸：3216 mm |
| B11090030-05 | 短路块 | 适合尺寸：4532 mm |
| B11090030-06 | 短路块 | 适合尺寸：7060 mm |
| B11090030-07 | 短路块 | 适合尺寸：1211 mm |
| B11090030-08 | 短路块 | 适合尺寸：1513 mm |
| B11090031-00 | 限位垫片 | 适合尺寸：0603 mm |
| B11090031-01 | 限位垫片 | 适合尺寸：1005 mm、1608 mm、2012 mm、3225 mm |
| B11090031-02 | 限位垫片 | 适合尺寸：1211 mm、4532 mm |
| B11090031-03 | 限位垫片 | 适合尺寸：1513 mm、7060 mm |
| B11090032-00 | 铍铜电极 | 适合尺寸：0603 mm |
| B11090032-01 | 铍铜电极 | 适合尺寸：1005 mm、1608 mm、2012 mm、3225 mm |
| B11090032-02 | 铍铜电极 | 适合尺寸：1211 mm、1513 mm、4532 mm、7060 mm |
| B11090033-00 | 测试线 1米 x 3 | |
| B11090033-01 | 测试线 2米 x 3 | |
| B11090034-00 | 校正元件组合 (开路+短路+50欧姆电阻) | |
| B11090037-00 | 放大镜与镊子 | |
| B11090037-01 | 扭力板手 (5-in-lb) | |
| B11090037-02 | 转接头SMA转7mm | |
| B11090037-03 | 工作标准套件组 | |
| B11090037-04 | N Type扭力扳手 (13 in-lbs 20 mm) |
