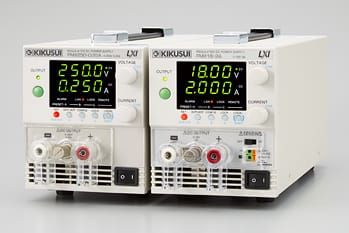

PMX-A系列小型直流稳定电源

标准配备通讯接口

采用超卓降噪特性的串联调压器方式

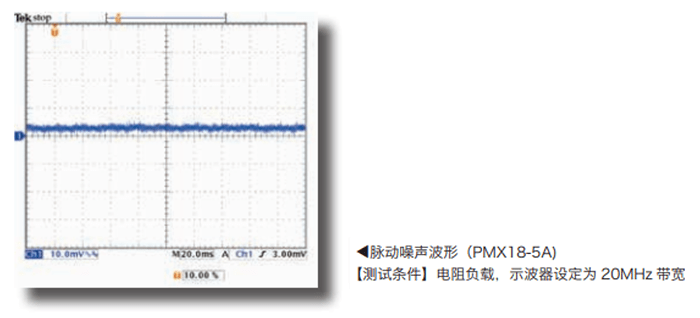

高稳定度与低脉动噪声

PMX-A系列是电容输入型串联挂接方式的电源，与开关方式的电源相对比，输出端的脉动噪声要小很多。

易用性的提高

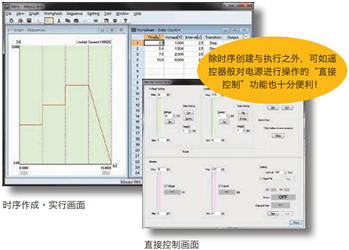

时序创建软件 SD025-PMX（Wavy for PMX）

用于帮助电源的自动测试，执行的软件。也可使用鼠标描绘 & 表格的计算来编辑波形

「SD025-PMX (Wavy for PMX)」是支援菊水电源，负载的时序作成，执行的软件。SD025-PWX是为即使没有任何编程知识的人也能凭直感使用电脑轻松随意的绘制时序控制模式图形而开发的。对电压，电流的监视，记录等，可像使用遥控器一样来控制电源。

【工作环境・条件】

• 使用Wavy时，只能控制一台电源或电子负载
• CPU：Core2以上
• CD-ROM：装置时需要
• 鼠标：必须
• 监视器：1024 × 768以上
• 存储：2GB以上

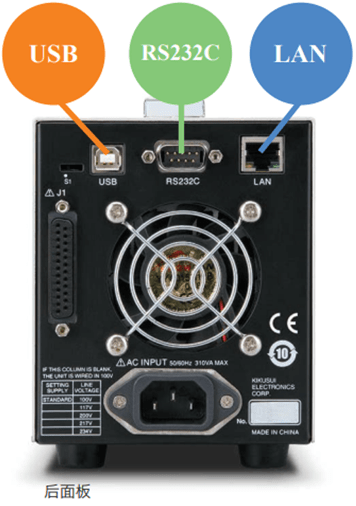

• 对应接口：LAN，USB，RS232C

USB通讯接口

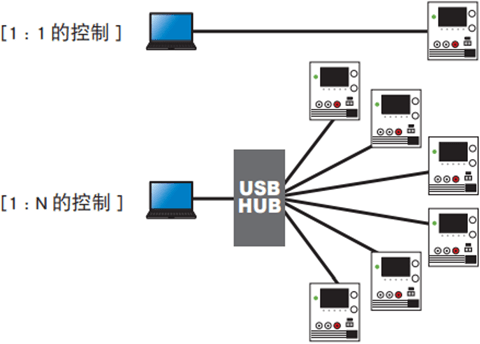

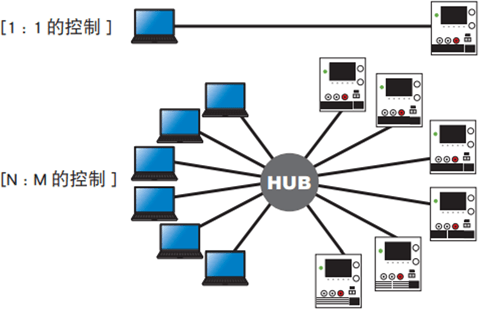

由即插即用系统进行的自动识别使用户从以前数码控制时的复杂设定操作中得以解放，可以说适用于1:1的控制。标准上最大连接设备数量为127台。另外PMX系列依照USB2.0规格，实现了最大12Mbps（Full speed）的通讯速度。

LAN通讯接口

通过LAN通讯接口进行控制的特征为，可以快速地对数个设备进行控制，理论上可控制的最大数量约为42亿。（最大通讯速度因连接设备数量而变化。）另外，由于其标准上可以实现控制方（控制器）与被控制方混装，因此可以适用于各种用途，这也是其特征之一。并且，在使用Apple Bonjour的计算机系统中，可以使用主机名代替IP地址进行访问。

安装有AUTO MDIX功能：PMX-A系列可以自动辨别连接的LAN电缆是直通线还是交叉线，从而采取恰当的方法连接。

RS232C通讯接口

可以用于个人电脑，程序装置等进行通讯。

使用嵌入WEB服务器实现轻松访问

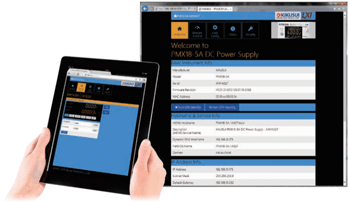

可以使用个人电脑，智能手机，平板电脑等的WEB浏览器访问嵌入PMX系列的网络服务器，进行电源控制与监控。

【推荐浏览器】
Internet Explorer 9.0以后
Firefox 8.0以后
Safari/Mobile Safari 5.1以后
Chroma 15.0以后
Opera 11.0以后

※ 连接智能手机及平板电脑等设备时需要Wi-Fi环境
（无线LAN路由器等）

模拟接口

PMX-A系列配置有外部电压，电阻控制等，在试验用电源装置的模拟外部信号监控与监控用途中所必要的接口。外部型号的输入及状态信号的输出能够使用后面板J1连接器进行。

输出电压，输出电流控制

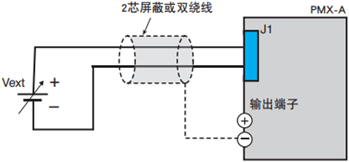

【使用外部电压（Vext）控制】
可通过外部电压控制PMX-A电源，通过施加的电压对输出电压和电流进行控制。

【使用外部电压（Vext）控制】

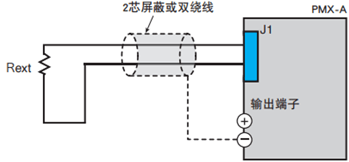

可通过外部可变电阻控制PMX-A电源，通过调节电阻值对输出电压和电流进行控制。

输出的ON/OFF控制

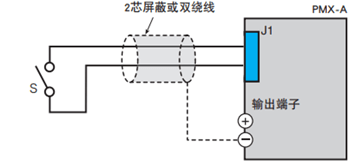

【使用外部接点（S）控制】
可以从外部接点控制PMX-A系列电源输出的ON/OFF。

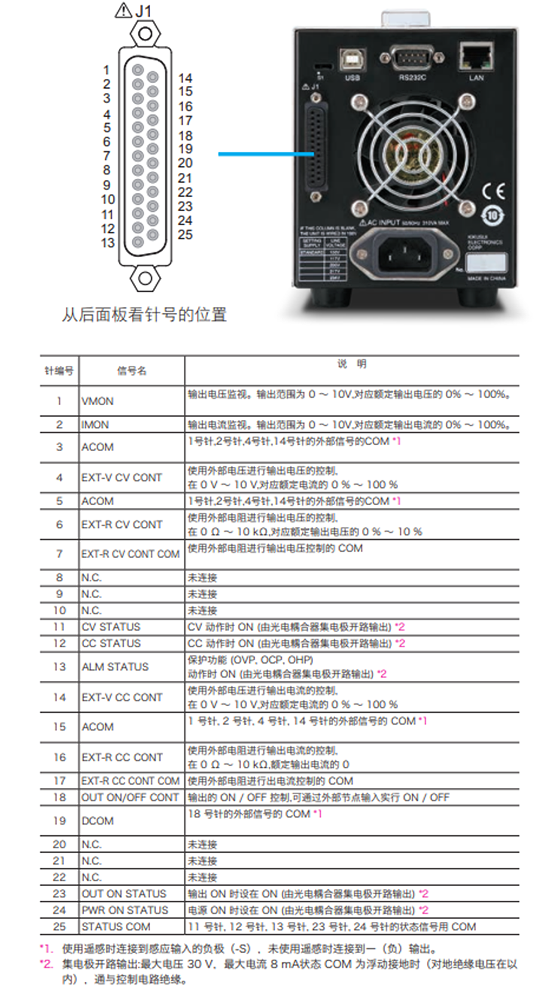

J1连接器的端子排列

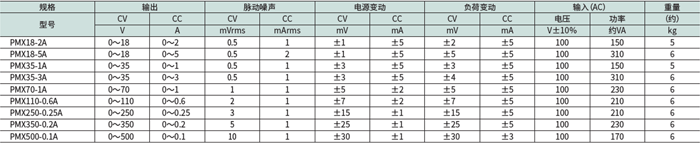

产品阵容
