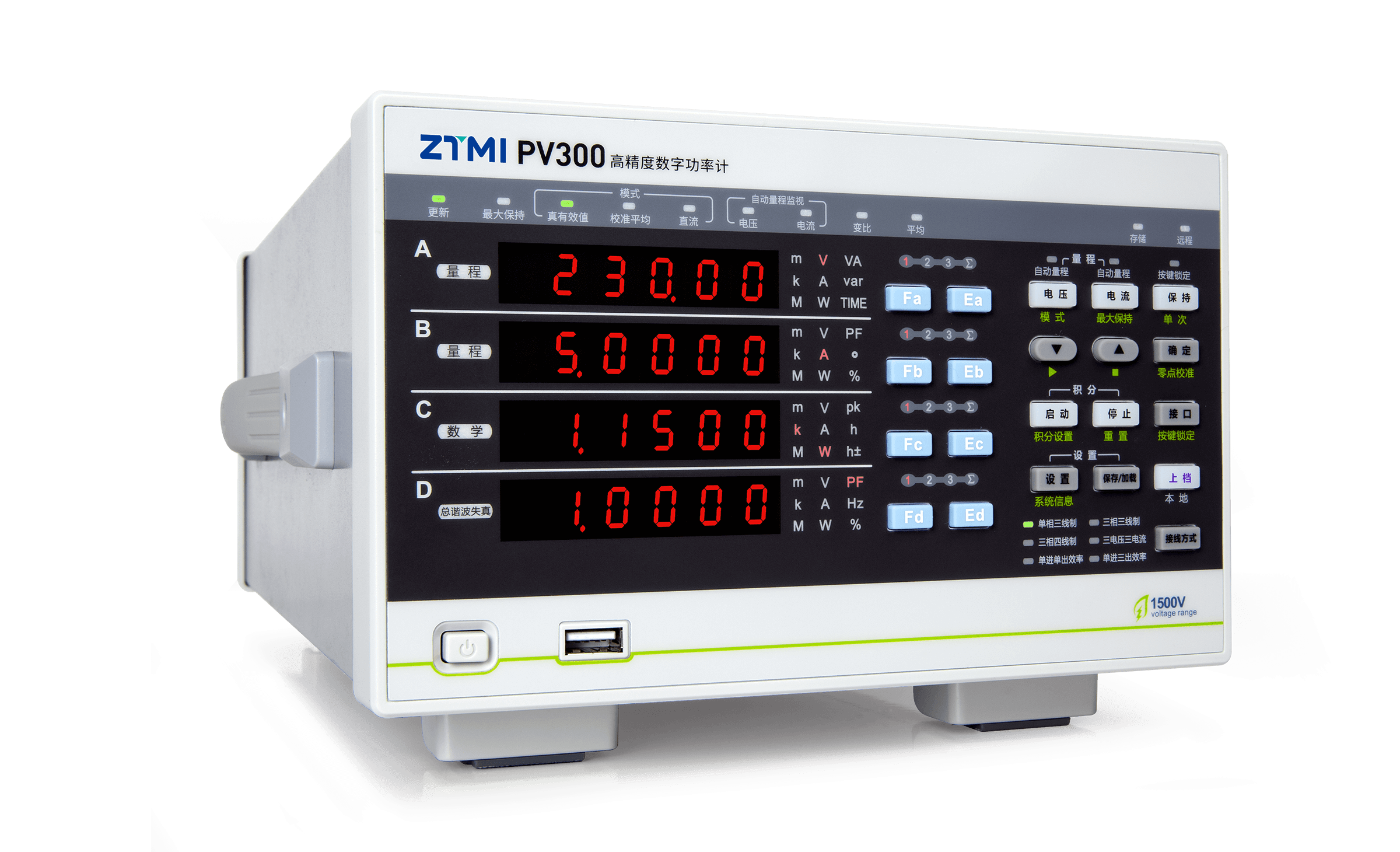

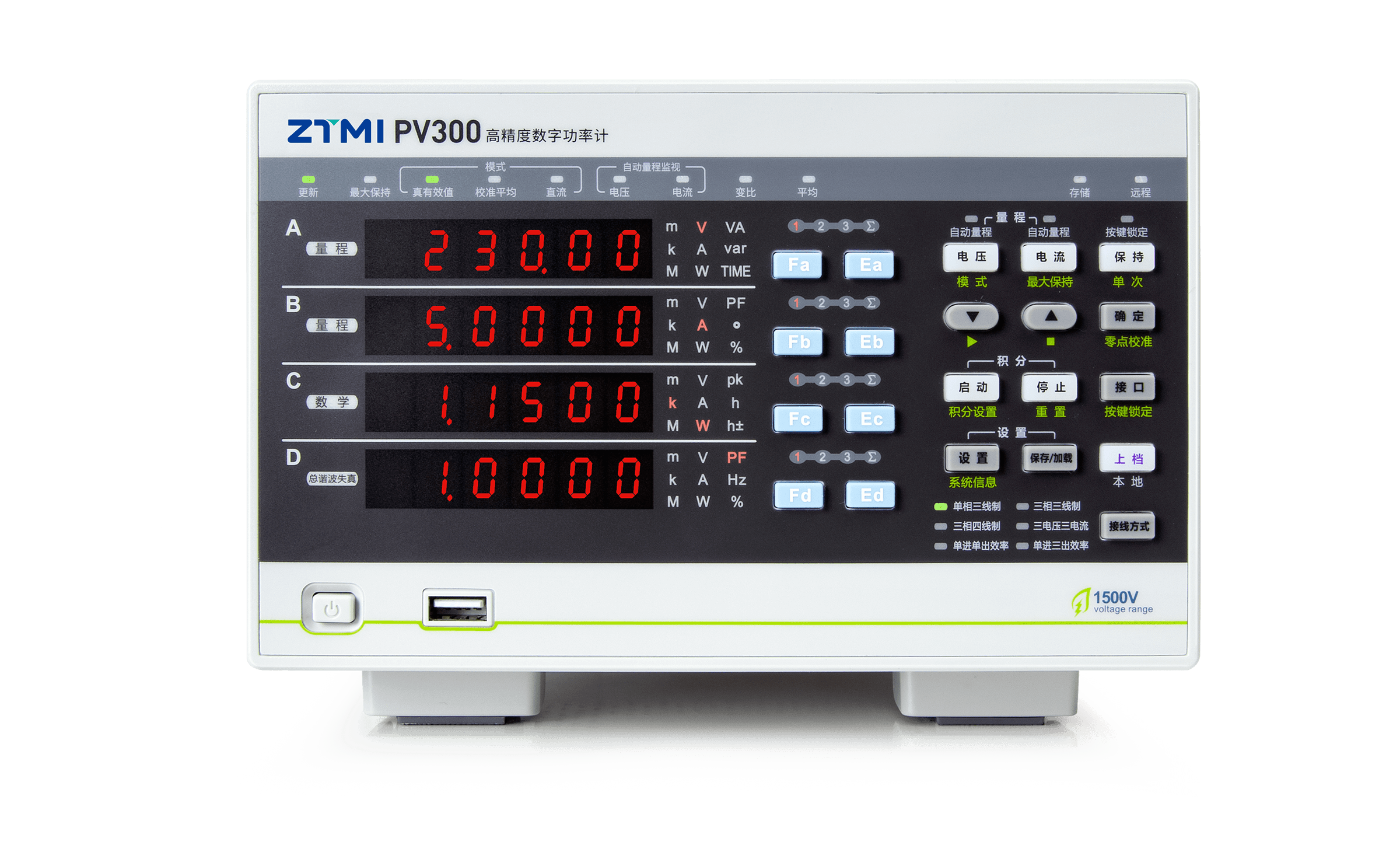

PV300高精度数字功率计

功率计是一种基础的电参数测量仪器，主要用于光伏、家电、电源、电机等行业的产线测试环节，具有高精度、易集成、高性价比的产品特性。
PV300高精度数字功率计，具有0.1%的功率测量精度，可满足用户50A大电流的测量需求；并采用DSP + FPGA 双核处理架构，快速、精确地计算信号各相参数，同时具备以太网、RS-232、USB、GPIB等接口满足用户不同的系统集成测试通信需求。

产品咨询客户经理

仪器解决方案：付朋电话:13717737785Q Q:583771539

商务合作客户经理

商务咨询合作：冯先生电话:18929381667Q Q:2393692460

产品描述

PV300在系统集成中的应用

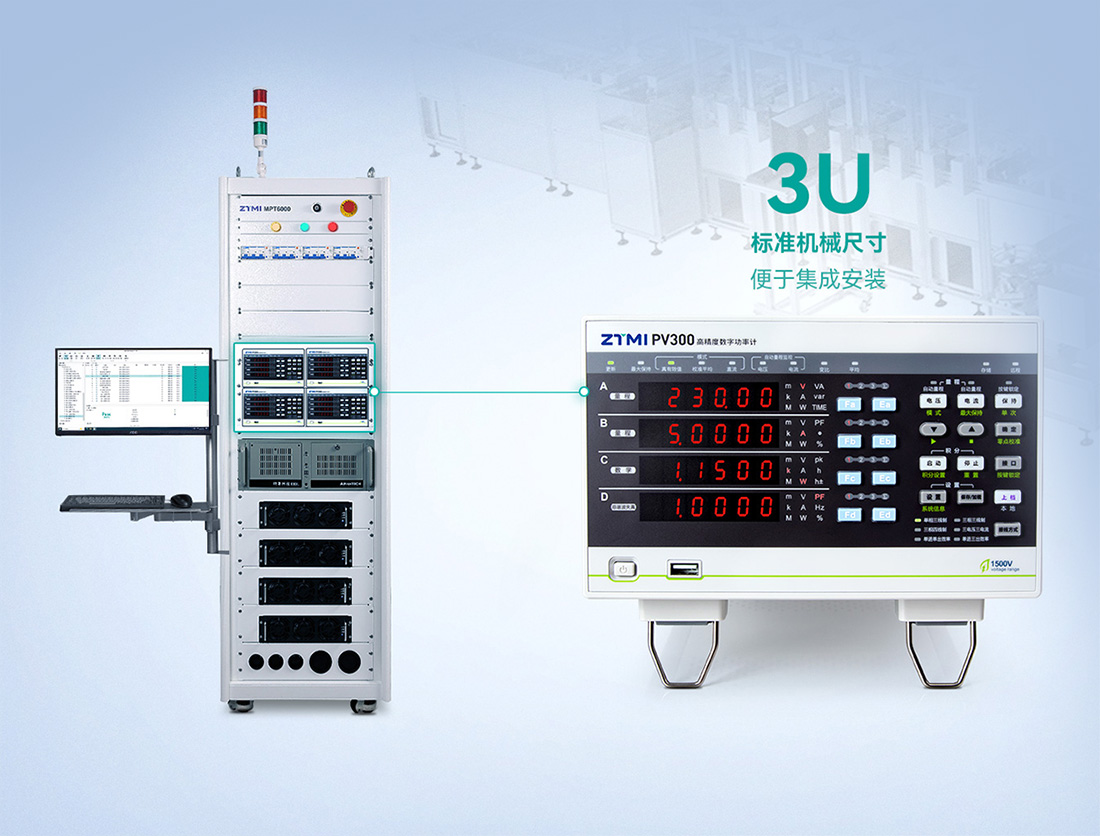

PV300功率计支持三通道信号测量，支持1000V电压和50A电流直接测量，功率范围广。其机身为3U标准机械尺寸，方便集成安装，同时标配多种通信接口，提供丰富的开发例程，广泛应用于逆变器生产测试平台、电源生产测试平台。

ct_1-3

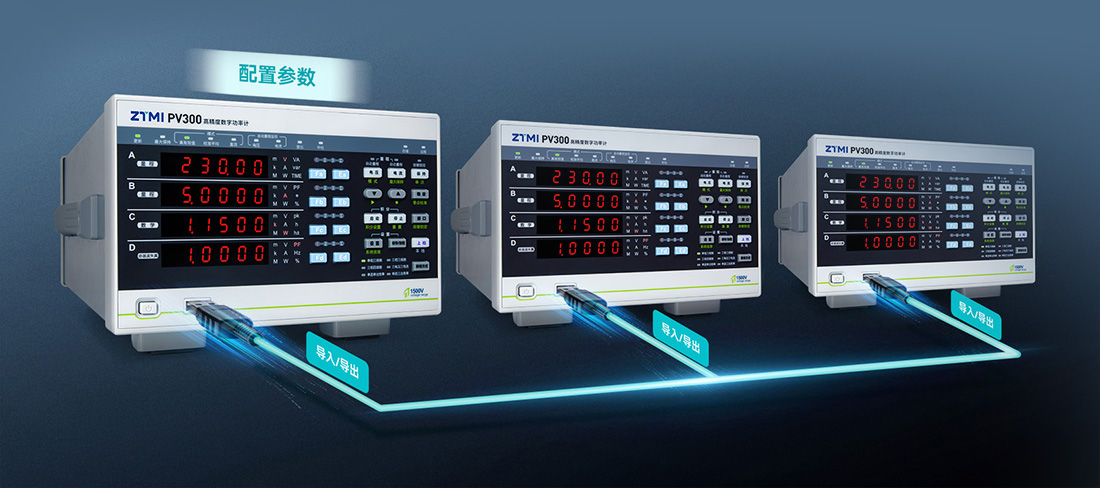

配置参数可以导入导出，保证设置准确，提高测试效率

PAV300 功率计标配USB-Host接口，支持参数配置的导入导出功能，可使用U盘等外部存储器快速复制参数配置，提高效率的同时保证参数配置的一致性，减少重复设置出错的可能性，提供更加可靠的测量结果。

ct_2-4

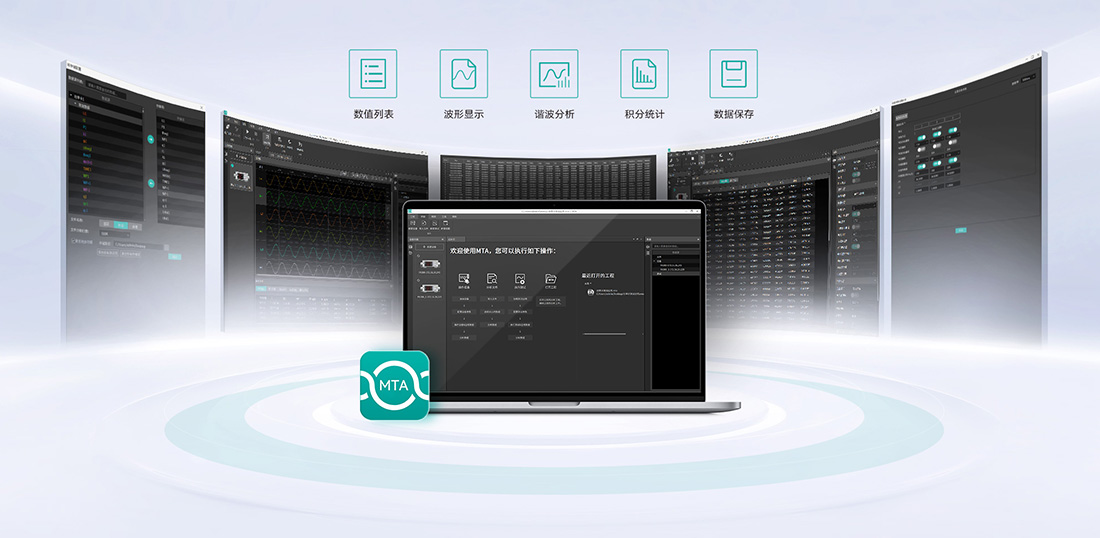

全新MTA分析软件，实现仪器远程控制与数据高效分析

MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PV300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，还可扩展支持IEC62301国际测试标准，实现待机功耗的自动化测试。MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。

ct_3-3

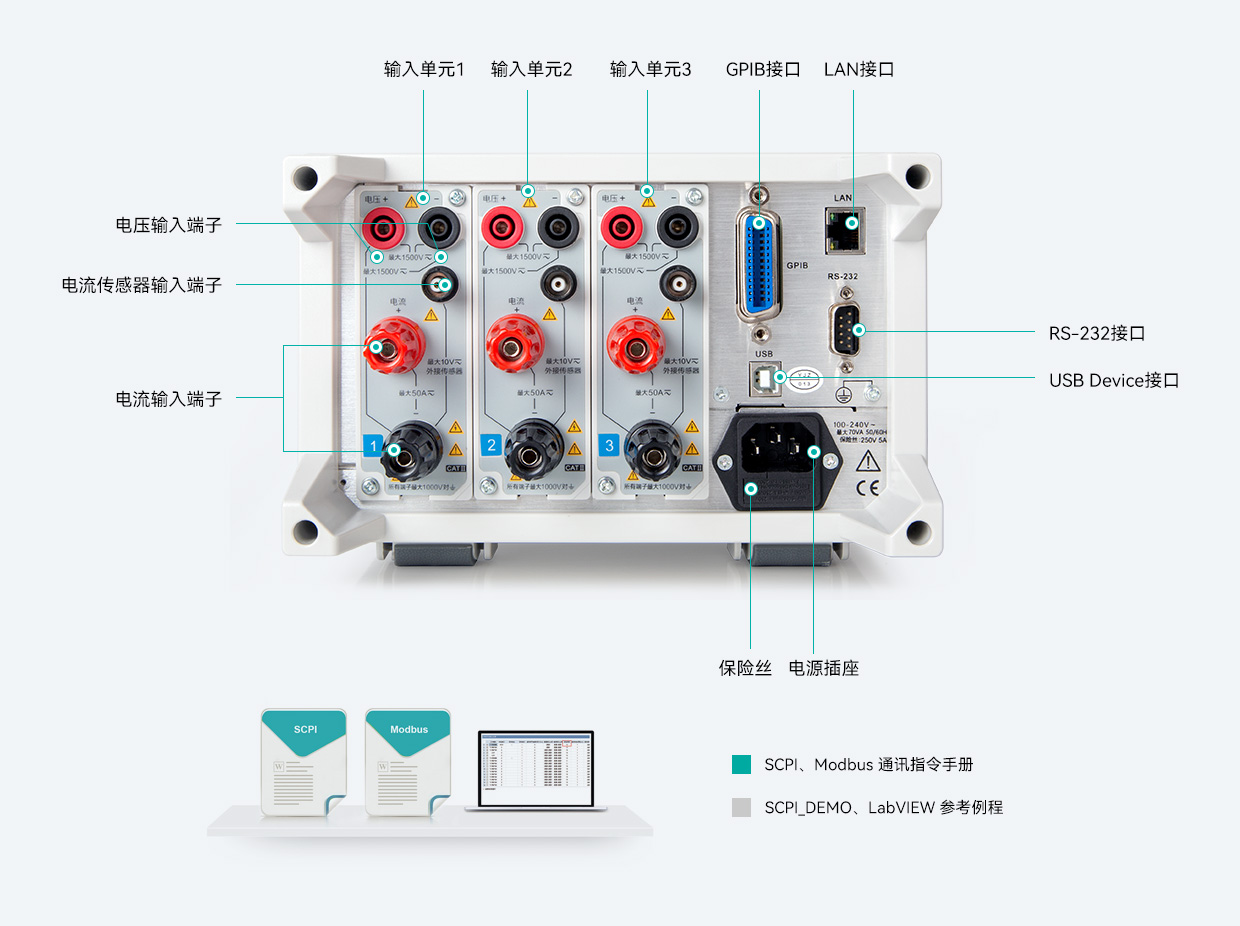

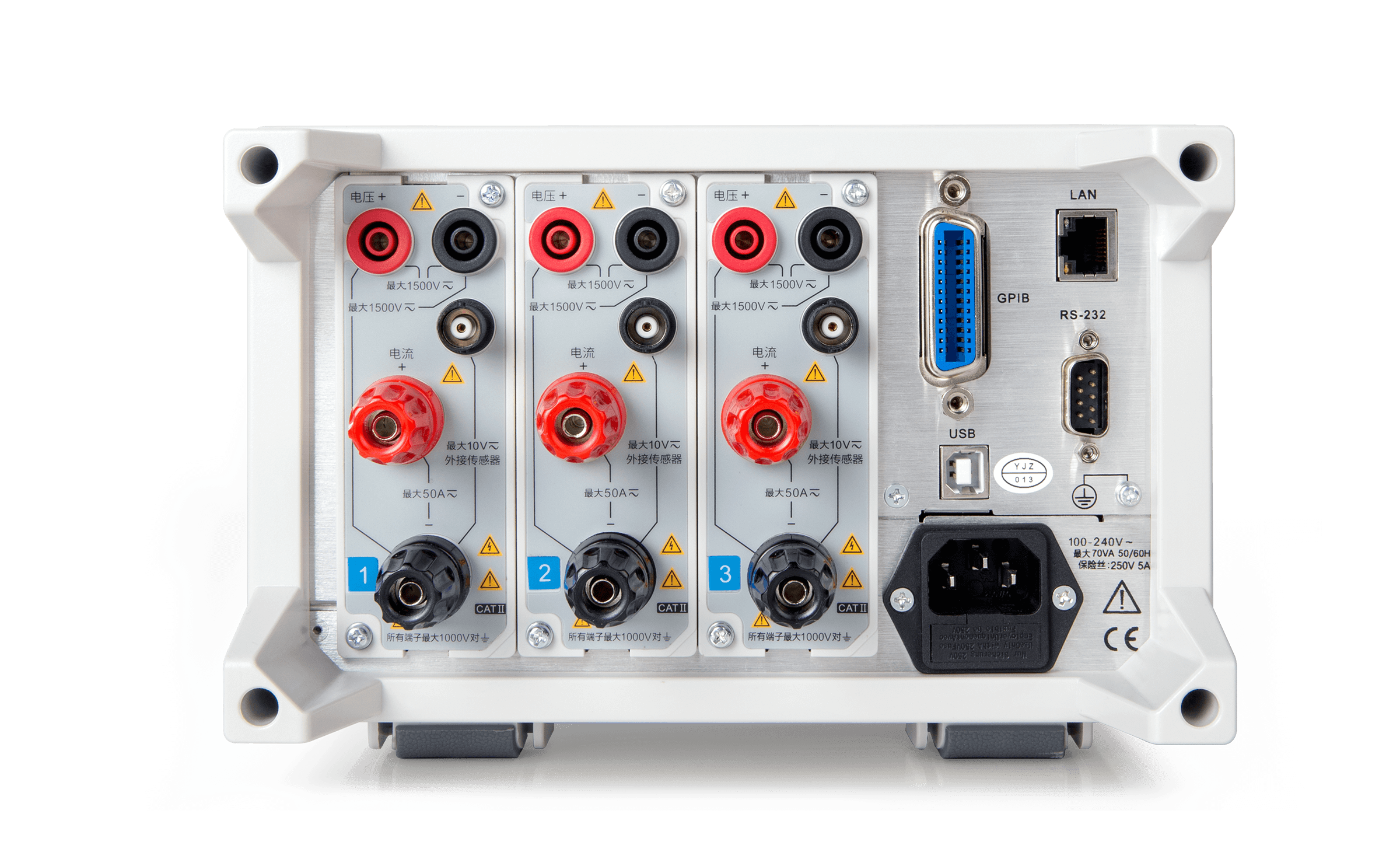

丰富通讯接口

通讯接口是数据通讯的硬件基础。PV300功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。

功率计选型表

型号	PA333H-2K	PA333H	PA323H	PA323	PV300	PA310H	PA310

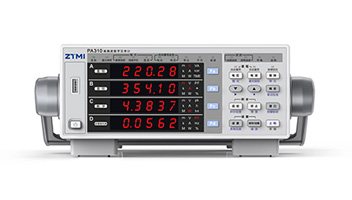

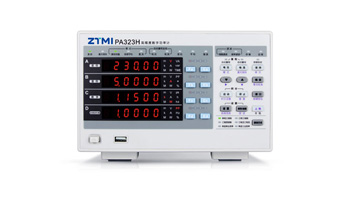

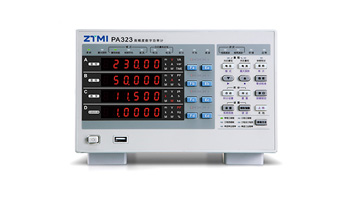

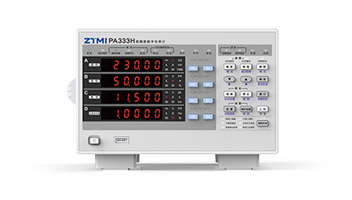

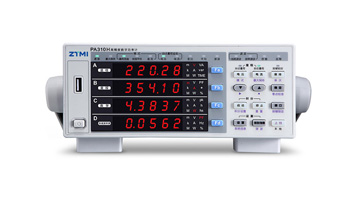

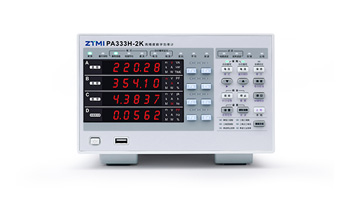

实物图
输入通道	三通道	三通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%
输入带宽	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 100kHz	DC,0.1Hz ~ 5.5kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz
采样率	200KS/s	200KS/s	200KS/s	200KS/s	100KS/s	500KS/s	500KS/s
谐波分析次数	1-50次	1-50次	1-50次	1-50次	无	1-50次	1-50次
最大测试电压	2000V	1500V	1000V	600V	1000V	1000V	600V
电流测试范围	5mA-50A	5mA-50A	500µA-5A	2.5mA-20A	5mA-50A	5mA-50A	25µA-20A
外部传感器输入	BNC	BNC	BNC	BNC	BNC	BNC	BNC
通信接口	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host
测试场景	光伏逆变器储能逆变器 PCS变流器三相大功率电源	大功率电机三相大功率电源光伏逆变器直流输入	光伏逆变器交流输出搭配高精度电流传感器	小功率电机三相小功率电源	生产测试系统集成	单相大功率电源	单相小功率电源家电行业功耗测试
