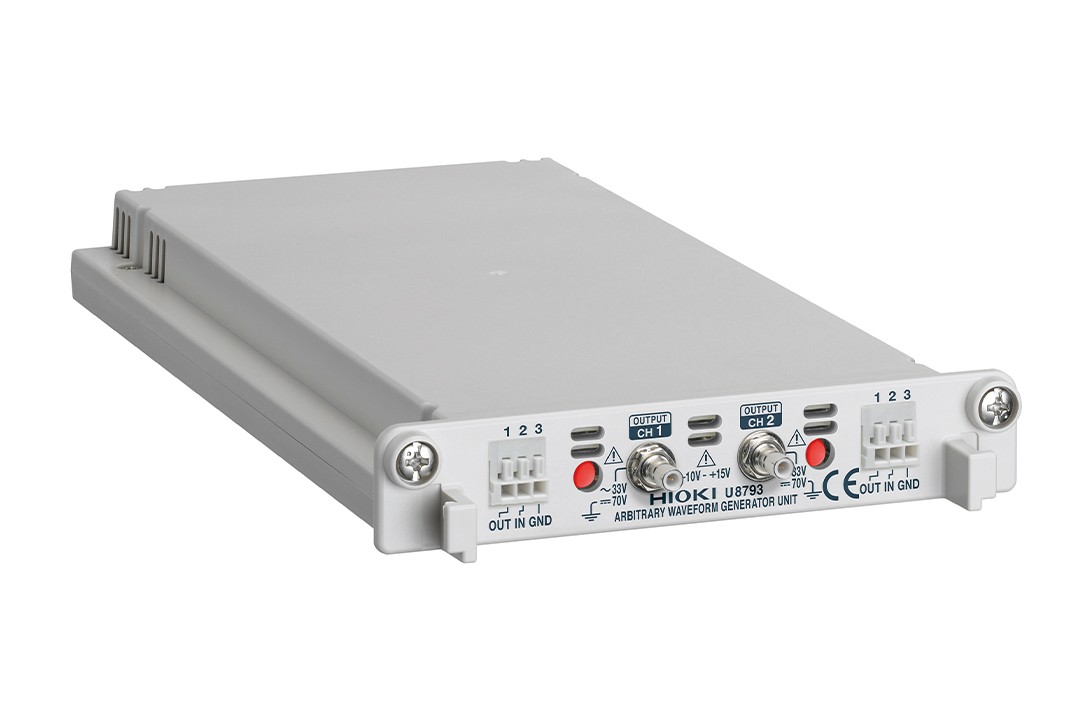

任意波形发生单元 U8793

2ch，FG功能10mHz～100kHz；任意波形功能D/A更新2MHz；输出-10V～15V

咨询此商品

● 2ch任意波形信号输出
● 可最大15V输出用存储记录仪测量到的异常波形信号
● 可最大15V输出自定义的任意的波形信号
● 和存储记录仪组合使用（适用机型有限，不适用于原8847、原MR8847-01/-02/-03）
● 具备函数发生器功能、扫描功能
● 各输出通道之间、通道和外壳之间绝缘

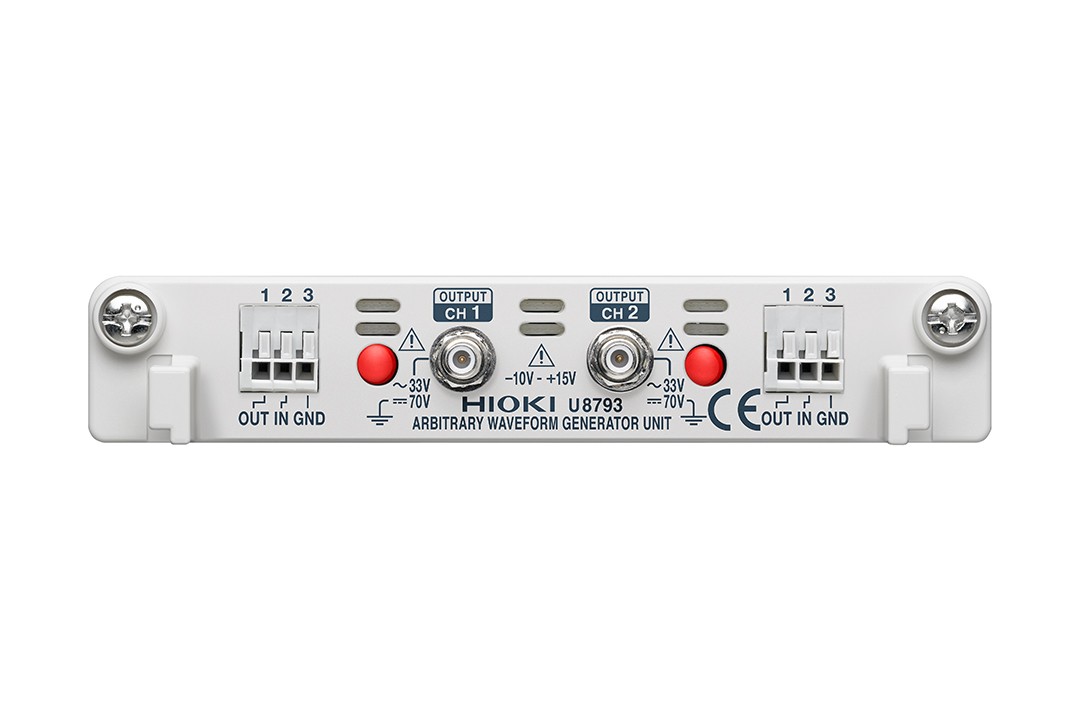

输出端子	通道数：2ch，SMB端子（输出电阻1 Ω以下）对地最大额定电压：AC30Vrms或DC 60V
输出电压范围	-10 V～15V （振幅设置范围 0 V～20 Vp-p，设置分辨率1 mV)
最大输出电流	10 mA (允许负载电阻 1.5 kΩ以上)
FG功能	DC, 正弦波, 矩形波, 脉冲波, 三角形波, 楔形波输出频率 10 mHz～100 kHz
任意波形发生功能	使用MR8847A等测量到的波形, 7075的波形, PW3198的波形, SF8000, CSV格式的波形, D/A更新率 2MHz (使用16bit D/A)
扫描功能	频率、振幅、补偿、占空比（仅限脉冲）
编程功能	最大128步进（每个步进的循环计数设置，整体循环计数设置）
其他	自检功能（电压）、可外部输入输出控制
体积和重量	106W × 19.8H × 196.5D mm, 250 g
附件	无
