GPP可编程直流电源系列推出两款360W机型，即36V/10A GPP-3610H和72V/5A GPP-7250。GPP-3610H提供了高编程分辨率（1mV/0.2mA）和回读分辨率（0.1mV/0.2mA）；GPP-7250提供了高编程分辨率（2mV/0.2mA）和回读分辨率（0.1mV/0.1mA），和最佳的低纹波噪声特性≤1mVrms（5Hz～1MHz）/≤2mArms和输出瞬态恢复能力≤100us。

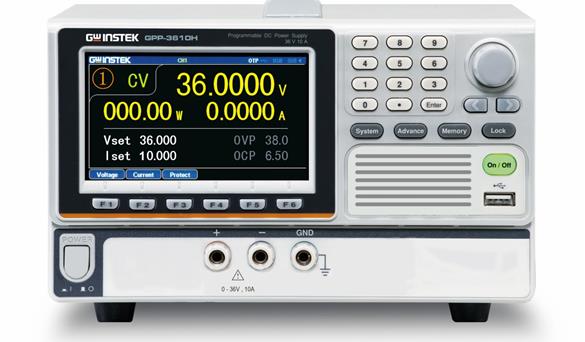

GPP-3610H和GPP-7250提供了多种显示模式，包括通道设定值、测量值和波形显示。通过GPP系列的输出监测功能，用户可以根据需要设置监测条件，以便在测量过程中产生警报或停止输出，从而停止测量并保护客户的DUT。输出记录器功能可以将输出过程的电压/电流可以记录在内部存储器中，并将结果保存为(*.REC)或(*.CSV)文件，然后将其保存到U盘中。保存的*.CSV文件可以导出到Excel中进行分析。
GPP-3610H和GPP-7250设计的负载功能最高可达100W。GPP-3610H提供36V/10A功率输出，并内置最大36.5V固定电压压负载（CV），最大10.2A固定电流负载（CC）和最大1kΩ固定电阻负载（CR）功能。GPP-7250提供72V/5A功率输出，并内置最大72.5V固定压负载（CV），最大5.2A固定电流负载（CC）和最大1kΩ固定电阻负载（CR）功能。
GPP-3610H和GPP-7250的输出提供序列输出功能，不仅允许用户编辑电源输出波形，还允许用户设置序列固定电压（CV)或固定电流（CC）负载波形。例如，序列功率输出或动态负载模拟测试。为了简化波形编辑的设置，GPP系列在序列输出功能上有8个内置波形，包括正弦、脉冲、斜坡、Stair Up、Stair Dn、Stair UpDn、Exp Rise、Exp Fall波形，以便用户直接调用。
完整的保护功能包括OVP、OCP、OPP和OTP。OVP、OCP、OTP的保护机制通过硬件电路实现。与使用软件实现保护的竞争对手相比，它具有响应时间快的优势。OVP和OCP功能允许用户根据DUT的条件设置保护动作点。OPP仅在负载功能运行期间提供保护。延时功能可以设置电源输出接通或关闭期间的时间长度。

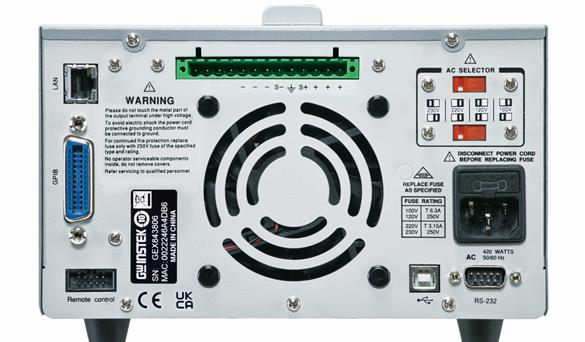

此外，Trigger In/Trigger Out功能可以同步外部设备。智能温控风扇可以根据功率晶体管的温度来调整速度，以减少不必要的噪声。输出值设置和序列/延时/记录器功能分别提供了10组内部存储器，并且可以使用USB进行导出/存储。除了标准的RS-232和USB远程接口外，GPP-3610H和 GPP-7250还具有选配的LAN或LAN+GPIB接口，以满足不同的用户需求。
快速选型
| 型号 | 最大电流 | 最大电压 | 通道数 | 备注 | 标配接口 |
| GPP-3610H | 10A | 36V | 1 | 36V/10A | USB/RS232/I/O |
| GPP-7250 | 5A | 72V | 1 | 72V/5A | USB/RS232/I/O |
详细规格
| GPP-3610H | GPP-7250 | |||
| 输出模式 | 通道 | CH1 | CH1 | |
| 电压 | 0~36V | 0~72V | ||
| 电流 | 0~10A | 0~5A | ||
| 固定电压操作 | 线性调整率 | ≤0.01%+3mV | ||
| 负载调整率 | ≤0.01%+5mV | |||
| 纹波&噪声（5Hz~1MHz） | ≤1mVrms | |||
| 瞬态恢复时间 | ≤100μs(50%load charge,minimum load) | |||
| 温度系数 | ≤300ppm/℃ | |||
| 固定电流操作 | 线性调整率 | ≤0.01%+3mA | ||
| 负载调整率 | ≤0.01%+3mA | |||
| 纹波&噪声 | ≤2mArms | |||
| 编程分辨率 | 电压
电流 |
1mV
0.2mA |
2mV
0.1mA |
|
| 回读分辨率 | 电压
电流 |
0.1mV
0.2mA |
0.1mV
0.1mA |
|
| METER | 满量程 | 电压/电流 | 36.5000V/10.2000A | 72.5000V/5.2000A |
| 编程分辨率 | 电压/电流 | 5 digits/6 digits | ||
| 回读分辨率 | 电压/电流 | 6 digits/6 digits | ||
| 设定精度 | 电压
电流 |
±(0.03%of reading+10mV)
±(0.3%of reading+10mA) |
||
| 回读精度 | 电压
电流 |
±(0.03%of reading+10mV)
±(0.3%of reading+10mA) |
||
| DC负载模式 | 显示 | 电压 | 1~36.50V | 1~72.50V |
| 电流 | 0~10.200A | 0~5.200A | ||
| 功率 | 0~100.00W | 0~100.00W | ||
| CV模式 | CH1 | 1.500V~36.50V | 1.500V~72.50V | |
| 设置/回读精度 | ≤±(0.1%+30mV) | |||
| 分辨率 | 10mV | |||
| CC模式 | CH1 | 0~10.200A | 0~5.200A | |
| 设置/回读精度 | ≤±(0.3%+10mA) | |||
| 分辨率 | 1mA | |||
| CR模式 | CH1 | 1Ω~1kΩ | ||
| 设置/回读精度 | ≤±(3%+1Ω)(voltage≥0.1V, and current≥0.1A) | |||
| 分辨率 | 1Ω | |||
| 保护 | OVP | 电源模式 | OFF,ON(0.5V~38.0V) | OFF,ON(0.5V~75.0V) |
| 负载模式 | OFF,ON(1.5V~38.0V) | OFF,ON(1.5V~75.0V) | ||
| 设定精度 | ±100mV | |||
| 分辨率 | 100mV | |||
| OCP | 电源模式 | OFF,ON(0.05A~10.5A) | OFF,ON(0.05A~5.5A) | |
| 负载模式 | OFF,ON(0.05A~10.5A) | OFF,ON(0.05A~5.5A) | ||
| 设定精度 | ±20mA | |||
| 分辨率 | 10mA | |||
| 绝缘电阻 | 机架和端子：≥20MΩ(DC 500V)
机架和DC电源线：≥30MΩ(DC 500V) |
|||
| 通用 | 工作环境 | 室内使用，海拔：≤2000m
环境温度：0~40℃/相对湿度 安装类别：Ⅱ/污染等级：2 |
||
| 存储环境 | 温度：-10℃~70C/湿度：≤70% | |||
| 电源输入 | AC 100V/120V/220V/230V±10%,50/60Hz | |||
| 功耗 | 900VA,680W | |||
| 尺寸&重量 | 213(W)X145(H)X362(D)mm; Approx. 10kg | |||
标准配件
电源线；测试线：GTL-104Ax1、GTL-105Ax1
选配件： USB Cable GTL-246；GRA-449-E 机架安装套件(EIA)；GRA-449-J 机架安装套件(JIS)
选附件（仅限厂商安装）：LAN接口；GPIB+LAN接口
订购信息
GPP-3610H(36V/10A) 单通道可编程电源
GPP-7250(72V/5A) 单通道可编程电源
| 型号 | 输出数量 | CH1 |
| GPP-3610H | 1 | 0-36V/0-10A |
| GPP-7250 | 1 | 0-72V/0-5A |
